Die Baureihe SBZ 628 bietet höchste Flexibilität in der Bearbeitung und beim Zuschnitt von Aluminiumprofilen. Ihren Einsatz findet sie dabei sowohl im Metallbau als auch in der Industrie. Die Vorteile wie Produktionssicherheit, Schnelligkeit und Wirtschaftlichkeit sowie die eindrucksvolle Vielseitigkeit machen das flexible Stabbearbeitungszentrum zu einem perfekten Allrounder. So erlauben es die bis zu acht frei auf dem Profilquerschnitt einsetzbaren Fräsaggregate im Zusammenspiel mit Innovationen wie Fahrspanner und schwenkbarem Greifer, unterschiedlichste Profilarten, etwa für Fenster, Türen und Fassaden, vollautomatisch zu bearbeiten.

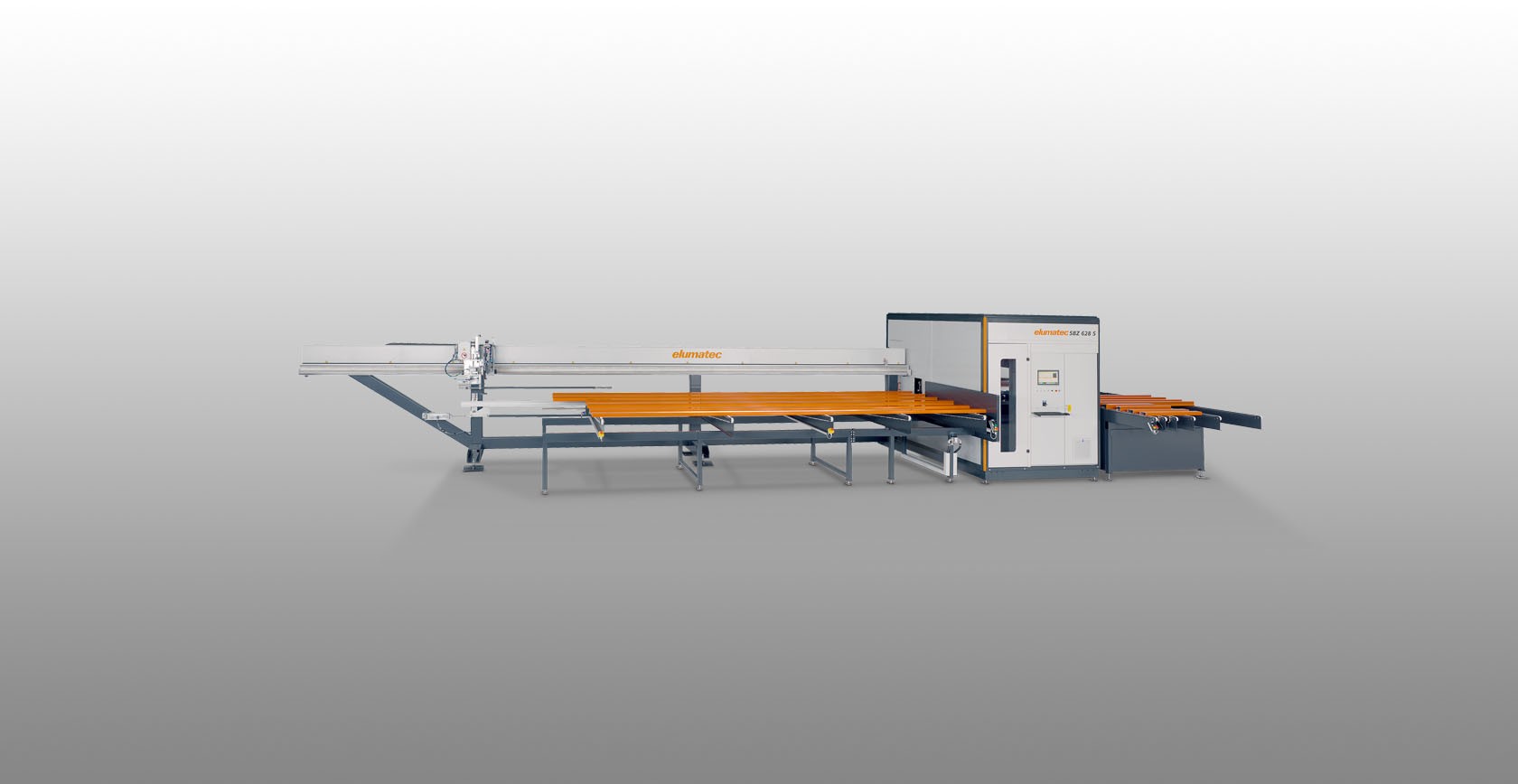

SBZ 628 S: Durchlaufanlage für Fenster, Türen und Fassaden
Maschinenausstattung
Optionen
Das Greifersystem bringt selbst komplexe Profilquerschnitte mittels Linearservoantrieb innerhalb kürzester Zeit in die exakte Bearbeitungsposition. Über die profilspezifischen Parameter wird das motorisch höhen- und seitenverstellbare Greifersystem automatisch ausgerichtet.
Die Rollspanner fixieren das Profil zuverlässig und vollautomatisch. Sie sind über die komplette Stangenlänge verfahrbar und auch während des Bearbeitungszyklus verstellbar. Dadurch sind sie in der Lage, Profiltoleranzen auszugleichen und unterschiedlichste Profile auch mit „schwierigen“ Geometrien perfekt zu spannen und niederzuhalten.

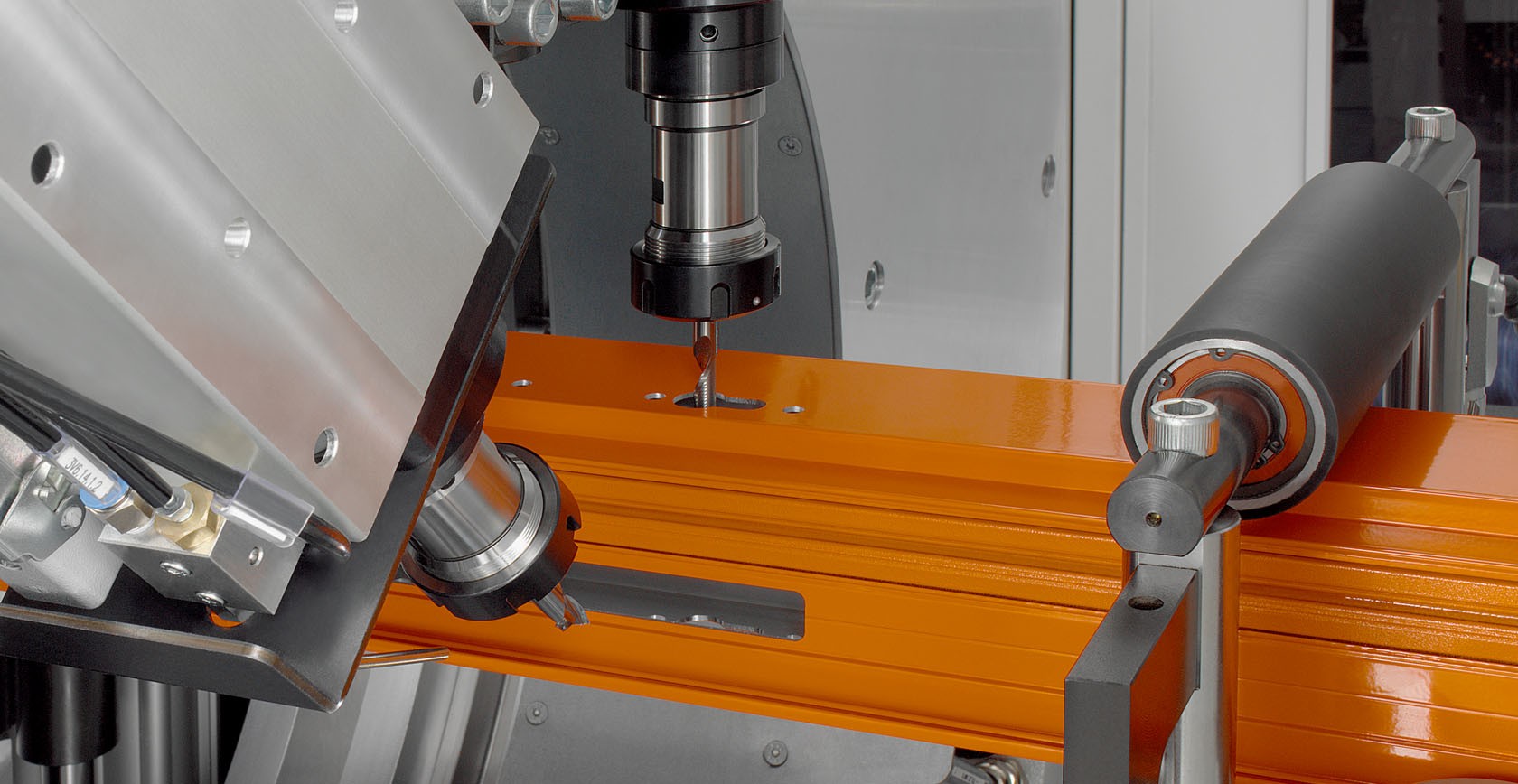

Die vier flexibel auf dem Profilquerschnitt einsetzbaren Spindeln können Profile in jeder beliebigen Winkelkombination zwischen 0° und 360° bearbeiten. Die vielseitige Spannsituation ermöglicht ein perfektes Fräsergebnis bei unterschiedlichsten Profilanforderungen. Der leicht zugängliche Bearbeitungsbereich und die HSK-C 40 Werkzeugaufnahme ermöglichen bei Bedarf ein schnelles Umrüsten der Maschine.

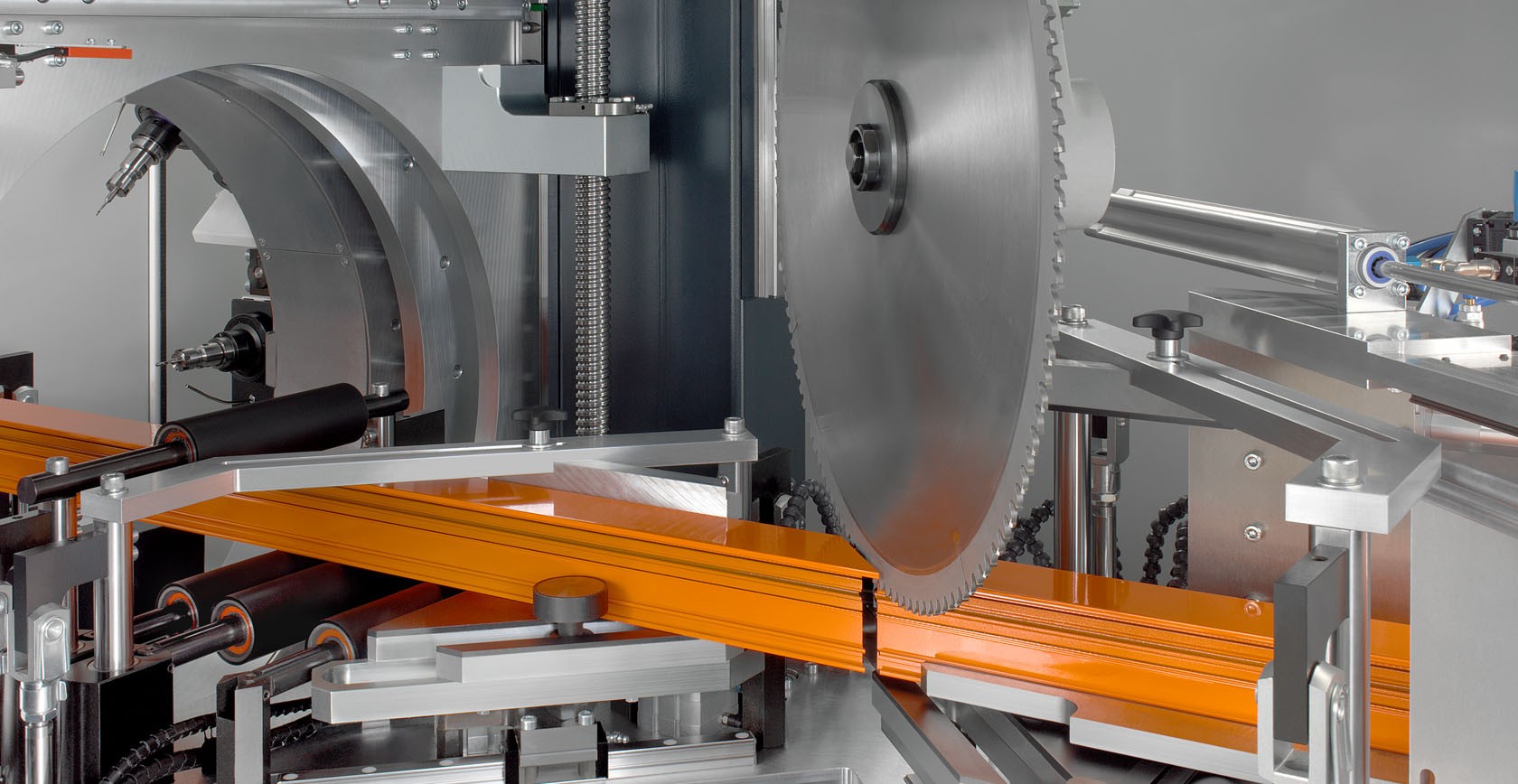

Das 2-Achs-Sägeaggregat mit einer Antriebsleistung von 5,5 kW verfügt über einen Verfahrbereich um maximale Profilquerschnitte von 200 x 160 oder 160 x 200 mm trennen zu können und ermöglicht Trennschnitte zwischen 45° und 135°. Hierbei fixieren die Plattenspanner das Werkstück absolut zuverlässig. Die absenkbaren Tischplatten gewährleisten einen störungsfreien Profiltransport.
Bei allen Modellen legt ein Außengreifer die bearbeiteten Profile materialschonend auf dem Austransportband ab. Das Spannsystem, das die Außengreifer bereits beim Zuschnitt in Position bringt, sichert eine kontrollierte Übergabe und ein definiertes Ausziehen der Gutteile, selbst bei kürzesten Längen. Bei Bedarf lassen sich Profilführungsrollen und Spannplatten über ein Schnellwechselsystem an spezielle Profilformen anpassen. Per Handeinlege-Modus können sogar komplexere Profile individuell automatisiert bearbeitet und zugeschnitten werden.
30 x 10 mm
