SBZ122/71


Stabbearbeitungszentrum

  • Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, Kunststoff- und dünnwandigen Stahlprofilen
  • Alle Arbeitsgänge wie Fräsen, Bohren und Gewindeschneiden finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
  • Eine in die Spindel integrierte Rotationseinheit (Dreheinrichtung) ermöglicht die Verstellung des Rotationswinkelkopfes auf 0°-90°-180°-270°
  • Arbeitsergebnisse werden durch intelligente Regeltechnik verbessert
  • Schnelle Positionierung des Bearbeitungsaggregates mit bis zu 120 m/min. durch dynamische Servoantriebe
  • Gewindeschneiden ohne Ausgleichsfutter
  • Automatische Spannererkennung und –positionierung

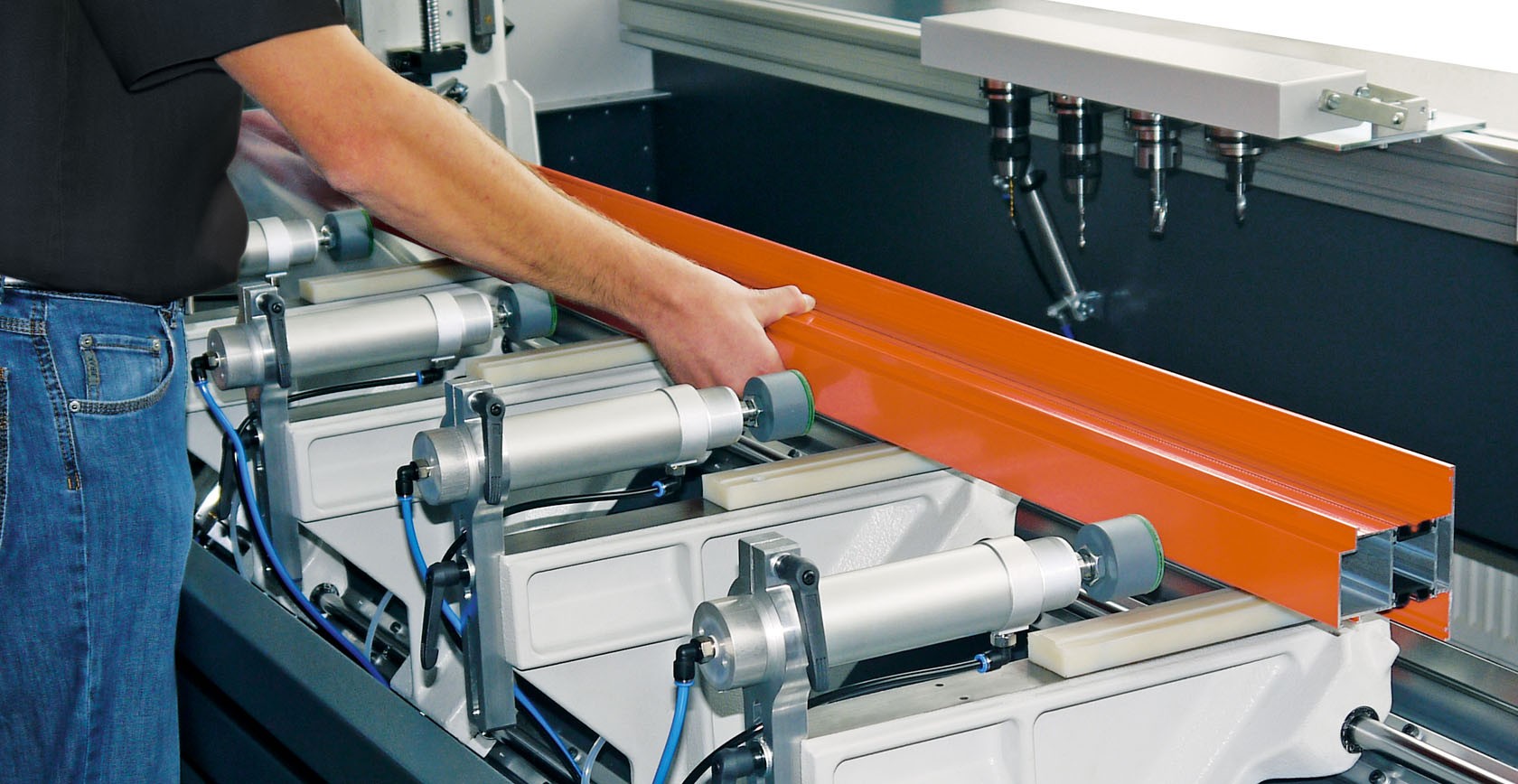

  • Ergonomisches Arbeiten dank modernem Schrägbett
  • Automatischer Werkzeugwechsler mit vier Werkzeugablageplätzen (ohne Werkzeuge)
  • Automatischer Werkzeugwechsler für einen Winkelkopf
  • Moderne 3-Achs-Steuerung
  • Keine Referenzfahrt der Achsen erforderlich durch Einsatz von Absolutdrehgebersystemen
  • Vermeidung von Kollisionen durch automatische Spannererkennung und -positionierung
  • Power-Torque-Fräsmotor mit geschlossener Drehzahlregelung für kurze Hochlauf- und Bremszeiten der Spindel
  • Zertifizierte, antriebsintegrierte Sicherheitsfunktionen
  • Niedriger Stromverbrauch durch intelligente Regeltechnik
  • Energieeffizienter durch Zwischenkreiskopplung der Achsantriebe
  • Unterbrechungsfreie Stromversorgung (USV)
  • Windows-Betriebssystem
  • Panel-PC 18,5“, Prozessor i5, USB-Anschlüsse und Netzwerkanschluss
  • Einfache und komfortable Programmeingabe durch eluCam am Bedienterminal auch während des Bearbeitungsablaufs
  • Fernwartung über Internet



Maschinenausstattung

  • Luftgekühlte Frässpindel 8 kW, S1
  • Kabine zum Schutz des Bedieners
  • Vier horizontale pneumatische Materialspanneinrichtungen
  • Ein Materialanschlag, links
  • Werkzeugaufnahme HSK-F63
  • Frässpindel mit integrierter Rotationseinheit (0°-90°-180°-270°) für Winkelkopf
  • Rotationswinkelkopf HSK-F63 für zwei Werkzeuge
  • Späneentsorgung über Spänewannen
  • Minimalmengenschmierung
  • Hochleistungsschneidmittel
  • Handbediengerät
  • Tiefenmaß



Optionen

  • Werkzeuge
  • Werkzeugaufnahmen
  • Automatischer Werkzeugwechsler für max. vier Standardwerkzeuge
  • Automatischer Werkzeugwechsler für Winkelkopf
  • Green-Line Kühlgerät für den Schaltschrank mit reduziertem Energieverbrauch
  • Barcode-Scanner
  • Schutzkabine wahlweise rundum geschlossen
  • Standardmäßig vier Spanner. Erweiterbar auf bis zu acht Spanner
  • Rechter Materialreferenzanschlag zum Anlegen der Werkstücke mit Überlängenbearbeitung
  • Zusatzanschlag für Überlängenbearbeitung links
  • Längenmessung beidseitig
  • Doppelspannung sowie weiteres Zubehör auf Anfrage
  • Panel-PC 21,6“, Prozessor i7
  • Notizhalter
  • Schallschutzhaube

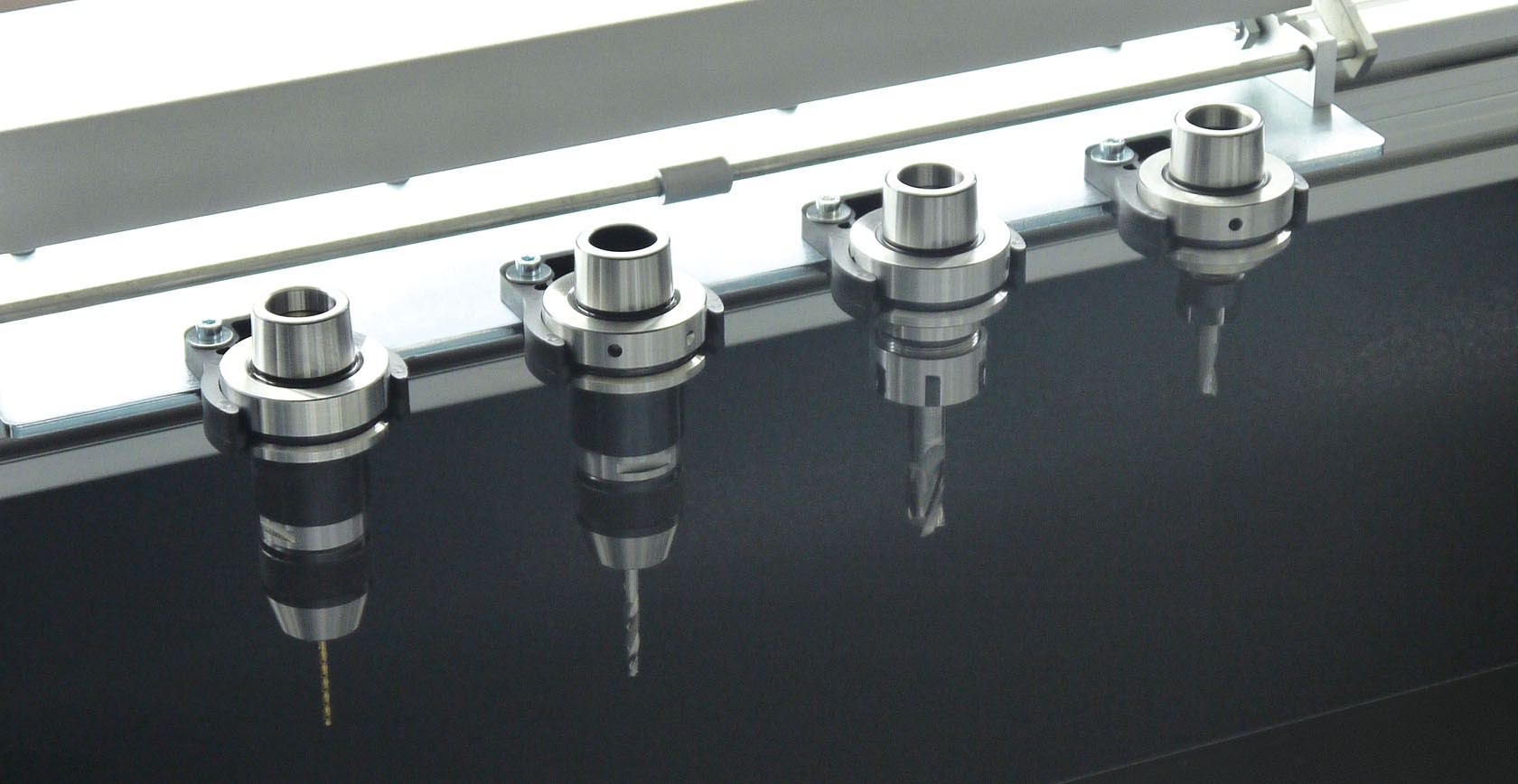

SBZ 122/71 Werkzeugmagazin elumatec
SBZ 122/71 Doppelspannung elumatec
SBZ 122/71 Bearbeitungsbereich Y- und Z-Achse elumatec
SBZ 122/71 Bearbeitungsbereich Y- und Z-Achse elumatec
SBZ 122/71 Bearbeitungsbereich Y- und Z-Achse elumatec

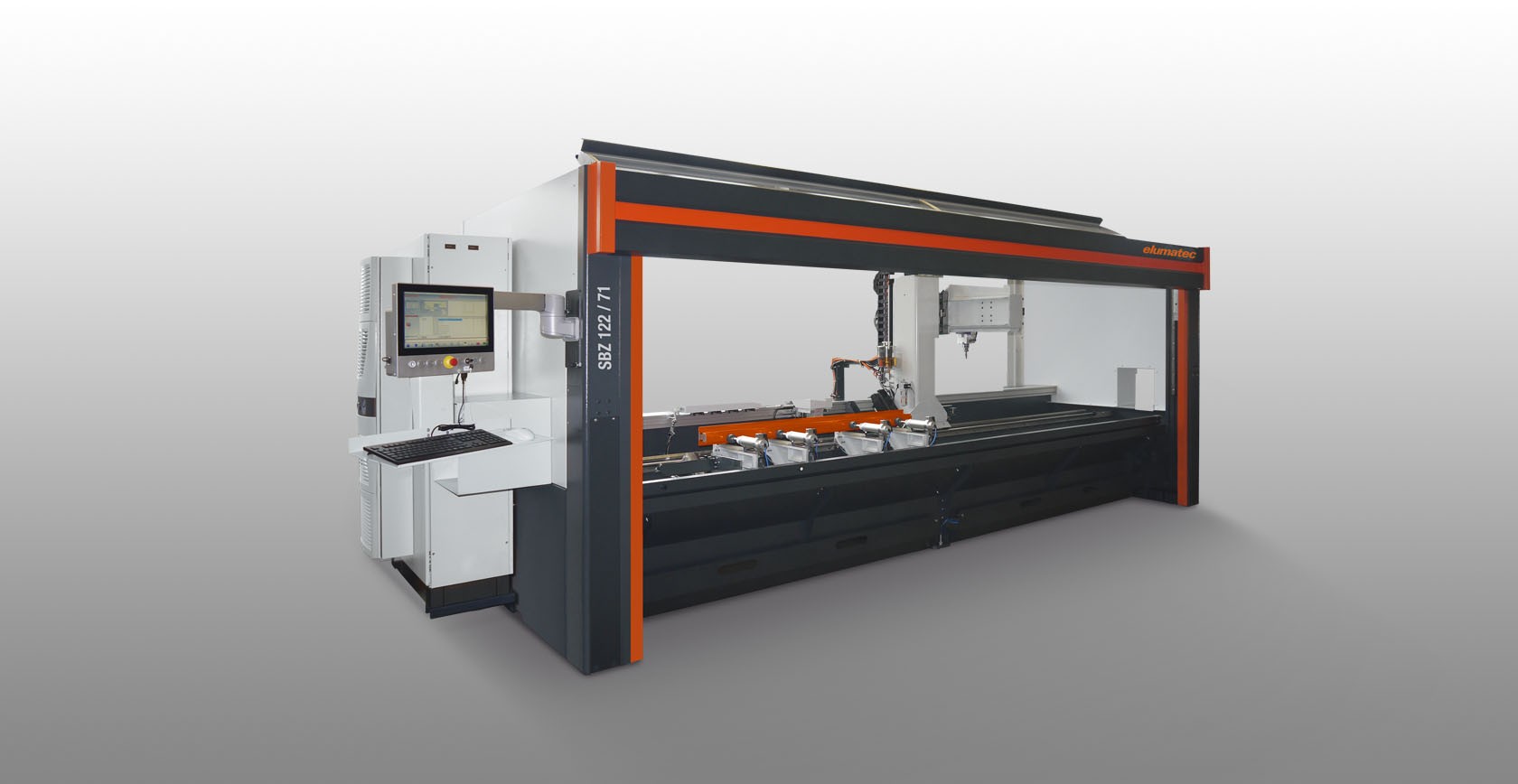

SBZ 122/71 Stabbearbeitungszentrum SBZ 122/71 elumatec
