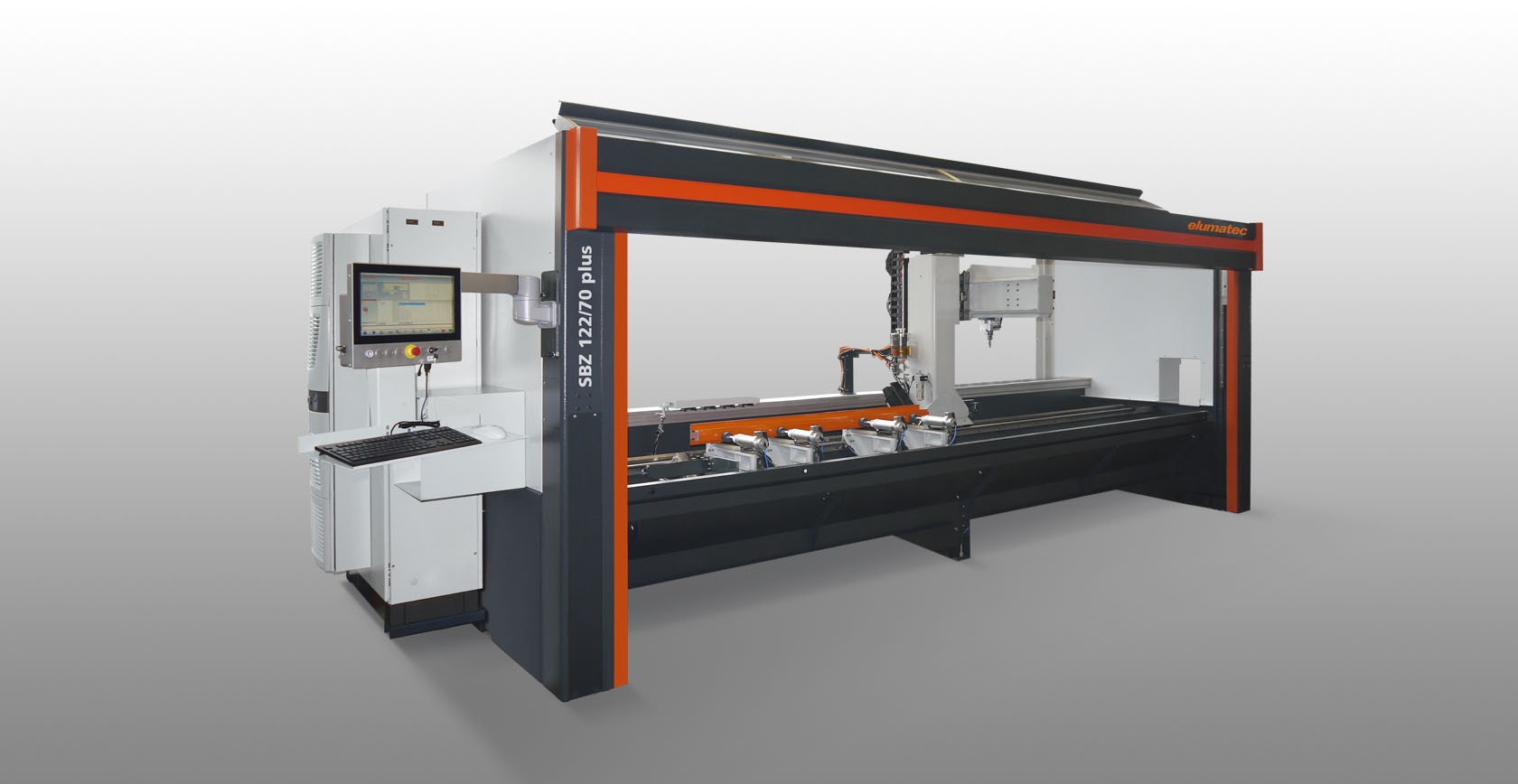

SBZ122/70 Plus

Stabbearbeitungszentrum

home / produkt von a bis z / S

Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, Kunststoff- und dünnwandigen Stahlprofilen
Alle Arbeitsgänge wie Fräsen, Bohren und Gewindeschneiden finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
Arbeitsergebnisse werden durch intelligente Regeltechnik verbessert
Schnelle Positionierung des Bearbeitungsaggregates mit bis zu 60 m/min. durch dynamische Servoantriebe
Gewindeschneiden ohne Ausgleichsfutter
Automatische Spannererkennung und -positionierung
Automatischer Werkzeugwechsler mit vier Werkzeugablageplätzen (ohne Werkzeuge)
Moderne 3-Achs-Steuerung
Ergonomisches Arbeiten dank modernem Schrägbett
Keine Referenzfahrt der Achsen erforderlich durch Einsatz von Absolutdrehgebersystemen
Vermeidung von Kollisionen durch automatische Spannererkennung und -positionierung
Power-Torque-Fräsmotor mit geschlossener Drehzahlregelung für kurze Hochlauf- und Bremszeiten der Spindel
Zertifizierte, antriebsintegrierte Sicherheitsfunktionen
Niedriger Stromverbrauch durch intelligente Regeltechnik
Energieeffizienter durch Zwischenkreiskopplung der Achsantriebe
Unterbrechungsfreie Stromversorgung (USV)
Windows-Betriebssystem
Panel-PC 15,6“, Prozessor i3, USB-Anschlüsse und Netzwerkanschluss
Einfache und komfortable Programmeingabe durch eluCam am Bedienterminal auch während des Bearbeitungsablaufs
Fernwartung über Internet

Maschinenausstattung

Luftgekühlte Frässpindel 8 kW, S1
Kabine zum Schutz des Bedieners
Vier horizontale pneumatische Materialspanneinrichtungen
Ein Materialanschlag, links
Werkzeugaufnahme HSK-F63
Minimalmengenschmierung
Hochleistungsschneidmittel
Handbediengerät
Tiefenmaß

Optionen

Werkzeuge
Werkzeugaufnahmen
Automatischer Werkzeugwechsler für max. vier Standardwerkzeuge
Automatischer Werkzeugwechsler für Winkelkopf
Rotationswinkelkopf HSK-F63 für zwei Werkzeuge
Green-Line Kühlgerät für den Schaltschrank mit reduziertem Energieverbrauch
Barcode-Scanner
Schutzkabine wahlweise rundum geschlossen
Standardmäßig vier Spanner. Erweiterbar auf bis zu acht Spanner
Rechter Materialreferenzanschlag zum Anlegen der Werkstücke mit Überlängenbearbeitung
Zusatzanschlag für Überlängenbearbeitung links
Längenmessung beidseitig
Doppelspannung sowie weiteres Zubehör auf Anfrage
Panel-PC 18,5“, Prozessor i5
Panel-PC 21,6“, Prozessor i7
Notizhalter
Schallschutzhaube
Späneentsorgung über Spänewannen

Angebot anfordern

Bearbeitungsbereich Y- und Z-Achse (Optional)

Stabbearbeitung von oben

Bearbeitungsbereich Y- und Z-Achse (Optional)

Stabbearbeitung von vorne und hinten (optional)

Bearbeitungsbereich Y- und Z-Achse (Optional)

Stabbearbeitung von oben und hinten (optional)

Werkzeugmagazin (Optional)

Die SBZ 122-Modelle mit vier Meter Bearbeitungslänge werden standardmäßig mit einem stationären Werkzeugmagazin mit vier Plätzen ausgeliefert. Bei Bedarf lassen sich zusätzliche Werkzeugmagazine entlang der X-Achse anbringen. (16 Standardwerkzeuge und zwei Winkelköpfe)

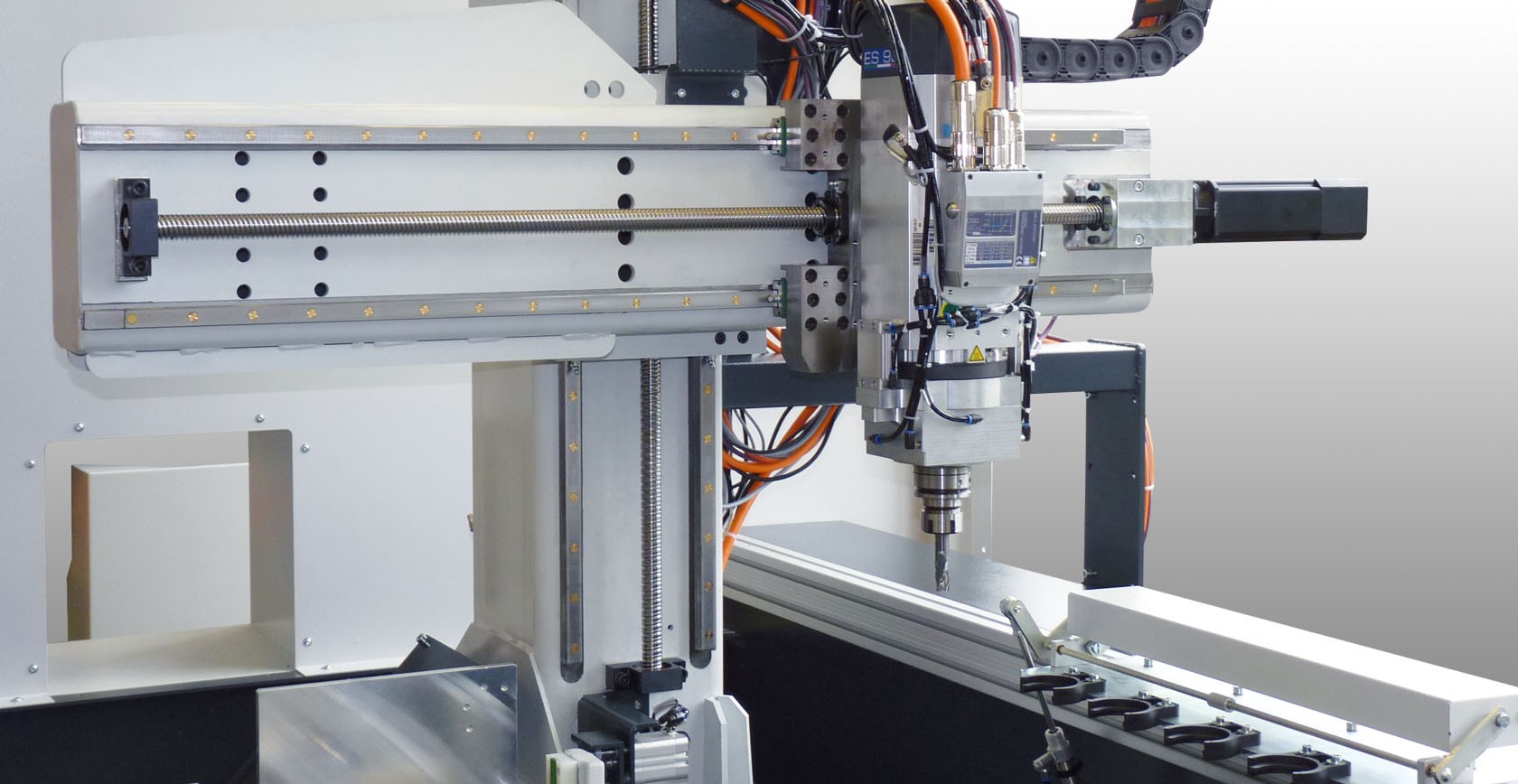

Bearbeitungsaggregat (Optional)

Technische Daten

Sonstige Produkte

SBZ 122/70 Plus
Max. Bearbeitungslänge ohne stirnseitige Bearbeitung	4.150 mm
Max. Bearbeitungslänge mit stirnseitiger Bearbeitung	4.000 mm (optional)
Verfahrweg X-Achse	4.295 mm, Vmax. 60 m/min.
Verfahrweg Y-Achse	910 mm, Vmax. 45 m/min.
Verfahrweg Z-Achse	475 mm, Vmax. 45 m/min.
Bearbeitungsrichtung	1 (oben), (5 optional)
Positioniergenauigkeit	+/- 0,1 mm
Frässpindeldrehzahl	max. 24.000 1/min.
Frässpindelleistung	8 kW, S1 mit Rückführung (luftgekühlt)
Werkzeugaufnahme	HSK-F63
Werkzeugwechsel	automatisch
Werkzeugablageplätze im automatischen Magazin	4 (max. 16)
Winkelkopf	Optional
Scheibenfräserdurchmesser	100 mm
Sägeblattdurchmesser	-
Werkzeuglänge (ab Kegelmaß)	max. 150 mm
Spannerverschiebung	automatisch
Spanner	Basic (mit Rundführung)
Software	eluCam
Druckluftanschluss	>7 bar
Elektrischer Anschluss	400 V, 3~, 50 Hz, 25 A
Luftverbrauch pro Minute	ca. 185 l mit Sprühen
Gesamtlänge	6.592 mm
Tiefe	2.171 mm
Höhe	3.000 mm
Gewicht	ca. 2.900 kg
