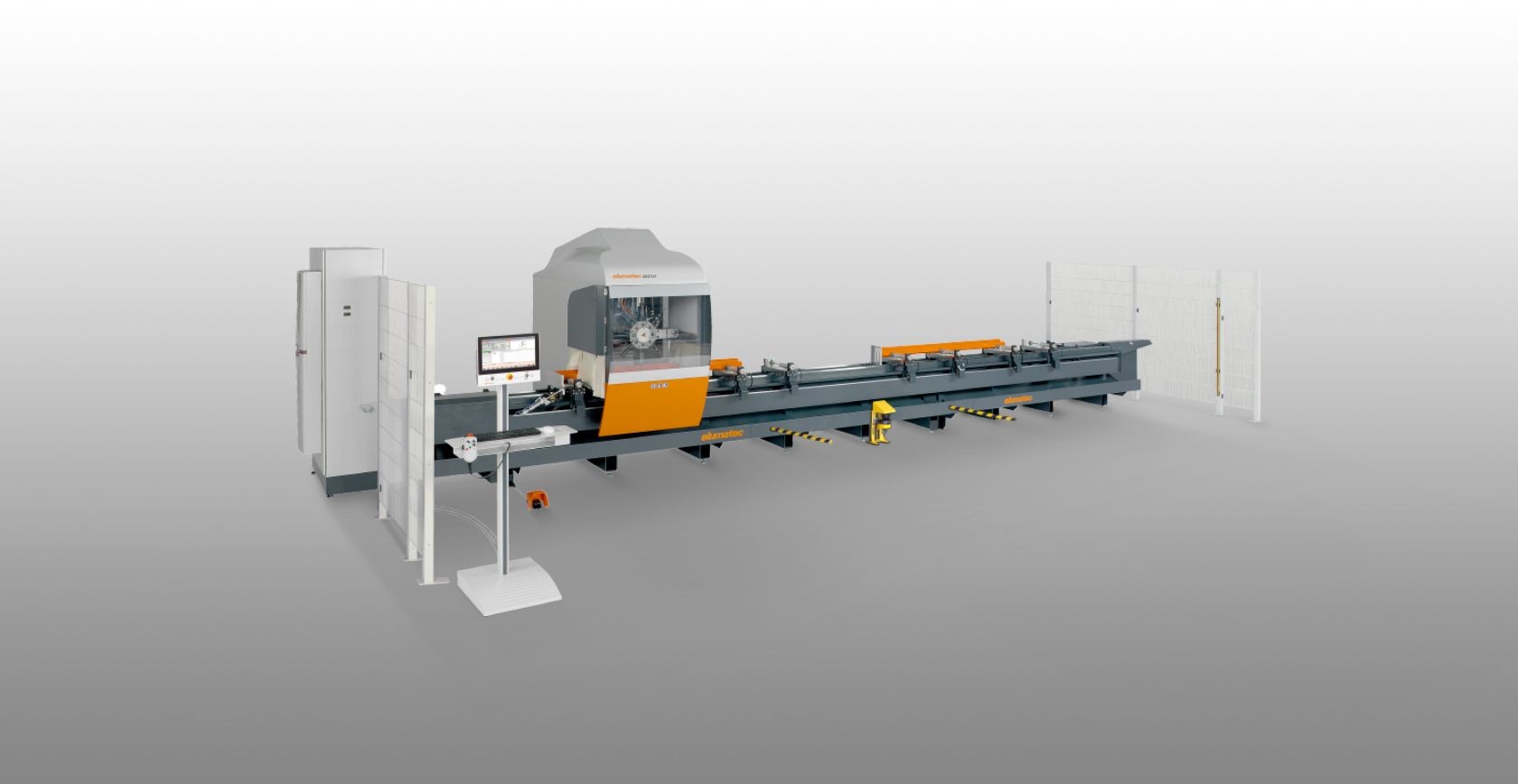

SBZ130


Stabbearbeitungszentrum

  • 3-Achs-Stabbearbeitungszentrum
  • Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, Stahl- und Edelstahlprofilen konzipiert

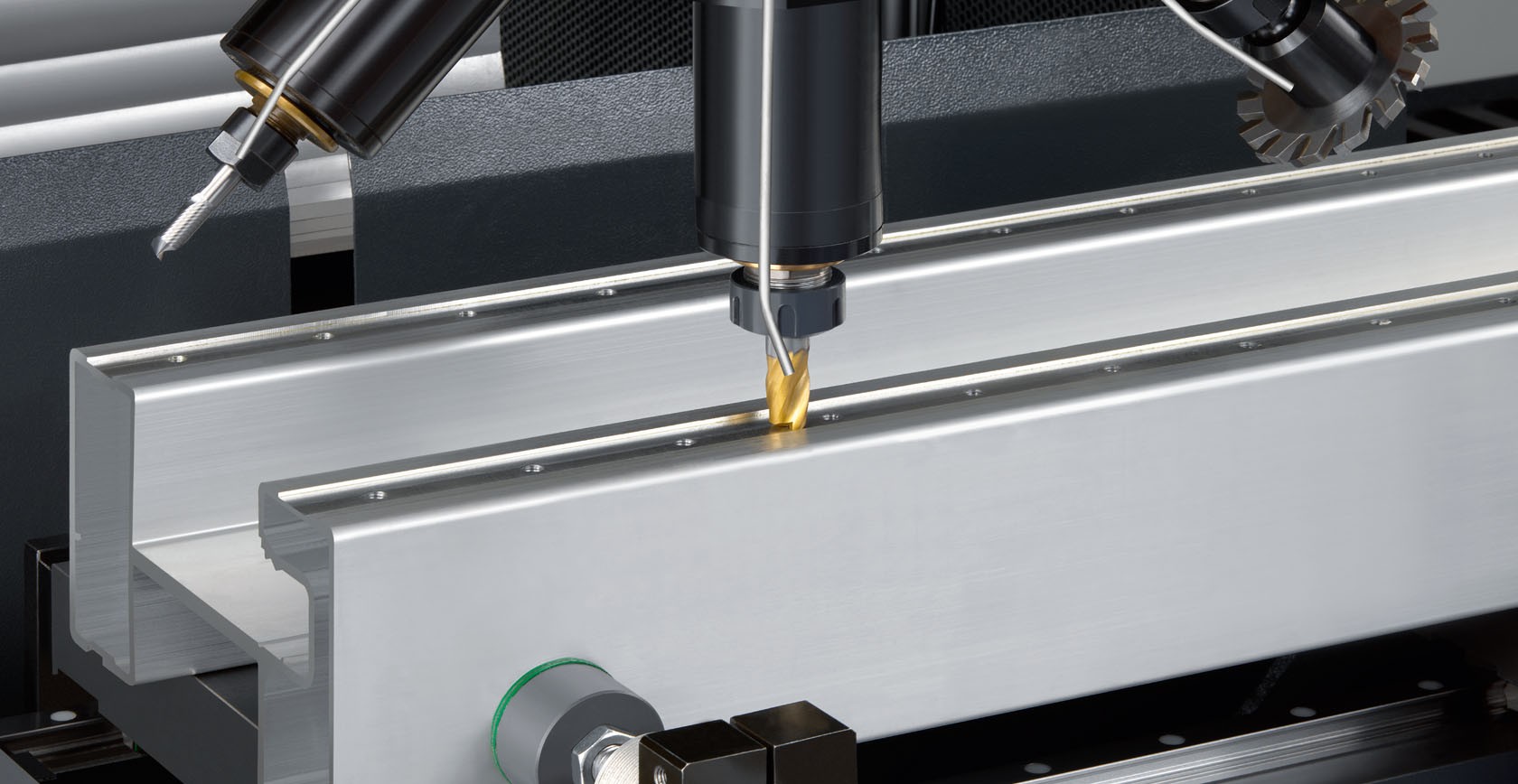

  • Alle Arbeitsgänge wie Fräsen, Bohren und Gewindeschneiden finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
  • Mitfahrender Revolverkopf sorgt für sehr kurze Werkzeugwechselzeiten und damit für optimale Bearbeitungszyklen
  • Der Revolverkopf ist mit acht Werkzeugen oder vier Winkelfräsköpfen bestückbar
  • Automatische Spannerverschiebung ermöglicht die Positionierung der Materialspanner durch die Maschine
  • 3-Achs-Steuerung
  • Werkzeugspindel als zusätzliche Achse ausgeführt
  • Winkelköpfe zur seitlichen und stirnseitigen Bearbeitung
  • 18,5" Panel-PC, USB-Anschlüsse und Netzwerkanschluss
  • Windows-Betriebssystem
  • eluCam



Bearbeitungslängen

SBZ 130 – 4,2 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 4.080 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 4.200 mm



SBZ 130 – 7,2 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 7.080 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 7.200 mm



SBZ 130 – 8,5 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 8.380 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 8.500 mm



SBZ 130 – 10,2 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 10.080 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 10.200 mm



SBZ 130 – 11,5 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 11.380 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 11.500 mm



Optionen

  • Zwei getrennte Bearbeitungszonen erlauben eine Bearbeitung im Pendelbetrieb. Bereichsabsicherung erfolgt zusätzlich mit Laserscanner an der Bedienerseite für maximale Sicherheit.
  • Automatische Längenmessung

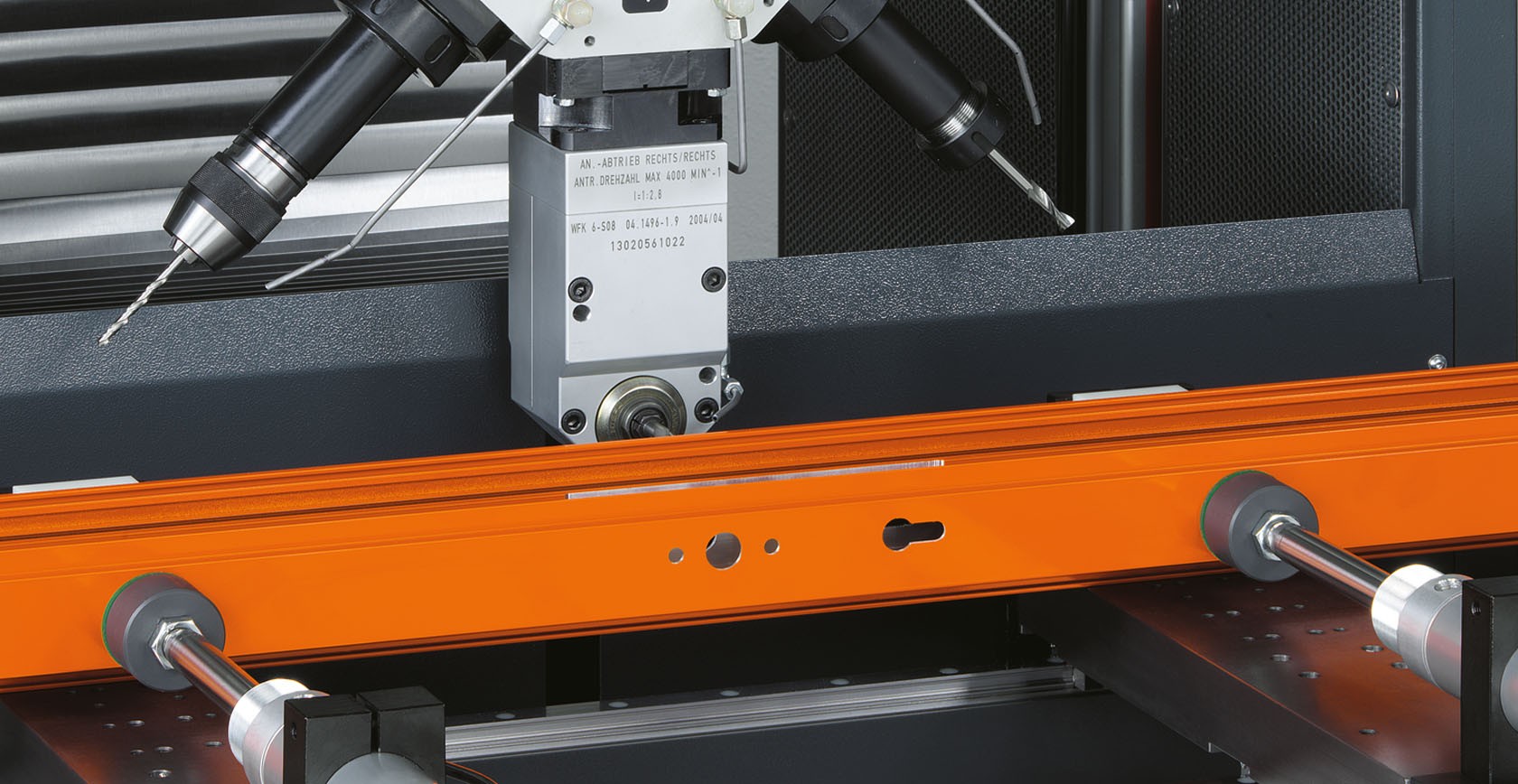

  • Winkelfräsköpfe
  • Schnelllaufspindeln

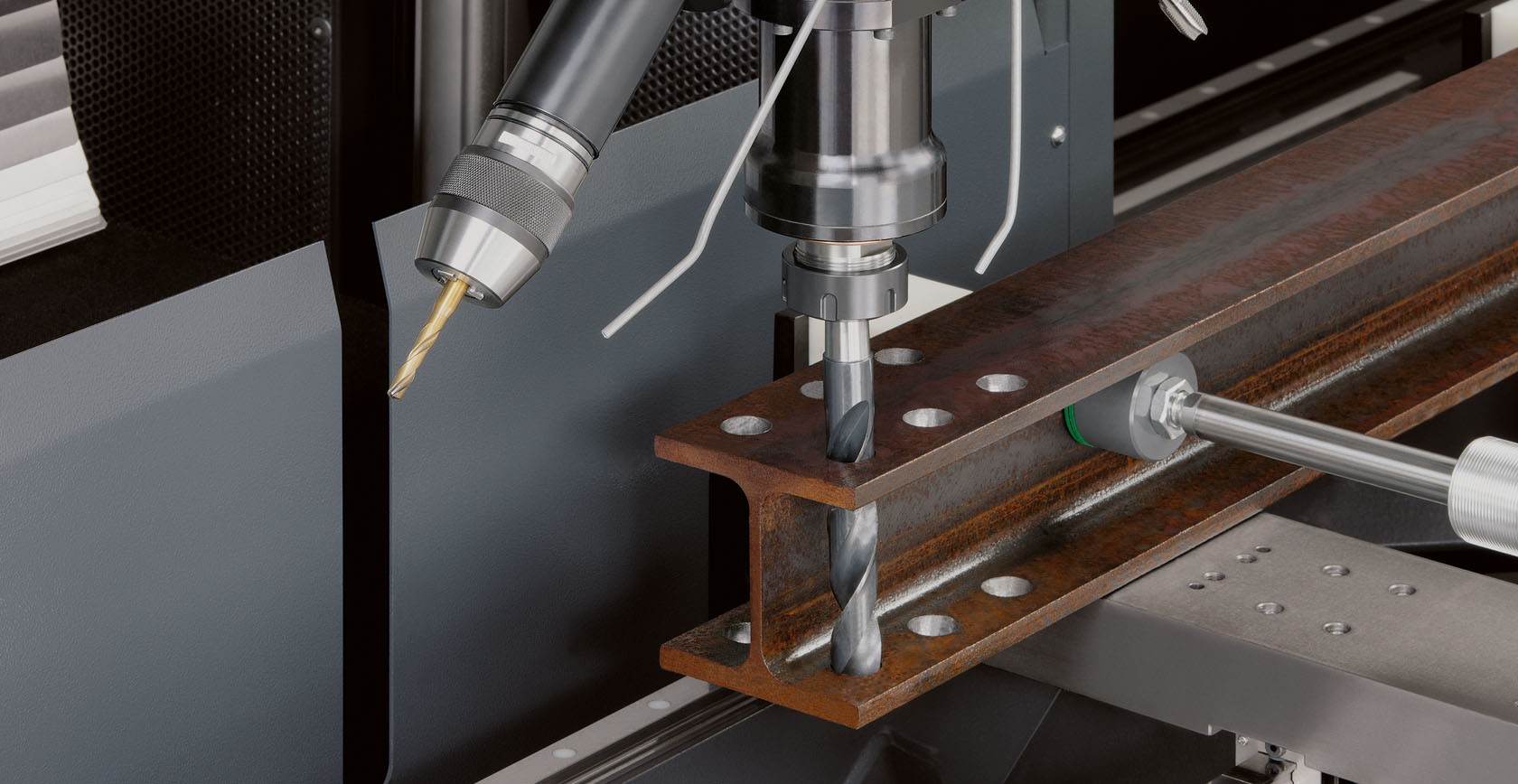

  • Langsamlaufspindeln
  • Sägekopf
  • Spanneinrichtung zur Doppelstabbearbeitung
  • Barcode-Scanner
  • Spannzangenfutter
  • Spannzangen
  • Werkzeuge
  • eluCad (Office-Softwarepaket für das optimierte Produktionsmanagement)
