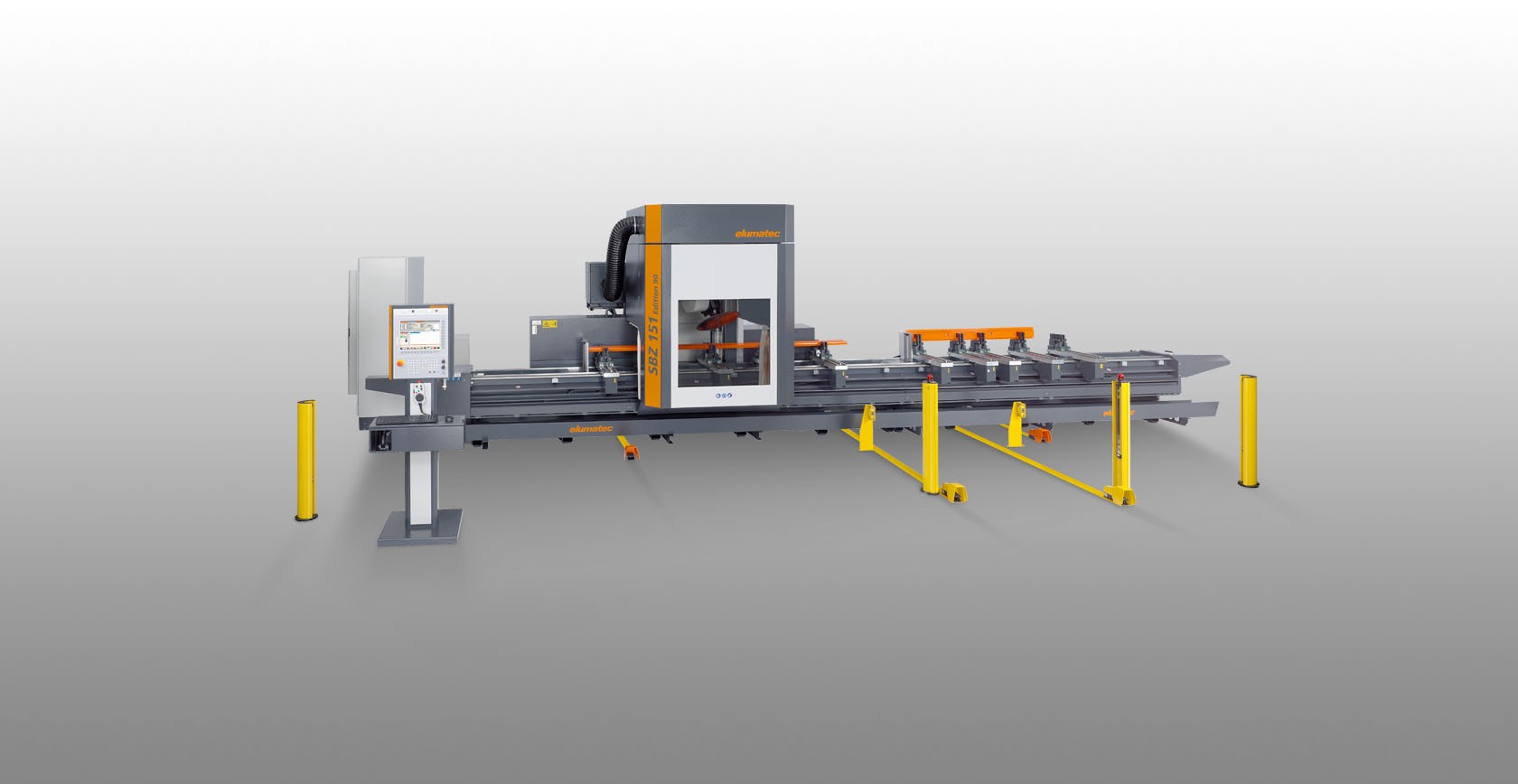

SBZ151


Edition 90 Stabbearbeitungszentrum

  • 5-Achs-Stabbearbeitungszentrum
  • Für die flexible und effiziente Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen konzipiert

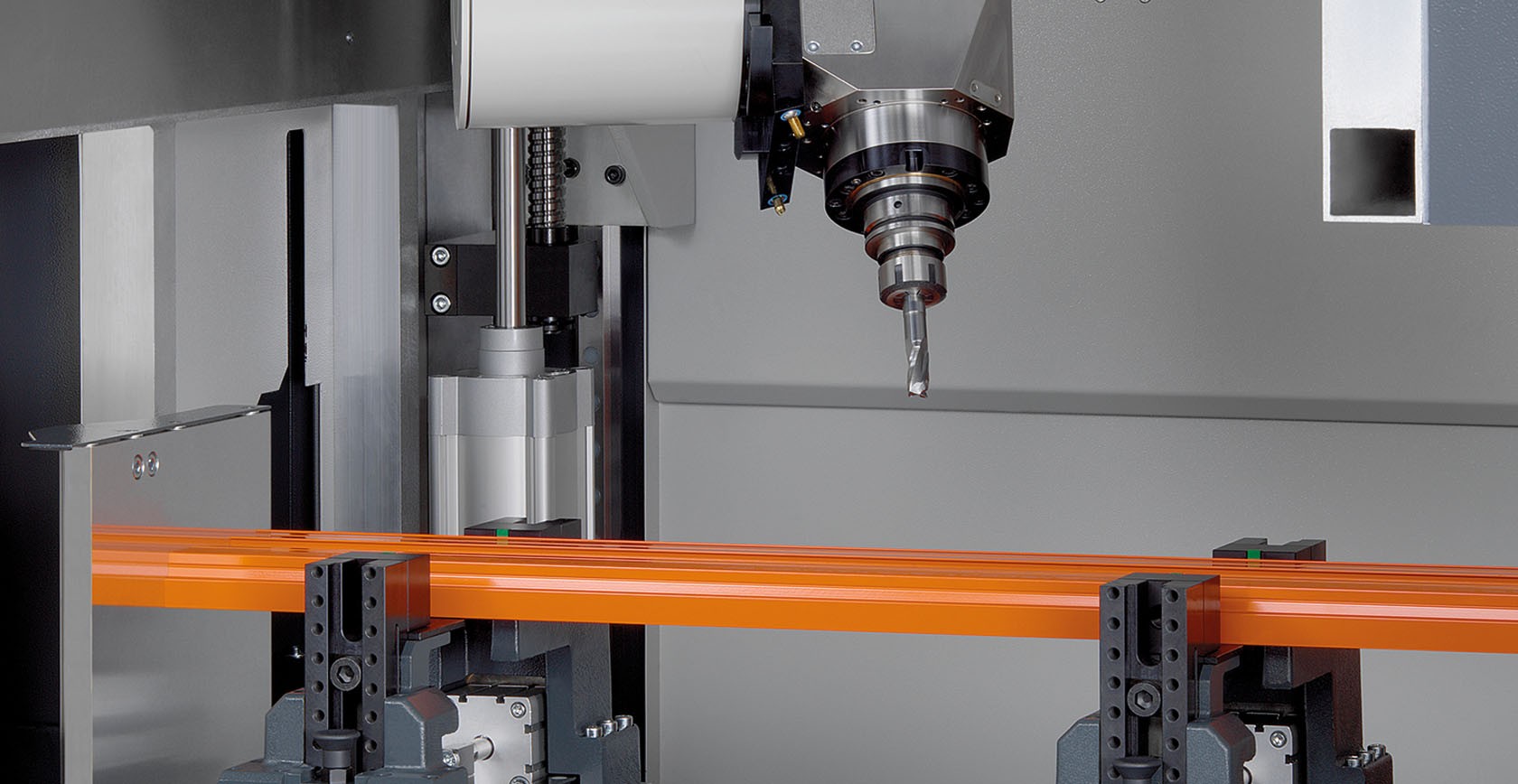

  • Alle Arbeitsgänge wie Fräsen, Bohren, Gewindeschneiden, Gewindefräsen, Klinken und Sägen finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
  • Schnelle Positionierung des Bearbeitungsaggregates mit bis zu 66 m/min. durch dynamische Servoantriebe
  • 6-Seiten-Bearbeitung. Von unten mit Winkelkopf (Option)
  • Die mitfahrenden Werkzeugmagazine sorgen für kurze Werkzeugwechselzeiten und damit für optimale Bearbeitungszyklen

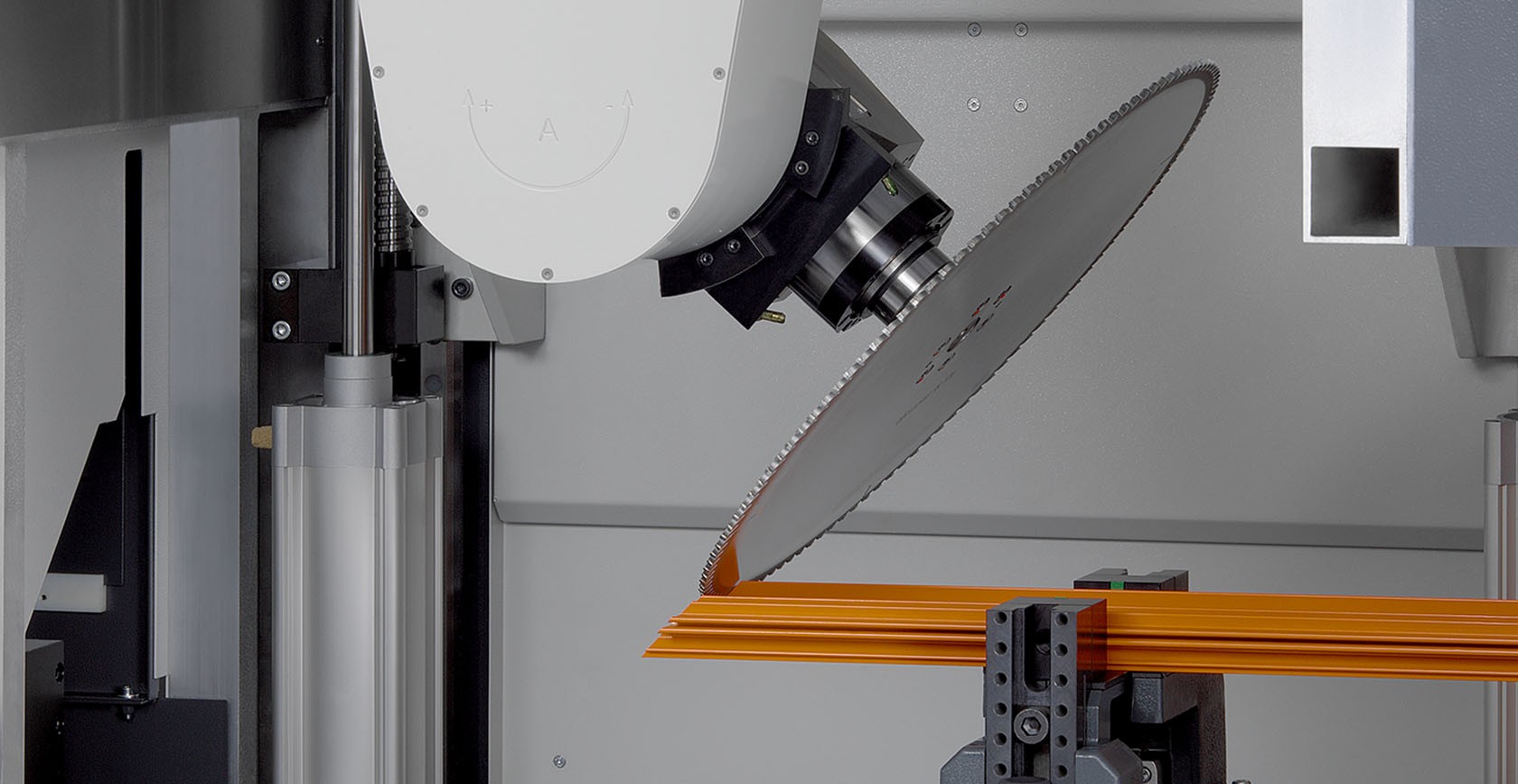

  • Ein Magazin ist mit 13 Standardwerkzeugen und sieben Sonderwerkzeugen (Winkelfräskopf und Sonderfräser) bestückbar. Ein weiteres Magazin für das Sägeblatt mit Durchmesser 400 mm oder 500 mm.
  • Autonome Spannerpositionierung mit Absolutmesssystem
  • Zwei getrennte Bearbeitungszonen erlauben eine Bearbeitung im Pendelbetrieb. Zutrittssicherung mit Schutzzäunen und Lichtschranken
  • 5-Achs-CNC-Steuerung mit autarker CNC für räumliche Bearbeitungen, Klinkungen und Zuschnitte
  • Keine Referenzfahrt der Achsen erforderlich durch Einsatz von Absolutdrehgebersystem
  • Netzwerkanschluss und USB-Schnittstelle
  • Bedienterminal mit Windows-Betriebssystem und 15"-Flachbildschirm
  • Fernwartung über Internet
  • eluCloud-ready



Bearbeitungslängen

SBZ 151 Edition 90 - 6,0 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 5.680 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 6.000 mm



SBZ 151 Edition 90 - 7,3 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 6.980 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 7.300 mm



SBZ 151 Edition 90 - 9,0 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 8.680 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 9.000 mm



SBZ 151 Edition 90 - 10,3 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 9.980 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 10.300 mm



SBZ 151 Edition 90 - 12,0 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 11.680 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 12.000 mm



SBZ 151 Edition 90 - 13,3 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 12.980 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 13.300 mm



SBZ 151 Edition 90 - 15,0 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 14.680 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 15.000 mm



SBZ 151 Edition 90 - 16,3 m

  • Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 15.980 mm
  • Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 16.300 mm



Längere Ausführungen auf Anfrage möglich



Optionen

  • Automatische Längenmessung beidseitig
  • Automatische Längenmessung beidseitig mit Z-Hub
  • Werkzeuglängenmessung und Bruchkontrolle
  • Gewindeschneiden ohne Ausgleichsfutter
  • Takteinrichtung
  • 3D-Funkmesstaster
  • Werkzeuge
  • Werkzeugaufnahmen
  • Spannzangenfutter
  • Spannzangen
  • Winkelfräsköpfe zur Bearbeitung von unten
  • Sägeblätter
  • Späneförderband
  • Schwadenabsaugung
  • Etikettendrucker
  • Barcode-Scanner
