SBZ122/75


Stabbearbeitungszentrum

  • Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, Kunststoff- und dünnwandigen Stahlprofilen
  • Alle Arbeitsgänge wie Fräsen, Bohren und Gewindeschneiden finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
  • Stufenlos von -120° bis +120° positionierbare A-Achse
  • Stufenlos von -220° bis +220° positionierbare C-Achse
  • Alle fünf Achsen lassen sich per RTCP (Rotation Tool Centerpoint) simultan verfahren
  • Durch die zusätzliche C-Achse ist eine stirnseitige Bearbeitung von links und rechts möglich
  • Linearführungen für die Spannerverschiebung, autonom
  • Arbeitsergebnisse werden durch intelligente Regeltechnik verbessert
  • Schnelle Positionierung des Bearbeitungsaggregates mit bis zu 120 m/min. durch dynamische Servoantriebe
  • Gewindeschneiden ohne Ausgleichsfutter

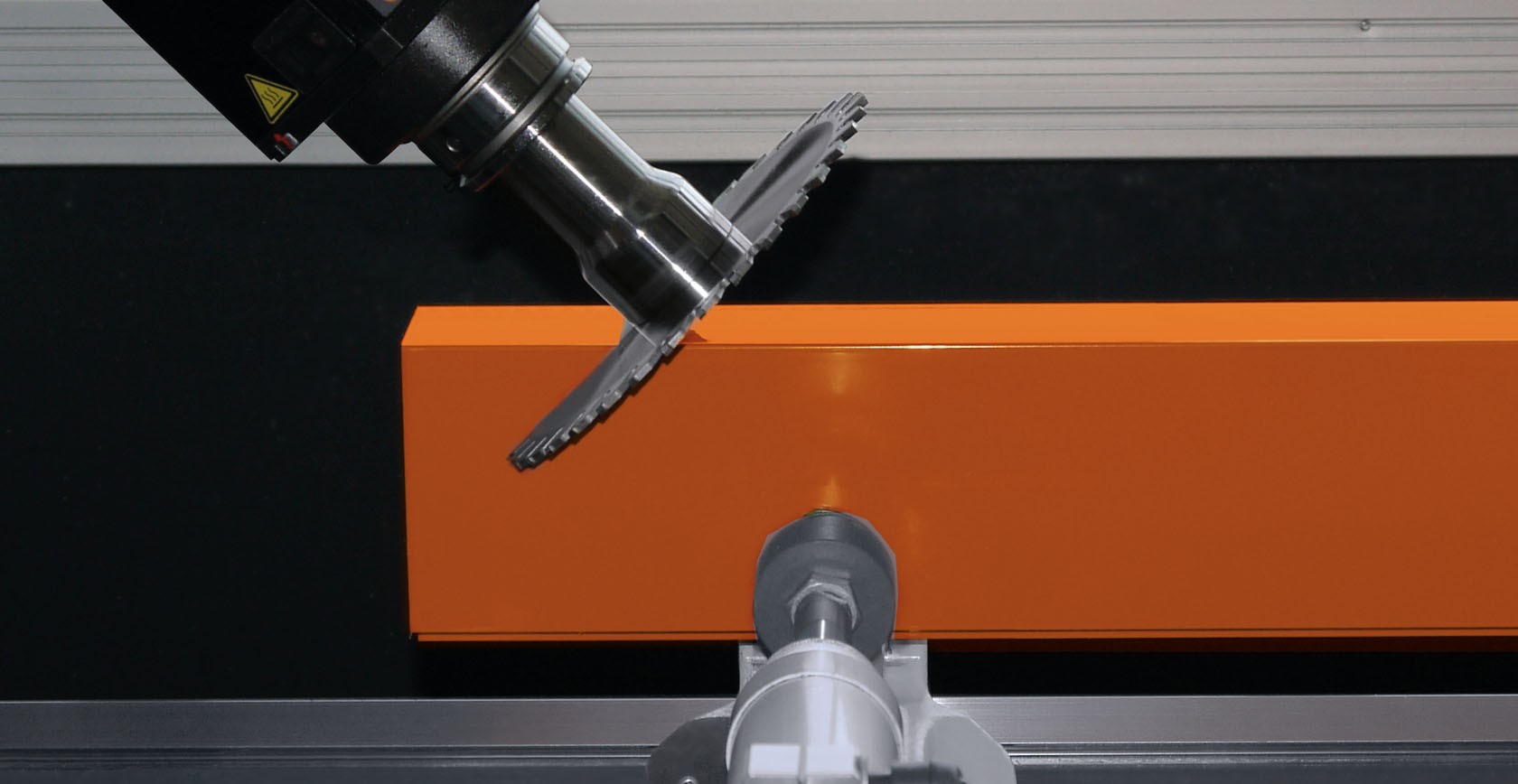

  • Auf dem 2-Achs-Aggregat mit der A- und C-Achse lässt sich ein Sägeblatt mit einem Durchmesser von 180 mm einsetzen
  • Automatische Spannererkennung und –positionierung
  • Ergonomisches Arbeiten dank modernem Schrägbett
  • Automatischer Werkzeugwechsler mit zwölf Werkzeugablageplätzen (ohne Werkzeuge)
  • Moderne 5-Achs-Steuerung
  • Keine Referenzfahrt der Hauptachsen erforderlich durch Einsatz von Absolutdrehgebersystemen
  • Vermeidung von Kollisionen durch automatische Spannererkennung und -positionierung
  • Power-Torque-Fräsmotor mit geschlossener Drehzahlregelung für kurze Hochlauf- und Bremszeiten der Spindel
  • Zertifizierte, antriebsintegrierte Sicherheitsfunktionen
  • Niedriger Stromverbrauch durch intelligente Regeltechnik
  • Energieeffizienter durch Zwischenkreiskopplung der Achsantriebe
  • Unterbrechungsfreie Stromversorgung (USV)
  • Windows-Betriebssystem
  • Panel-PC 18,5“, Prozessor i5, USB-Anschlüsse und Netzwerkanschluss
  • Einfache und komfortable Programmeingabe durch eluCam am Bedienterminal auch während des Bearbeitungsablaufs
  • Fernwartung über Internet



Maschinenausstattung

  • Wassergekühlte Frässpindel 7 kW, S1
  • Autonome Spannerverschiebung
  • Automatische Spannererkennung
  • Kabine zum Schutz des Bedieners
  • Vier horizontale pneumatische Materialspanneinrichtungen
  • Ein Materialanschlag, links
  • Werkzeugaufnahme HSK-F63
  • Späneentsorgung über Spänewannen
  • Minimalmengenschmierung
  • Hochleistungsschneidmittel
  • Handbediengerät
  • Tiefenmaß



Optionen

  • Werkzeuge
  • Werkzeugaufnahmen
  • Sägeblatt 180 mm
  • Längenmessung beidseitig
  • Zusatzanschlag für Überlängenbearbeitung links
  • Rechter Materialreferenzanschlag zum Anlegen der Werkstücke mit Überlängenbearbeitung
  • Green-Line Kühlgerät für den Schaltschrank mit reduziertem Energieverbrauch
  • Barcode-Scanner
  • Schutzkabine wahlweise rundum geschlossen
  • Standardmäßig vier Spanner. Erweiterbar auf bis zu acht Spanner
  • Doppelspannung sowie weiteres Zubehör auf Anfrage
  • Panel-PC 21,6“, Prozessor i7
  • Notizhalter
  • Schallschutzhaube
  • Kollisionsoptimierte Spanneinheit
SBZ 122/75 A-Achse Winkelverstellung elumatec

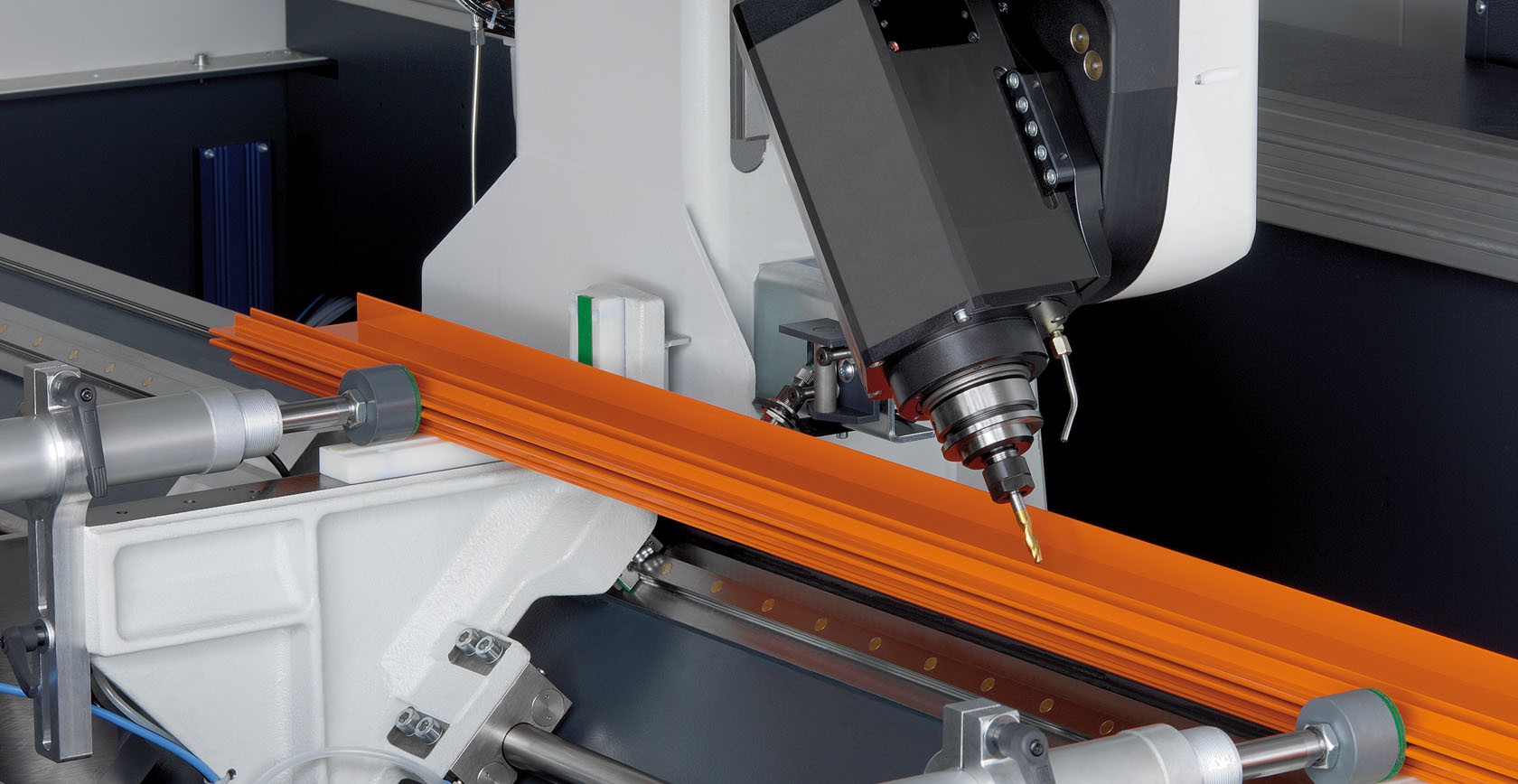

SBZ 122/75 C-Achse elumatec

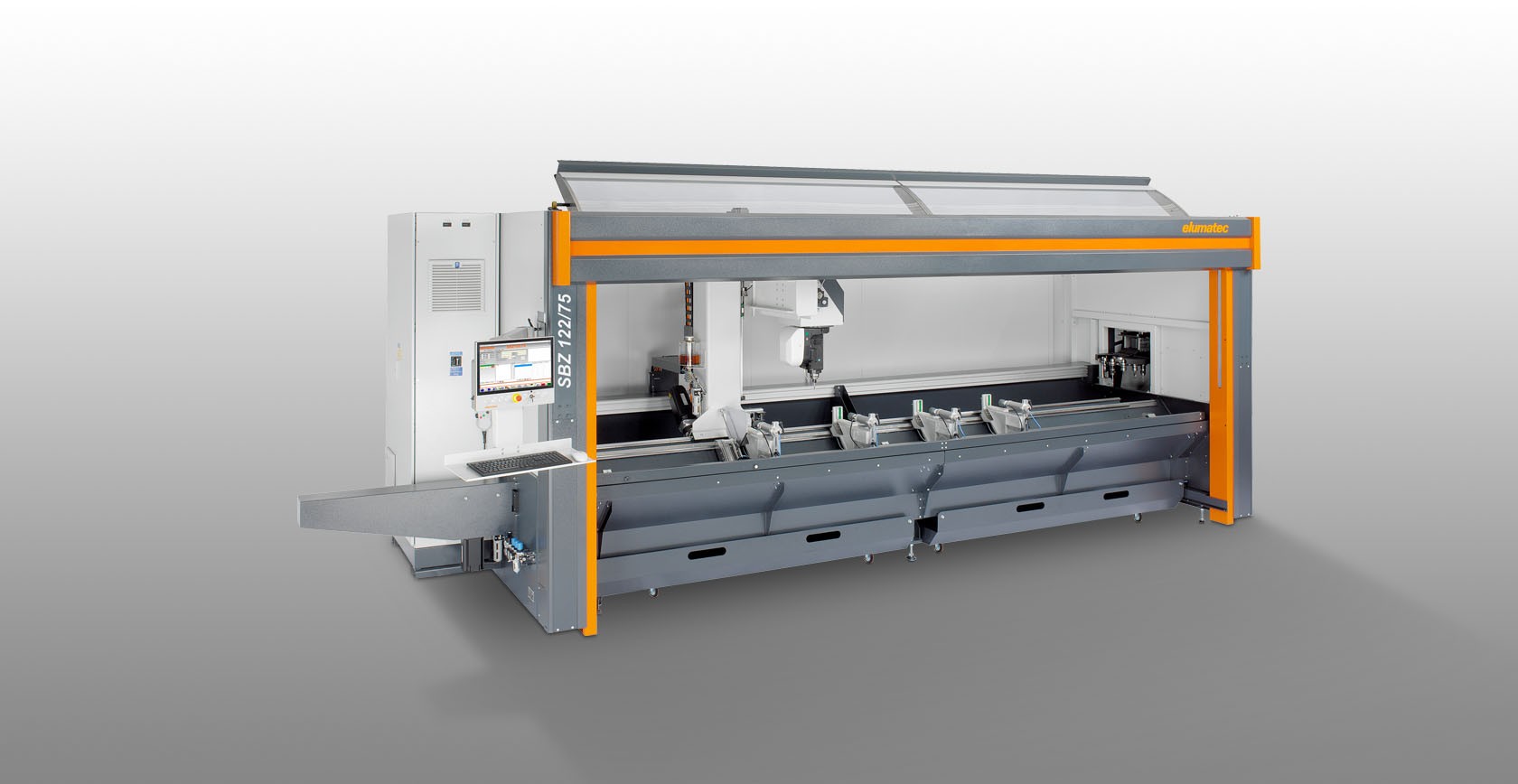

SBZ 122/75 Stabbearbeitungszentrum SBZ 122/75 elumatec
SBZ 122/75 Werkzeugmagazin elumatec
SBZ 122/75 Doppelspannung elumatec
SBZ 122/75 Bearbeitungsbereich Y- und Z-Achse elumatec
SBZ 122/75 Bearbeitungsbereich Y- und Z-Achse elumatec
SBZ 122/75 Bearbeitungsbereich Y- und Z-Achse elumatec
