SBZ122/74

Stabbearbeitungszentrum

home / produkt von a bis z / S

Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, Kunststoff- und dünnwandigen Stahlprofilen
Alle Arbeitsgänge wie Fräsen, Bohren und Gewindeschneiden finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
Stufenlos von -120° bis +120° positionierbare A-Achse
Spannerverschiebung, autonom
Arbeitsergebnisse werden durch intelligente Regeltechnik verbessert
Schnelle Positionierung des Bearbeitungsaggregates mit bis zu 120 m/min. durch dynamische Servoantriebe
Gewindeschneiden ohne Ausgleichsfutter
Automatische Spannererkennung und -positionierung
Automatischer Werkzeugwechsler mit zwölf Werkzeugablageplätzen (ohne Werkzeuge)
Moderne 4-Achs-Steuerung
Ergonomisches Arbeiten dank modernem Schrägbett
Keine Referenzfahrt der Hauptachsen erforderlich durch Einsatz von Absolutdrehgebersystemen
Vermeidung von Kollisionen durch automatische Spannererkennung und -positionierung
Power-Torque-Fräsmotor mit geschlossener Drehzahlregelung für kurze Hochlauf- und Bremszeiten der Spindel
Zertifizierte, antriebsintegrierte Sicherheitsfunktionen
Niedriger Stromverbrauch durch intelligente Regeltechnik
Energieeffizienter durch Zwischenkreiskopplung der Achsantriebe
Unterbrechungsfreie Stromversorgung (USV)
Windows-Betriebssystem
Panel-PC 18,5“, Prozessor i5, USB-Anschlüsse und Netzwerkanschluss
Einfache und komfortable Programmeingabe durch eluCam am Bedienterminal auch während des Bearbeitungsablaufs
Fernwartung über Internet

Maschinenausstattung

Wassergekühlte Frässpindel 7 kW, S1
Autonome Spannerverschiebung
Automatische Spannererkennung
Kabine zum Schutz des Bedieners
Vier horizontale pneumatische Materialspanneinrichtungen
Ein Materialanschlag, links
Werkzeugaufnahme HSK-F63
Späneentsorgung über Spänewannen
Minimalmengenschmierung
Hochleistungsschneidmittel
Handbediengerät
Tiefenmaß

Optionen

Werkzeuge
Werkzeugaufnahmen
Längenmessung beidseitig
Zusatzanschlag für Überlängenbearbeitung links
Rechter Materialreferenzanschlag zum Anlegen der Werkstücke mit Überlängenbearbeitung
Green-Line Kühlgerät für den Schaltschrank mit reduziertem Energieverbrauch
Barcode-Scanner
Schutzkabine wahlweise rundum geschlossen
Standardmäßig vier Spanner. Erweiterbar auf bis zu acht Spanner
Doppelspannung sowie weiteres Zubehör auf Anfrage
Panel-PC 21,6“, Prozessor i7
Notizhalter
Schallschutzhaube
Kollisionsoptimierte Spanneinheit

Angebot anfordern

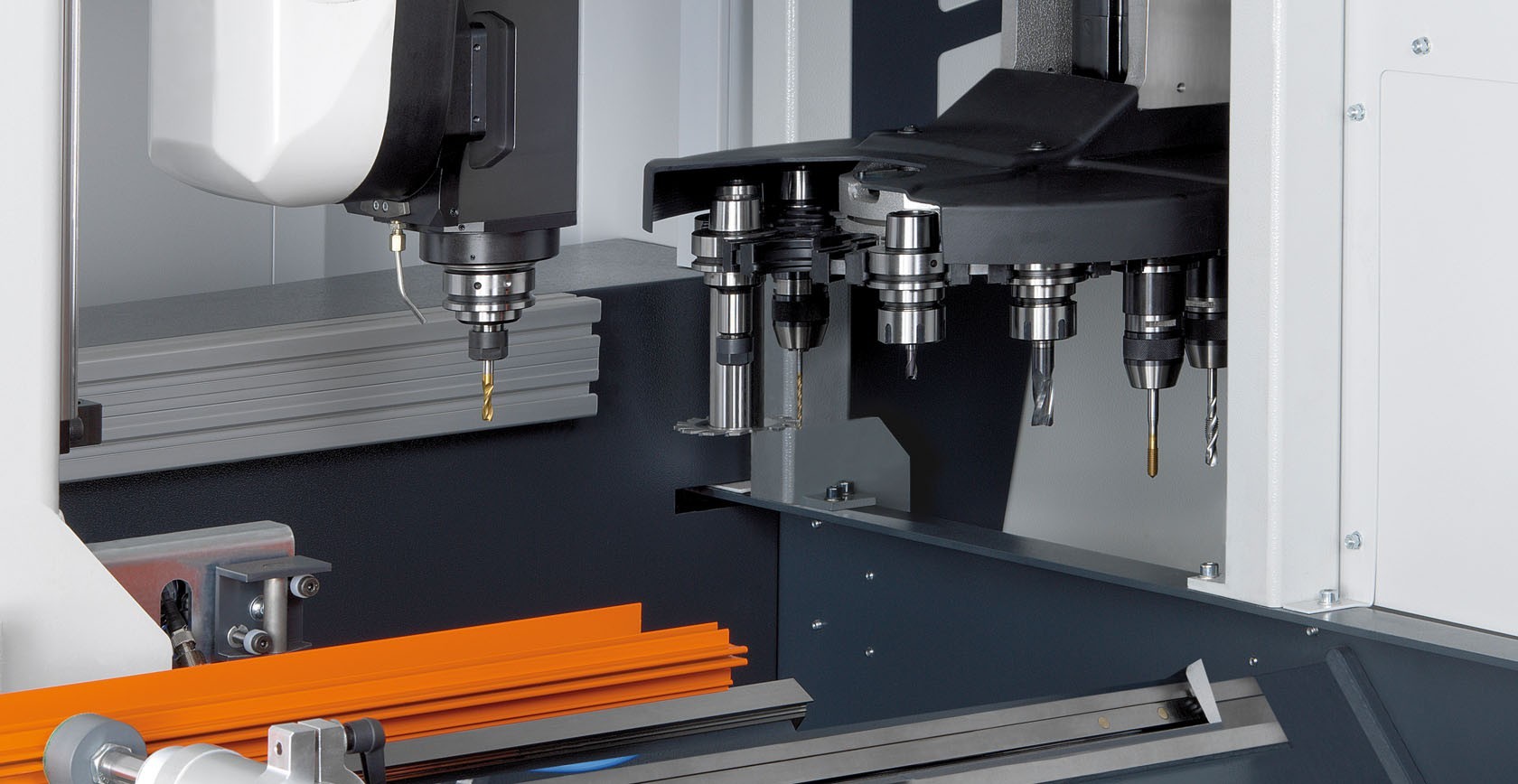

Werkzeugmagazin (Optional)

Das 12-fache Werkzeugmagazin mit Werkzeugwechsler ermöglicht ein schnelles und einfaches Einrichten und minimale Nebenzeiten.

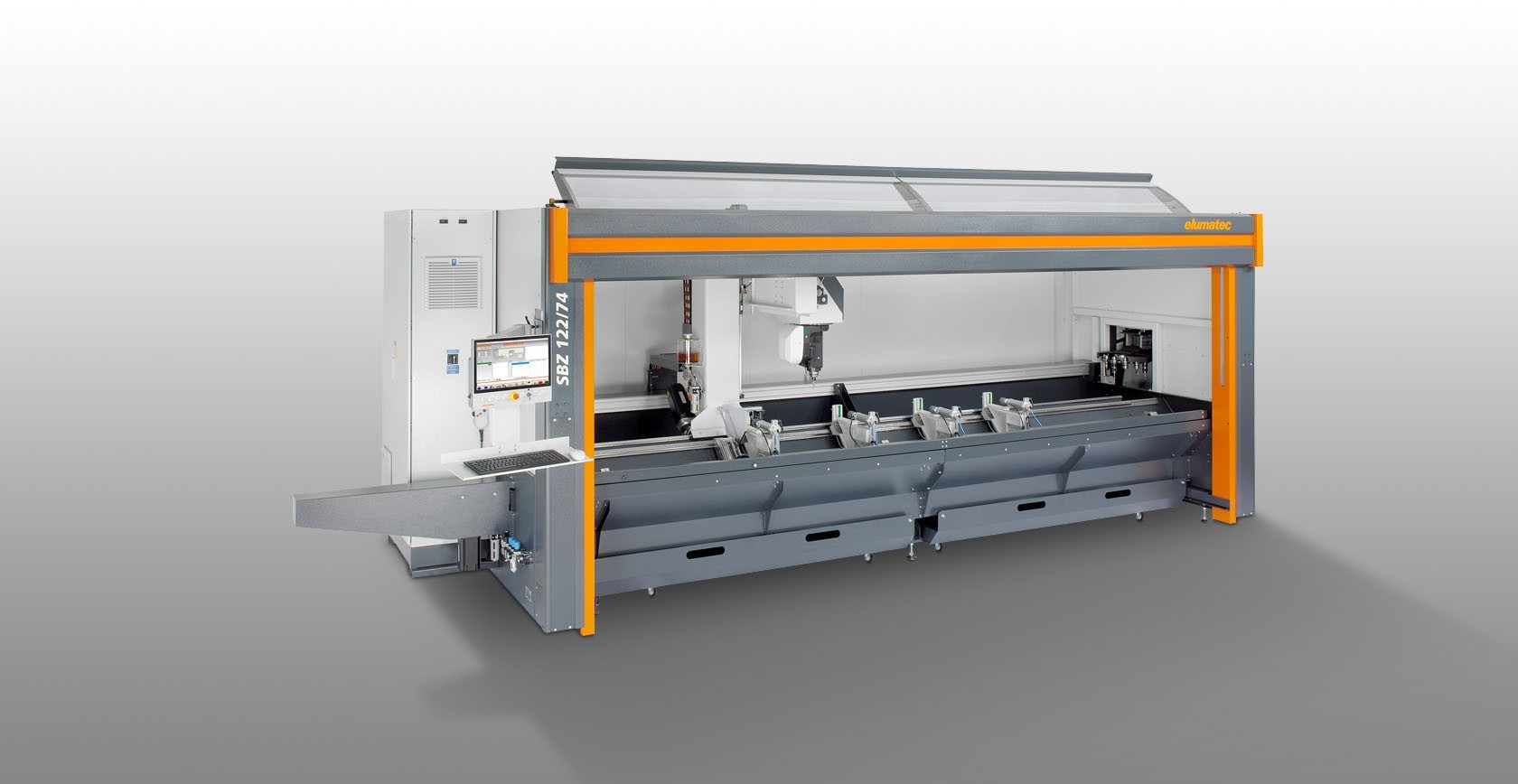

Profilbearbeitungszentrum SBZ 122/74 (Optional)

Doppelte Klemmung (Optional)

Bearbeitungsbereich, Y- und Z-Achse (Optional)

Profilbearbeitung von oben

Bearbeitungsbereich, Y- und Z-Achse (Optional)

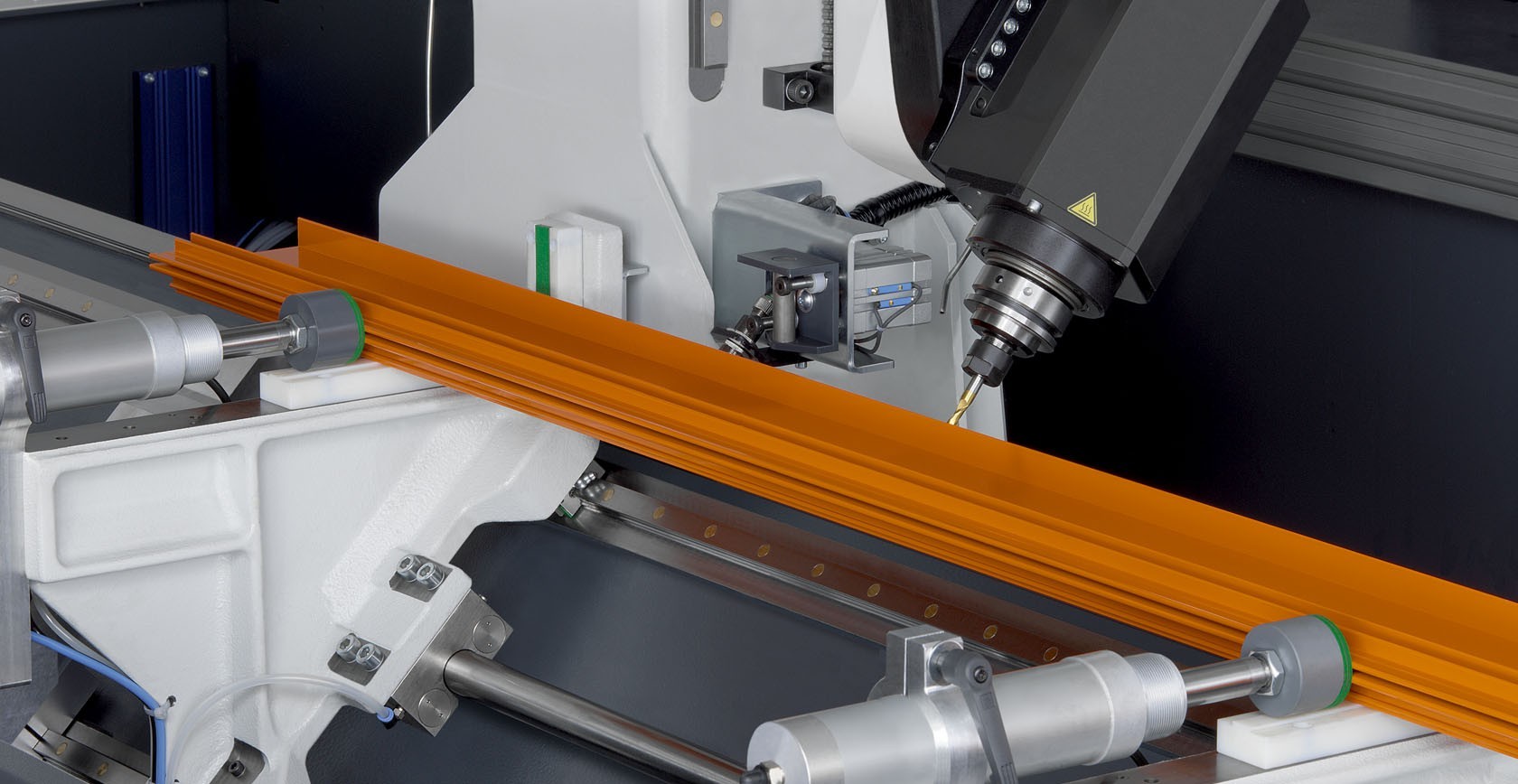

Profilbearbeitung von oben und von hinten

Bearbeitungsbereich, Y- und Z-Achse (Optional)

Profilbearbeitung von vorne und von hinten

Technische Daten

SBZ 122/74 SBZ 122/74 - Stabbearbeitungszentrum - 2018 elumatec

video Öffnen

Sonstige Produkte

SBZ 122/74
Max. Bearbeitungslänge ohne stirnseitige Bearbeitung	4.050 mm
Max. Bearbeitungslänge mit stirnseitiger Bearbeitung	-
Verfahrweg X-Achse	4.176 mm, Vmax. 120 m/min.
Verfahrweg Y-Achse	1.040 mm, Vmax. 60 m/min.
Verfahrweg Z-Achse	540 mm, Vmax. 30 m/min.
Bearbeitungsrichtung	3 (oben, hinten, vorne)
Positioniergenauigkeit	+/- 0,1 mm
Frässpindeldrehzahl	max. 20.000 1/min.
Frässpindelleistung	7 kW, S1 (wassergekühlt)
Werkzeugaufnahme	HSK-F63
Werkzeugwechsel	automatisch
Werkzeugablageplätze im automatischen Magazin	12
Winkelkopf	Nein
Scheibenfräserdurchmesser	120 mm
Sägeblattdurchmesser	-
Werkzeuglänge (ab Kegelmaß)	max. 150 mm
Spannerverschiebung	autonom
Spanner	Premium (mit Linearführung)
Software	eluCam
Druckluftanschluss	>7 bar
Elektrischer Anschluss	400 V, 3~, 50 Hz, 25 A
Luftverbrauch pro Minute	ca. 185 l mit Sprühen
Gesamtlänge	7.643 mm
Tiefe	2.171 mm
Höhe	3.000mm
Gewicht	ca. 3.800 kg
