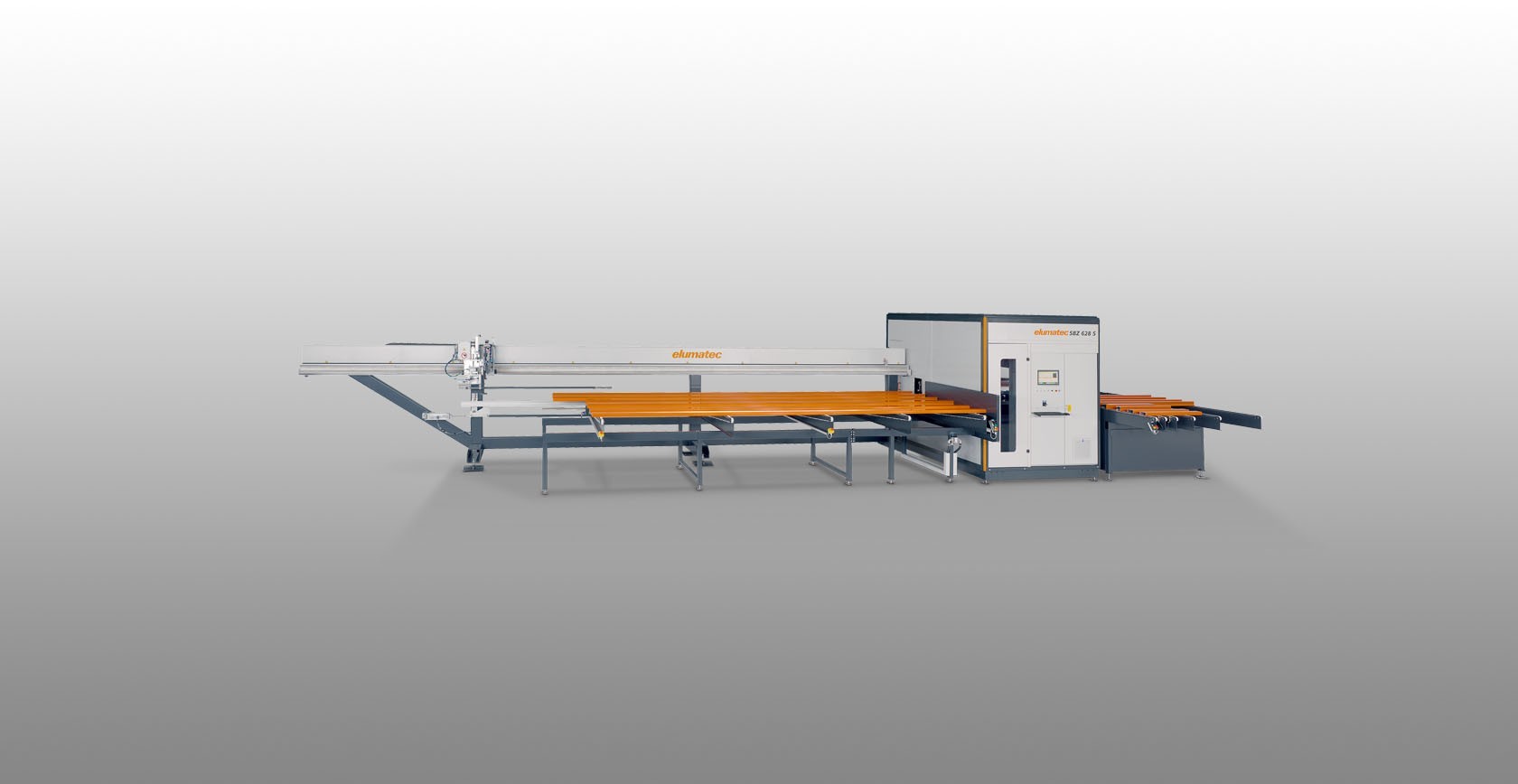

SBZ628 S

• Dependendo do corte transversal do perfil, o carregador do SBZ 628 S pode ser carregado com cinco a dez perfis com um comprimento de 3 000 - 7 600 mm.
• A SBZ 628 S é equipada de série com cinco braços de suporte e cinco rolos de elevação.
• Os balancins de apoio bem como os rolos de elevação podem ser aumentados opcionalmente até nove.
• O processamento de restos é realizado na estação de elevação alimentado manualmente.

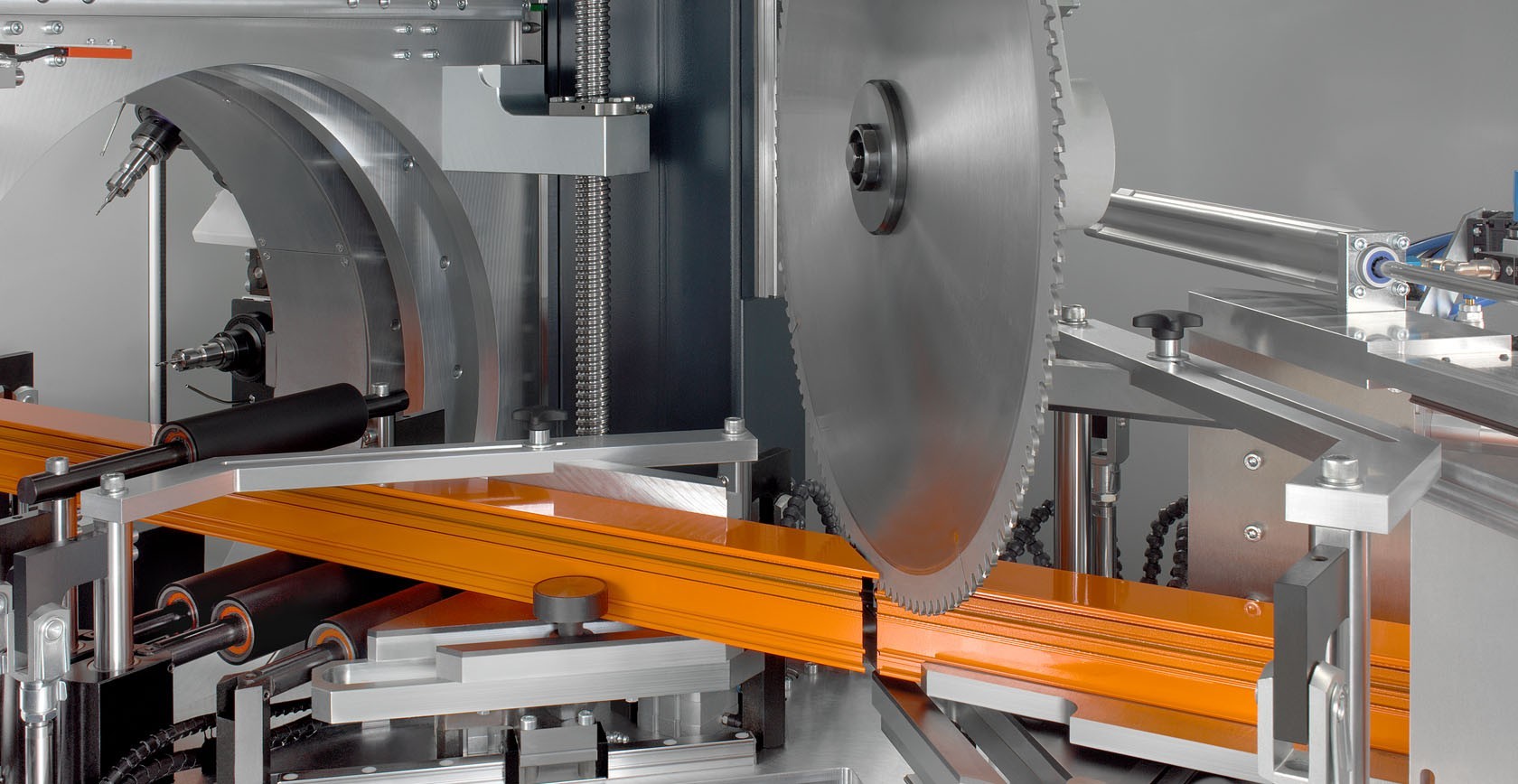

O dispositivo de corte de 2 eixos com uma potência de acionamento de 5,5 kW dispõe de uma zona de deslocação para conseguir uma seção transversal de perfil máxima de 200 x 160 ou 160 x 200 mm e possibilita cortes de separação de 45º e 135°. Nisso, os fixadores de placas fixam a peça a trabalhar de forma absolutamente segura. As tampas rebaixáveis das mesas garantem um transporte sem problemas dos perfis.

O sistema de pinças coloca todos os perfis, mesmo aqueles com seções transversais mais complexas, em muito pouco tempo com toda a precisão na posição de processamento por meio do servo-acionamento linear. O sistema de pinças que pode ser ajustado em altura e lateralmente através de um motor alinha-se de forma automática por meio dos parâmetros específicos do perfil.

Os fixadores de rolos fixam o perfil de modo fiável e totalmente automático. Os fixadores móveis em todo o comprimento do perfil podem ser ajustados também durante o ciclo de processamento. Deste modo podem compensar as tolerâncias do perfil e os mais variados perfis, mesmo aqueles com geometrias “difíceis”, podem ser perfeitamente fixados e prendidos.

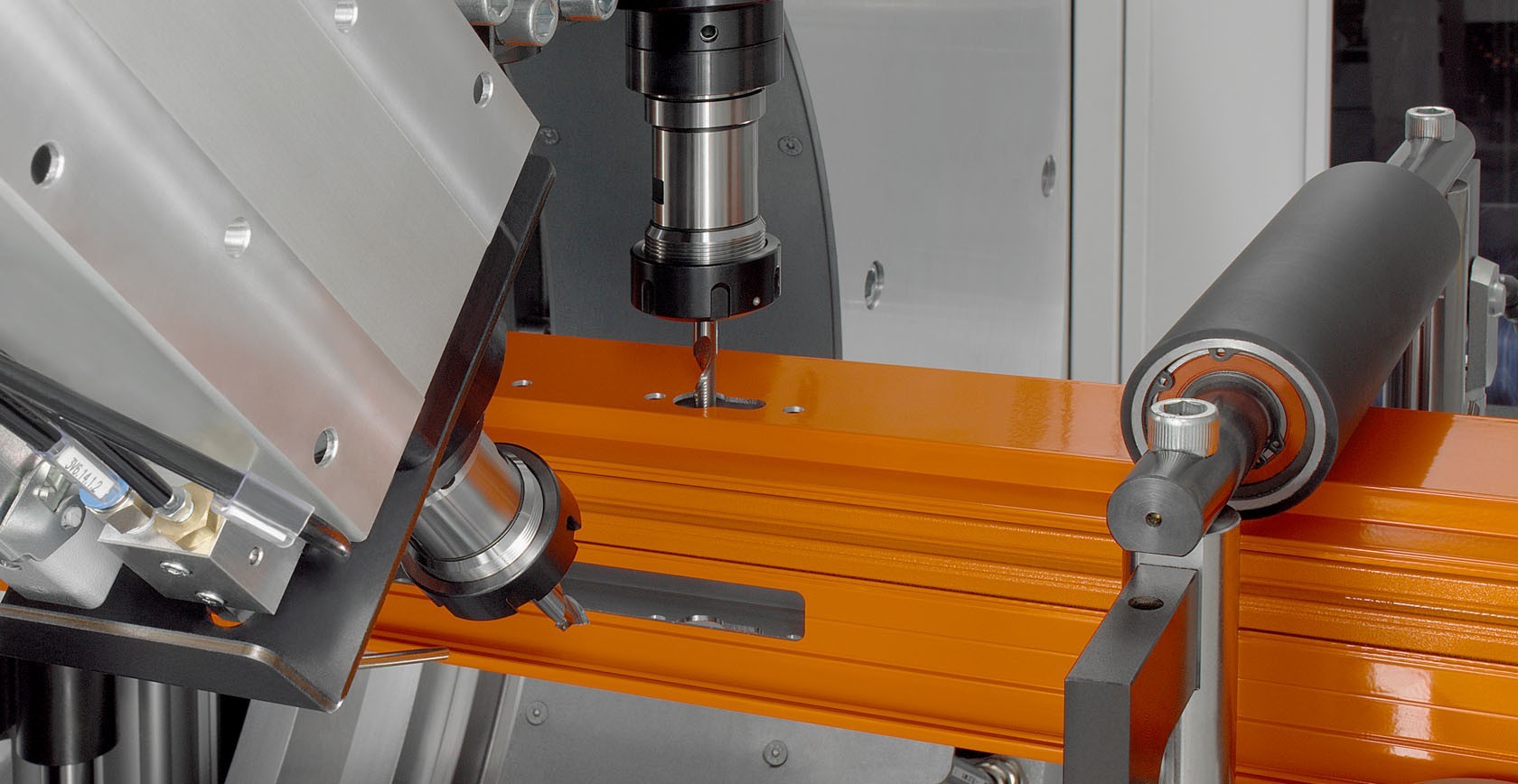

Os quatro fusos, ajustáveis de forma flexível à seção transversal do perfil, são capazes de processar perfis em todas as combinações angulares de 0º a 360°. A possibilidade de fixação versátil permite um resultado de fresa perfeito para diferentes necessidades de perfil. A área de processamento de fácil acesso e o mandril para ferramentas do HSK-C 40 permite um rápido reequipamento da máquina se necessário.

Em todos os modelos, uma pinça exterior coloca os perfis processados com muito cuidado com o material sobre a transportadora de descarga. O sistema de fixação que posiciona as pinças exteriores já durante o recorte assegura uma transferência controlada e uma extração definida das peças boas, mesmo aquelas com comprimentos mais curtos. Se necessário tanto os rolos-guia dos perfis como as placas de fixação podem ser adaptados a formas especiais de perfis através do sistema de troca rápida. Através do modo de inserção manual mesmo os perfis mais complexos podem ser processados e cortados, de forma individual e automática.
