SBZ122/70 Plus


Centro estático

Concebido para o processamento económico e racional de perfis em alumínio, plástico e aço, de paredes finas

  • Todos os processos operacionais, tal como fresar, perfurar e cortar roscas são realizados numa barra perfilada imóvel para preservar a superfície do perfil
  • Melhores resultados de trabalho devido à tecnologia de controlo inteligente
  • Rápido posicionamento da máquina de processamento, com servo-acionamentos dinâmicos até 60 m/min.
  • Cortar roscas sem mandril de compensação
  • Deteção de fixadores e posicionamento automáticos
  • Dispositivo para trocar ferramentas automaticamente com quatro suportes para ferramentas (sem ter ferramenta)
  • Controlo de 3 eixos
  • Trabalho ergonómico graças à moderna base obliqua
  • Devido ao uso de sistemas de codificadores rotativos absolutos não necessita nenhum percurso de referência dos eixos
  • Deteção de fixadores e posicionamento automáticos evitam colisões
  • Motor da fresa Power Torque com regulação fechada de rotações para breves tempos de arranque e travagem do fuso
  • Funções de segurança certificadas e integradas no acionamento
  • Baixo consumo elétrico devido à tecnologia de controlo inteligente
  • Mais eficiência energética através do acoplamento de circuito intermédio dos acionamentos axiais
  • Alimentação elétrica sem interrupções (USV)
  • Sistema operativo Windows
  • Monitor de computador de 15,6“, processador i3, conexões de USB e porta de conexão à rede
  • Fácil e confortável introdução de programa via eluCam no terminal operacional, também durante o processamento
  • Manutenção remota via internet



Equipamento da máquina

  • Fuso da fresa, refrigerado a ar, 8 kW, S1
  • Cabina para proteger o operador
  • Quatro dispositivos de fixação pneumáticos horizontais para o material
  • Um encosto de material à esquerda
  • Mandril para ferramentas HSK-F63
  • Lubrificação com quantidades mínimas de fluido de corte
  • Agente de corte de alto rendimento
  • Unidade de controlo manual
  • Medida de profundidade


Opções

  • Ferramentas
  • Mandris para ferramentas
  • Dispositivo para trocar ferramentas automaticamente para, no máx., quatro ferramentas padrão
  • Dispositivo para trocar ferramentas automaticamente com cabeça angular
  • Cabeça angular rotativa HSK-F63 para duas ferramentas
  • Aparelho de refrigeração tipo Green Line para o armário de distribuição com consumo reduzido de energia
  • Scanner de códigos de barras
  • Cabina de proteção opcionalmente fechada
  • De série com quatro fixadores. Pode ser ampliado até oito fixadores.
  • Encosto de referência para o material do lado direito, para encostar as peças com processamento para comprimentos em excesso
  • Encosto adicional do lado esquerdo para processar comprimentos em excesso
  • Medição do comprimento em ambos os lados
  • Fixação dupla e outros acessórios a pedido
  • Monitor de computador de 18,6“, processador i5
  • Monitor de computador de 21,6“, processador i7
  • Suporte para anotações
  • Cobertura de proteção sonora
  • Dispositivo de eliminação de aparas através de bandejas de aparas

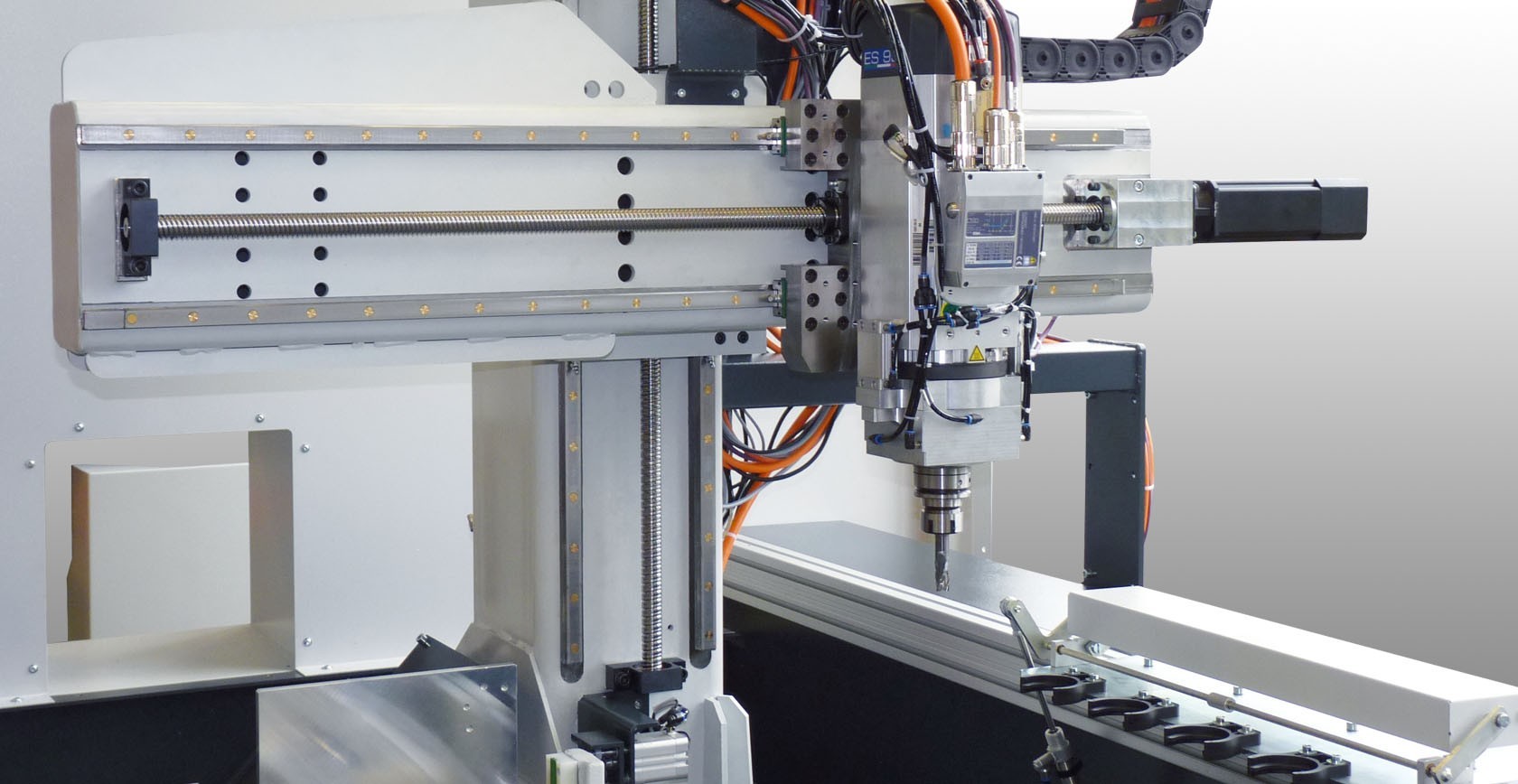

SBZ 122/70 Plus Área de processamento Eixos Y e Z elumatec
SBZ 122/70 Plus Área de processamento Eixos Y e Z elumatec

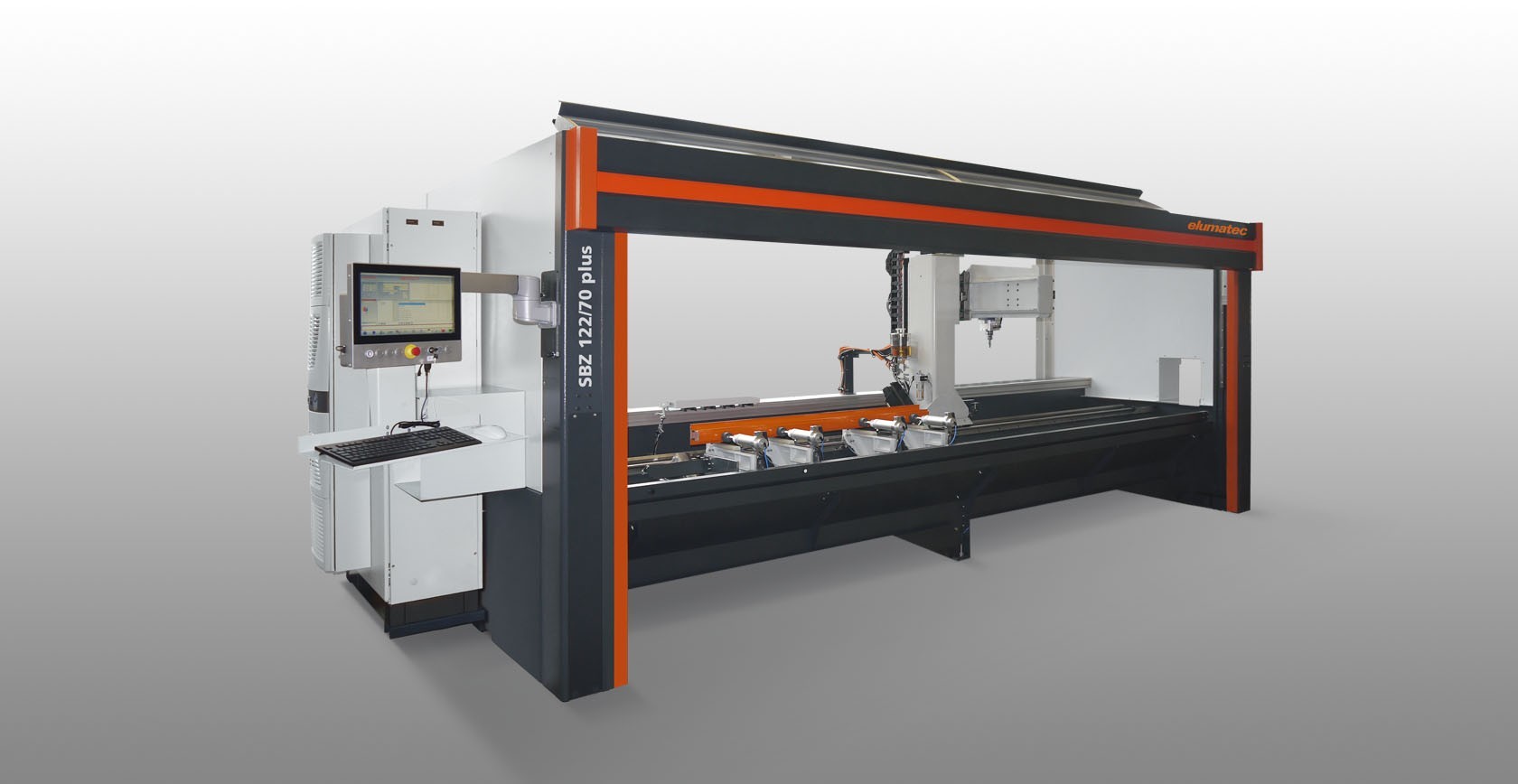

SBZ 122/70 Plus SBZ 122/70 plus Centro estático elumatec
SBZ 122/70 Plus Área de processamento Eixos Y e Z elumatec

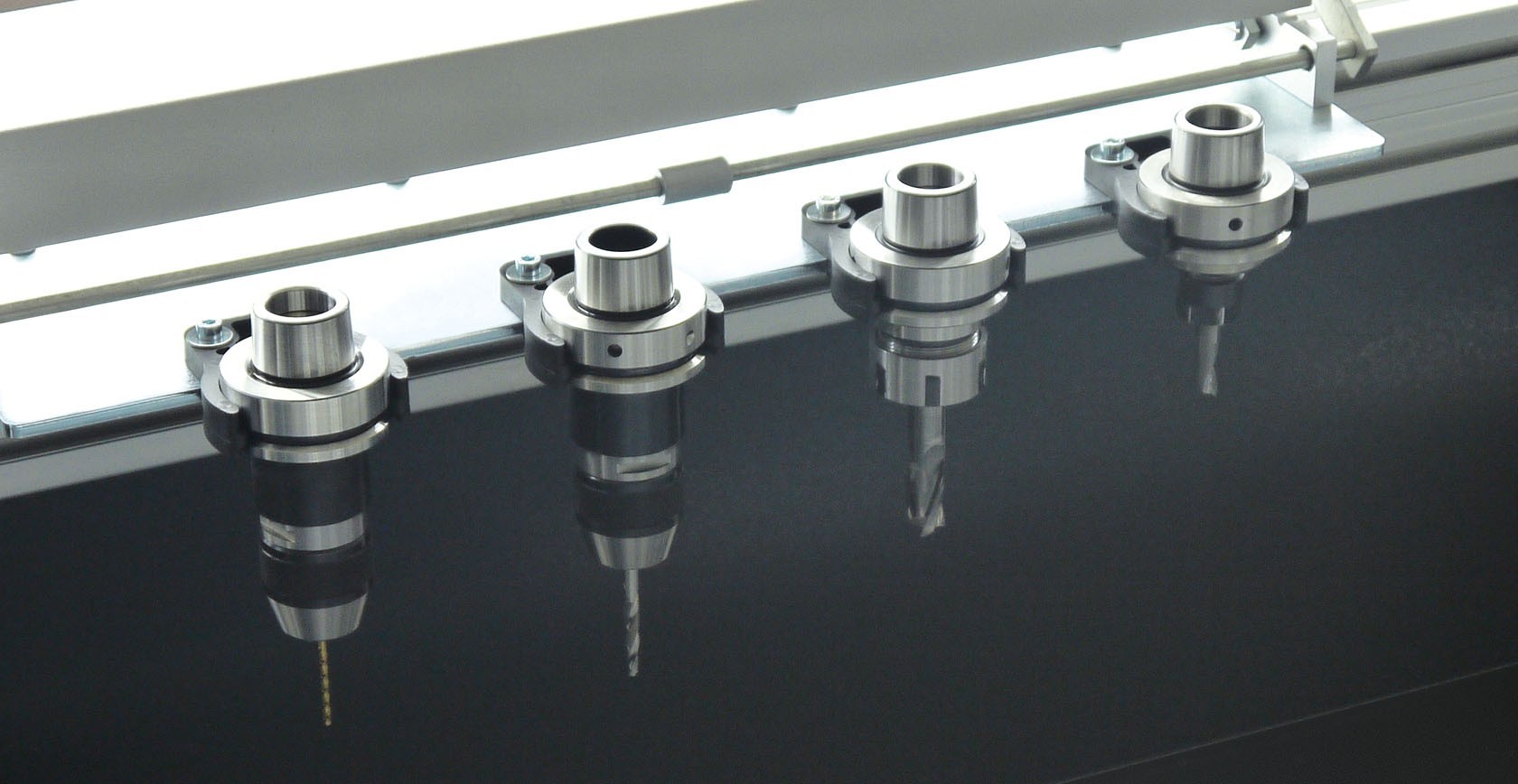

SBZ 122/70 Plus Mandril de ferramentas  elumatec
