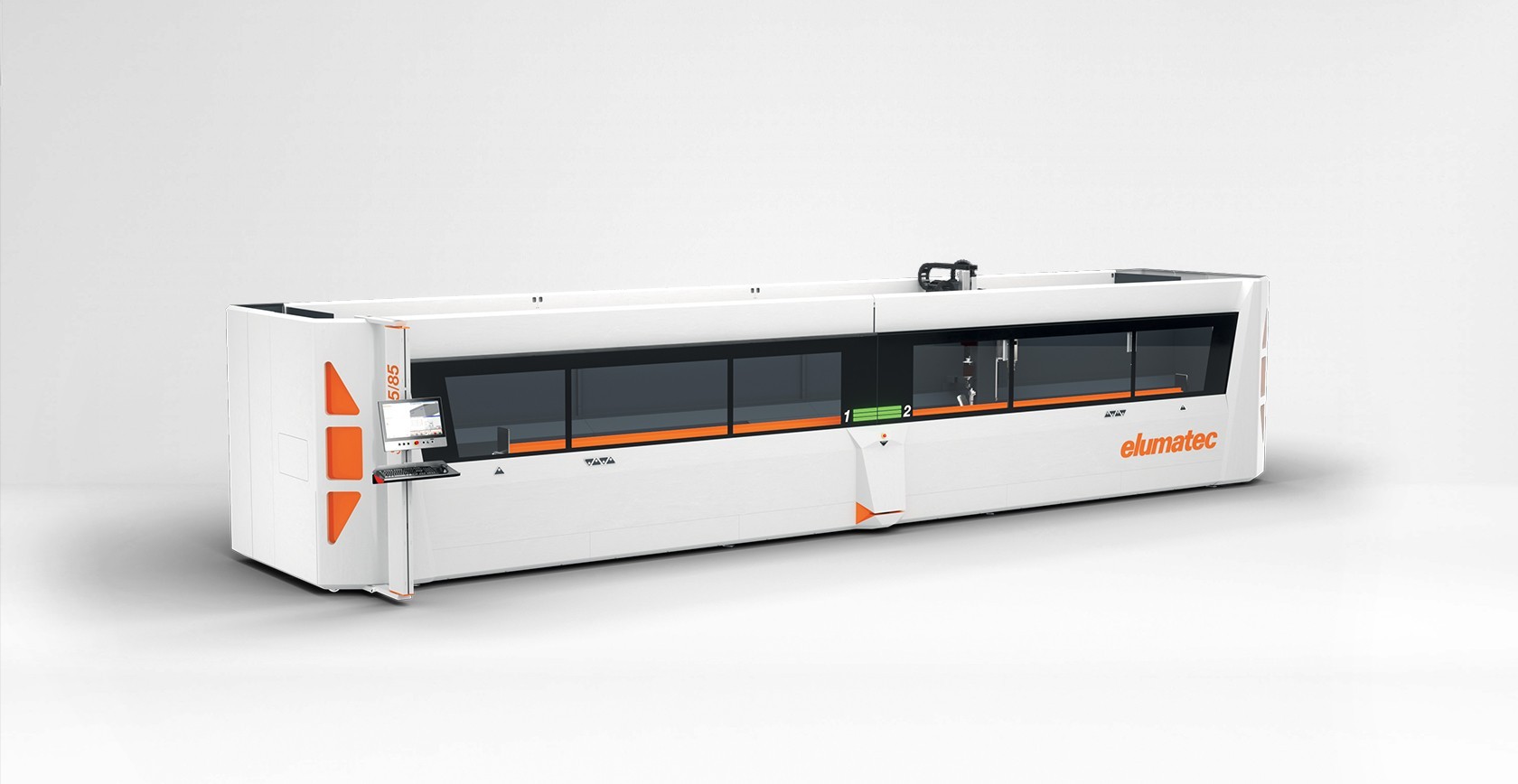

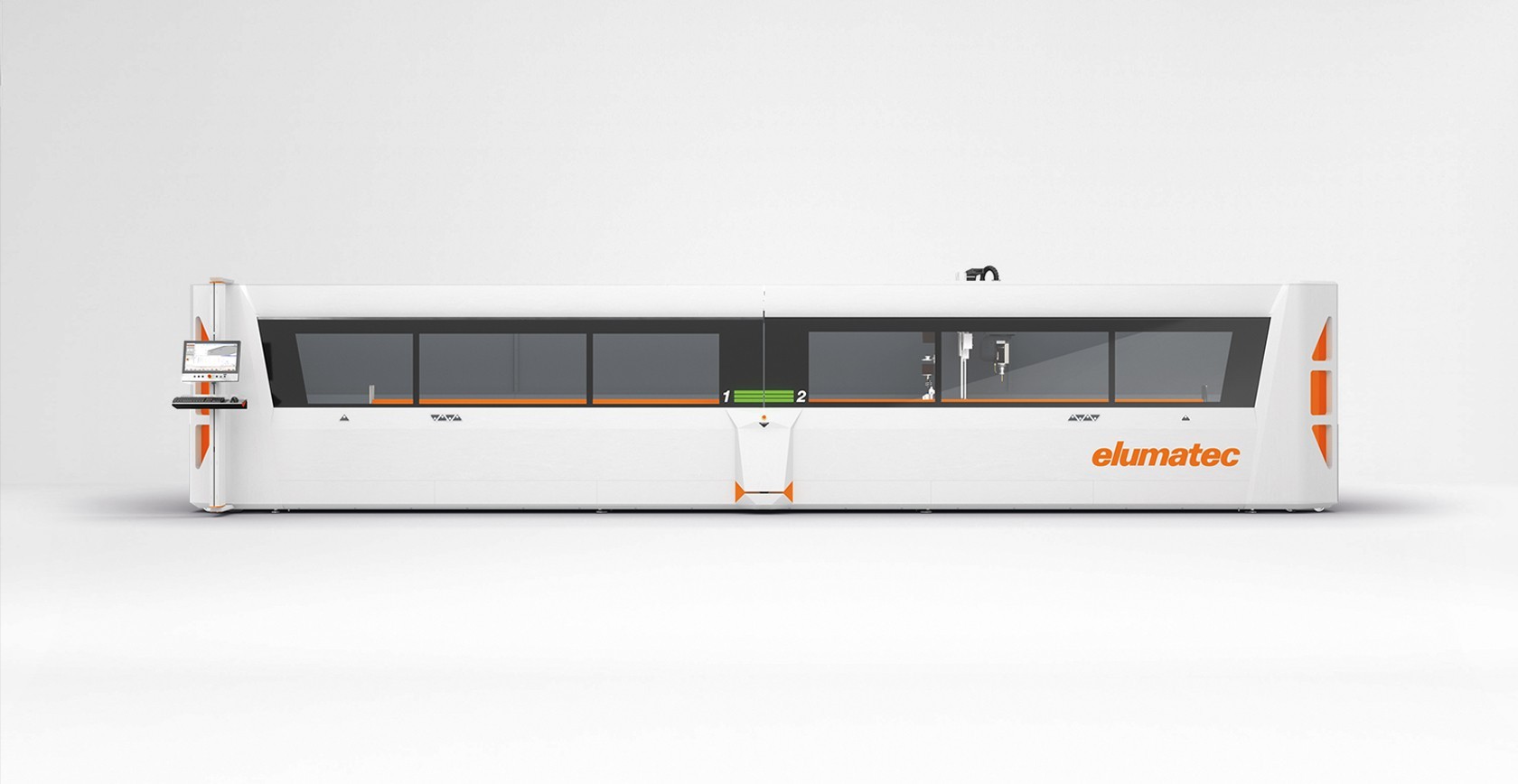

SBZ125/85


Centro de maquinação de perfis

Poupar tempo, poupar espaço, reduzir custos: O centro de maquinação SBZ 125/85 bar é uma máquina de cabina encapsulada com um comprimento de trabalho de oito metros e cinco eixos que pode substituir duas máquinas mais pequenas através do funcionamento dinâmico do pêndulo. No desenvolvimento do modelo bem sucedido SBZ 122/75, a elumatec utilizou o feedback dos clientes para otimizar a ergonomia, o acesso e os tempos de preparação. A maquinação de perfis de alumínio, plástico e aço de paredes finas torna-se ainda mais económica e racional com a nova adição.



As máquinas de cabina estão em alta, pois retêm a sujidade e reduzem o ruído. Com a SBZ 125/85, a elumatec integra a monitorização da área de segurança em modo pêndulo usando um laser programável de forma flexível. A SBZ 125/85 é um marco na carteira da elumatec graças a uma nova unidade operacional rotativa, funções alargadas e nova tecnologia para mudanças mais rápidas de ferramentas. Outras variantes da máquina de cabina, com um novo design, já estão a ser planeadas. A SBZ 125/85 também está preparada para elu-Cloud Ready e, portanto, adequada para os requisitos da Indústria 4.0.

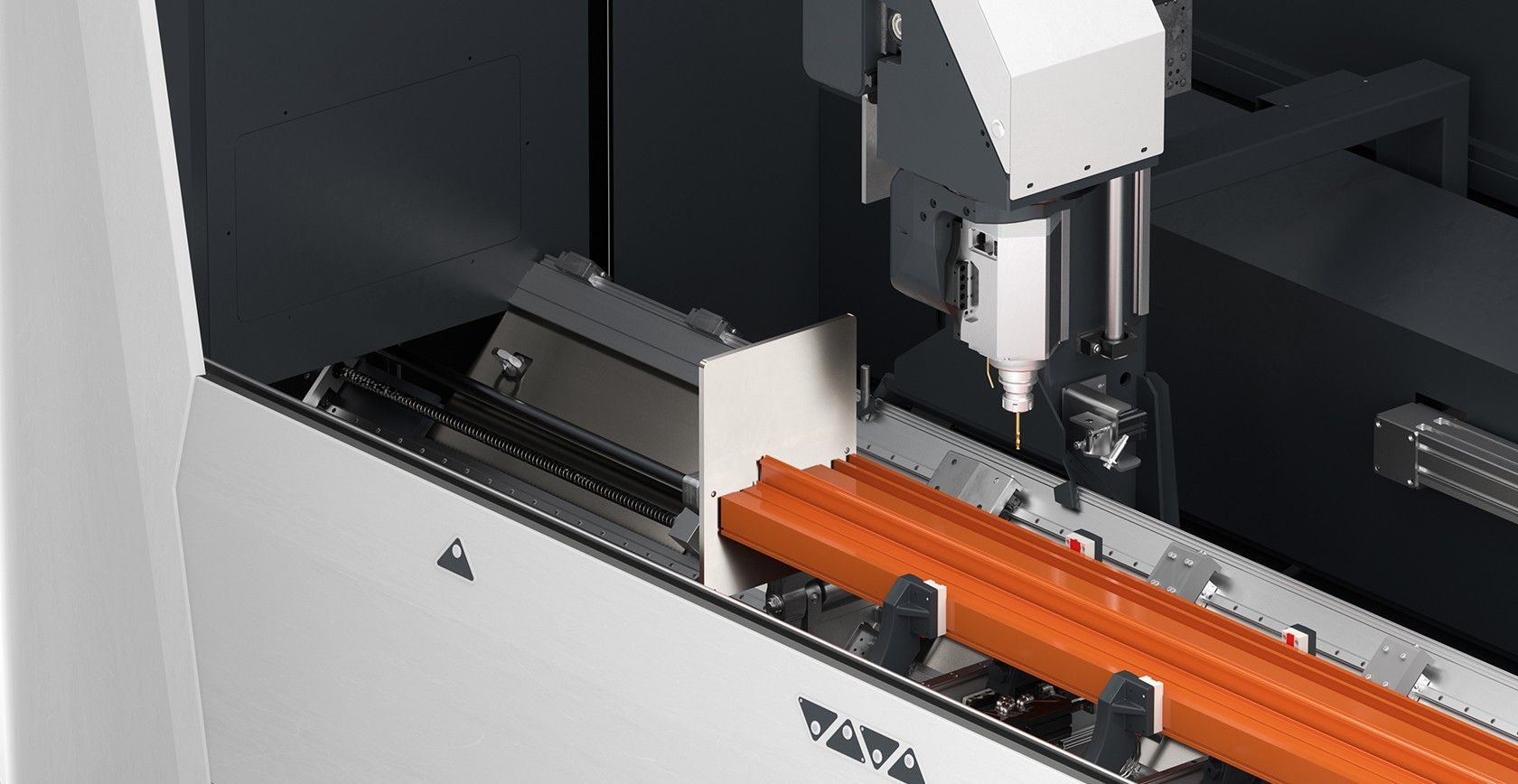

SBZ 125/85 Deslocamento autónomo de fixadores elumatec

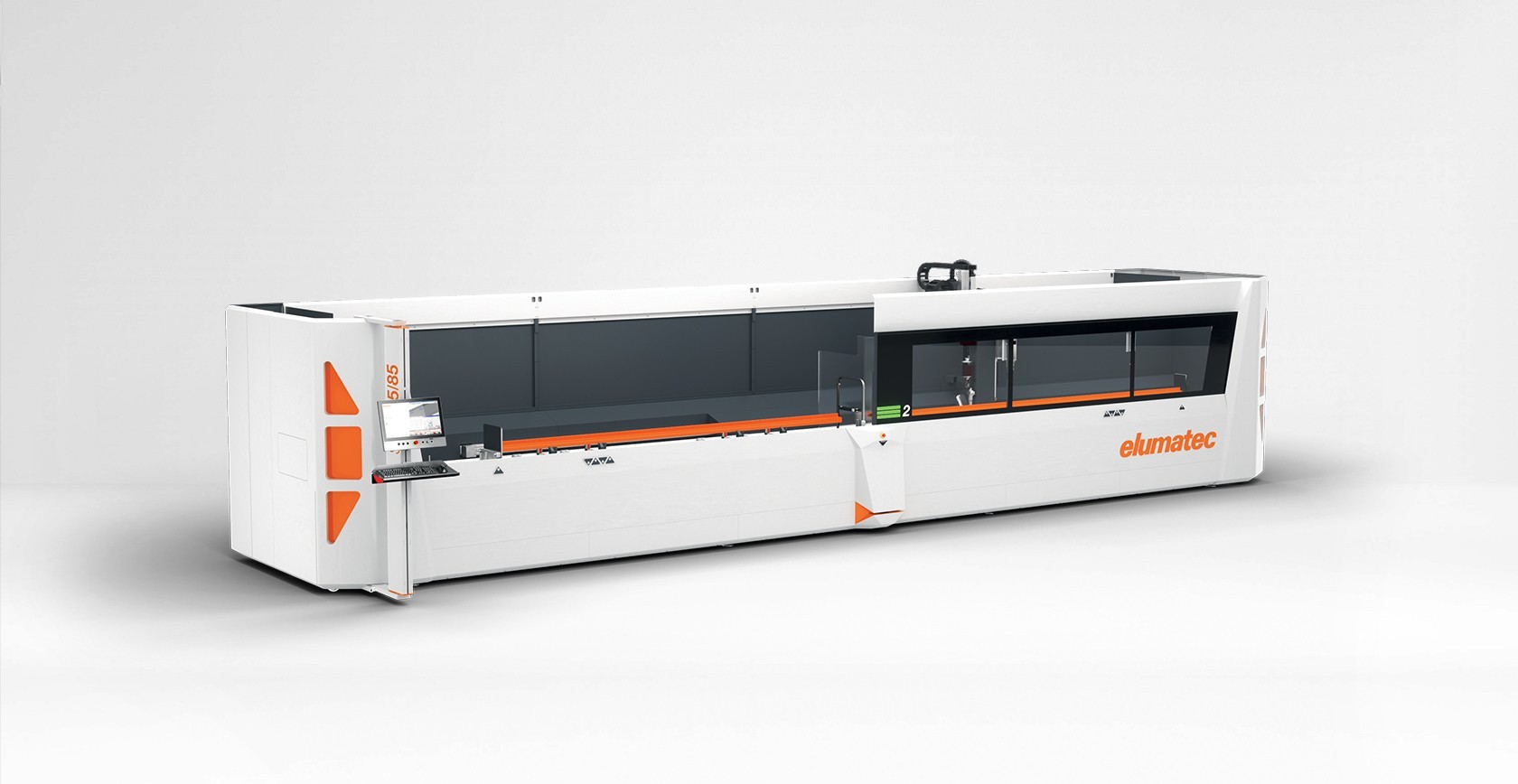

SBZ 125/85 Operação do pêndulo dinâmico elumatec

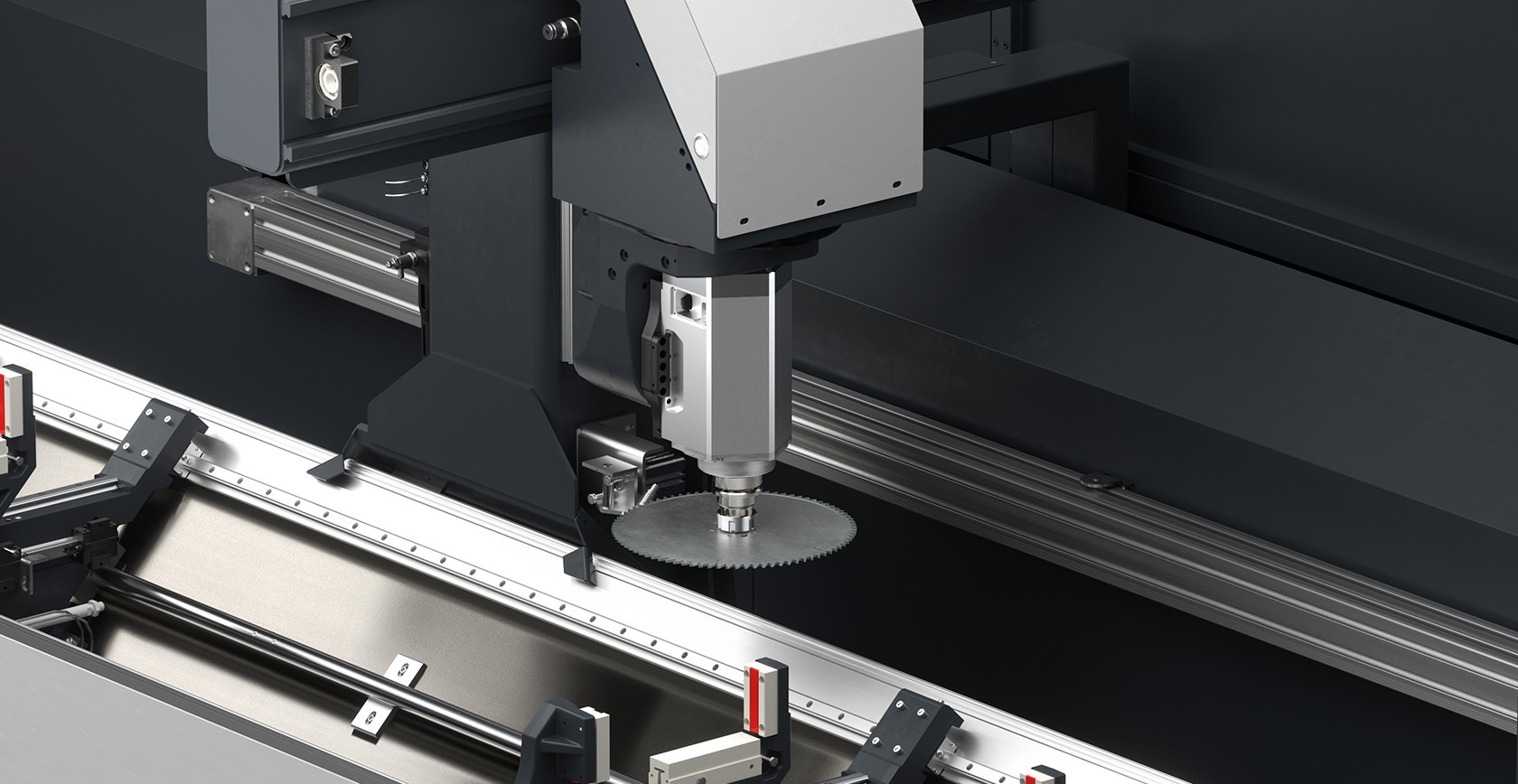

SBZ 125/85 Nova tecnologia para mudança de ferramentas elumatec

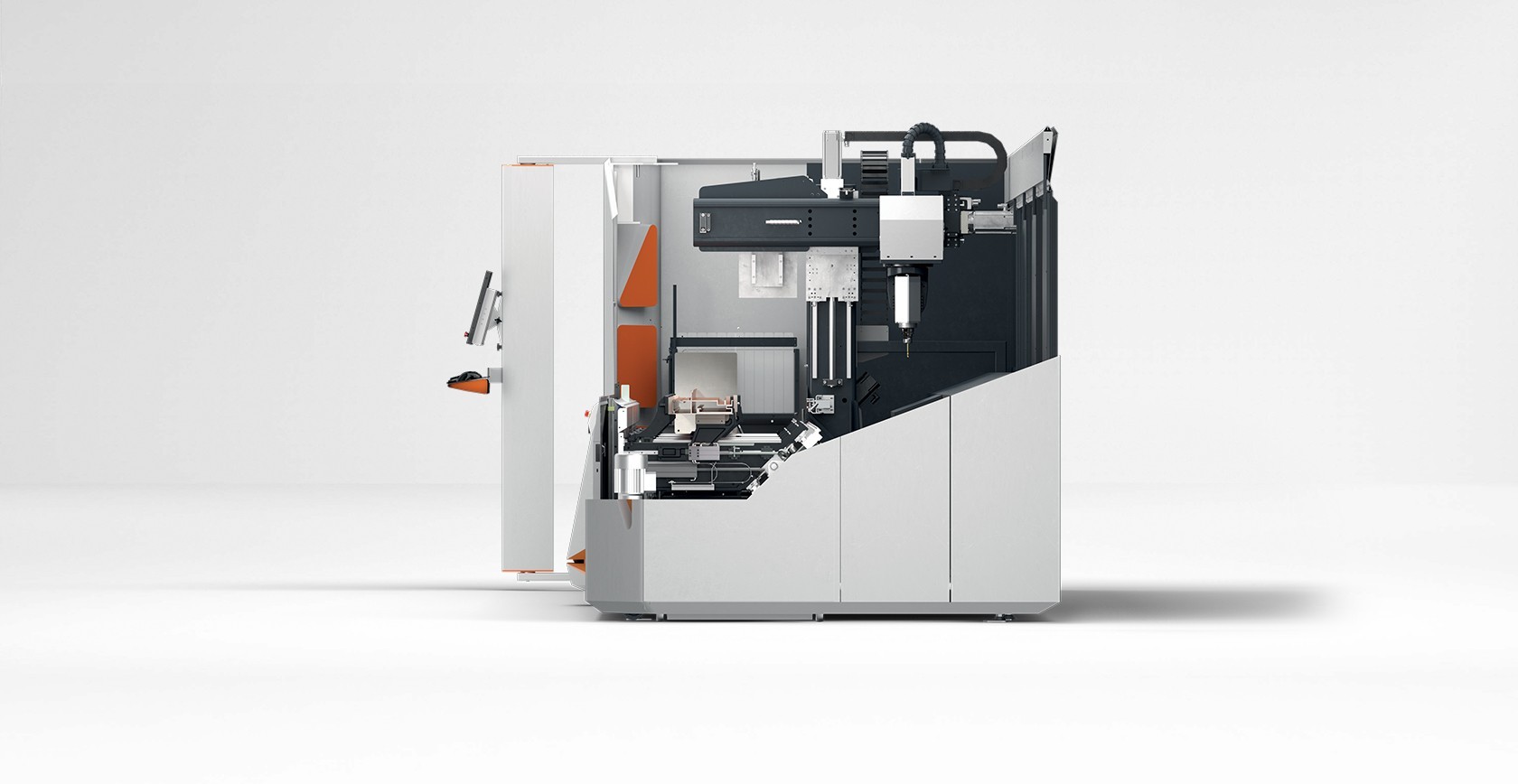

SBZ 125/85 Ergonomia, percursos de maquinação ótimos elumatec

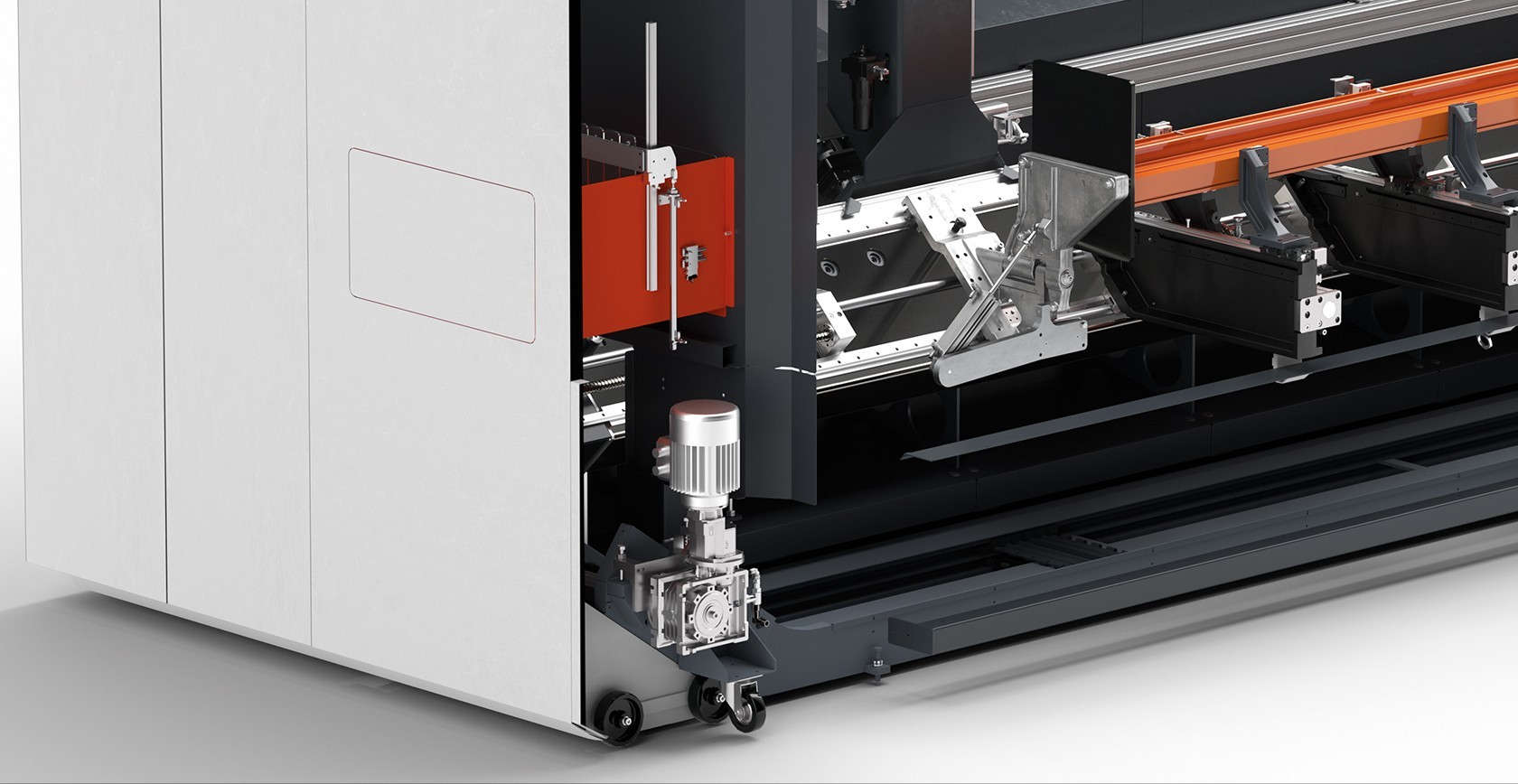

SBZ 125/85 Transportador de chips (opcional) elumatec
Dados técnicos arrow_drop_down

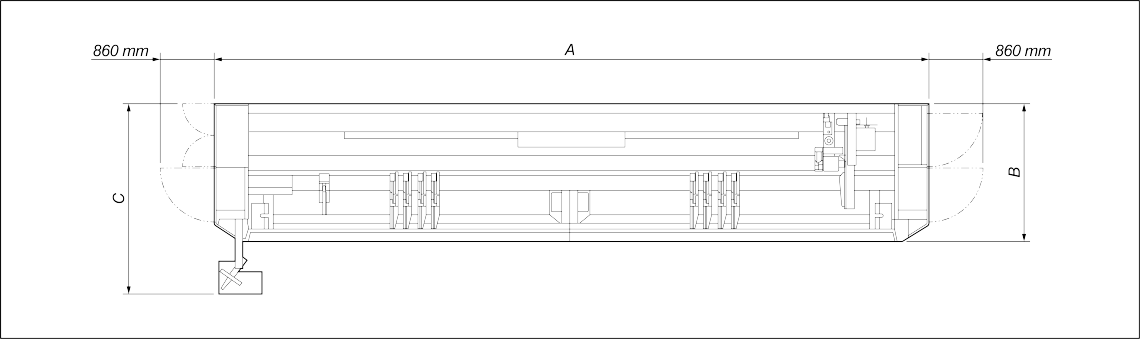

Dimensões
Profundidade
2.950 mm
Peso
aprox. 6.400 kg
Altura (com eixo Z retraído sem opção de telhado)
2.500 mm
Comprimento total
11.350 mm
Eixos
Comprimento máximo de maquinação sem maquinação de face
Operação pendular 3.450 mm Operação total 8.245 mm
Comprimento máximo de maquinação com maquinação de face
Operação pendular 3.100 mm Operação total 8.245 mm
Comprimento máximo de maquinação das travas
Operação pendular 3.300 mm operação total 8.245 mm
Precisão de posicionamento
+/- 0,1 mm
Direção de processamento
5 (em cima, atrás, à frente, à esquerda, à direita)
Percurso de deslocação do Eixo X
10.260 mm, Vmax. 100 m/min.
Translationsweg der y-Achse
1.040 mm, Vmax. 60 m/min.
Translationsweg der X-Achse
540 mm, Vmax. 30 m/min.
Fusos e ferramentas
Diâmetro do fresador por discos
120 mm
Dispositivo de deslocação para fixadores
autónomo
Tensor
8 Padrão (+ máx. 4 opcional)
Diâmetro da lâmina de serra
300 mm
Troca de ferramentas
automático
Cabeça angular
Não
Rotações do fuso de fresar
máx. 20.000 rpm
Potência do fuso da fresa
7 kW, S1 (refrigerado a água)
Mandril para ferramentas
HSK-F63
Locais de suporte para ferramentas com carregador automático
12
Comprimento da ferramenta
máx. 150 mm (a partir da dimensão cónica)
Software e ligações
Software
eluCam
Ligação para ar comprimido
> 7 bar
Ligação elétrica CE (UL opcional)
400 V, 3~, 50 Hz, 35 A
