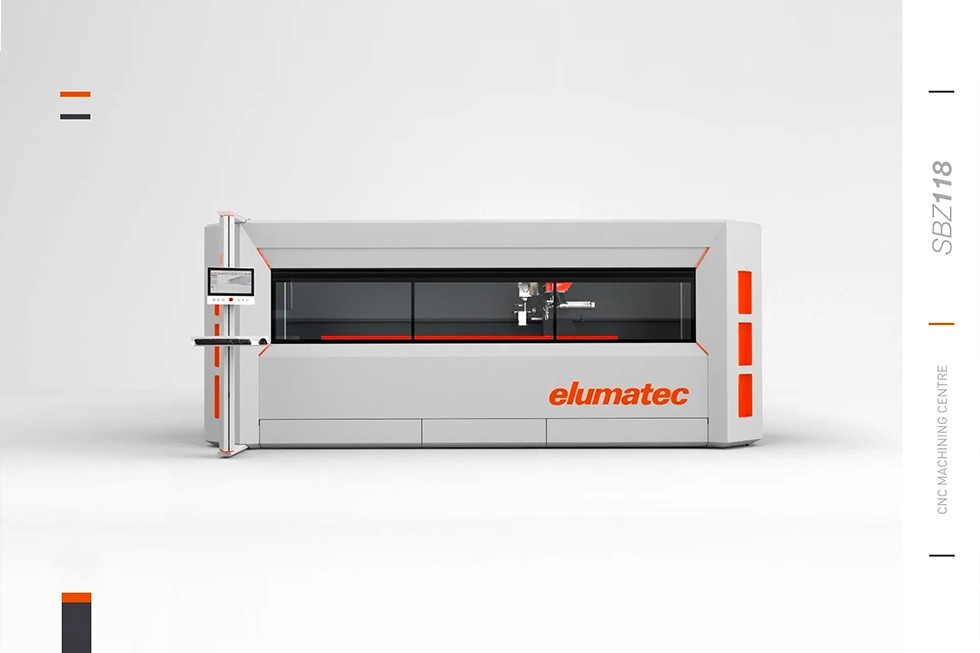

A SBZ 118, um centro de maquinação de perfis de 3 eixos com maquinação opcional de 5 lados, fácil de utilizar e com uma área de ocupação mínima, expande o gama elumatec de produtos de nível básico para maquinação CNC automática de perfis de alumínio, PVC e aço de paredes finas. Com a sua maquinagem de três metros de comprimento, este modelo versátil e potente é a máquina CNC mais compacta da actual gama elumatec.
A SBZ 118 oferece total funcionalidade para fresagem, perfuração e entalhamento num espaço reduzido. Foi desenvolvida para maquinar até cinco lados com um cabeça angular e fresadora de topo opcionais, dependendo da configuração individual. A tecnologia comprovada de leito inclinado e a O trocador de ferramentas de 5 vezes facilita a sua utilização.
A SBZ 118 é particularmente atractivo através de equipamento opcional configurável individualmente, incluindo até dois trocadores de cabeça com ângulo a bordo, expansão para até seis braçadeiras, uma paragem de comprimento adicional com maquinagem de sobrelongamento e um leitor de código de barras. Uma porta de serviço lateral facilita a configuração e manutenção, e a nova viseira frontal permite uma operação ergonómica e, acima de tudo, segura - mesmo para pessoas altas. Além disso, a SBZ 118 é eluCloud pronto para satisfazer os requisitos da Indústria 4.0.
Equipamento da máquina
Opções
Curtos tempos de troca devido ao carregador de ferramentas de viagem para cinco ferramentas de maquinação de cima. Com dois armazéns opcionais para duas cabeças angulares rotativas (com 2 ferramentas), a máquina pode ser expandida para maquinação em 5 lados.
Excelente ergonomia: A unidade de maquinação (eixo X-Y-Z) move-se sobre um leito de máquina que é concebido como um leito inclinado. Devido à inclinação de 45 graus, as lascas caem para baixo, o que torna a limpeza muito mais fácil. Ao inserir o perfil, o operador pode aproximar-se da mesa da máquina e assim trabalhar de forma ergonómica. A máquina também combina uma grande área de trabalho com a melhor estabilidade de maquinação num espaço mínimo.
Resultados ótimos de maquinação em perfis até 3.000 milímetros de comprimento graças ao batente de material à esquerda e quatro braçadeiras compactas feitas de aço fundido amortecedor de vibrações num desenho fino com alta rigidez. As peças de fixação e inserções individuais podem ser facilmente adicionadas e utilizadas. As guias lineares permitem o ajuste automático preciso da tecnologia de fixação. Opcionalmente, a SBZ 118/20 pode ser equipada com dois grampos adicionais e um batente de material à direita. Graças às passagens de material na cabina de protecção e a uma vedação alternada, é também possível processar perfis mais longos com mais de 3 m.
Entrada rápida em maquinação CNC: O SBZ 118/20 funciona em Windows e é controlado através da interface de utilizador ECI comprovada da série SBZ 1xx. São utilizadas as mais recentes tecnologias de hardware e controladores. Opcionalmente, uma vasta gama de programas de construção metálica pode ser controlada através do eluCad e todas as funções de um módulo CAD-CAM do setor industrial estão disponíveis. Como os maiores centros CNC da elumatec, o compacto SBZ 118/20 também é eluCloud Ready para os requisitos da Indústria 4.0: Os dados da máquina e do processo podem ser registados e opcionalmente avaliados. Isto torna possível analisar e optimizar a operação e enviar uma mensagem em tempo real das peças acabadas ao computador de controlo de produção ou ao ERP.
Mudanças rápidas de maquinação e maquinação variável de cinco páginas: Unidade de maquinação com fuso de fresagem de 5,0kW e cabeça angular rotativa HSK-F63 opcional para duas ferramentas, trocador automático de ferramentas e cabeças angulares opcionais.

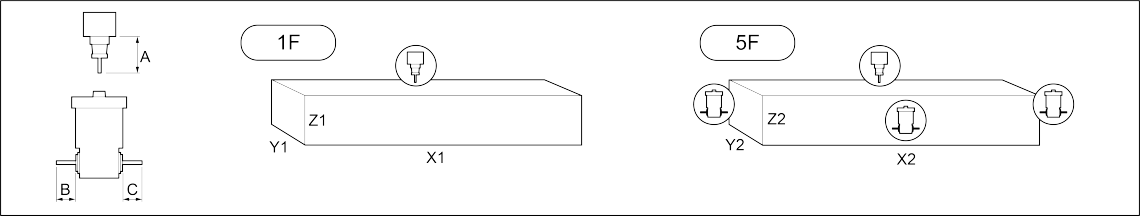

Maquinação de barras por cima e pela frente (opcional)
Processamento de perfis a partir da parte superior
Processamento de perfis a partir da parte frontal e traseira
(opcional)
Processamento de perfis a partir da parte superior e traseira
