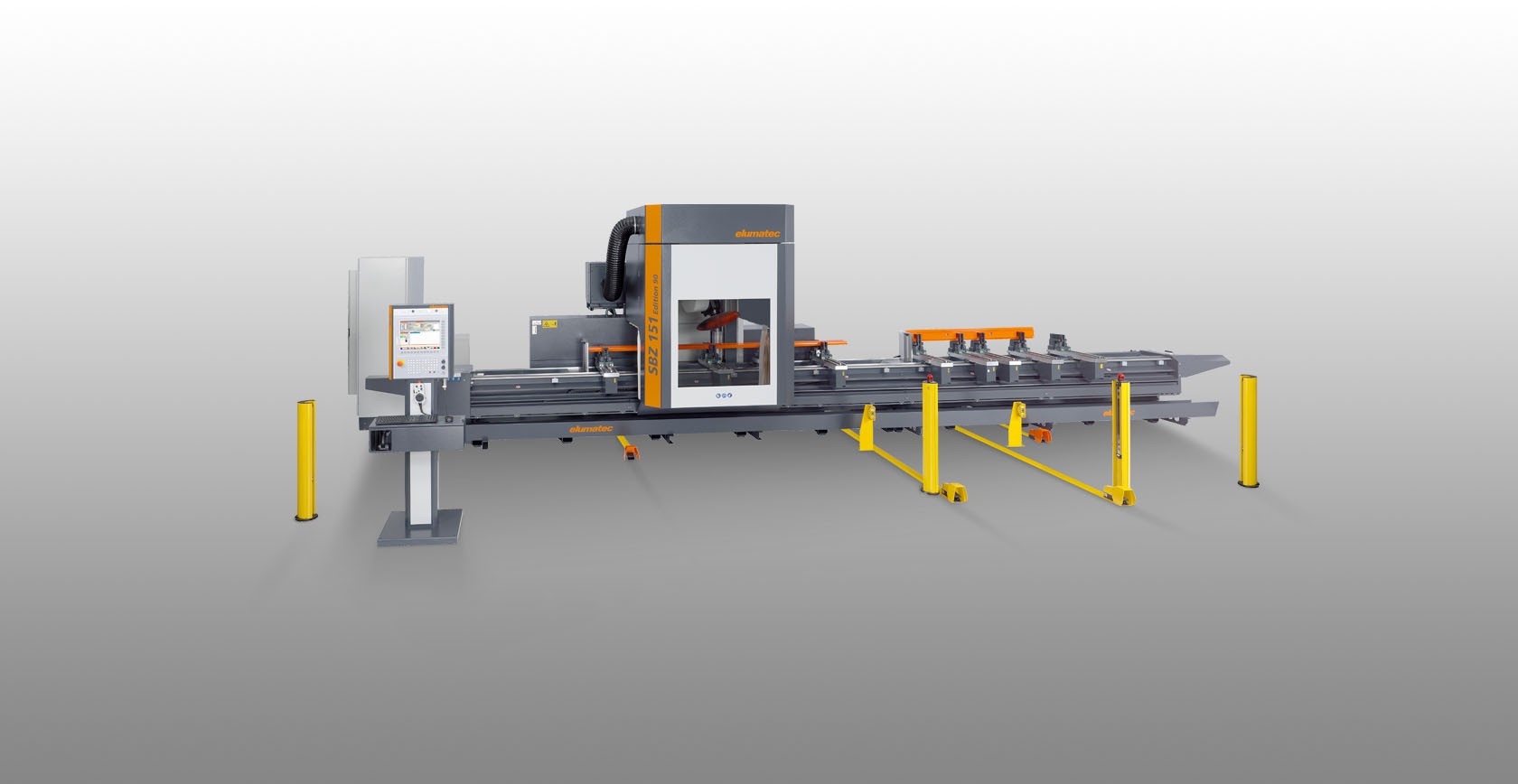

SBZ151


Edição 90 Centro estático

  • Centro estático de 5 eixos
  • Concebido para o processamento flexível e eficiente de perfis em alumínio e aço, de paredes finas

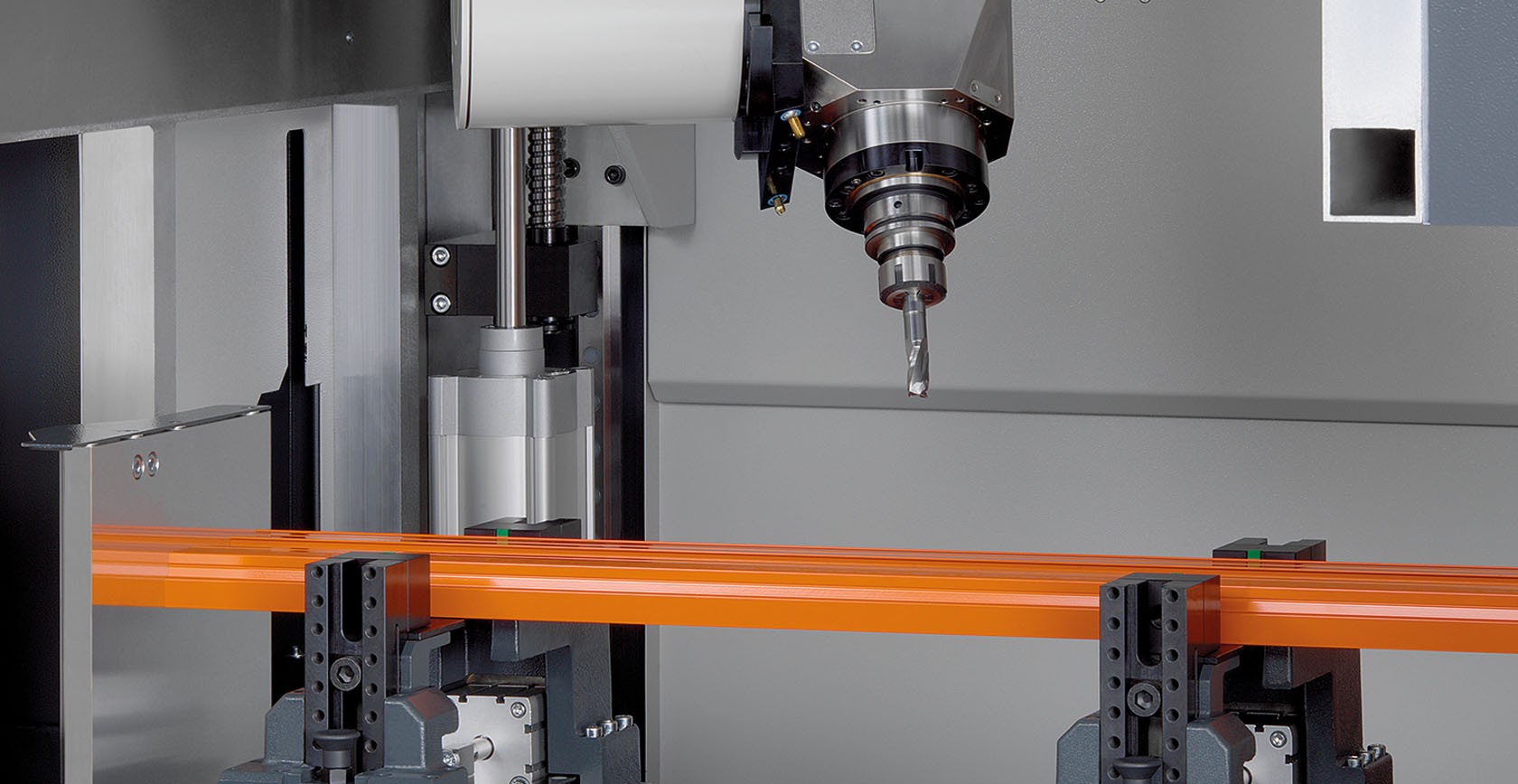

  • Todos os processos operacionais, tal como fresar, perfurar, cortar ou fresar roscas, malhetar e cortar, são realizados numa barra perfilada imóvel para preservar a superfície do perfil
  • Rápido posicionamento da máquina de processamento, com servo-acionamentos dinâmicos até 66 m/min.
  • Processamento em 6 lados. Do lado inferior com cabeça angular (opção)
  • Os mandris de ferramentas acompanhantes oferecem tempos curtos para trocar ferramentas e, consequentemente, ciclos de processamento ótimos
  • Um mandril é equipável com 13 ferramentas padrão e sete ferramentas especiais (cabeçote-fresador angular e fresador especial). Mais um mandril para o disco de corte com diâmetro de 400 mm ou 500 mm
  • Posicionamento autónomo dos fixadores com sistema de medição absoluta
  • Duas zonas de processamento separadas permitem um processamento no modo operacional alternado. Proteção de acesso por meio de vedações de proteção e avisador fotoelétrico
  • Controlo por CNC de 5 eixos, com sistema CNC autónomo, para o processamento tridimensional, entalhes e recortes
  • Devido ao uso do sistema de codificadores rotativos absolutos não necessita nenhum percurso de referência dos eixos
  • Conexões à rede e interface de USB
  • Terminal operacional com sistema operativo Windows e monitor TFT de 15"
  • Manutenção remota via internet
  • eluCloud-ready



Comprimentos processados

SBZ 151 Edição 90 – 6,0 m

  • Comprimento máx. processado com processamento frontal 5 680 mm
  • Comprimento máx. processado sem processamento frontal 6 000 mm



SBZ 151 Edição 90 – 7,3 m

  • Comprimento máx. processado com processamento frontal 6 980 mm
  • Comprimento máx. processado sem processamento frontal 7 300 mm



SBZ 151 Edição 90 – 9,0 m

  • Comprimento máx. processado com processamento frontal 8 680 mm
  • Comprimento máx. processado sem processamento frontal 9 000 mm



SBZ 151 Edição 90 – 10,3 m

  • Comprimento máx. processado com processamento frontal 9 980 mm
  • Comprimento máx. processado sem processamento frontal 10 300 mm



SBZ 151 Edição 90 – 12,0 m

  • Comprimento máx. processado com processamento frontal 11 680 mm
  • Comprimento máx. processado sem processamento frontal 12 000 mm



SBZ 151 Edição 90 – 13,3 m

  • Comprimento máx. processado com processamento frontal 12 980 mm
  • Comprimento máx. processado sem processamento frontal 13 300 mm



SBZ 151 Edição 90 – 15,0 m

  • Comprimento máx. processado com processamento frontal 14 680 mm
  • Comprimento máx. processado sem processamento frontal 15 000 mm



SBZ 151 Edição 90 – 16,3 m

  • Comprimento máx. processado com processamento frontal 15 980 mm
  • Comprimento máx. processado sem processamento frontal 16 300 mm



Versões mais compridas possíveis a pedido



Opções

  • Medição de comprimento automática em ambos os lados
  • Medição de comprimento automática em ambos os lados com curso Z
  • Medição de comprimento da ferramenta e controlo de quebras
  • Cortar roscas sem mandril de compensação
  • Dispositivo de ciclos
  • Apalpador 3D por rádio
  • Ferramentas
  • Mandris para ferramentas
  • Mandril para pinça de aperto
  • Pinças de aperto
  • Cabeças de fresar angulares para processar da parte inferior
  • Discos de corte
  • Transportadora de aparas
  • Aspiração de nuvens de vapor
  • Impressora de etiquetas
  • Scanner de códigos de barras
