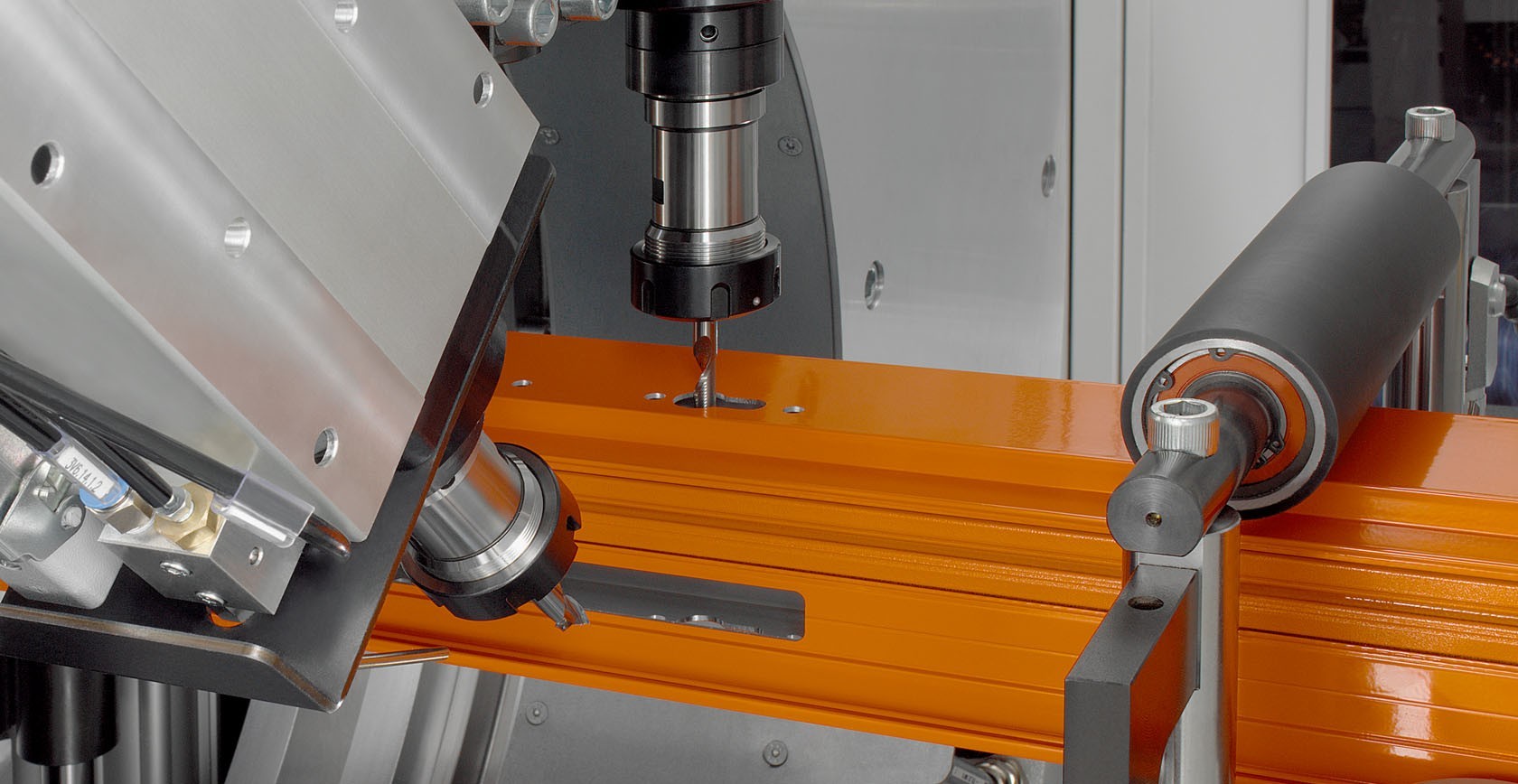

Čtyři vřetena, která lze flexibilně nasadit na příčný řez profilu, mohou obrábět profily v jakékoli úhlové kombinaci v rozmezí 0° až 360°. Rozmanitá upínací situace umožňuje perfektní výsledek frézování při nejrůznějších požadavcích na profil. Snadno přístupná oblast obrábění a držák nástrojů HSK-C 40 umožňují v případě potřeby rychlé přestavění stroje.
Obráběcí modul (Optional)
Pilový agregát (Optional)

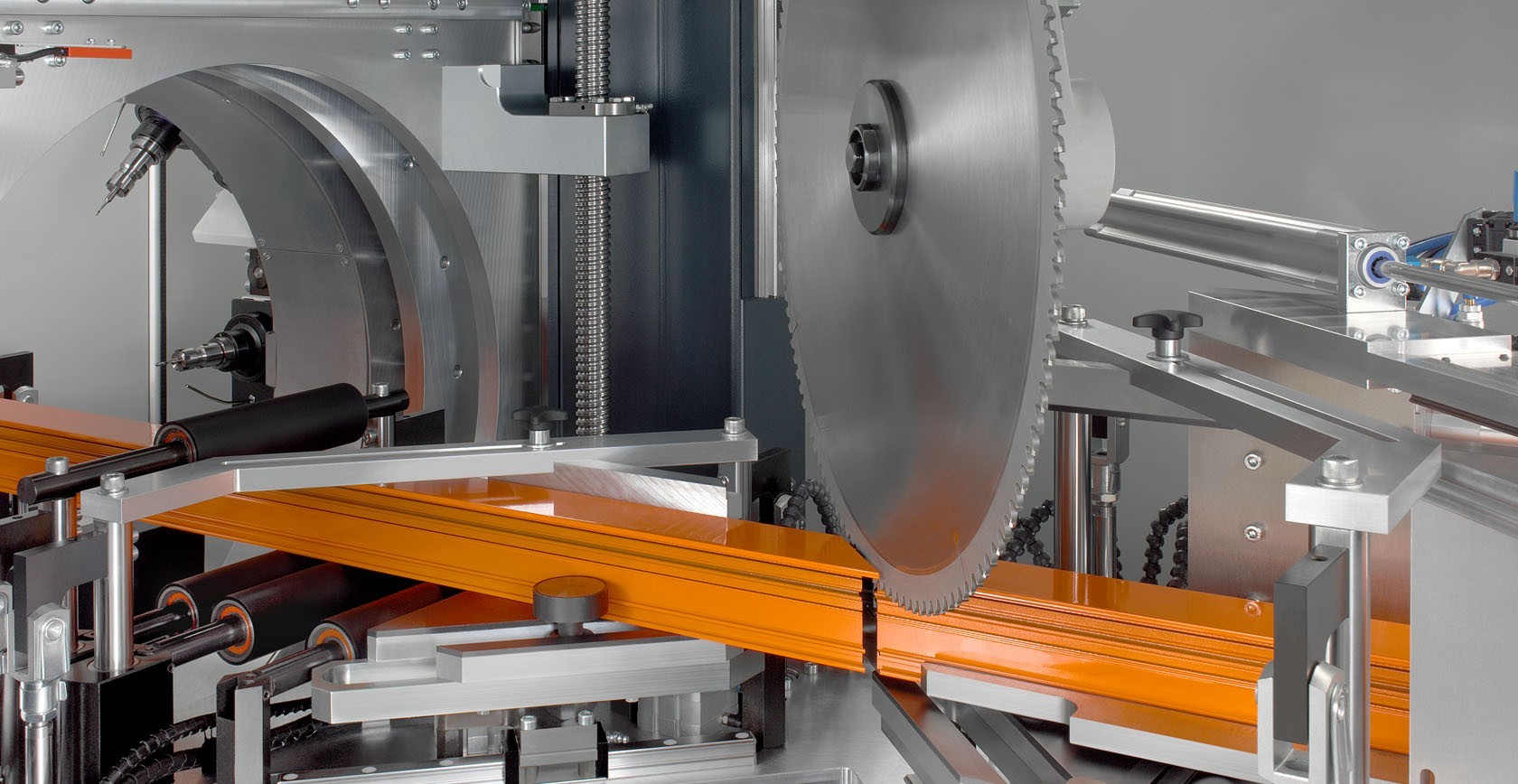

2osý pilový agregát s výkonem pohonu 5,5 kW má rozsah pojíždění 200 x 160 nebo 160 x 200 mm a umožňuje řezy v rozmezí od 45° do 135°.
Deskové upínače přitom zafixují obrobek naprosto spolehlivě. Výškově nastavitelné desky stolu zaručují bezporuchový transport profilů.
Výstup profilů pomocí vykládacího zásobníku (Optional)
U všech modelů pokládá vnější uchopovač obrobené profily šetrně na výstupní dopravník. Tím, že upínací systém dovede vnější uchopovač do polohy již při řezání, zaručuje kontrolované předávání a definované vytažení obrobeného materiálu, dokonce i u nejkratších délek. V případě potřeby lze vodicí válečky profilů a upínací desky přizpůsobit speciálním tvarům profilů pomocí rychlovýměnného systému. Při využití ručního způsobu zakládání mohou být individuálně automaticky obráběny a řezány dokonce i komplexnější profily.
Vstupní transport (Optional)

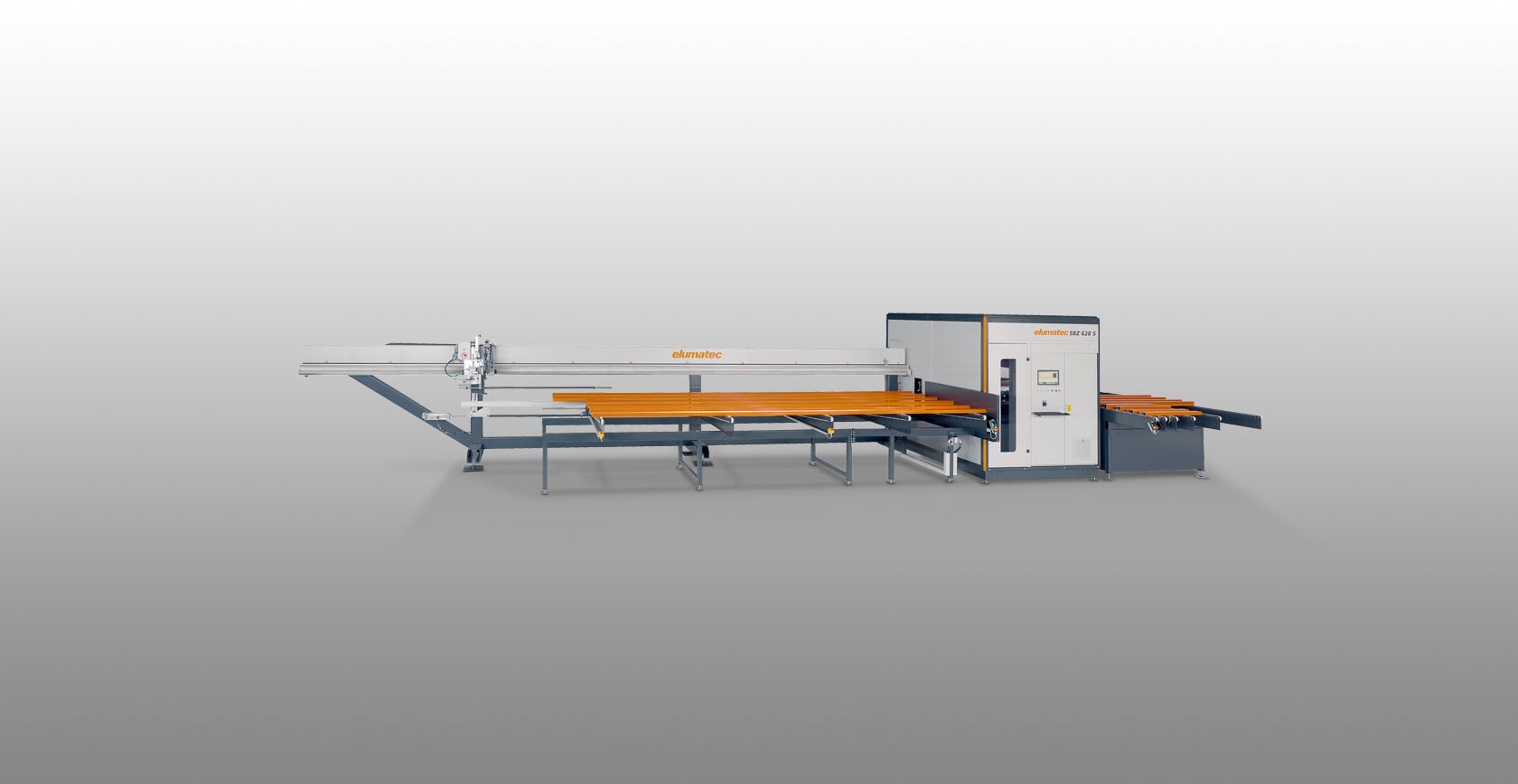

- Vkládací zásobník SBZ 628 S se může v závislosti na rozměru profilu osadit pěti až deseti profily o délce 3.000 - 7.600 mm.
- Stroj SBZ 628 S je standardně vybavený pěti podpěrnými rameny a pěti zdvihacími válečky.
- Podpěrná ramena a zdvihací válečky se mohou rozšířit na devět.
- Zpracování zbytkových tyčí se provádí ručním vkládáním do zdvihací stanice.
Uchopovací systém (Optional)
Uchopovací systém přivádí sám komplexní příčné řezy profilů pomocí lineárního servopohonu ve velmi krátkých časech přesně do polohy obrábění. Pomocí specifických dat profilu je automaticky nastavena pozice uchopovacího zařízení.
Upnutí profilů (Optional)
Válečkové upínače fixují profil spolehlivě a plně automaticky. Upínače mohou pojíždět po celé délce tyče a je možné je nastavovat i během procesu obrábění. Díky tomu jsou schopny vyrovnávat tolerance profilů a dokonale upnout a stlačit nejrůznější profily i s „obtížnou“ geometrií.
