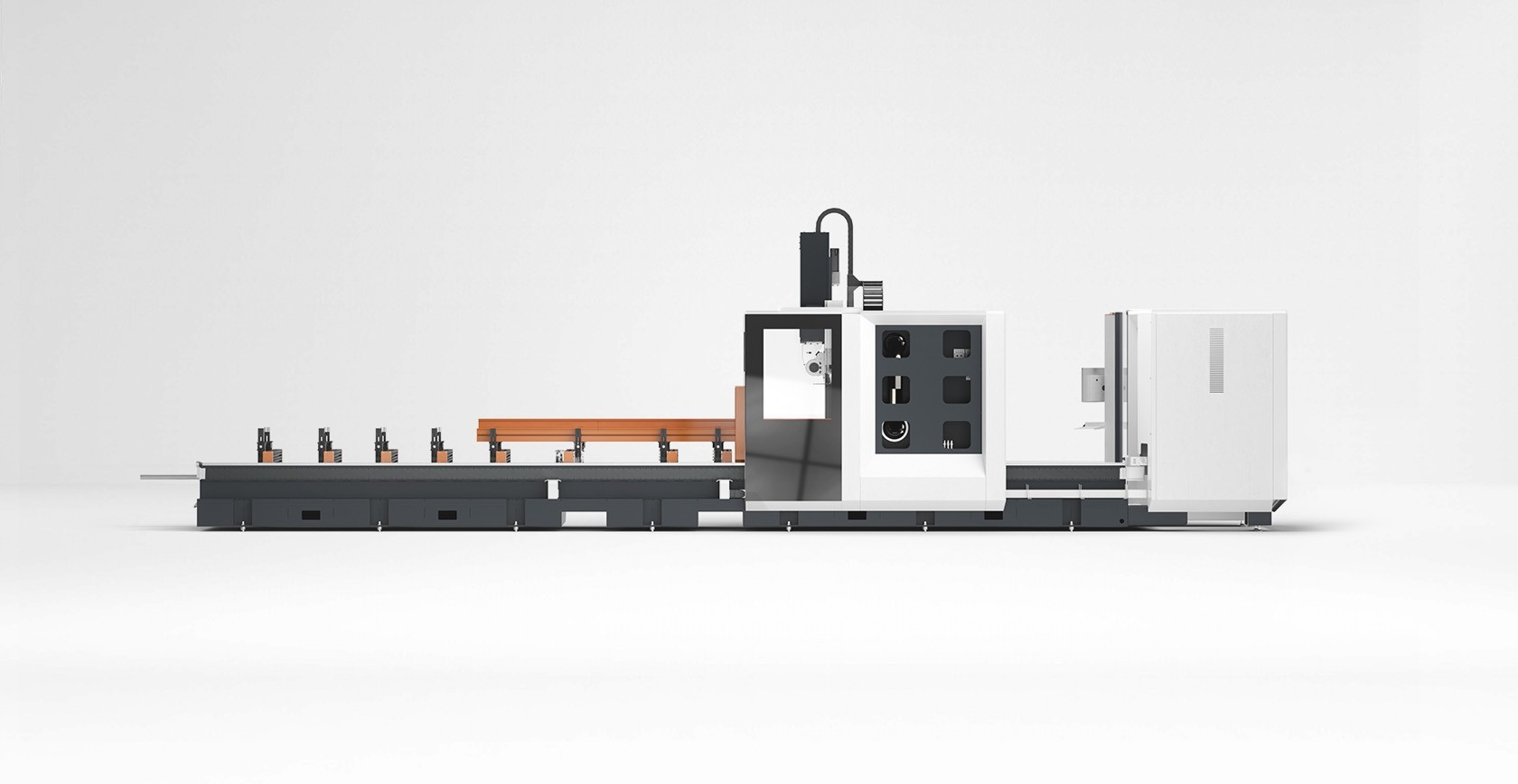

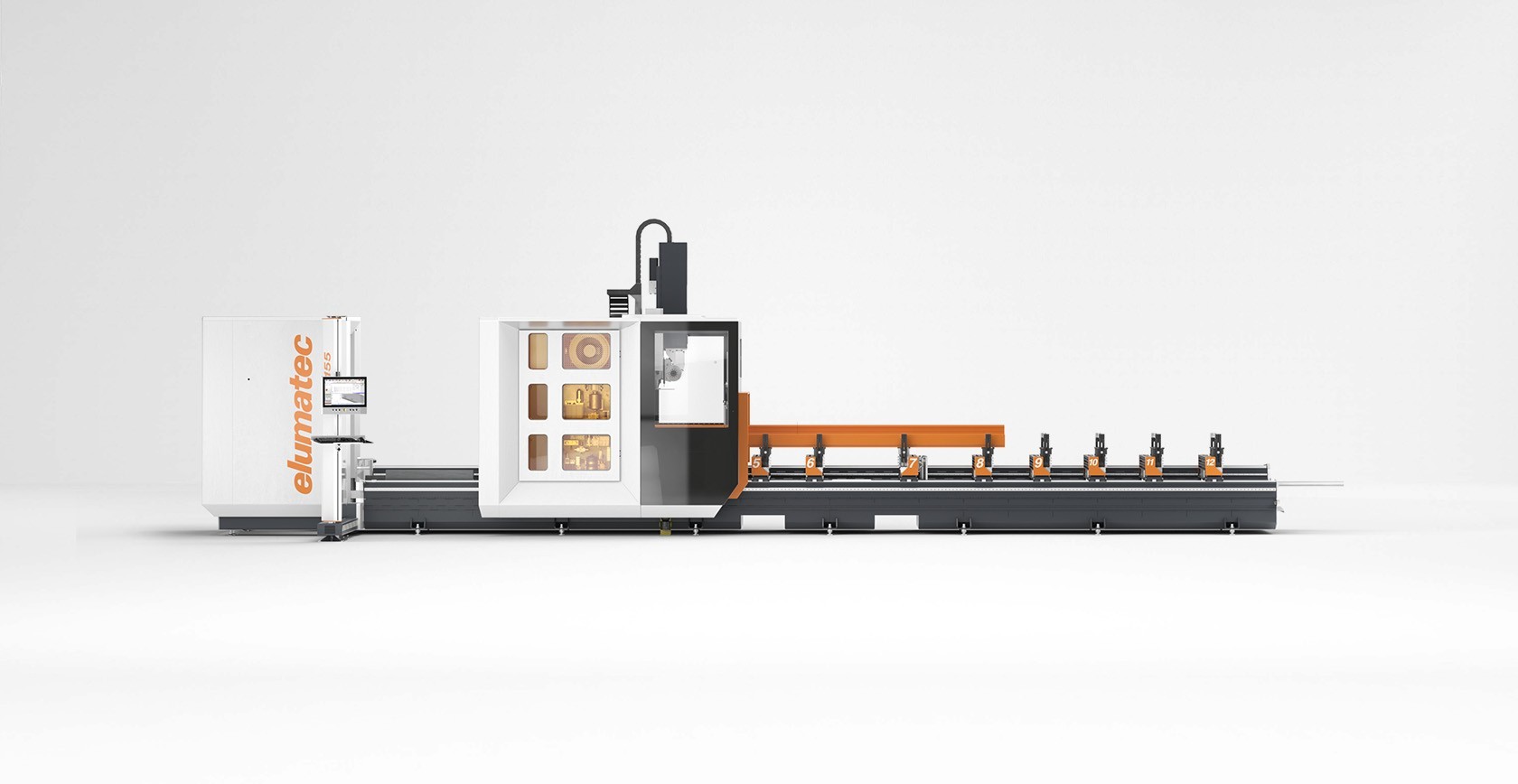

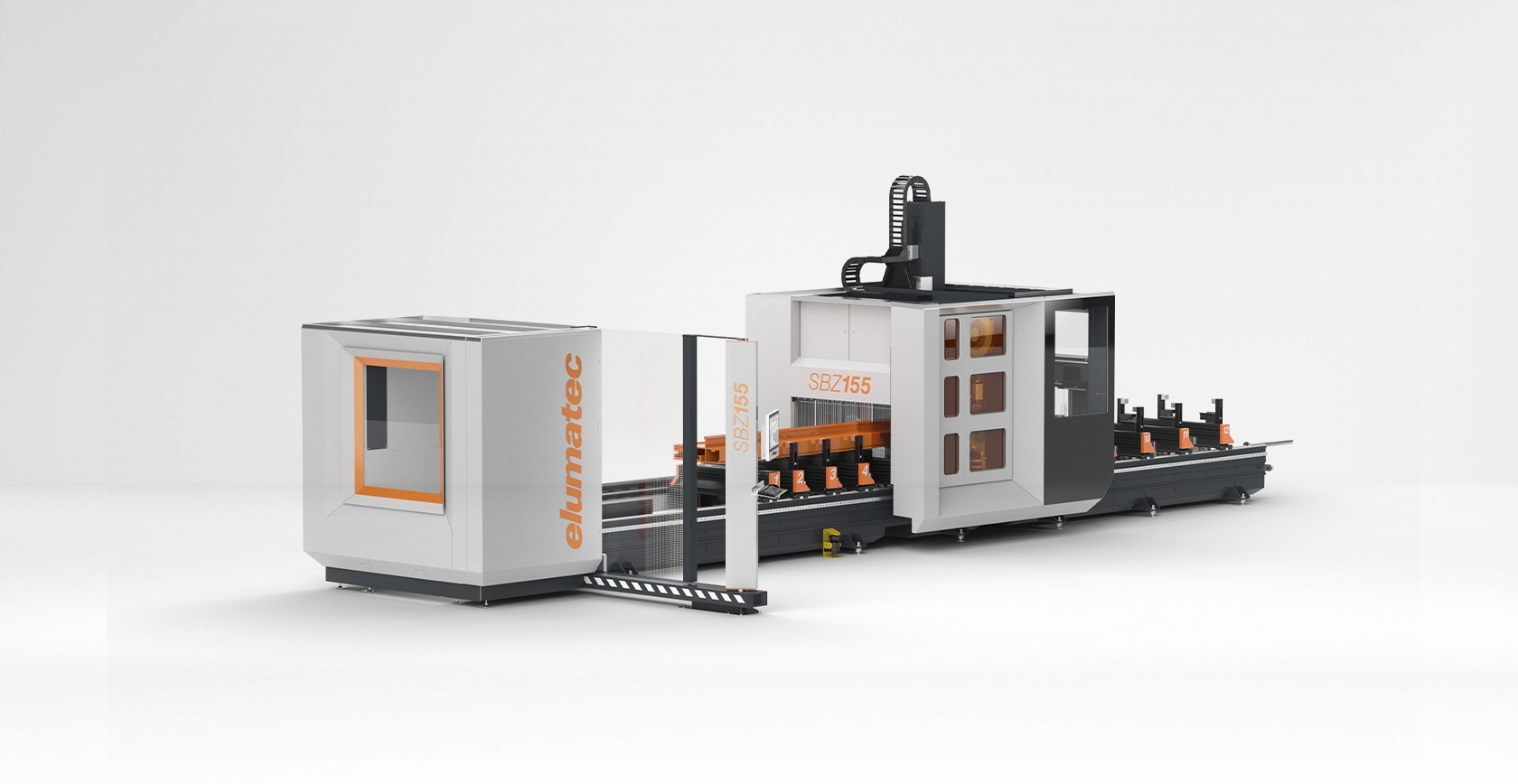

SBZ 155 Centrum pro obrábění tyčí

Pětiosé profilové obrábění pro nejvyšší požadavky, poprvé v portálovém provedení: Centrum pro obrábění tyčí SBZ 155 jako nový top model elumatec kombinuje dosud nedosažené výkonnostní parametry s převratným designem. Kompaktní, flexibilní, rychlý: SBZ 155 je milníkem v automatizovaném CNC obrábění hliníkových a tenkostěnných ocelových profilů – také díky šestistrannému obrábění a prostorově úspornému pohonu Gantry, které jsou k dispozici volitelně.



S obráběcím strojem SBZ 155 mohou uživatelé z oblasti kovových konstrukcí a průmyslu využívat výhod krátkých časů výměny nástrojů zaručujících optimální obráběcí cykly a obrovskou flexibilitu. Velké mobilní zásobníky lze osadit 14 standardními nástroji. Kromě toho je v závislosti na individuální konfiguraci k dispozici až šest speciálních nástrojů a dva pilové kotouče o průměru 200 nebo 550 mm. Portálová konstrukce a dvouzónová obráběcí oblast umožňují odebírání a průchod profilů o průřezu až 1 000 x 380 mm a flexibilní práci v kyvadlovém provozu. SBZ 155 lze připravit podle individuálních požadavků zákazníků společnosti elumatec s mnoha možnostmi výbavy. Žádný požadavek nezůstane nesplněn - od oboustranného automatického měření délky až po snímač čárových kódů. Univerzálním zařízením je také eluCloud Ready a vyhovuje tak požadavkům Průmyslu 4.0.



  • 5osé profilové obráběcí centrum v portálovém provedení
  • Určeno pro flexibilní a efektivní zpracování hliníkových a tenkostěnných ocelových profilů
  • Všechny operace jako frézování, vrtání, řezání závitů, frézování závitů, vrubování a řezání probíhají, když je profilová tyč v klidu, aby byl chráněn povrch profilu
  • Rychlé polohování procesorové jednotky rychlostí až 100 m/min. prostřednictvím dynamických servopohonů
  • 6stranné obrábění. Zespodu s úhlovou hlavou (volitelně)
  • Pojízdné zásobníky nástrojů zajišťují krátké doby výměny nástrojů a tím optimální obráběcí cykly
  • Zásobník může být vybaven 14 standardními nástroji a 4 + 6 speciálními nástroji (úhlová frézovací hlava a speciální fréza). Vhodné také pro uchycení 2 pilových kotoučů s D=200 mm a D=550 mm.
  • Autonomní polohování upínek s absolutním systémem měření
  • Dvě oddělené zóny zpracování umožňují zpracování v kyvadlovém režimu. Zabezpečení vstupu je zajištěno bočními ochrannými ploty, světelnými závorami a centrální ochranou prostoru laserem
  • 5osé CNC řízení se soběstačným CNC pro prostorové zpracování, vrubování a řezání
  • Díky použití systému absolutního otočného snímače není vyžadován žádný referenční pohyb os
  • Síťové připojení a USB rozhraní
  • Operační terminál s operačním systémem Windows a 15" plochou obrazovkou
  • Vzdálená údržba přes internet
  • eluCloud připraven


MOŽNOSTI

  • Automatické měření délky na obou stranách
  • Automatické měření délky na obou stranách s Z-zdvihem
  • Měření délky nástroje a kontrola zlomení
  • Závitování bez kompenzačního sklíčidla
  • časovací zařízení
  • 3D rádiová sonda
  • nástroje
  • držáky nástrojů
  • kleštinové sklíčidlo
  • kleštiny

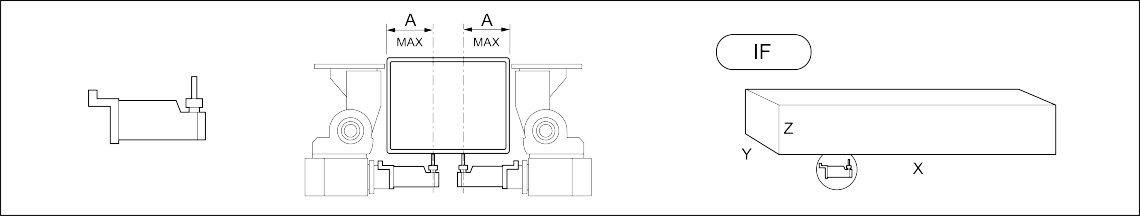

  • Úhlové frézovací hlavy pro zpracování zespodu
  • pilové kotouče
  • dopravník třísek
  • odsávání výparů
  • tiskárna štítků
  • Čtečka kódů
SBZ 155 Sledování procesu elumatec

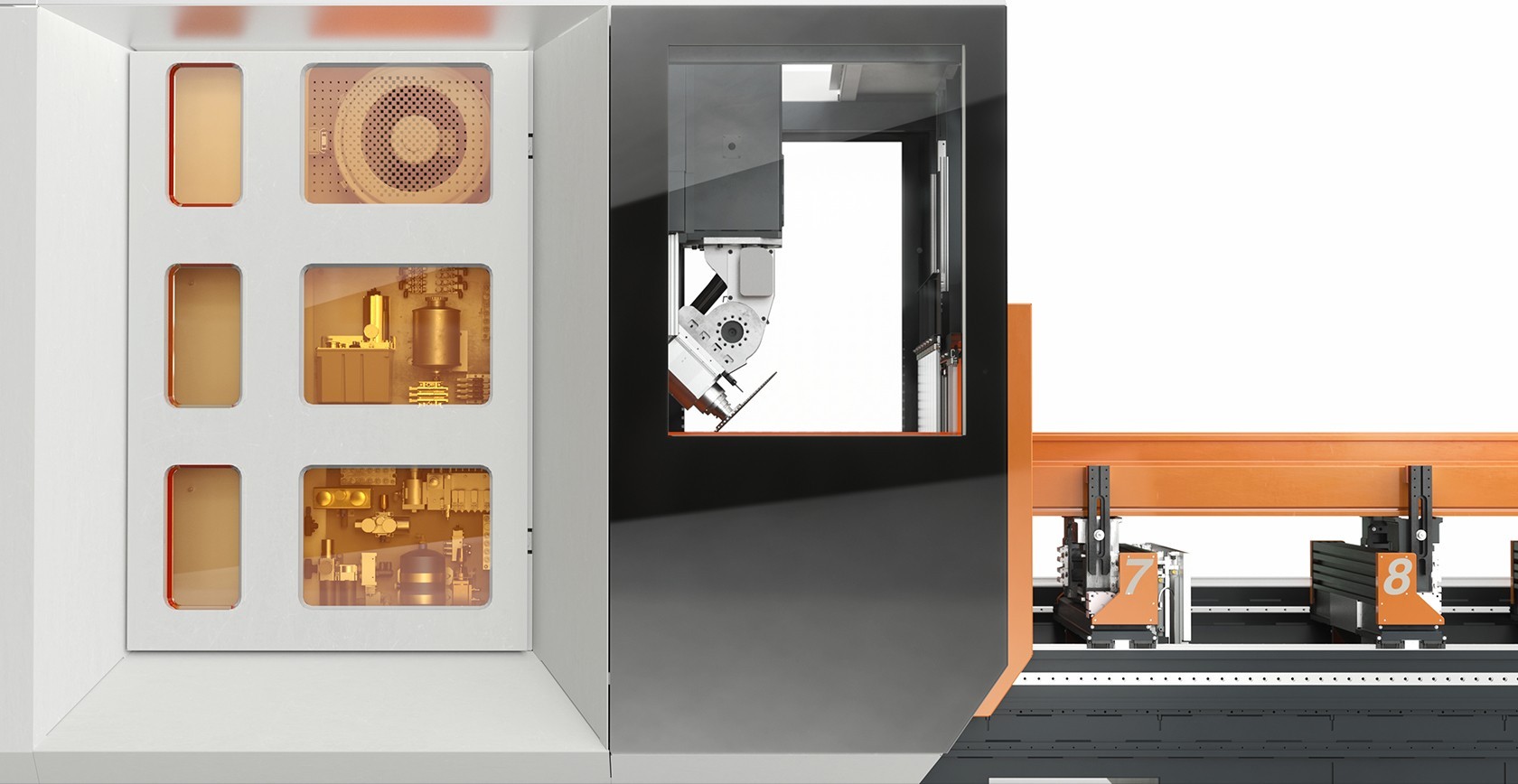

SBZ 155 Obráběcí oblast s výměníkem nástrojů/desek elumatec

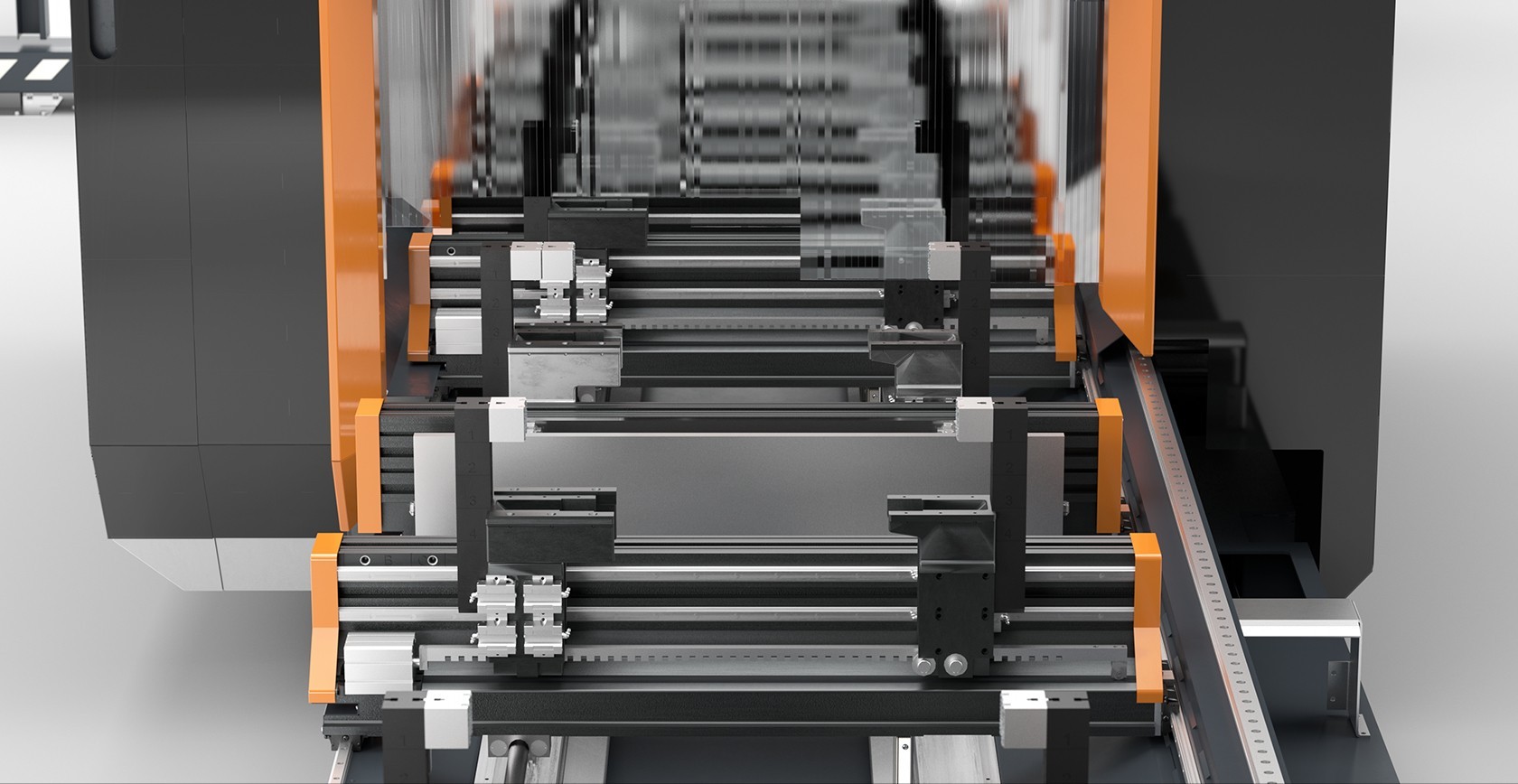

SBZ 155 Vkládací poloha upínače s rychlým nastavením elumatec

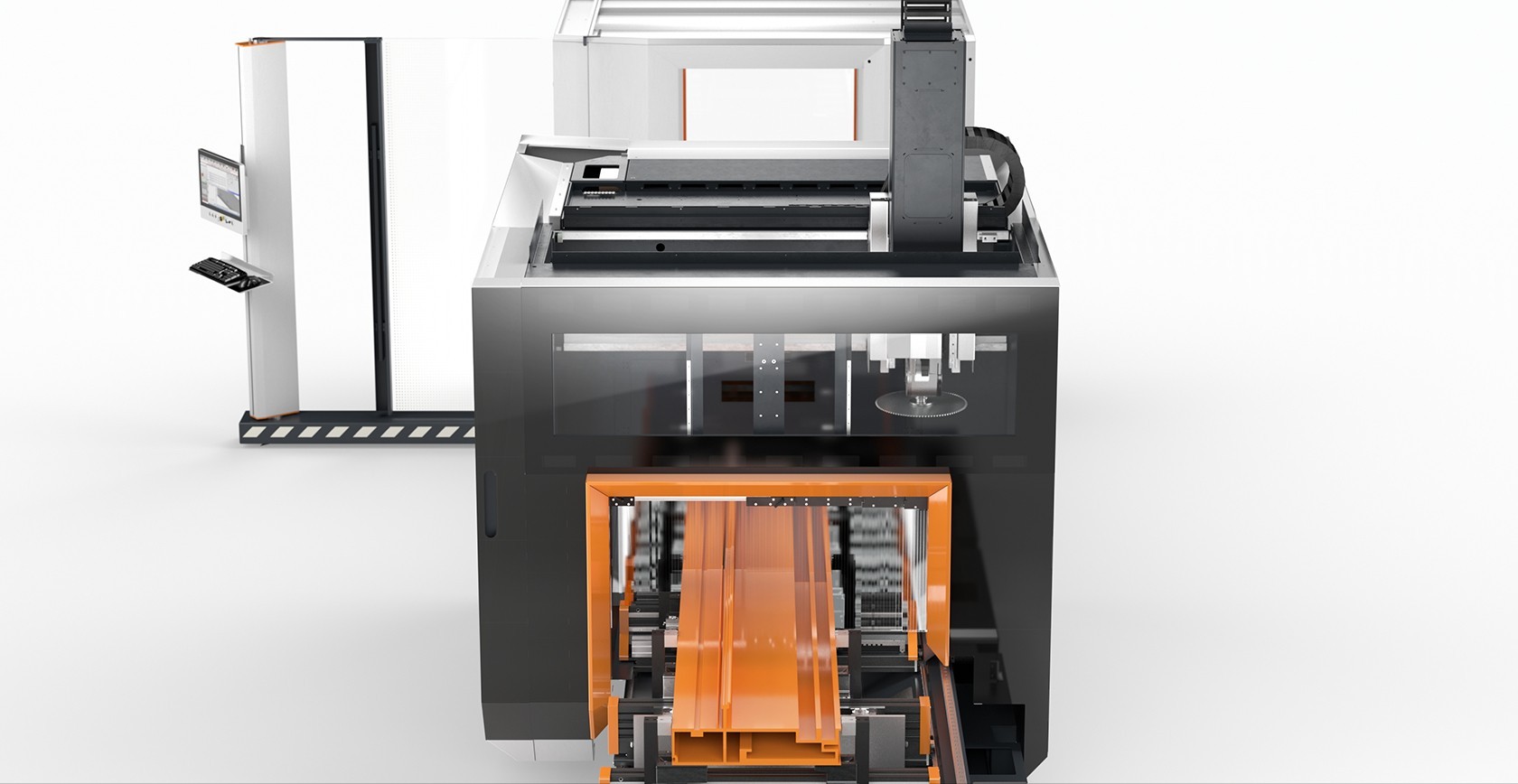

SBZ 155 Portálová konstrukce pro obrábění velkých profilů elumatec
SBZ 155 Ochrana oblasti laserem elumatec
SBZ 155 Lavorazione del profilo dall'alto elumatec
SBZ 155 Lavorazione del profilo dall'alto e dal fronte elumatec
SBZ 155 Lavorazione del profilo a 6 lati elumatec
