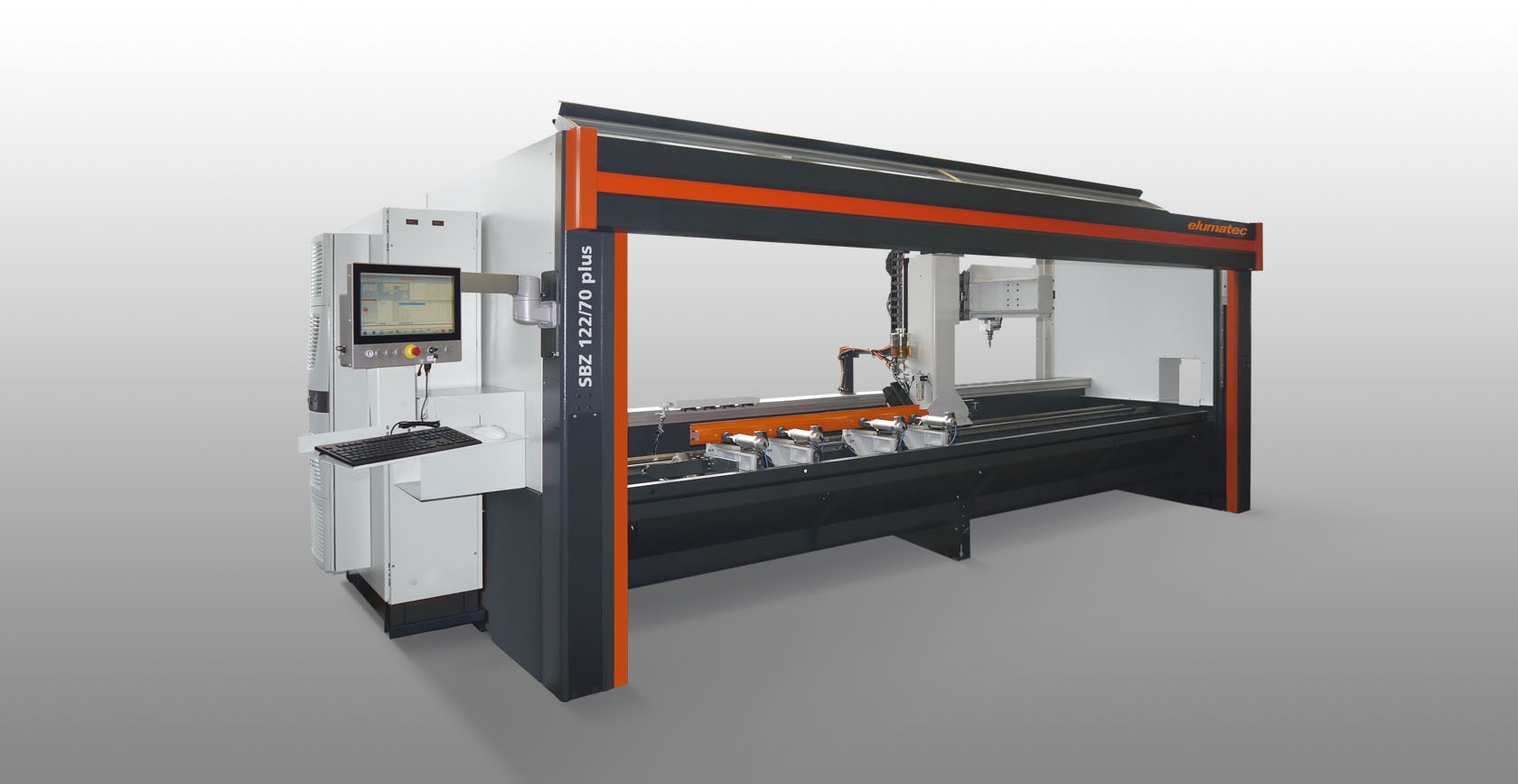

SBZ122/70 Plus

Centrum pro obrábění tyčí

home / produkt od a do z / S

Pro hospodárné a racionální obrábění hliníkových, plastových a tenkostěnných ocelových profilů
Všechny pracovní operace jako frézování, vrtání a řezání závitů se provádějí na profilové tyči v klidové poloze, aby nedošlo k poškození povrchu profilu
Pracovní výsledky se zlepší inteligentní řídicí technologií
Rychlé polohování obráběcího agregátu až 60 m/min. díky dynamickým servopohonům
Řezání závitů bez vyrovnávací vložky
Automatické rozpoznávání a polohování upínek
Automatický výměník nástrojů se čtyřmi ukládacími místy pro nástroje (bez nástrojů)
Moderní 3osé řízení
Ergonomická práce díky modernímu šikmému loži
Není potřebná referenční jízda hlavních os díky použití systému absolutního měření
Zamezení kolizím pomocí automatickému rozpoznávání a polohování upínek
Power-Torque- frézovací motor se silným točivým momentem s uzavřenou regulací otáček pro krátké doby rozběhu a brzdění vřetena
Certifikované, do pohonu integrované bezpečnostní funkce
Nízkou spotřebu energie zaručuje inteligentní regulační technika
Energeticky účinné díky kruhovému spojení pohonů os
Záložní zdroj napájení (UPS)
Operační systém Windows
Plochá obrazovka 15,6“, procesor i315“, přípojky USB a síťová přípojka
Jednoduché a komfortní zadávání programu pomocí eluCam na ovládacím terminálu i během procesu obrábění
Dálková údržba prostřednictvím internetového přístupu

Vybavení stroje

Vzduchem chlazené frézovací vřeteno 8 kW, S1
Kabina k ochraně obsluhy
Čtyři horizontální pneumatické upínky materiálu
Jeden materiálový doraz, vlevo
Upnutí nástroje HSK-F63
Mazání minimálním množstvím maziva
Vysoce výkonný řezný prostředek
Ruční ovládací přístroj
Hloubkoměr

Možnosti vybavení

Nástroje
Držáky nástrojů
Automatický výměník nástrojů pro max. čtyři standardní nástroje
Automatický výměník nástrojů pro úhlovou hlavu
Rotační úhlová hlava HSK-F63 pro dva nástroje
Chladicí přístroj Green-Line pro skříňový rozvaděč se sníženou spotřebou energie
Čtečka čárových kódů
Ochranná kabina dle volby kolem dokola uzavřená
Standardně čtyři upínky. Možnost rozšíření až na osm upínek
Doraz materiálu vpravo pro obrábění nadměrných délek
Dodatečný doraz pro obrábění
nadměrných délek vlevo
Měření délky oboustranně
Dvojité upínky a další příslušenství na vyžádání
Deskový počítač 18,5“, procesor i5
Deskový počítač 21,6“, procesor i7
Držák na poznámky
Protihlukový kryt
Odvod třísek pomocí van

Požadovat předběžný rozpočet

Rozsah obrábění osa Y a Z (Optional)

Obrábění tyčí shora

Rozsah obrábění osa Y a Z (Optional)

Obrábění tyčí zpředu a zezadu (možnost vybavení)

Rozsah obrábění osa Y a Z (Optional)

Obrábění tyčí shora a zezadu (možnost vybavení)

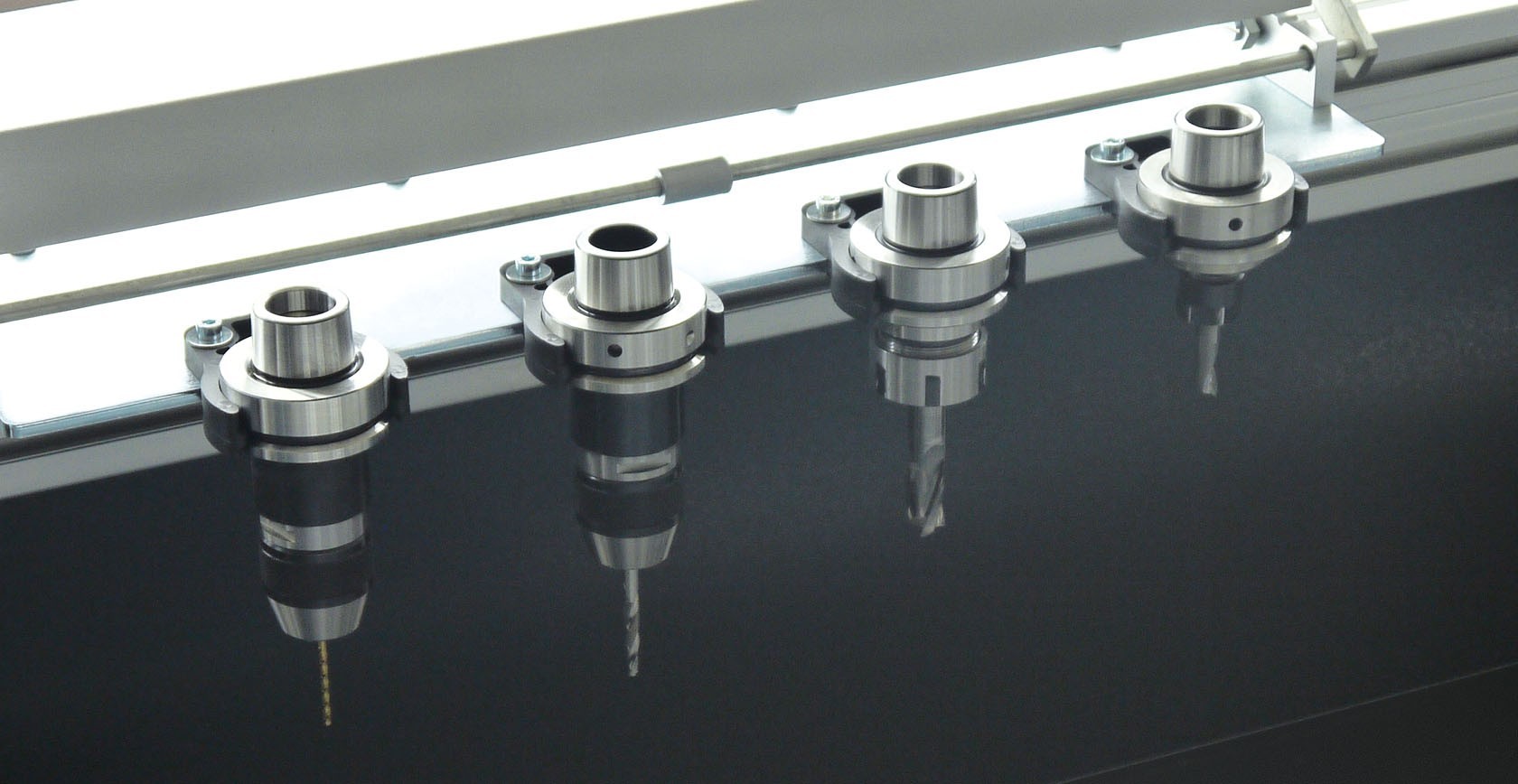

Zásobník nástrojů (Optional)

Modely SBZ 122 s délkou obrábění čtyři metry jsou standardně dodávány se stacionárním zásobníkem nástrojů se čtyřmi místy. V případě potřeby lze umístit přídavné zásobníky nástrojů podél osy X. (16 standardních nástrojů a dvě úhlové hlavy)

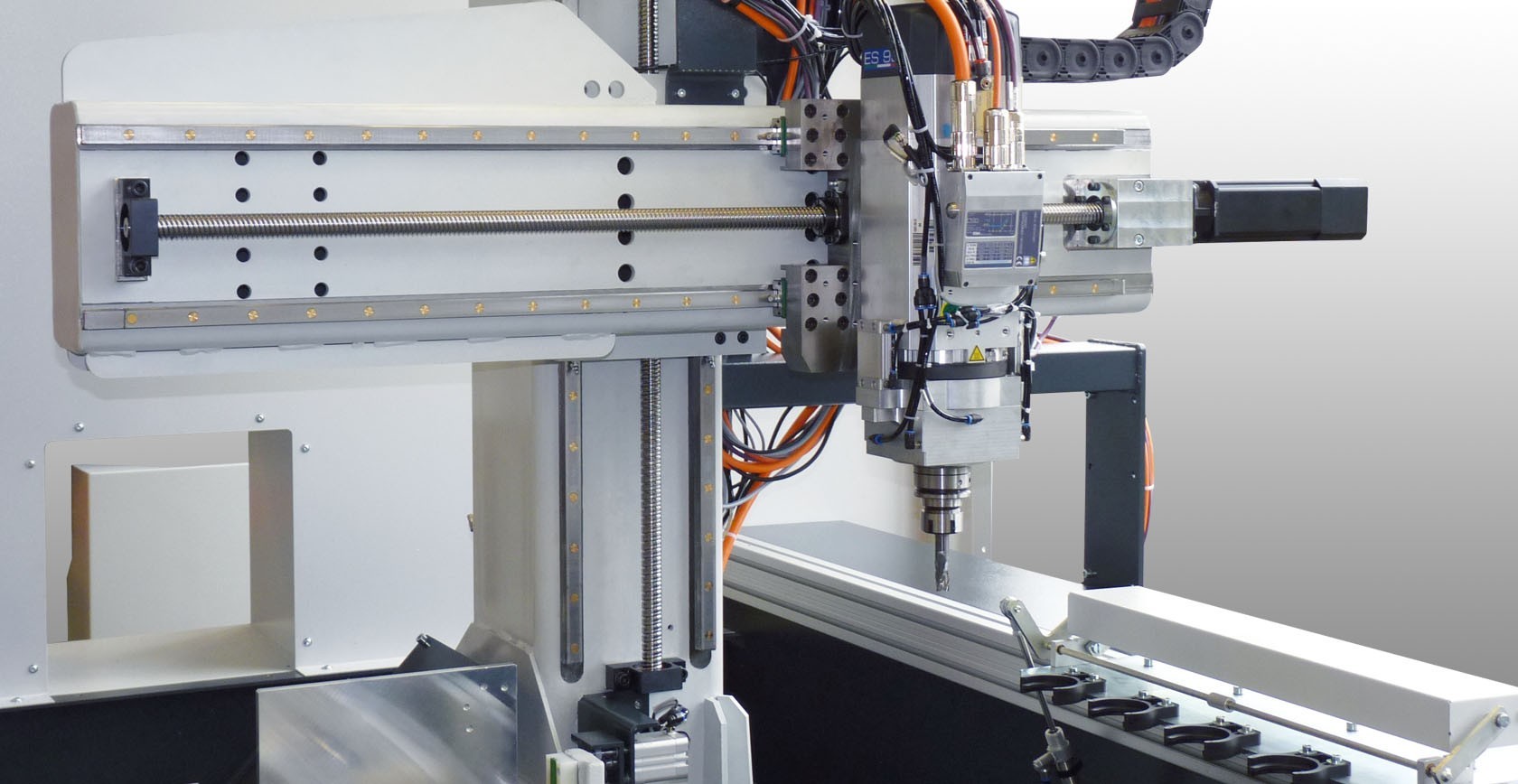

Obráběcí agregát (Optional)

Technické údaje

Ostatní produkty

SBZ 122/70 Plus
Max. délka obrábění bez čelního obrábění	4.150 mm
Max. délka obrábění s čelním obráběním	4.000 mm (možnost)
Dráha pojíždění osy X	4.295 mm, Vmax. 60 m/min.
Dráha pojíždění osy Y	910 mm, Vmax. 45 m/min.
Dráha pojíždění osy Z	475 mm, Vmax. 45 m/min.
Směr obrábění	1 (nahoře), (5 volitelně)
Přesnost polohování	+/- 0,1 mm
Otáčky vřetena frézky	max. 24.000 ot./min.
Výkon vřetena frézky	8 kW, S1 se zpětným vedením (vzduchem chlazené)
Upnutí nástroje	HSK-F63
Výměna nástrojů	automaticky
Místa pro odkládání nástrojů v automatickém zásobníku	4 (max. 16)
Úhlová hlava	volitelné příslušenství
Průměr kotoučové frézy	100 mm
Průměr pilového kotouče	-
Délka nástroje (od rozměru kužele)	max. 150 mm
Posunutí upínače	automaticky
Upínač	Basic (s kruhovým vedením)
Software	eluCam
Přípojka stlačeného vzduchu	>7 barů
Elektrické připojení	400 V, 3~, 50 Hz, 25 A
Spotřeba vzduchu za minutu	cca 185 l s postřikováním
Celková délka	6.592 mm
Hloubka	2.171 mm
Výška	3.000 mm
Hmotnost	cca 2.900 kg
