Optimální výsledky obrábění profilů do délky až 3 000 mm díky materiálovému dorazu vlevo a čtyřem kompaktním upínačům z lité oceli tlumícím vibrace ve štíhlém provedení s vysokou tuhostí. Jednotlivé upínací kusy a vložky můžete jednoduše doplňovat a vkládat. Lineární vedení umožňují přesné automatické nastavení upínací techniky. Volitelně lze SBZ 118/20 vybavit dvěma přídavnými upínači a materiálovým dorazem vpravo. Díky průchodům pro materiál v ochranné kabině a měnícím se dorazem je možné obrábět i delší profily více než 3 m.
Materiálový doraz, automatický upínač, delší profily (Optional)
HMI a řízení strojů (Optional)
Rychlý vstup do obrábění CNC: SBZ 118/20 běží na systému Windows a ovládá se prostřednictvím osvědčeného uživatelského rozhraní ECI řady SBZ 1xx. Používají se aktuální hardwarové a řídicí technologie. Volitelně lze prostřednictvím eluCadu ovládat různé programy pro kovové konstrukce a k dispozici jsou všechny funkce modulu CAD-CAM z průmyslového sektoru. Stejně jako větší centra CNC od společnosti elumatec je i kompaktní SBZ 118/20 eluCloud Ready připraveno pro požadavky Industrie 4.0: Údaje o stroji a procesní data lze zaznamenávat a volitelně vyhodnocovat. To umožňuje analyzovat a optimalizovat provoz, a odesílat zprávy o hotových dílech v reálném čase do počítače pro řízení výroby nebo do systému ERP.
Obráběcí agregát (Optional)

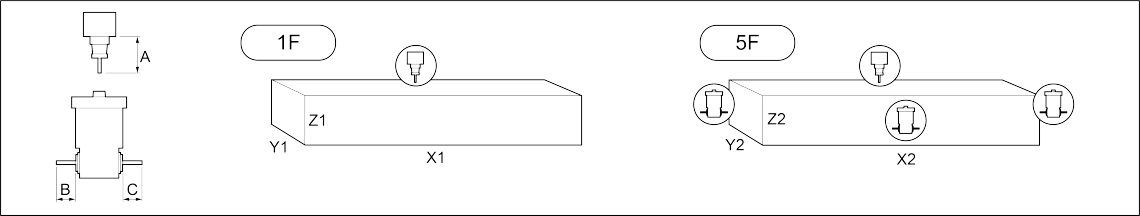

Rychlé změny obrábění a variabilní obrábění z pěti stran: Obráběcí agregát s frézovacím vřetenem 5,0kW a volitelnou rotační úhlovou hlavou HSK-F63 pro dva nástroje, s automatickým výměníkem nástrojů a volitelnými úhlovými hlavami.
Zásobníky nástrojů
Krátké časy výměny díky současně jedoucímu zásobníku pro pět nástrojů pro obrábění shora. Díky dvěma volitelným zásobníkům pro dvě rotační úhlové hlavy (se 2 nástroji) lze stroj rozšířit na 5stranné obrábění.
Šikmé lože a velká pracovní oblast (Optional)
Vynikající ergonomie: Obráběcí jednotka (osa X-Y-Z) se pohybuje na loži stroje, které je konstruováno jako šikmé lože. Díky sklonu 45 stupňů padají třísky dolů, což výrazně usnadňuje čištění. Při vkládání profilu se obsluha může přiblížit ke stolu stroje, a tak pracovat ergonomicky. Stroj také kombinuje velkou pracovní oblast s nejlepší stabilitou při obrábění na minimální potřebné k postavení.
Materiálový doraz, automatický upínač, delší profily (Optional)
Optimální výsledky obrábění profilů do délky až 3 000 mm díky materiálovému dorazu vlevo a čtyřem kompaktním upínačům z lité oceli tlumícím vibrace ve štíhlém provedení s vysokou tuhostí. Jednotlivé upínací kusy a vložky můžete jednoduše doplňovat a vkládat. Lineární vedení umožňují přesné automatické nastavení upínací techniky. Volitelně lze SBZ 118/20 vybavit dvěma přídavnými upínači a materiálovým dorazem vpravo. Díky průchodům pro materiál v ochranné kabině a měnícím se dorazem je možné obrábět i delší profily více než 3 m.
HMI a řízení strojů (Optional)
Rychlý vstup do obrábění CNC: SBZ 118/20 běží na systému Windows a ovládá se prostřednictvím osvědčeného uživatelského rozhraní ECI řady SBZ 1xx. Používají se aktuální hardwarové a řídicí technologie. Volitelně lze prostřednictvím eluCadu ovládat různé programy pro kovové konstrukce a k dispozici jsou všechny funkce modulu CAD-CAM z průmyslového sektoru. Stejně jako větší centra CNC od společnosti elumatec je i kompaktní SBZ 118/20 eluCloud Ready připraveno pro požadavky Industrie 4.0: Údaje o stroji a procesní data lze zaznamenávat a volitelně vyhodnocovat. To umožňuje analyzovat a optimalizovat provoz, a odesílat zprávy o hotových dílech v reálném čase do počítače pro řízení výroby nebo do systému ERP.
Obráběcí agregát (Optional)
Rychlé změny obrábění a variabilní obrábění z pěti stran: Obráběcí agregát s frézovacím vřetenem 5,0kW a volitelnou rotační úhlovou hlavou HSK-F63 pro dva nástroje, s automatickým výměníkem nástrojů a volitelnými úhlovými hlavami.
Zásobníky nástrojů
Krátké časy výměny díky současně jedoucímu zásobníku pro pět nástrojů pro obrábění shora. Díky dvěma volitelným zásobníkům pro dvě rotační úhlové hlavy (se 2 nástroji) lze stroj rozšířit na 5stranné obrábění.
Šikmé lože a velká pracovní oblast (Optional)
Vynikající ergonomie: Obráběcí jednotka (osa X-Y-Z) se pohybuje na loži stroje, které je konstruováno jako šikmé lože. Díky sklonu 45 stupňů padají třísky dolů, což výrazně usnadňuje čištění. Při vkládání profilu se obsluha může přiblížit ke stolu stroje, a tak pracovat ergonomicky. Stroj také kombinuje velkou pracovní oblast s nejlepší stabilitou při obrábění na minimální potřebné k postavení.
Materiálový doraz, automatický upínač, delší profily (Optional)
Optimální výsledky obrábění profilů do délky až 3 000 mm díky materiálovému dorazu vlevo a čtyřem kompaktním upínačům z lité oceli tlumícím vibrace ve štíhlém provedení s vysokou tuhostí. Jednotlivé upínací kusy a vložky můžete jednoduše doplňovat a vkládat. Lineární vedení umožňují přesné automatické nastavení upínací techniky. Volitelně lze SBZ 118/20 vybavit dvěma přídavnými upínači a materiálovým dorazem vpravo. Díky průchodům pro materiál v ochranné kabině a měnícím se dorazem je možné obrábět i delší profily více než 3 m.
