SBZ122/71


Centrum pro obrábění tyčí

  • Pro hospodárné a racionální obrábění hliníkových, plastových a tenkostěnných ocelových profilů
  • Všechny pracovní operace jako frézování, vrtání a řezání závitů se provádějí na profilové tyči v klidové poloze, aby nedošlo k poškození povrchu profilu
  • Rotační jednotka integrovaná do vřetena (otáčecí zařízení) umožňuje nastavení rotační úhlové hlavy na 0°-90°-180°-270°
  • Pracovní výsledky se zlepší díky inteligentní regulační technice
  • Rychlé polohování obráběcího agregátu až se 120 m/min. díky dynamickým servopohonům
  • Řezání závitů bez vyrovnávací vložky
  • Automatické rozpoznávání a polohování upínače

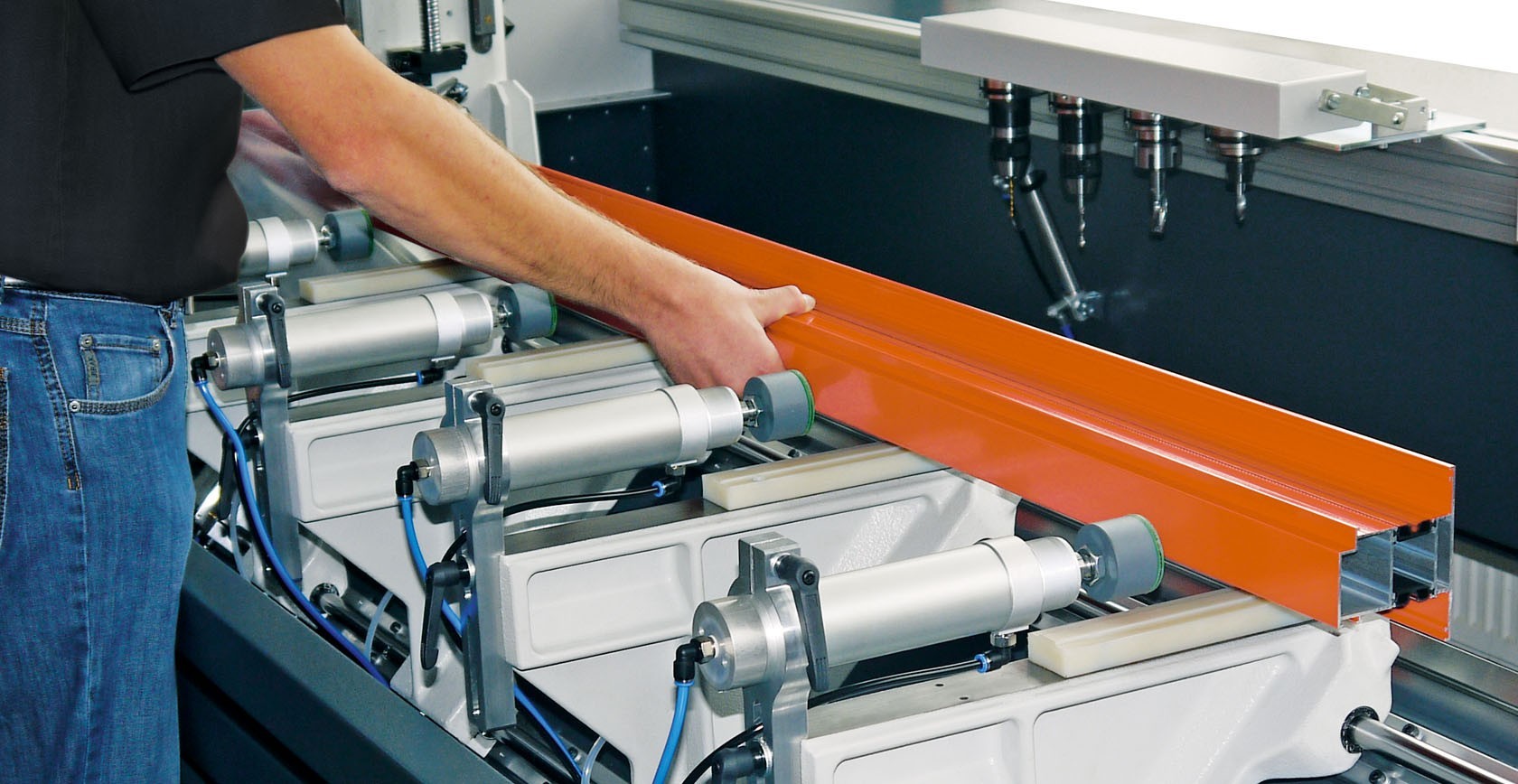

  • Ergonomická práce díky modernímu šikmému loži
  • Automatický výměník nástrojů se čtyřmi ukládacími místy pro nástroje (bez nástrojů)
  • Automatický výměník nástrojů pro úhlovou hlavu
  • Moderní 3osé řízení
  • Není potřebná referenční jízda hlavních os díky použitým systémům absolutních rotačních snímačů
  • Zamezení kolizím automatickým rozpoznáváním a polohováním upínače
  • Motor frézky se silným točivým momentem s uzavřenou regulací otáček pro krátké doby rozběhu a brzdění vřetena
  • Certifikované, do pohonu integrované bezpečnostní funkce
  • Nízkou spotřebu energie zaručuje inteligentní regulační technika
  • Energeticky účinnější díky vloženému kruhovému spojení pohonů os
  • Záložní zdroj napájení (UPS)
  • Operační systém Windows
  • Plochá obrazovka 18,5“, procesor i5, přípojky USB a síťová přípojka
  • Jednoduché a komfortní zadávání programu pomocí eluCam na ovládacím terminálu i během procesu obrábění
  • Dálková údržba prostřednictvím internetového přístupu


Vybavení stroje

  • Vzduchem chlazené vřeteno frézky 8 kW, S1
  • Kabina k ochraně obsluhy
  • Čtyři horizontální pneumatická zařízení pro upínání materiálu
  • Jeden materiálový doraz, levý
  • Upnutí nástroje HSK-F63
  • Vřeteno frézky s integrovanou rotační jednotkou (0°-90°-180°-270°) pro úhlovou hlavu
  • Rotační úhlová hlava HSK-F63 pro dva nástroje
  • Odklízení třísek do van na třísky
  • Mazání minimálním množstvím maziva  Vysoce výkonný řezný prostředek
  • Ruční ovládací přístroj
  • Hloubkoměr


Možnosti vybavení

  • Nástroje
  • Upnutí nástrojů
  • Automatický výměník nástrojů pro max. čtyři standardní nástroje
  • Automatický výměník nástrojů pro úhlovou hlavu
  • Chladicí přístroj Green-Line pro skříňový rozvaděč se sníženou spotřebou energie
  • Skener čárových kódů
  • Ochranná kabina dle volby kolem dokola uzavřená
  • Standardně čtyři upínače. Možnost rozšíření až na osm upínačů
  • Pravý referenční doraz materiálu ke vkládání nadměrně dlouhých obrobků
  • Dodatečný doraz pro obrábění nadměrných délek vlevo
  • Měření délek oboustranně
  • Dvojité upnutí a další příslušenství na vyžádání
  • Plochá obrazovka 21,6“, procesor i7
  • Držák na poznámky
  • Protihlukový kryt

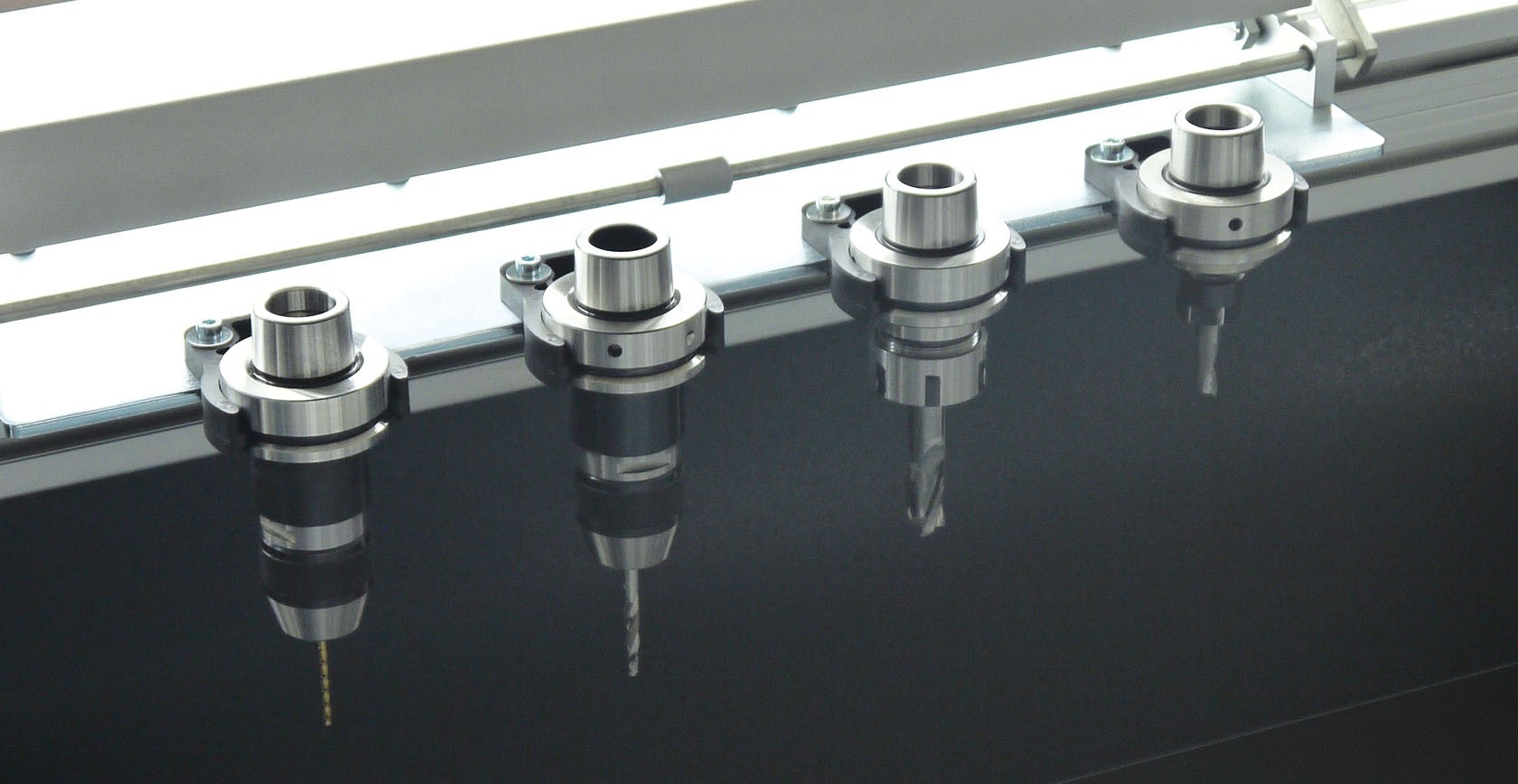

SBZ 122/71 Zásobník nástrojů elumatec
SBZ 122/71 Dvojité upnutí elumatec
SBZ 122/71 Rozsah obrábění osa Y a Z elumatec
SBZ 122/71 Rozsah obrábění osa Y a Z elumatec
SBZ 122/71 Rozsah obrábění osa Y a Z elumatec

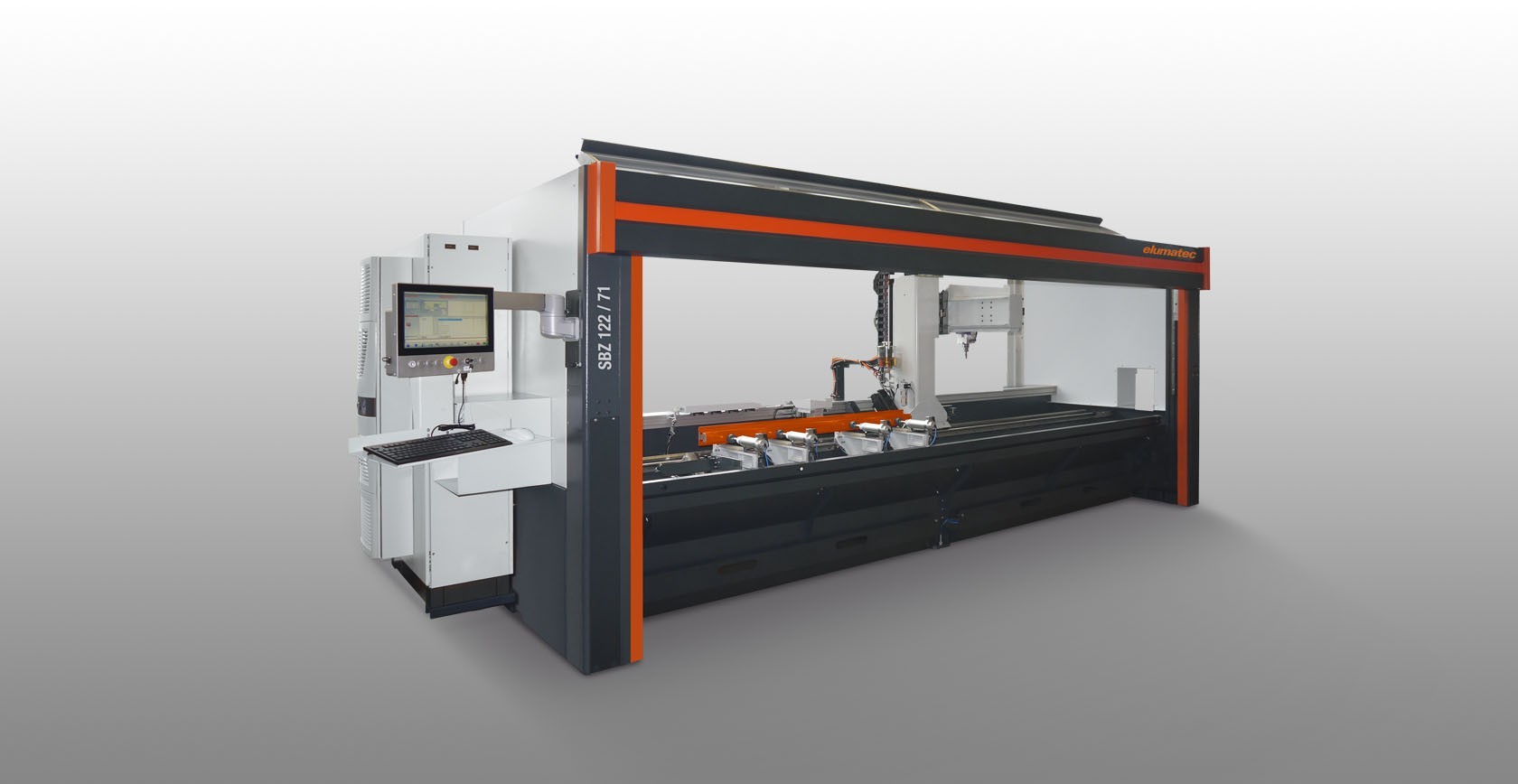

SBZ 122/71 Centrum pro obrábění tyčí SBZ 122/71 elumatec
