SBZ125/85


Centrum pro obrábění tyčí

Úspora času, úspora místa, snížení nákladů: Centrum pro obrábění tyčí SBZ 125/85 je stroj s uzavřenou kabinou, osmimetrovou pracovní délkou a pěti osami, který může díky dynamickému kyvadlovému provozu nahradit dva menší stroje. Při dalším vývoji úspěšného modelu SBZ 122/75 společnost elumatec využila zpětnou vazbu od zákazníků a optimalizovala ergonomii, přístupnost a dobu upevňování nástrojů. Obrábění hliníkových, plastových a tenkostěnných ocelových profilů je s novým přístupem ještě hospodárnější a racionálnější.



Kabinové stroje jsou v módě, protože zadržují nečistoty a snižují hluk. elumatec integruje monitorování bezpečnostní oblasti v kyvadlovém provozu na SBZ 125/85 pomocí flexibilně programovatelného laseru. SBZ 125/85 je milníkem v portfoliu společnosti elumatec díky nové otočné obslužné jednotce, rozšířeným funkcím a nové technologii pro rychlejší výměnu nástrojů. Další varianty kabinového stroje s novým designem se již plánují. SBZ 125/85 je také elu-Cloud Ready a vyhovuje tak požadavkům Průmyslu 4.0.

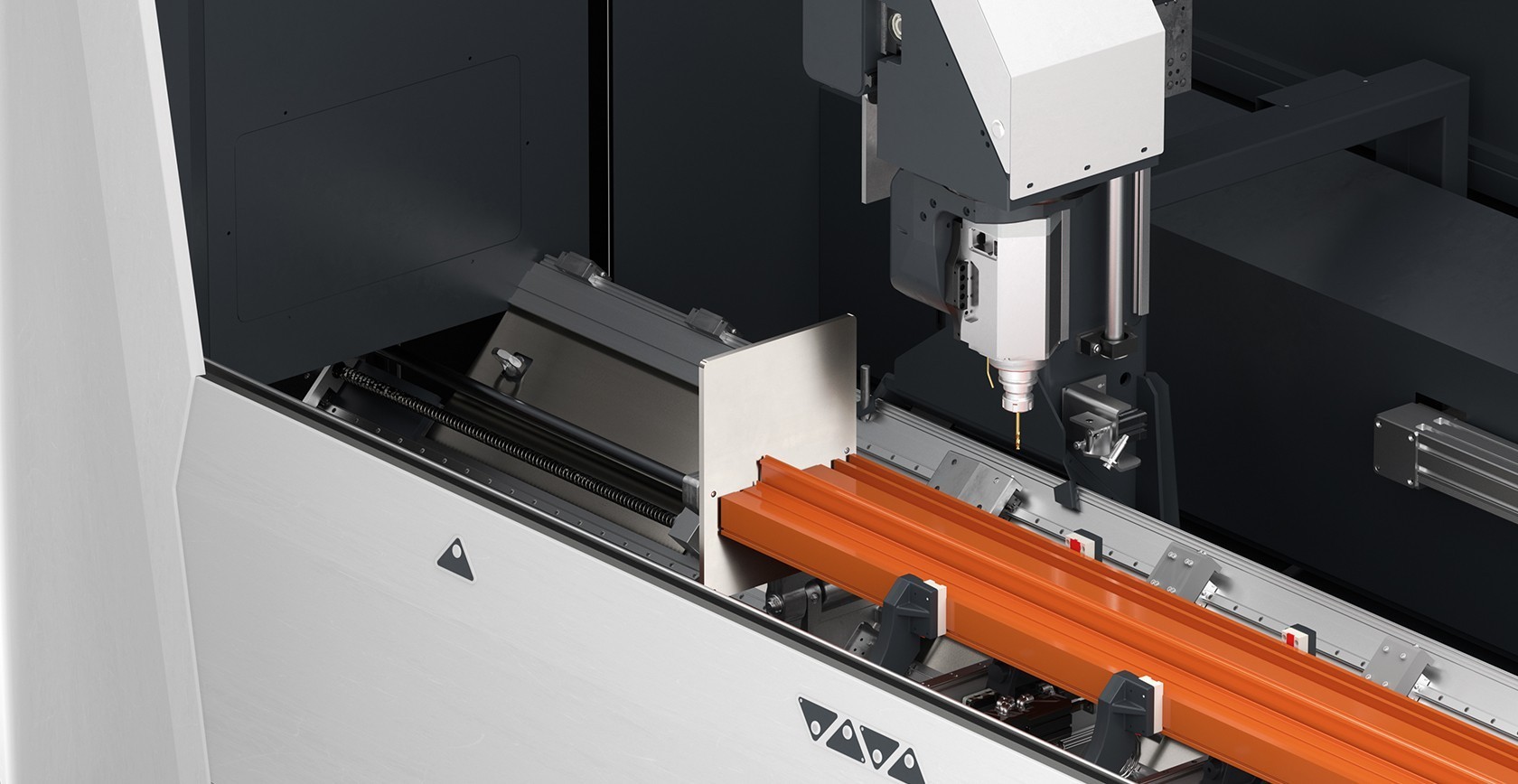

SBZ 125/85 Autonomní posunutí upínače elumatec

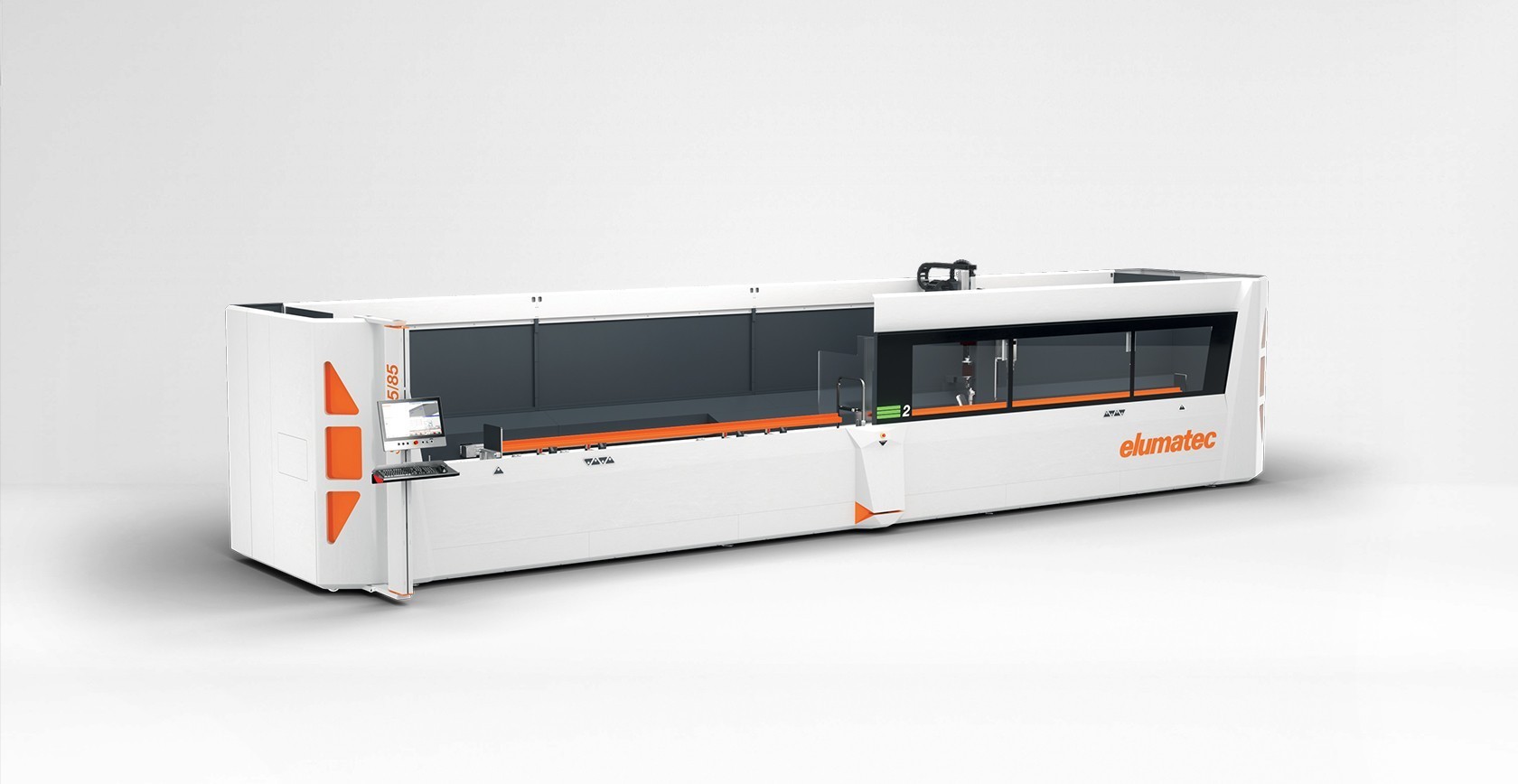

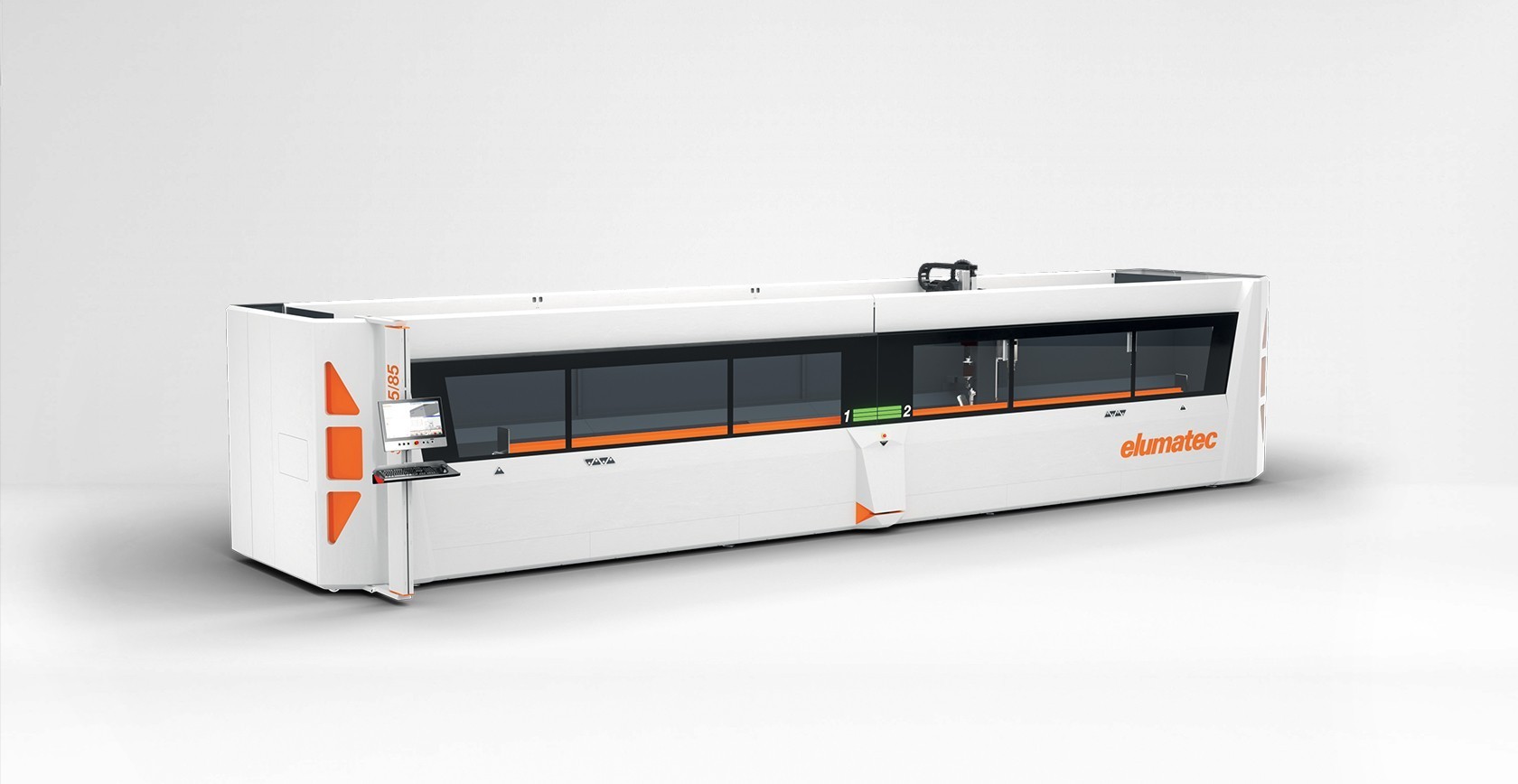

SBZ 125/85 Dynamický kyvadlový provoz elumatec

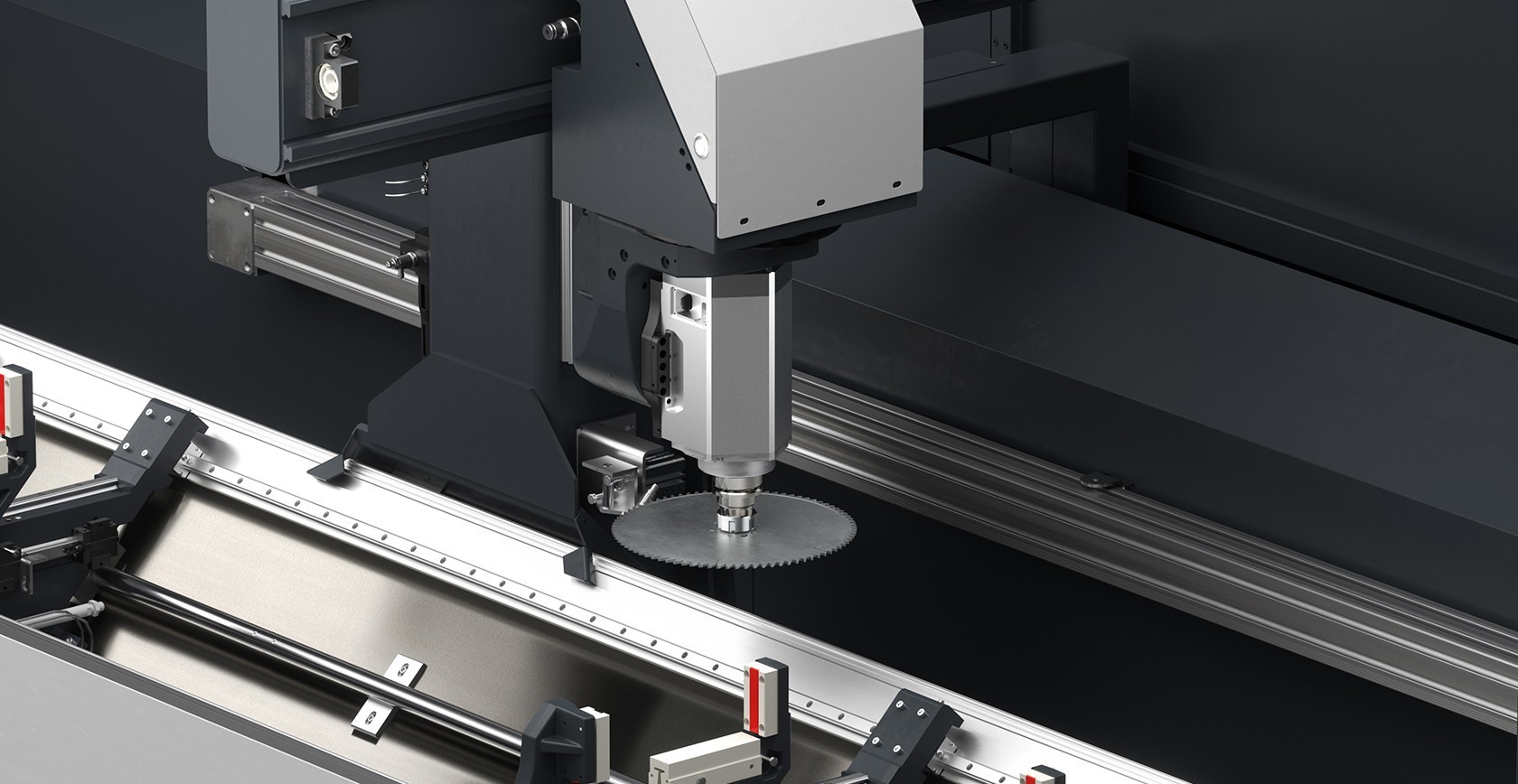

SBZ 125/85 Nová technologie pro výměnu nástroje elumatec

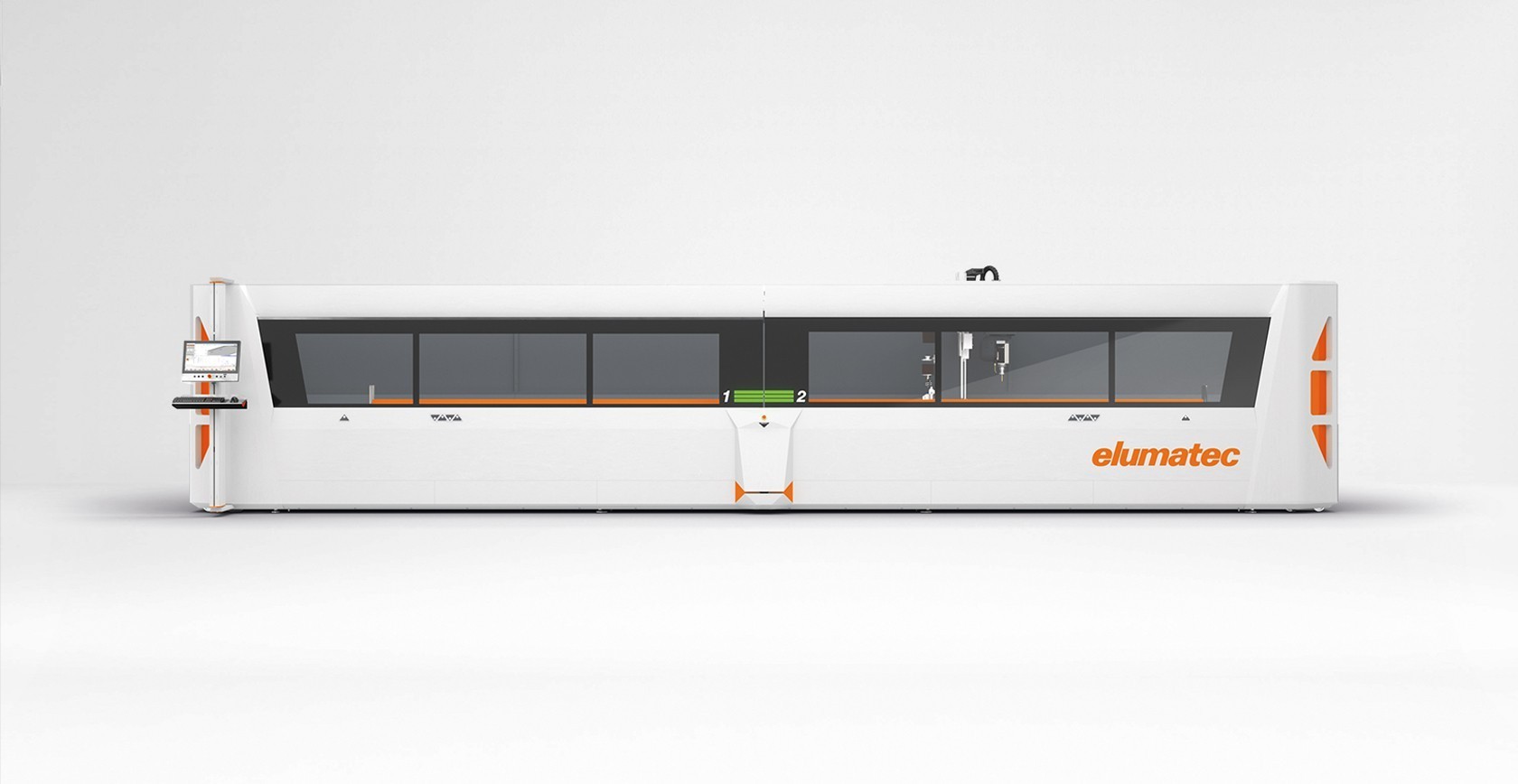

SBZ 125/85 Ergonomie, optimální dráhy obrábění elumatec

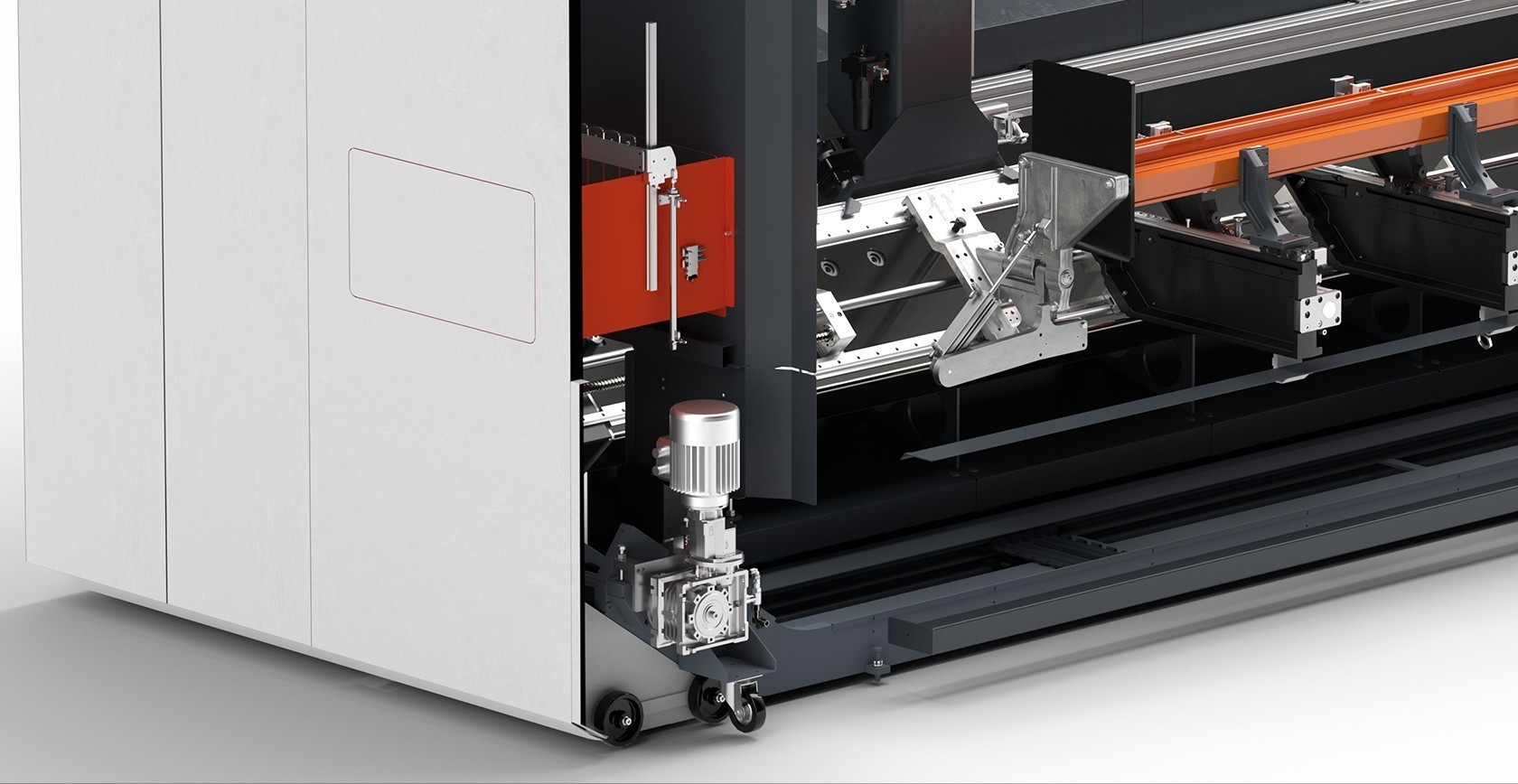

SBZ 125/85 Volitelný dopravník třísek elumatec
Technické údaje arrow_drop_down

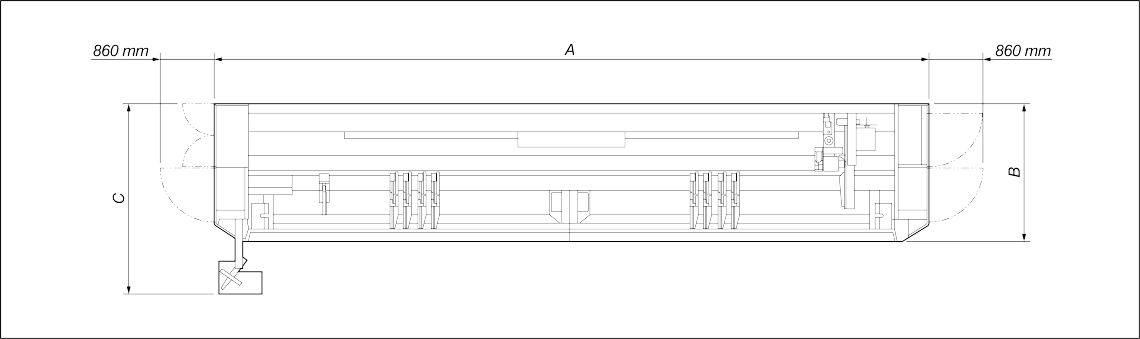

Rozměry
Hloubka
2 950 mm
Hmotnost
cca 6 400 kg
Výška (se zasunutou osou Z bez volitelné střechy)
2 500 mm
Celková délka
11 350 mm
Vřeteno a nástroje
Průměr pilového kotouče
300 mm
Výměna nástrojů
automaticky
Úhlová hlava
Ne
Otáčky vřetena frézy
max. 20 000 ot/min.
Výkon vřetena frézky
7 kW, S1 (chlazení vodou)
Upnutí nástroje
HSK-F63
Místa pro odkládání nástrojů v automatickém zásobníku
12
Délka nástroje
max. 150 mm (od rozměru kužele)
Upínač
8 standardně (+ max. 4 volitelně)
Posunutí upínače
autonomní
Průměr kotoučové frézy
120 mm
osy
Max. délka obrábění bez čelního obrábění
Kyvadlový provoz 3.450 mm celkový provoz 8.245 mm
Přesnost polohování
+/- 0,1 mm
Max. délka obrábění čepele
kyvadlový provoz 3.300 mm celkový provoz 8.245 mm
Max. délka obrábění s čelním obráběním
Kyvadlový provoz 3.100 mm celkový provoz 8.245 mm
Směr obrábění
5 (nahoře, vzadu, vpředu, vlevo, vpravo)
Software a připojení
Software
eluCam
Přípojka stlačeného vzduchu
> 7 bar
Elektrické připojení CE (UL volitelné)
400 V, 3~, 50 Hz, 35 A
