SBZ122/73


Centre d'usinage de barres

  • Pour l'usinage économique et rationnel des profilés en aluminium, en PVC et en acier à parois fines
  • Toutes les opérations telles que le fraisage, le perçage et le taraudage sont exécutées lorsque la barre de profilé est inactive pour préserver la surface du profilé
  • Axe A positionnable en continu de -120° à +120°
  • Positionnement automatique de la pince
  • Les résultats du travail sont améliorés par une technique de régulation intelligente
  • Positionnement rapide du groupe de base à une vitesse pouvant atteindre 120 m/min grâce aux entraînements asservis dynamiques
  • Taraudage sans mandrin de compensation
  • Changeur d'outil automatique à douze emplacements de rangement des outils (sans outils)
  • Commande 4 axes moderne
  • Travail ergonomique grâce à un bâti incliné moderne
  • Aucune course de référence des axes principaux requise grâce à l'utilisation de systèmes à codeurs absolus
  • Évitement de collisions grâce à l'identification et au positionnement automatiques du dispositif de serrage
  • Moteur de fraisage Power-Torque à régulation de vitesse en boucle fermée permettant de réduire les délais de démarrage et de freinage de la broche d'usinage
  • Fonctions de sécurité certifiées et intégrées à l'entraînement
  • Consommation électrique basse grâce à une technique de régulation intelligente
  • Plus performant énergétiquement grâce à l'accouplement du circuit des entraînements d'axes
  • Approvisionnement en énergie sans interruption (onduleur)
  • Système d'exploitation Windows
  • Ecran PC 18,5", processeur i5,Ports USB et port réseau
  • Programmation aisée et conviviale par eluCam sur le terminal de commande y compris pendant le cycle d'usinage
  • Maintenance à distance via Internet



Equipement de la machine

  • Broche d'usinage refroidie par eau 7 kW, S1
  • Cabine de protection de l'opérateur
  • Quatre dispositifs de serrage pneumatique du matériau horizontaux
  • Un butée de matériel, gauche
  • Porte-outil HSK-F63
  • Récupération des copeaux à l'aide de bacs à copeaux
  • Lubrification minimale
  • Liquide de coupe haute performance
  • Commande portable
  • Jauge de profondeur



Options

  • Outils
  • Porte-outils
  • Butée supplémentaire pour l'usinage de surlongueurs à gauche
  • Butée de référence à droite pour la mise en position des pièces avec usinage des surlongueurs et deuxième circuit de serrage
  • Refroidisseur Green-Line pour l'armoire électrique à consommation d'énergie réduite
  • Scanner de code-barres
  • Cabine de protection éventuellement fermée de tous les côtés, avec une insonorisation supplémentaire
  • Par défaut quatre dispositifs de serrage. Extension avec jusqu'à huit dispositifs de serrage
  • Serrage double et autres accessoires sur demande
  • Ecran PC 21,6", processeur i7
  • Bloc-notes
  • Capot d'insonorisation
  • Unité de serrage optimisée pour les collisions
  • Boutons de mesure

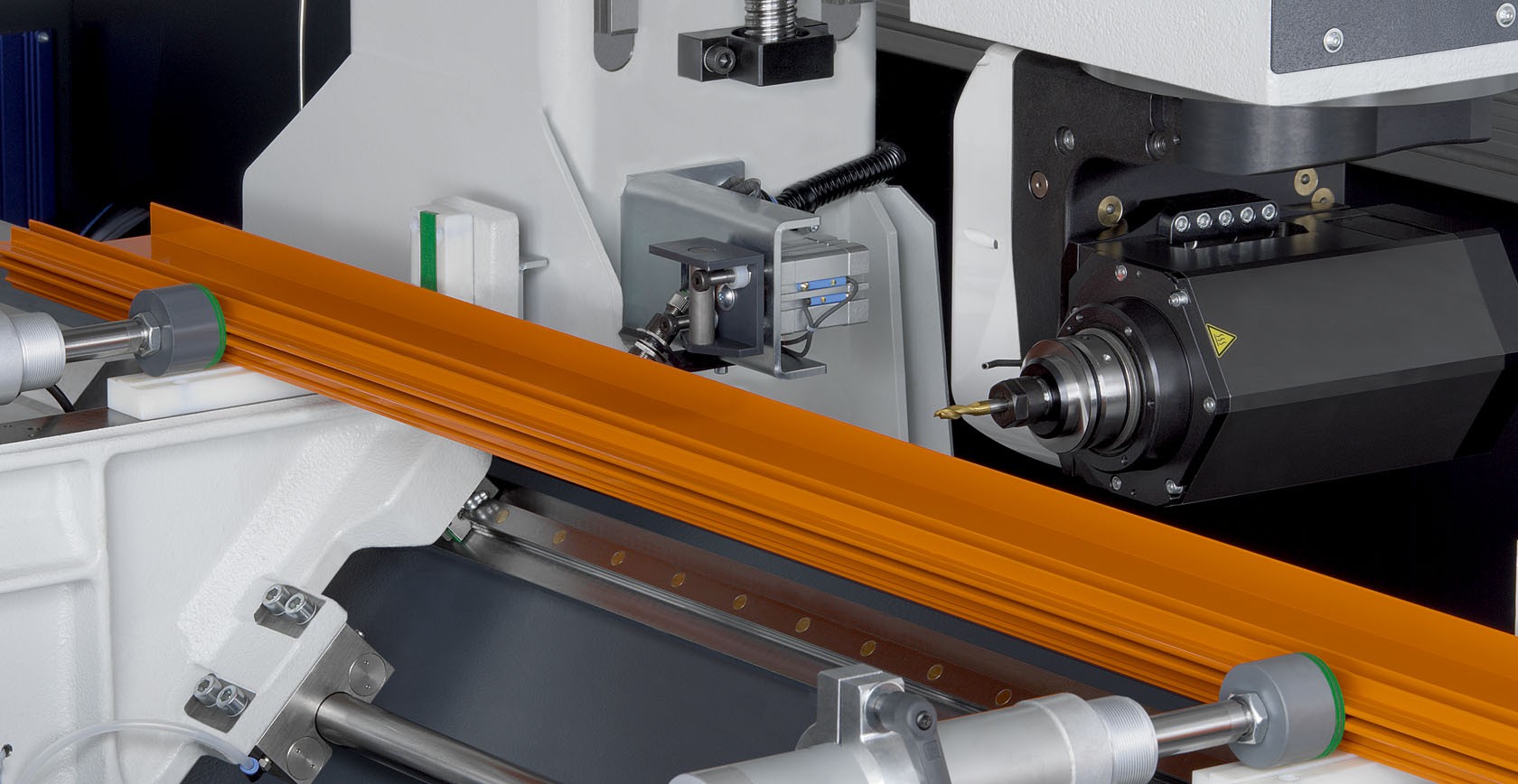

SBZ 122/73 Réglage angulaire de l'axe A elumatec

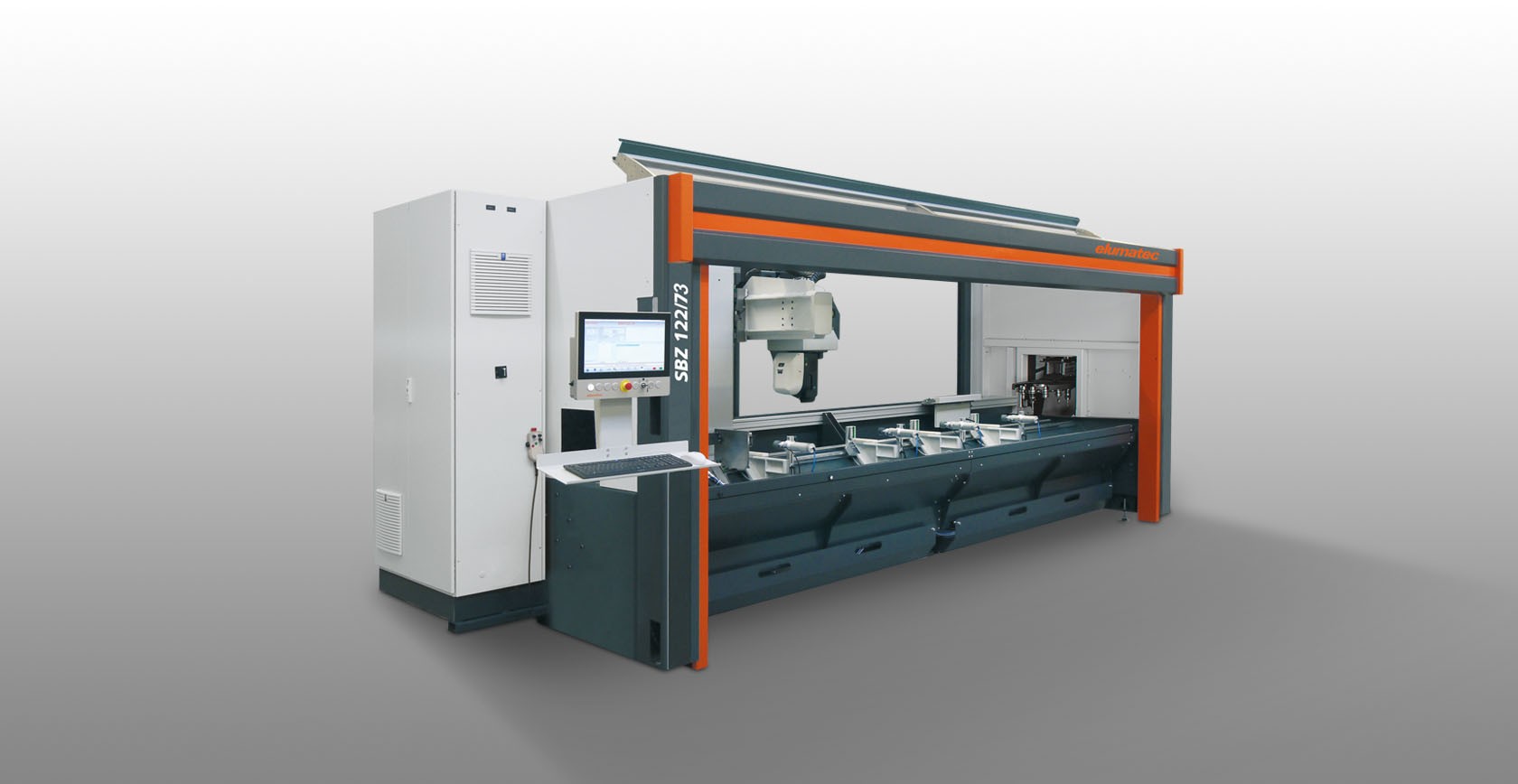

SBZ 122/73 Centre d'usinage de barres SBZ 122/73 elumatec
SBZ 122/73 Magasin d'outils elumatec
SBZ 122/73 Centre d'usinage de barres SBZ 122/73 elumatec

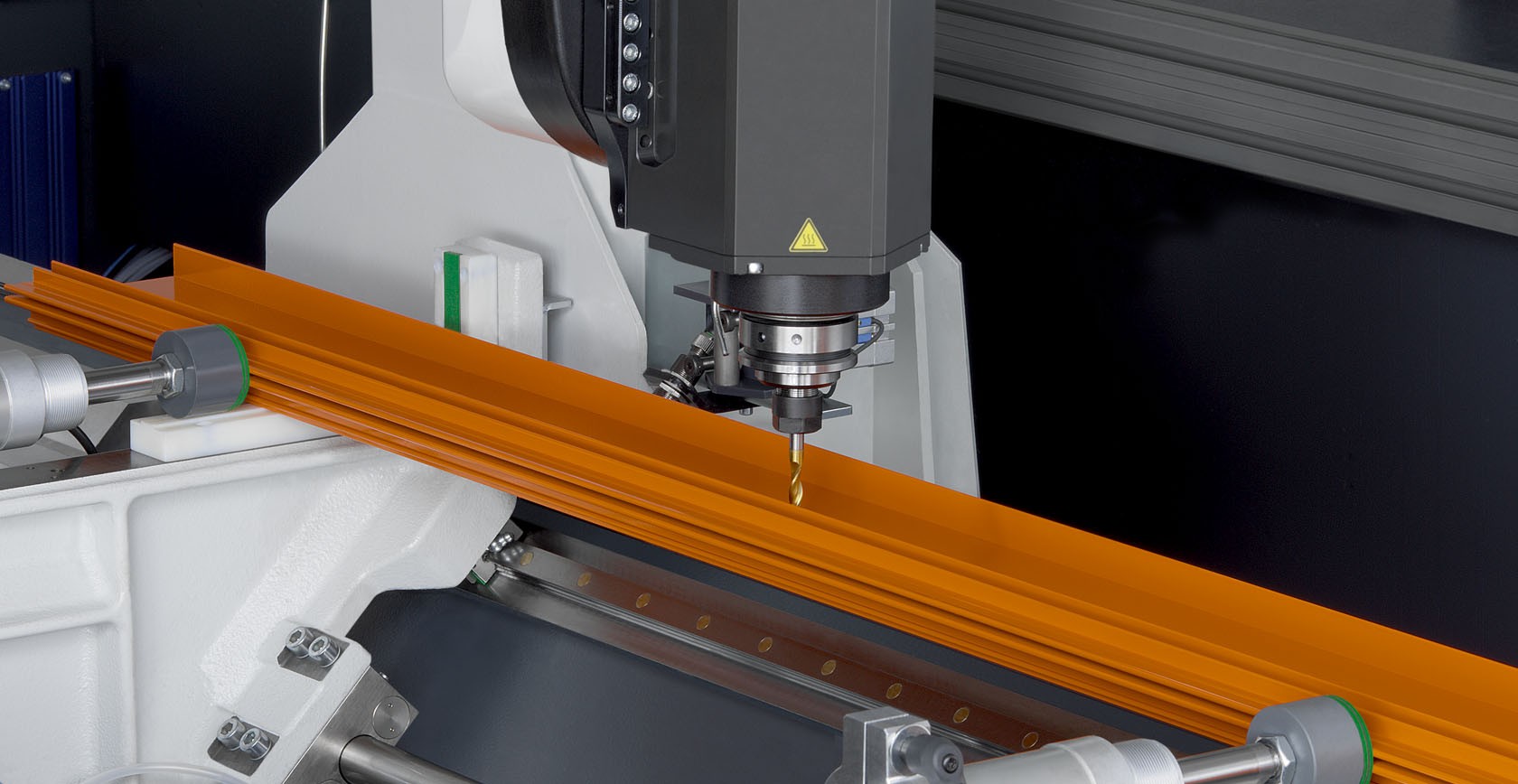

SBZ 122/73 Zone d'usinage axes Y et Z elumatec
SBZ 122/73 Zone d'usinage axes Y et Z elumatec
SBZ 122/73 Zone d'usinage axes Y et Z elumatec
Caractéristiques techniques arrow_drop_down
