SBZ122/74


Centre d'usinage de barres

  • Pour l'usinage économique et rationnel de profilés en aluminium, en PVC et en acier à parois fines
  • Toutes les opérations de travail telles que le fraisage, le forage et le taraudage sont réalisées avec une barre de profilé en repos afin de ne pas endommager la surface du profilé.
  • Axe A positionnable en continu de -120° à +120°
  • Guidages linéaires pour le déplacement du dispositif de serrage, autonome
  • Les résultats du travail sont améliorés par une technique de régulation intelligente
  • Positionnement rapide du groupe de base à une vitesse pouvant atteindre 120 m/min grâce aux entraînements asservis dynamiques
  • Taraudage sans mandrin de compensation
  • Identification et positionnement automatiques du dispositif de serrage
  • Changeur d'outil automatique à douze emplacements de rangement des outils (sans outils)
  • Commande 4 axes moderne
  • Travail ergonomique grâce à un bâti incliné moderne
  • Aucune course de référence des axes principaux requise grâce à l'utilisation de systèmes à codeurs absolus
  • Évitement de collisions grâce à l'identification et au positionnement automatiques du dispositif de serrage
  • Moteur de fraisage Power-Torque à régulation de vitesse en boucle fermée permettant de réduire les délais de démarrage et de freinage de la broche d'usinage
  • Fonctions de sécurité certifiées et intégrées à l'entraînement
  • Consommation électrique basse grâce à une technique de régulation intelligente
  • Efficacité énergétique améliorée grâce à l'accouplement des entraînements de l'axe
  • Approvisionnement en énergie sans interruption (onduleur)
  • Système d'exploitation Windows
  • Ecran PC 18,5", processeur i5,Ports USB et port réseau
  • Programmation aisée et conviviale par eluCam sur le terminal de commande y compris pendant le cycle d'usinage
  • Maintenance à distance via Internet



Equipement de la machine

  • Broche d'usinage refroidie par eau 7 kW, S1
  • Déplacement du dispositif de serrage autonome
  • Identification automatiques du dispositif de serrage
  • Cabine de protection de l'opérateur
  • Quatre dispositifs de serrage pneumatique du matériau horizontaux
  • Un butée de matériel, gauche
  • Porte-outil HSK-F63
  • Récupération des copeaux à l'aide de bacs à copeaux
  • Lubrification minimale
  • Liquide de coupe haute performance
  • Commande portable
  • Jauge de profondeur



Options

  • Outils
  • Porte-outils
  • Mesure de longueur sur deux faces
  • Butée supplémentaire pour l'usinage de surlongueurs à gauche
  • Butée de référence à droite pour la mise en position des pièces avec usinage des surlongueurs
  • Refroidisseur Green-Line pour l'armoire électrique à consommation d'énergie réduite
  • Scanner de code-barres
  • Cabine de protection éventuellement fermée tout autour
  • Magasin d'outils stationnaire
  • Par défaut quatre dispositifs de serrage. Extension avec jusqu'à huit dispositifs de serrage
  • Serrage double et autres accessoires sur demande
  • Ecran PC 21,6", processeur i7
  • Bloc-notes
  • Capot d'insonorisation
  • Unité de serrage optimisée pour les collisions

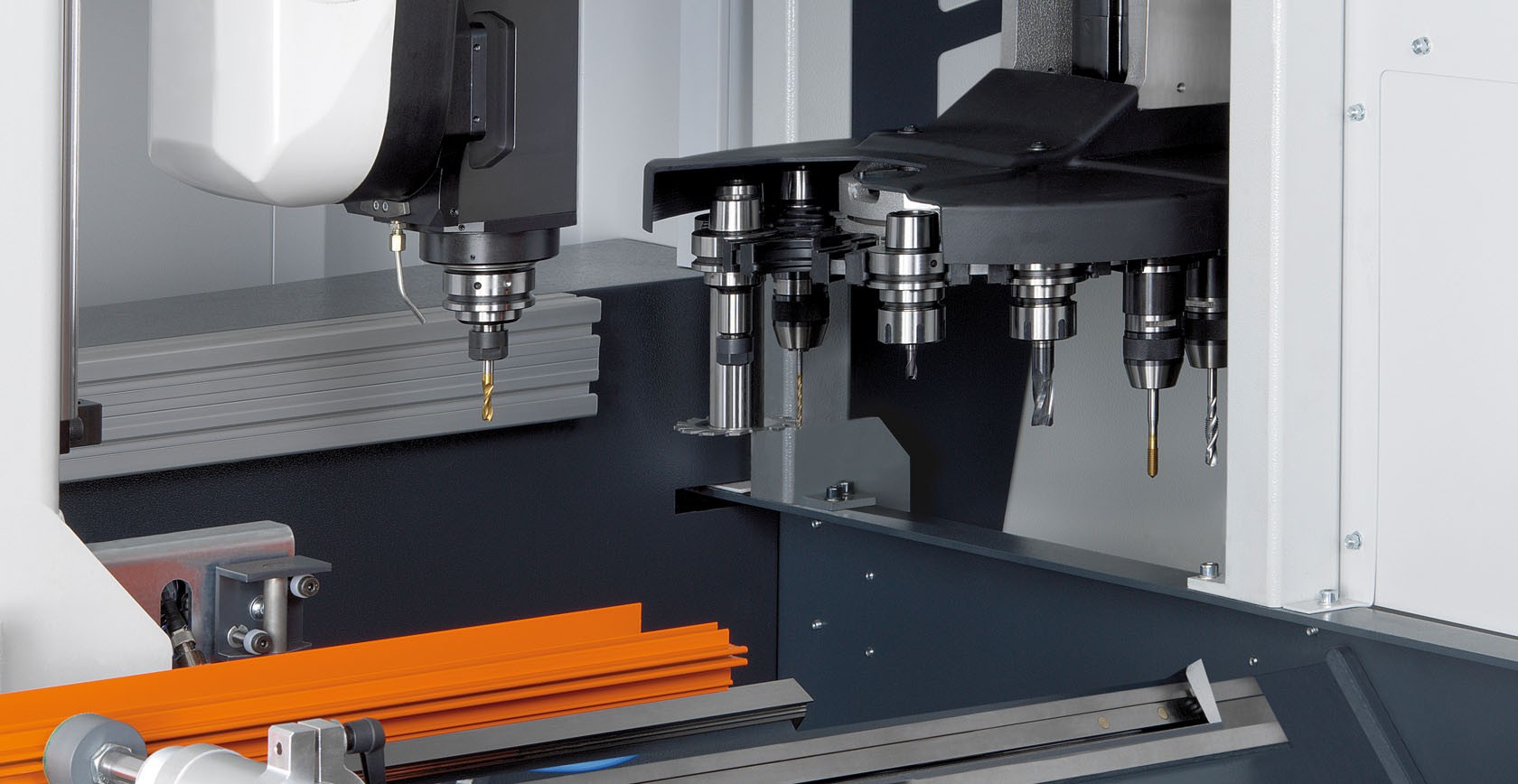

SBZ 122/74 Magasin d'outils elumatec

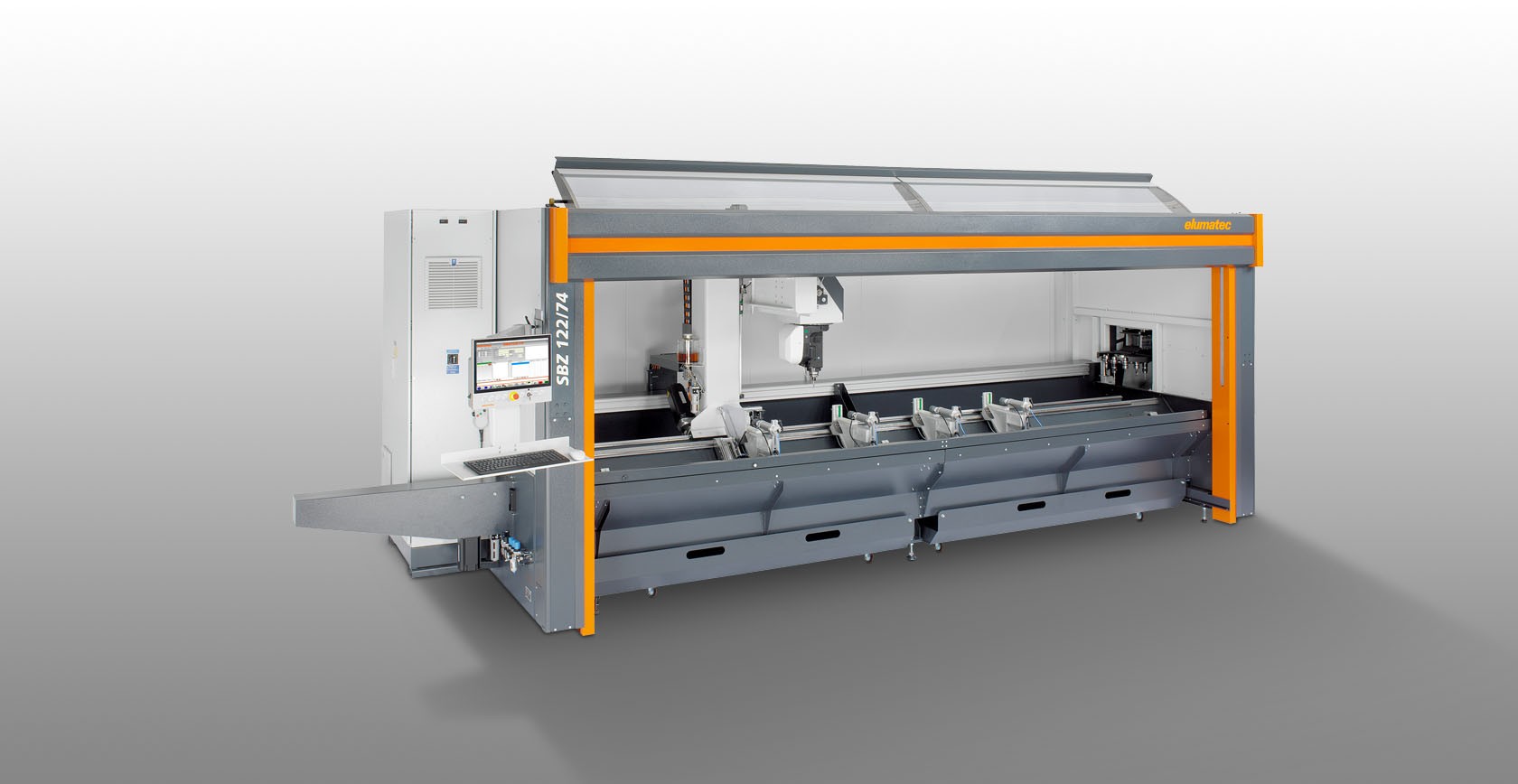

SBZ 122/74 Centre d'usinage de barres SBZ 122/74 elumatec
SBZ 122/74 Centre d'usinage de barres SBZ 122/74 elumatec
SBZ 122/74 Serrage double elumatec

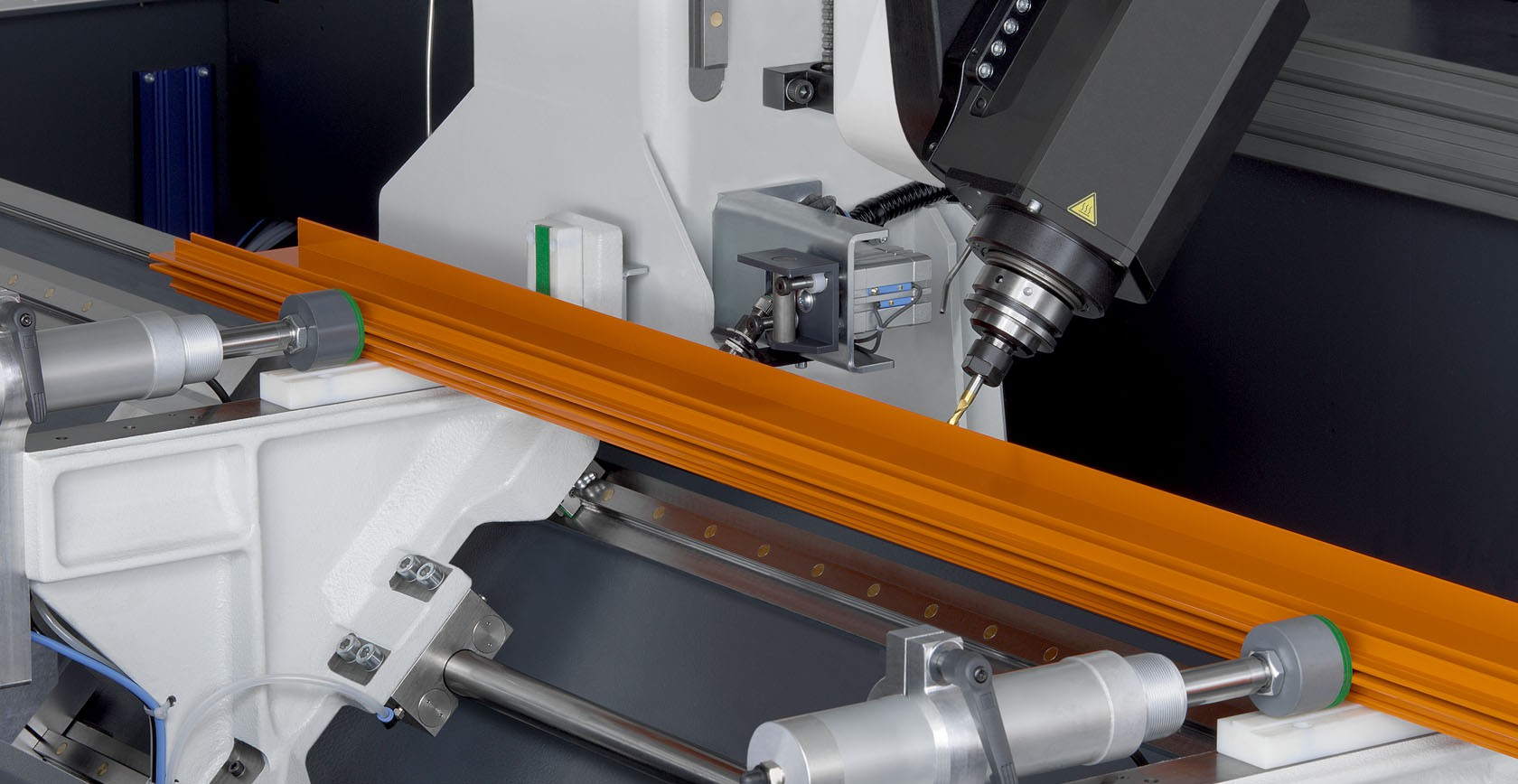

SBZ 122/74 Zone d'usinage axes Y et Z elumatec
SBZ 122/74 Zone d'usinage axes Y et Z elumatec
SBZ 122/74 Zone d'usinage axes Y et Z elumatec
SBZ 122/74  Centre d'usinage de barres SBZ 122/74  elumatec
