SBZ118


Centre d'usinage de barres

Centre d’usinage pour profilés 3 axes pratique avec possibilité d’usinage sur 5 faces – et tout cela avec un encombrement minimal :

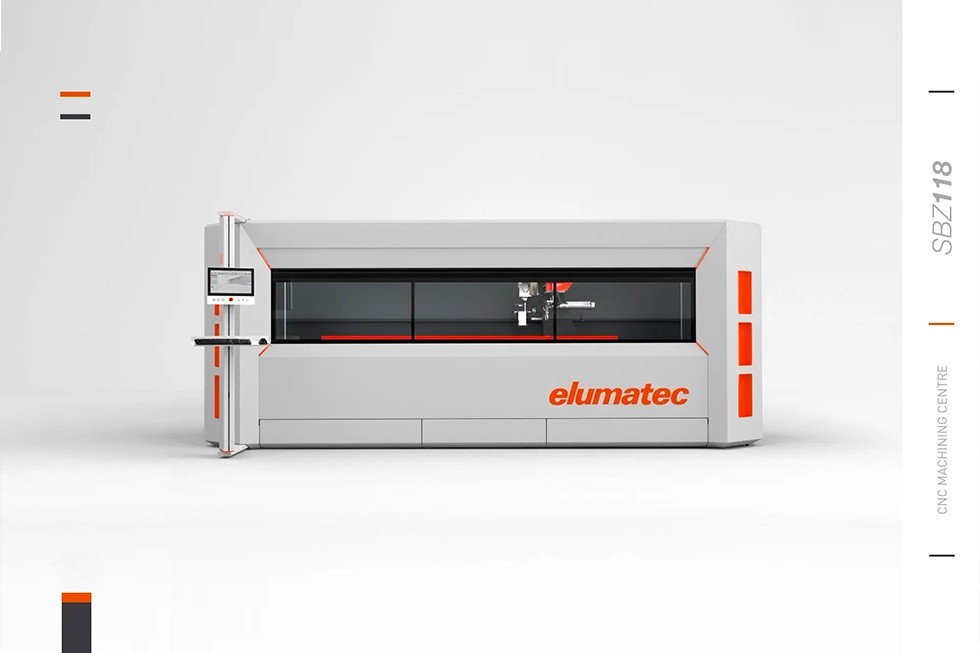

Le centre d’usinage de barres SBZ 118 élargit le portefeuille d’elumatec dans le segment d’entrée de gamme pour l’usinage CNC automatisé de profilés en aluminium, en PVC et en acier à parois fines. Avec sa longueur d’usinage de trois mètres, ce modèle polyvalent et puissant est la machine CNC la plus compacte du portefeuille actuel d’elumatec.



Le SBZ 118 offre toutes les fonctionnalités de fraisage, de perçage et de grugeage sur un espace réduit. Il a été développé pour usiner jusqu’à cinq côtés avec une tête à renvoi d’angle et une fraise en bout en option – selon la configuration individuelle. La technologie éprouvée du bâti incliné et un changeur d’outils embarqué à 5 positions sont utilisés pour faciliter le travail.



Le SBZ 118 est particulièrement attrayant grâce à des options d’équipement configurables individuellement, notamment jusqu’à deux changeurs embarqués pour têtes à renvoi d’angle, une extension jusqu’à six dispositifs de serrage, une butée supplémentaire avec usinage de surlongueurs et un scanner de codes-barres. L’entretien et l’équipement sont facilités par une porte de service latérale. La nouvelle visière avant permet une utilisation ergonomique et surtout sûre, même pour les personnes de grande taille. Le SBZ 118 est compatible avec eluCloud pour répondre aux exigences de l’industrie 4.0.



  • Pour l’usinage économique et rationnel de profilés à parois fines en aluminium, en PVC et en acier
  • Toutes les opérations telles que le fraisage, le perçage, le grugeage et le taraudage s’effectuent avec la barre de profilé au repos , afin de ne pas endommager la surface du profilé
  • Les résultats du travail sont améliorés par une technique de régulation intelligente
  • Positionnement rapide du groupe de base à une vitesse pouvant atteindre 60 m/min grâce aux entraînements asservis dynamiques
  • Taraudage sans mandrin de compensation
  • Identification et positionnement automatiques des dispositifs de serrage
  • Changeur d’outils embarqué automatique avec cinq emplacements pour outils (sans outils)
  • Commande 3 axes moderne
  • Travail ergonomique et stable grâce à un bâti incliné moderne
  • Évitement de collisions grâce à l’identification et au positionnement automatiques des dispositifs de serrage
  • Moteur de fraisage Power-Torque à régulation de vitesse en boucle fermée permettant de réduire les délais de démarrage et de freinage de la broche d’usinage
  • Consommation électrique basse grâce à une technique de régulation intelligente
  • Efficacité énergétique améliorée grâce à l’accouplement du circuit intermédiaire des entraînements de l’axe
  • Approvisionnement en énergie sans interruption (onduleur)
  • Système d’exploitation Windows
  • Pupitre PC 15.6“, processeur i3, ports USB et port réseau
  • Programmation aisée et conviviale par eluCam sur le terminal de commande y compris pendant le cycle d’usinage
  • eluCloud Ready
  • Maintenance à distance via Internet



Équipement de la machine

  • Broche d’usinage refroidie par air 5 kW, S1
  • Cabine de protection avec porte de service latérale
  • Quatre dispositifs de serrage pneumatique du matériau horizontaux
  • Un butée de matériaux, gauche
  • Porte-outil HSK-F63
  • micro lubrification
  • Liquide de coupe haute performance


Options

  • 1 ou 2 changeurs d’outils mobile et embarqués en option pour les têtes angulaires rotatives pour l’usinage 5 faces
  • Tête angulaire rotative HSK-F63 pour deux outils
  • Outils et porte-outils avec caractéristiques prédéfinies
  • Scanner de code-barres
  • Mesure de longueur sur deux côtés
  • Serrage double et autres accessoires complémentaires sur demande
  • Pupitre PC 18,5 po., processeur i5
  • Pupitre PC 21,6 po., processeur i7
  • Refroidisseur Green-Line pour l’armoire électrique à consommation d’énergie réduite
  • Par défaut quatre dispositifs de serrage. Extensible jusqu’à six dispositifs de serrage
  • Butée de référence à droite pour la mise en position des pièces avec usinage des surlongueurs
  • Version CE en standard, version UL en option
SBZ 118 Magasins d’outils elumatec
SBZ 118 Bâti incliné et grand espace de travail elumatec
SBZ 118 Butée de matériaux, dispositif de serrage automatique, profilés plus longs elumatec
SBZ 118 IHM et commande de la machine elumatec
SBZ 118 Groupe d’usinage elumatec
SBZ 118 Zone d’usinage axe X elumatec
SBZ 118 Zone d’usinage axes Y et Z (1) elumatec
SBZ 118 Zone d’usinage axes Y et Z (2) elumatec
SBZ 118 Zone d’usinage axes Y et Z (3) elumatec
Caractéristiques techniques arrow_drop_down

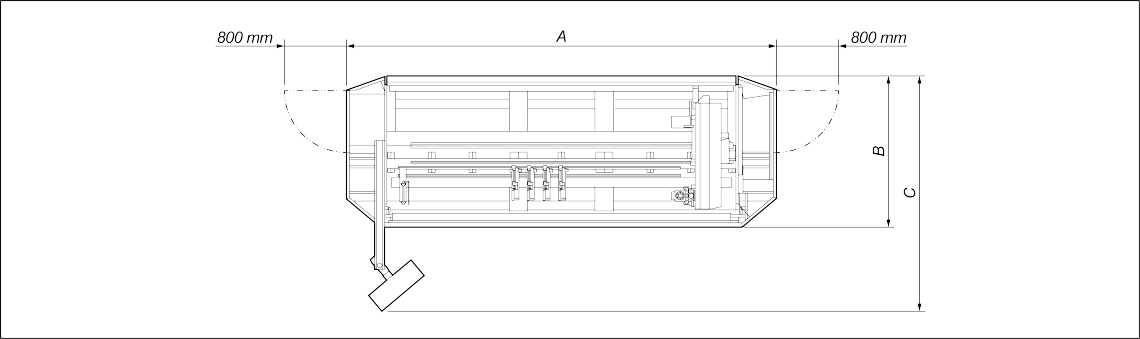

Dimensions
Poids
env. 3067 kg
Longueur totale (sans usinage de surlongueurs)
5 520 mm
Profondeur
1.955 mm
Hauteur (avec axe Z rétracté sans option de toit)
2 270 mm
Axes
Course axe X
3.246 mm, Vmax. 60 m/min.
Course axe Y
942 mm, Vmax. 30 m/min.
Course axe Z
366 mm, Vmax. 30 m/min.
Précision du positionnement
+/- 0,1 mm
Longueur d’usinage maximale
3.000 mm

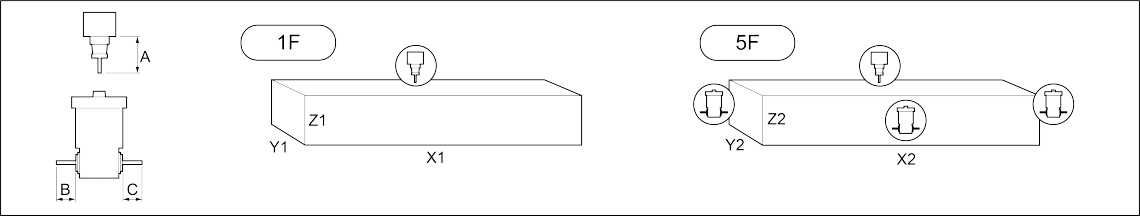

Sens d’usinage
1 (haut), (5 en option)
Broche et outils
Vitesse de rotation de la broche d’usinage
max. 24 000 tr./min.
Puissance de la broche d’usinage
5 kW, S1 avec retour (refroidissement par air)
Porte-outil
HSK-F63
Changement d’outil
automatique
Nombre de position d’outils dans le magasin automatique
Tête angulaire
max. 2 pièces avec jusqu’à 2 outils par tête
Diamètre de fraise disque
100 mm
Longueur de l’outil
max. 185 mm à partir de la base du porte outil HSK
Déplacement du dispositif de serrage
automatique
Logiciels et connexions
Logiciel
eluCam
Raccordement d’air comprimé
> 7 bars
Branchement électrique CE (UL en option
400 V, 3~, 50 Hz, 25 A
Consommation d‘air par minute
environ 185 l à 7 bars pulvérisation
