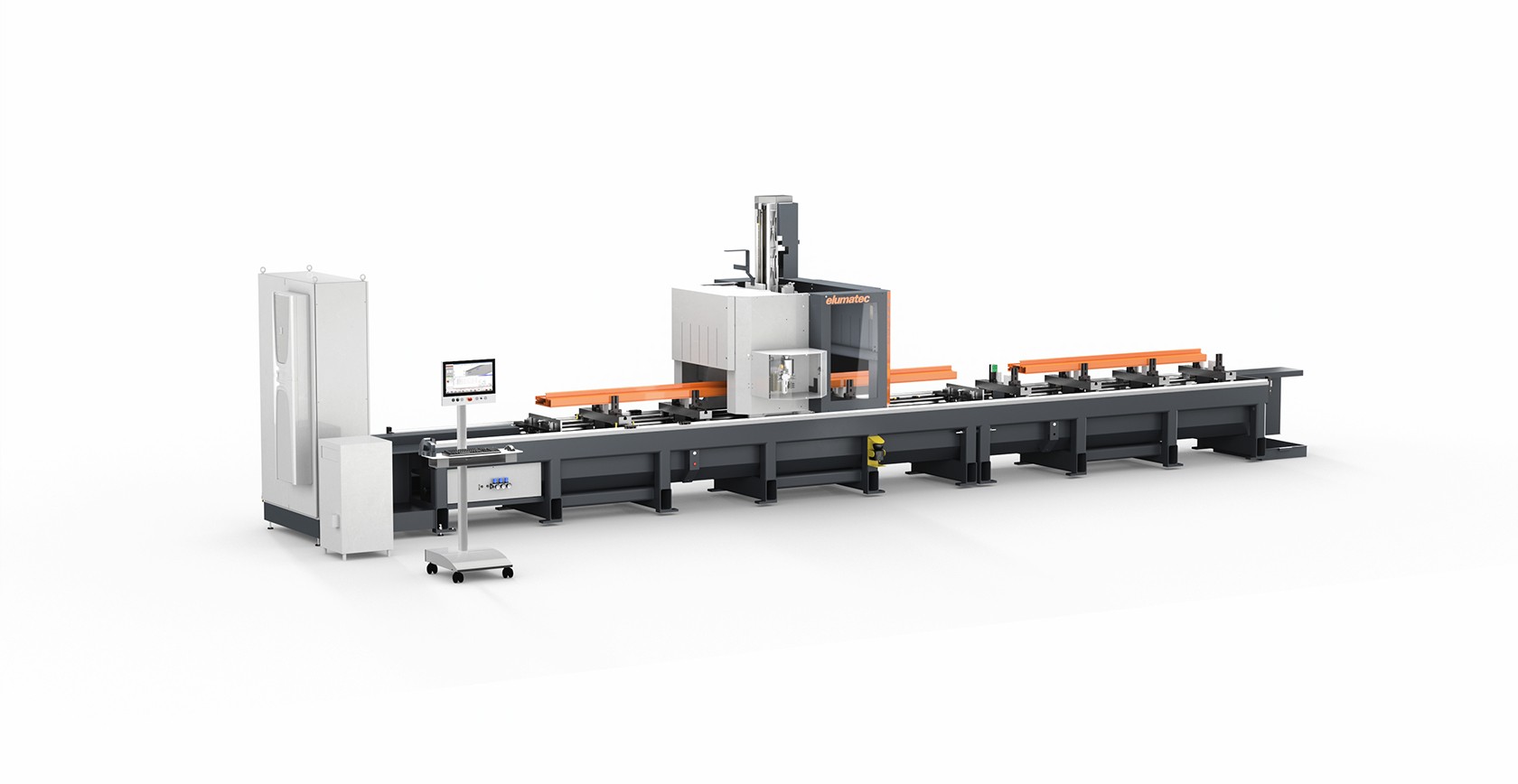

SBZ141


Centre d'usinage de barres

  • Centre d'usinage de barres 4 axes
  • Pour l'usinage économique et rationnel de profilés en aluminium et de profilés en acier à parois fines
  • Version standard à broche d'usinage refroidie  par air (une version à broche d'usinage refroidie par eau est disponible en option)

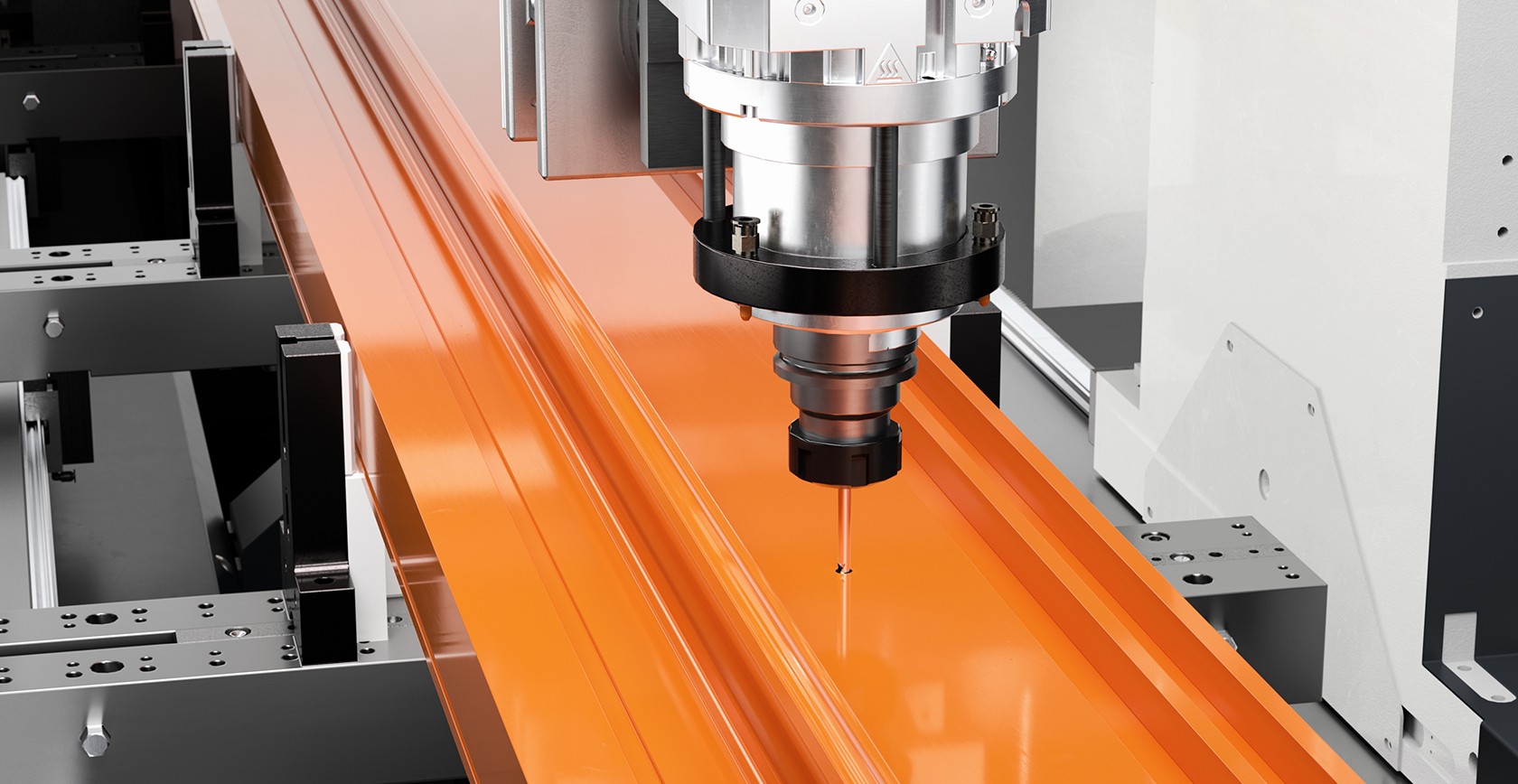

  • Toutes les opérations de travail telles que le fraisage, le forage et le taraudage sont réalisées avec une barre de profilé au repos, afin de ne pas endommager la surface du profilé

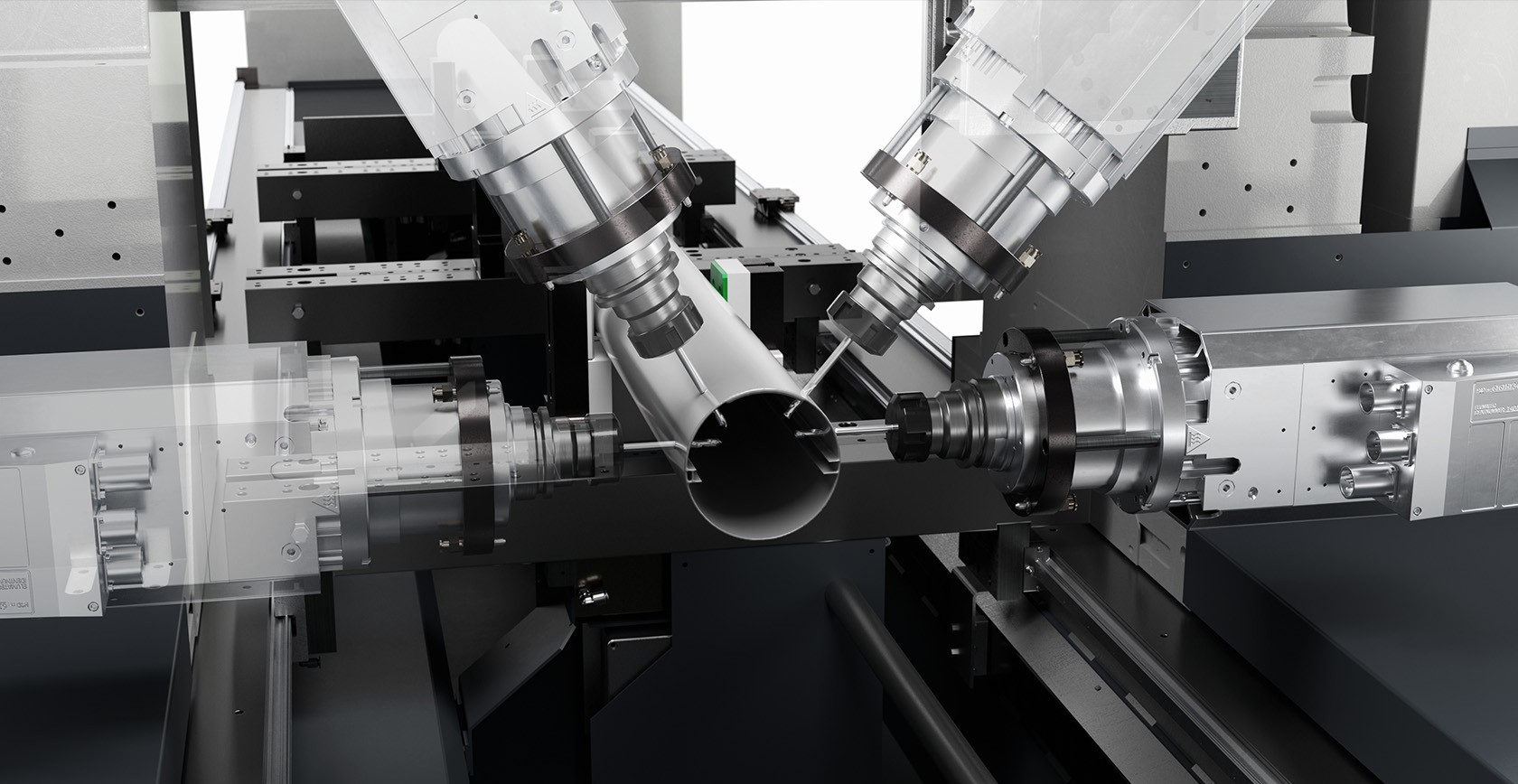

  • Usinage progressif avec tous les outils entre -90° et +90°

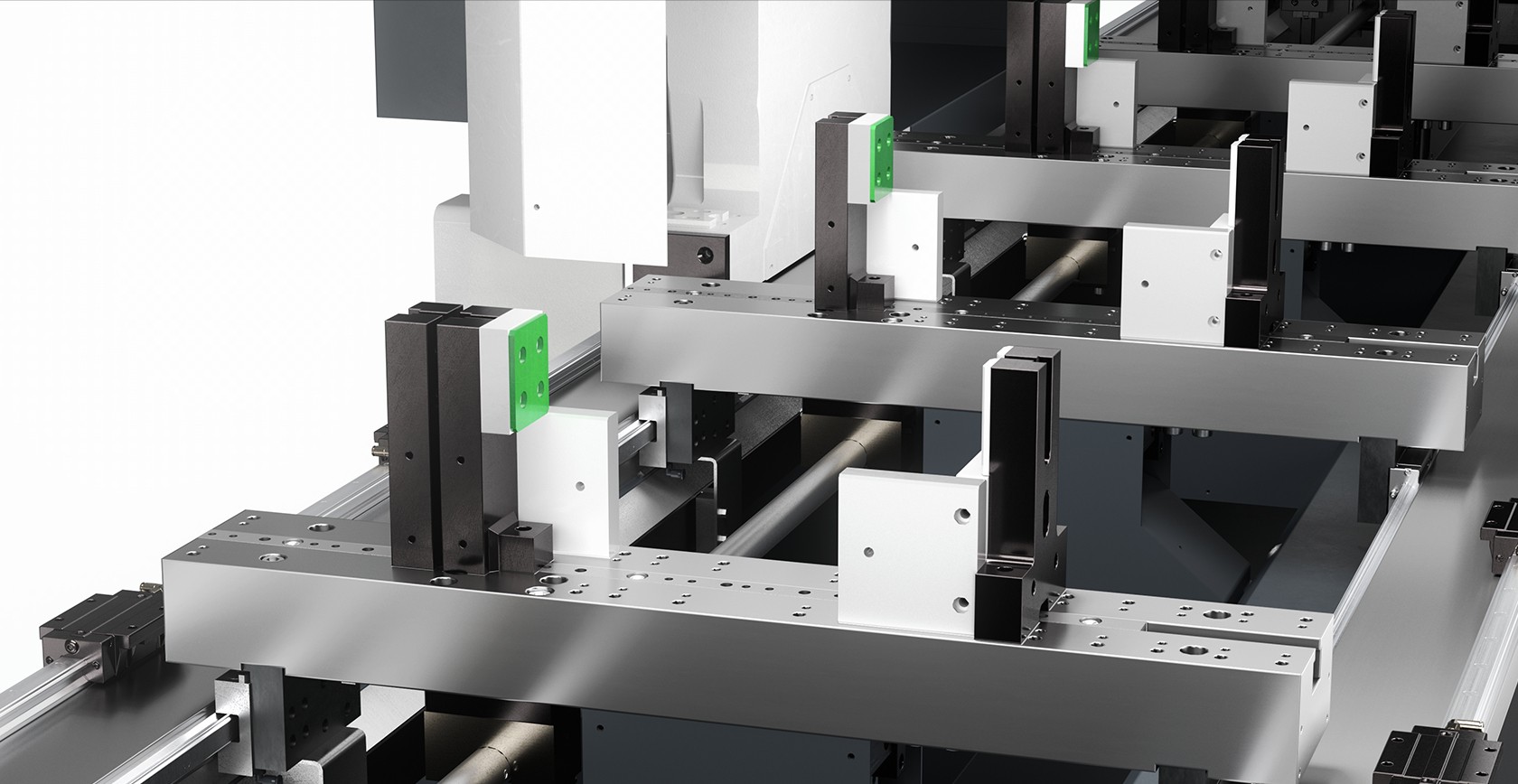

  • Positionnement autonome des dispositifs de serrage avec système de mesure absolue

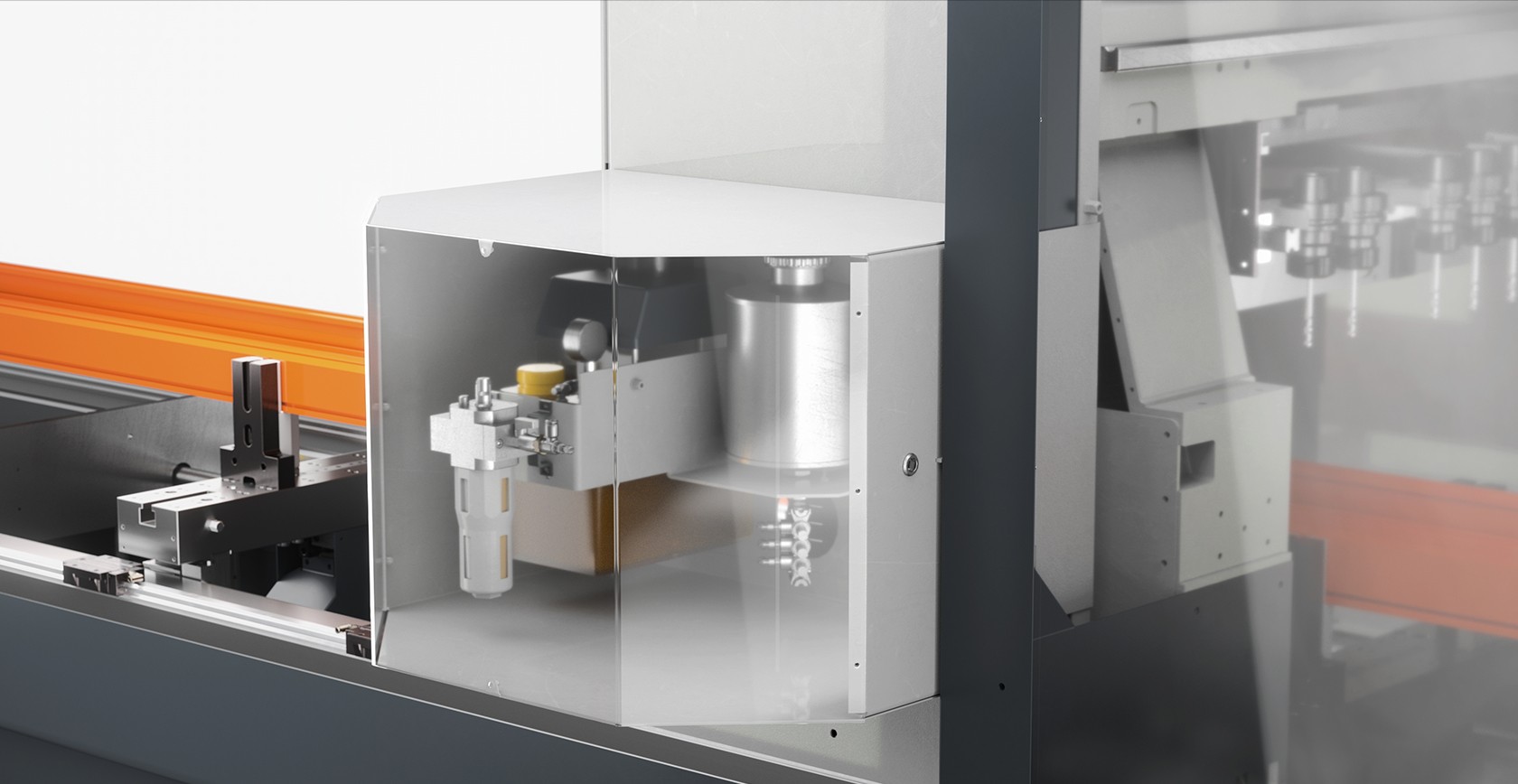

  • Le magasin d'outils embarqué autorise des temps de changement d'outils courts, de manière à optimiser les cycles d'usinage
  • Le magasin peut être équipé de 8 outils standard
  • Pour l'usinage de barres doubles et de face, jusqu'à deux têtes angulaires de rotation avec deux outils différents chacune sont disponibles (0° – 90° – 180° – 270°) (option)
  • Deux zones d’usinage séparées autorisent un usinage en mode pendulaire (option). La protection de la zone s’effectue avec un scanner laser du côté de l’opérateur pour une sécurité maximale.
  • Commande 4 axes
  • Écran couleur 18,5", ports USB et port réseau
  • Système d'exploitation Windows
  • eluCam



Longueurs d'usinage

SBZ 141 – 4,2 m

  • Longueur d'usinage maximale avec usinage en extrémités 4.200 mm
  • Longueur d'usinage maximale sans usinage en extrémités 4.320 mm



SBZ 141 – 7,6 m

  • Longueur d'usinage maximale avec usinage en extrémités 7.600 mm
  • Longueur d'usinage maximale sans usinage en extrémités 7.720 mm



SBZ 141 – 9,7 m

  • Longueur d'usinage maximale avec usinage en extrémités 9.700 mm
  • Longueur d'usinage maximale sans usinage en extrémités 9.820 mm



Options

  • Usinage de couches doubles en mode pendulaire
  • Mesure automatique de la longueur des deux côtés
  • Dispositif de serrage pour l'usinage de barre double
  • Scanner de code-barres
  • Magasin d'outils fixes (16 emplacements)
  • Changeur d'outil mobile pour tête angulaire ou tête de sciage
  • Têtes de fraisage angulaire
  • Tête de sciage
  • Porte-outils
  • Mandrin pour pince de serrage
  • Pinces de serrage
  • Outils
  • eluCad (suite logicielle bureau pour la gestion de production optimisée)
