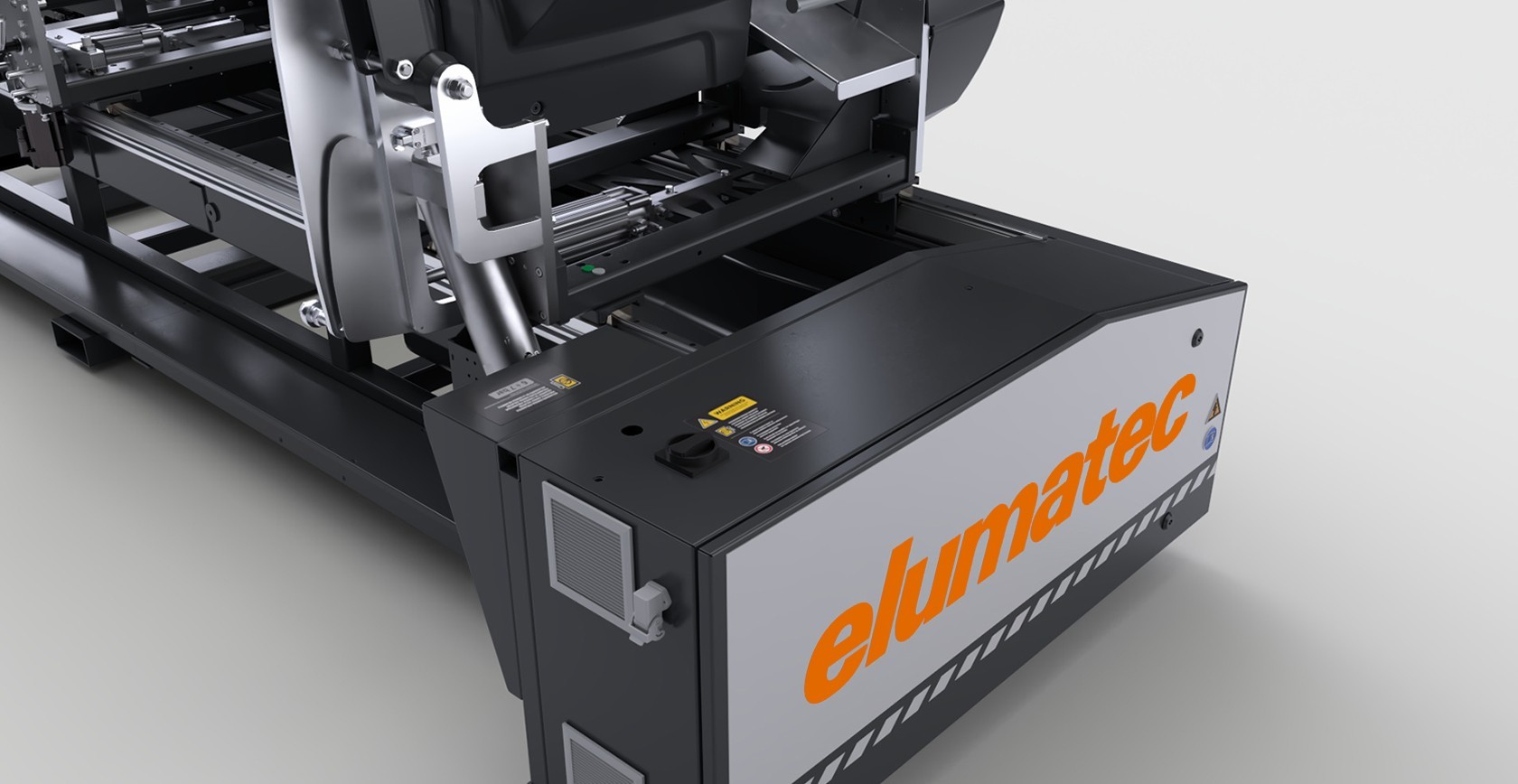

DG102-P

home / categorias de produtos / Máquinas de corte de duas cabeças angulares

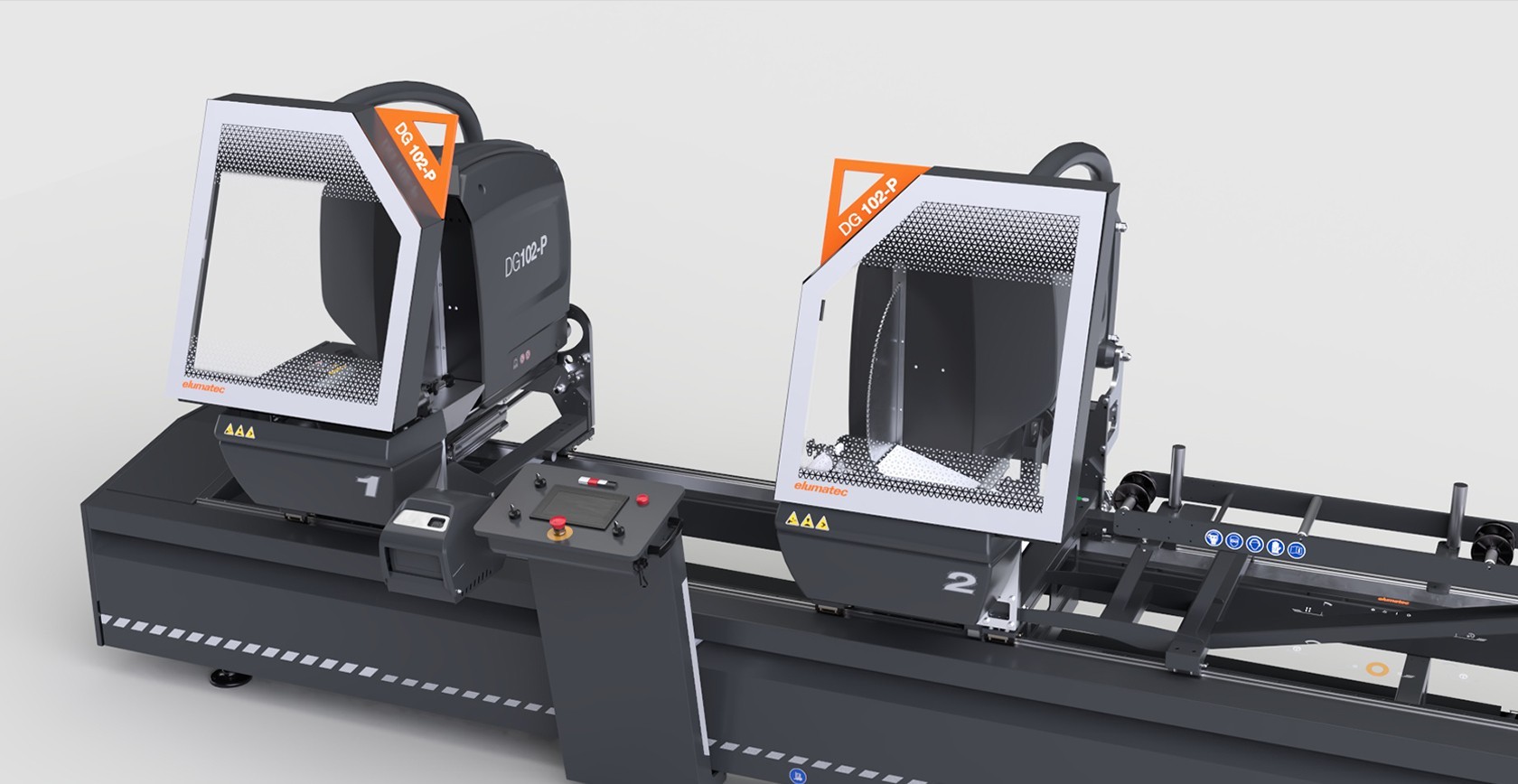

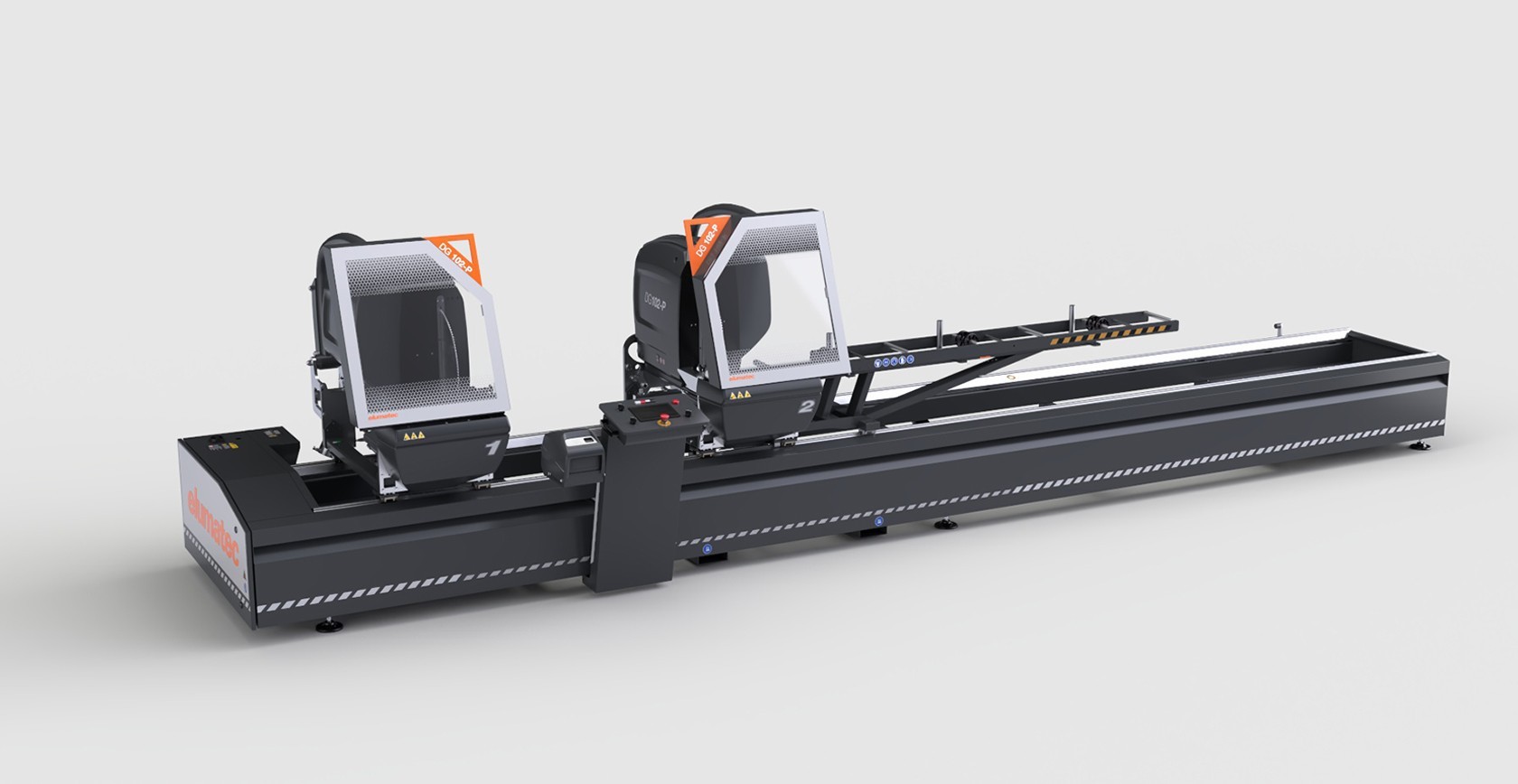

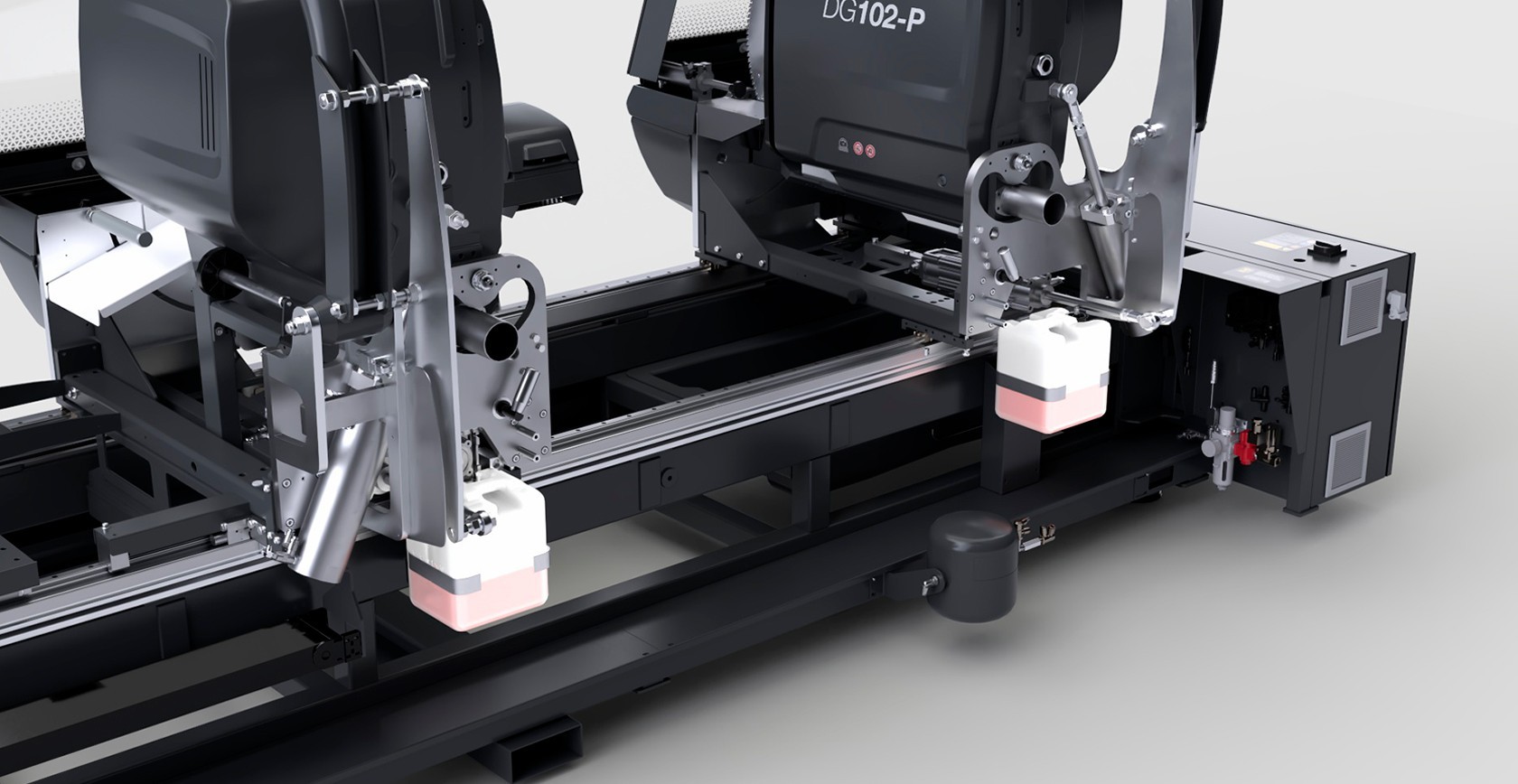

Máquina de corte de cabeça dupla com movimento automático da cabeça móvel através de motor brushless comandado por um controlo numérico. Inclinação pneumática das unidades de corte de 90° até 22°30’ (externa) em duas posições fixas ou com sistema opcional mecânico de regulação dos ângulos intermediários. Avanço óleo-pneumático do disco de corte.

Bloqueio do perfil
O bloqueio do perfil para o corte ocorre de forma extremamente precisa e segura através de duas prensas horizontais. Para as exigências de bloqueio vertical, nomeadamente para cortes especiais, está disponível um sistema de prensas horizontais, patenteado, que permitem o bloqueio vertical do perfil. Um suporte intermediário posicionado manualmente sustenta o perfil quando são cortados comprimentos consideráveis.
Proteções das Cabeças
Duas proteções locais de movimento automático instaladas nas unidades de corte, protegem a zona de usinagem. São realizadas em policarbonato antirriscos, os movimentos de abertura e fecho ocorrem automaticamente nas devidas fases do ciclo de corte e são acionados por um cilindro pneumático.
Carga e descarga
A máquina de corte dispõe de transportador de rolos em cabeça móvel, para carga e descarga padrão. O transportador de rolos suporta opcionalmente um torno suplementar para o bloqueio da barra residual e o medidor eletrónico da espessura do perfil trabalhado que permite fazer a correção em automático do valor de corte em função da real dimensão do perfil, com a respetiva tolerância que deriva dos tratamentos superficiais.
Controlo
O painel de controlo, instalado em um suporte deslizante sobre rolamentos ao longo do lado frontal da máquina, permite um posicionamento correto das cabeças móveis conforme as especificações do corte a efetuar. Utiliza um ecrã táctil de 7” e um software completamente personalizado e pleno de funcionalidades especificamente idealizadas para esta máquina. Através da criação das listas de corte o ciclo de usinagem é otimizado, permitindo a redução dos descartes e a diminuição dos tempos para as fases de carga-descarga das peças.
Regulação das inclinações intermediárias (Opcional)
A versão padrão permite realizar cortes a 45° e 22°30’ por meio do presetting mecânico de batentes de paragem. Com opção, é previsto um sistema de regulação manual da inclinação das unidades de corte em todos os ângulos intermediários, com um manípulo manual é possível regular os ângulos intermediários, nomeadamente útil na realização de cortes fora de esquadria.
Máquinas de corte de duas cabeças angulares DG102-P Bloqueio do perfil elumatec
Máquinas de corte de duas cabeças angulares DG102-P Proteções das Cabeças elumatec
Máquinas de corte de duas cabeças angulares DG102-P Carga e descarga elumatec
Máquinas de corte de duas cabeças angulares DG102-P Controlo elumatec
Máquinas de corte de duas cabeças angulares DG102-P Regulação das inclinações intermediárias elumatec
Dados técnicos arrow_drop_down
CARACTERÍSTICAS DA MÁQUINA
Controlo eletrónico do eixo X

Velocidade de posicionamento do eixo X (m/min)

Leitura da posição da cabeça móvel com sistema de medição direta por banda magnética absoluta

Inclinação pneumática da cabeça

Inclinação externa

Regulação mecânica dos ângulos intermédios com visualização digital da posição

Alimentação hidropneumática da lâmina

Velocidade de avanço da lâmina regulável

Corte efetivo, segundo o modelo (mm)

Lâmina de carboneto cimentado

Diâmetro da lâmina (mm)

Potência do motor da lâmina (kW)

Medidor eletrónico de espessura do perfil

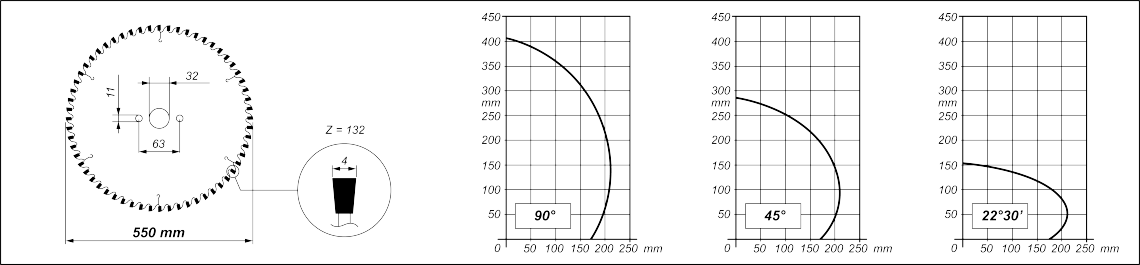

DIAGRAMA DE CORTE

DISPOSITIVOS DE SEGURANÇA E PROTECÇÕES
Proteção local frontal de funcionamento pneumático

POSICIONAMENTO E FIXAÇÃO DO PERFIL
Par de morsas horizontais pneumáticas com dispositivo de "baixa pressão"

Par de morsas horizontais verticais

Par de morsas horizontais suplementares

Suportes intermédios de perfis posicionados manualmente

Transportador de rolos na cabeça móvel (mm)

Morsa suplementar para suporte de perfil no transportador de rolos

LUBRIFICAÇÃO E ASPIRAÇÃO

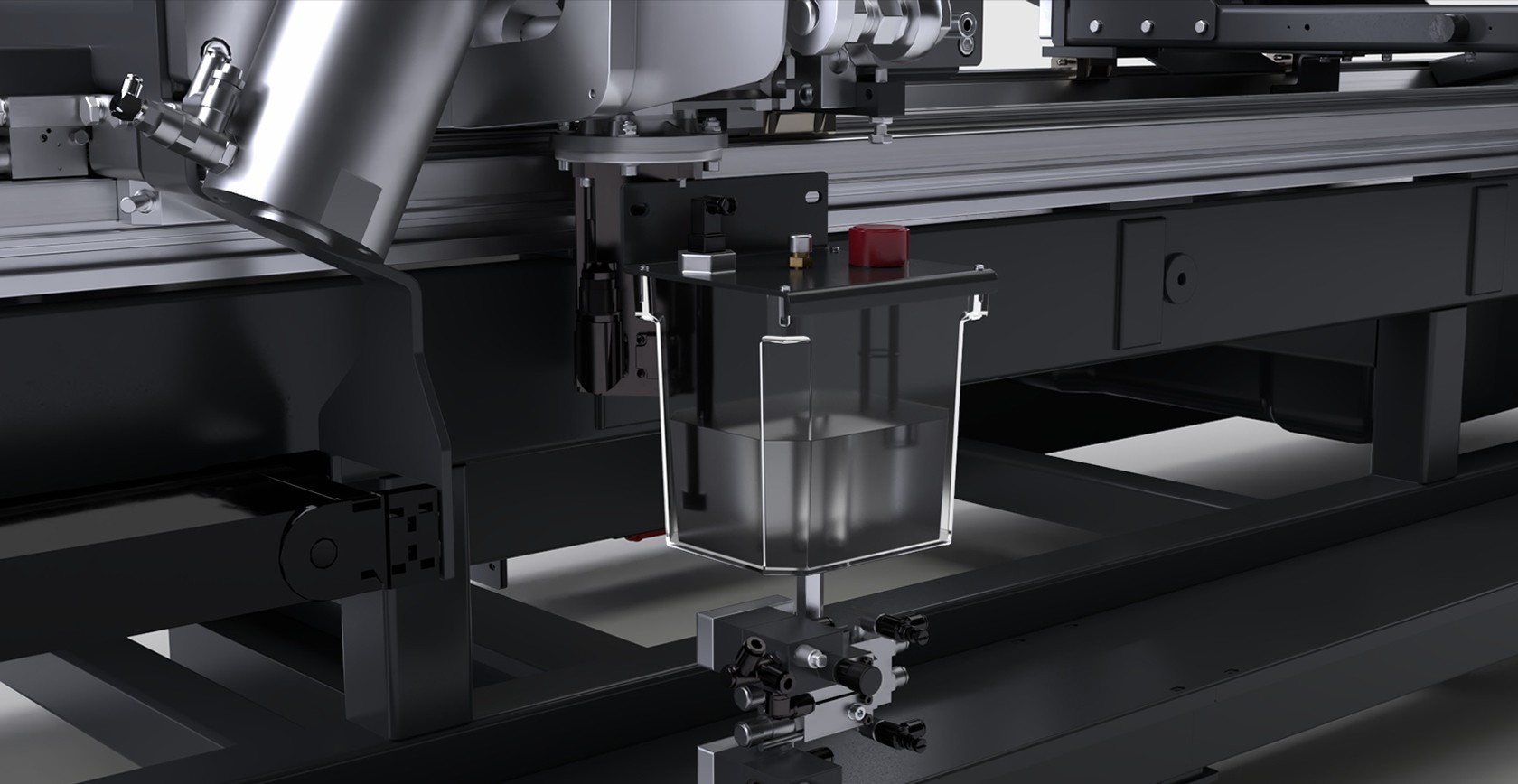

Sistema de lubrificação por micro-névoa com emulsão de água e óleo

Preparação para o arranque automático do exaustor externo

Gavetas extraíveis para aparas e atalhos

Sistema de dragagem para descarga de aparas

FUNÇÕES
Realização de cortes simples

Execução de cortes de ângulos intermédios

Execução de cortes cíclicos a partir de listas de corte

Função de corte especial PRO (corte mais longo, mais curto, chanfrado e em cunha)

Incluído
Disponível
