Cúpula do novo Louvre em Abu Dhabi

Uma obra-prima da tecnologia inteligente do processamento de perfis da elumatec

Uma obra-prima da tecnologia inteligente do processamento de perfis da elumatec



Mühlacker. No dia 11 de novembro de 2017, o Louvre em Abu Dhabi abriu as suas portas. É um museu de superlativos e uma homenagem de França ao mundo árabe. O novo palácio de arte é coberto por uma imponente cúpula, que surge flutuante sobre a totalidade do complexo museológico no final da alameda. É uma obra-prima da tecnologia inteligente do processamento de perfis da elumatec AG de Mühlacker, Baden-Württemberg.

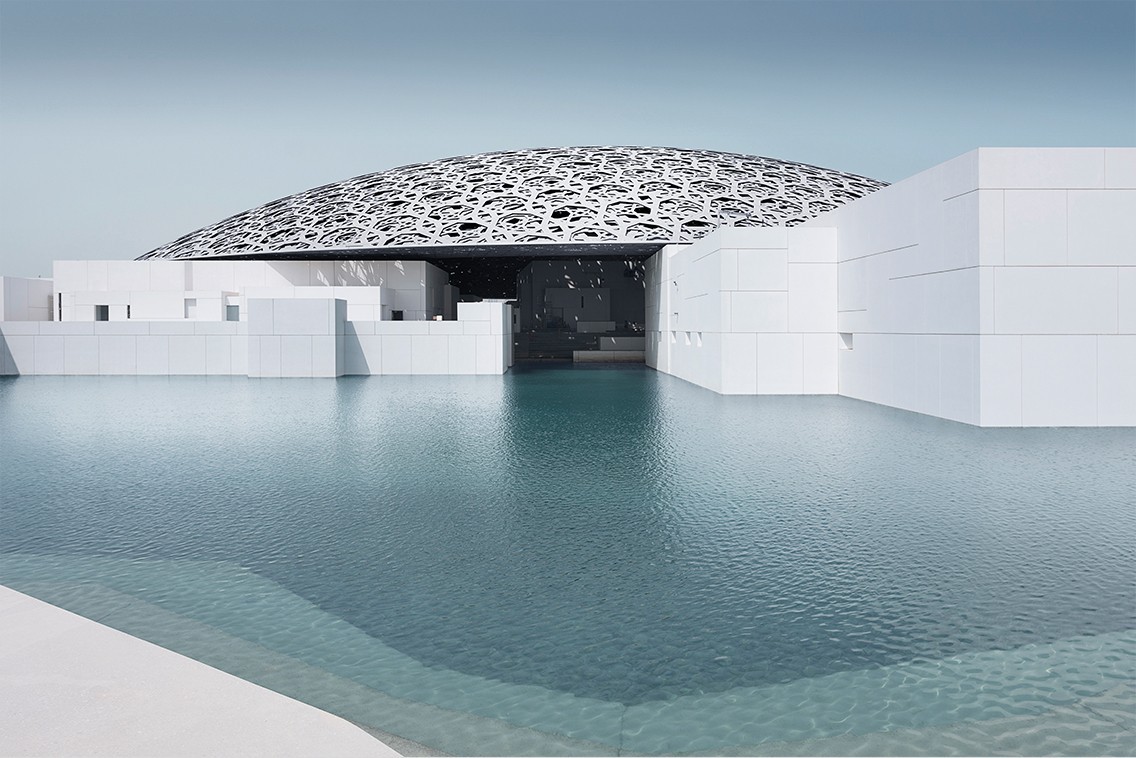

A ideia do museu-irmão do Louvre em Paris nasceu de um acordo interestatal de 2007 entre os governos de Abu Dhabi, capital dos EAU, e da França.

Foto: TDIC Atelier de Design Jean Nouvel/Mohamed Somji

O complexo museológico – um mundo sem igual entre a terra e a água

A conceção deste complexo museológico de aparência futurista surgiu da mente do arquiteto francês Jean Nouvel. O seu estilo sublinha o desejo de criação de um museu universal, no qual estão inseridas todas as culturas, um desejo partilhado pelos dois países Emirados Árabes Unidos (EAU) e França. A partir da forma livre escolhida, o arquiteto deixou-se guiar pelas observações elementares de luz e sombra, reflexos, movimento e calma, bem como pelo clima predominante. Assim surgiu, entre a terra e a água, um mundo acolhedor e sem igual, no qual um estado apresenta a sua história, a sua civilização, a sua geografia e as suas culturas.

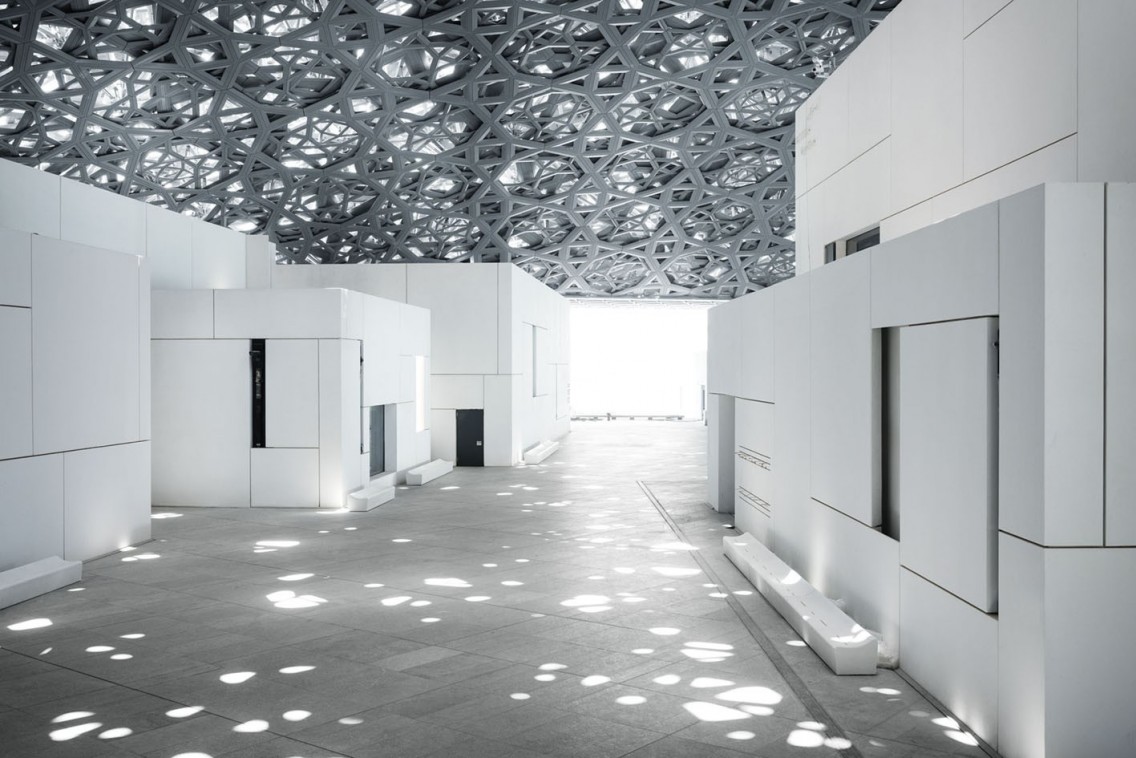

O observador perceciona estes efeitos encantadores como uma espécie de “chuva de luz”,

que o envolve no seu feitiço e que torna a sua presença no Louvre uma experiência única.

Foto: TDIC Atelier de Design Jean Nouvel/Mohamed Somji

A cúpula – uma construção tão fascinante quanto complexa

As construções em cúpula têm uma longa tradição e um carácter emblemático de símbolo (mausoléu, mesquita e madraça) na cultura árabe. Aqui, na ilha de Saadiyat, esta simbologia é reinterpretada por Jean Nouvel com materiais inovadores. Além disso, a particularidade da cúpula do Louvre em Abu Dhabi está na encenação fascinante de “luz e movimento”.

A disposição aparentemente aleatória, mas na verdade calculada, das aberturas geométricas pretende lembrar folhas de palmeira sobrepostas

               tradicionalmente usadas como material para telhados nos EAU.

Foto: TDIC Atelier de Design Jean Nouvel/Mohamed Somji



A construção da cúpula com um diâmetro de 180 m repousa sobre quatro apoios, que foram colocados a uma distância de 110 m uns dos outros. O ponto mais alto encontra-se a 40 m acima do nível do mar. À noite, a cúpula forma um baldaquino de 7 850 estrelas no total, visíveis no interior e no exterior. A complexa construção em “estrela” é formada por oito planos deslocados de módulos em aço e alumínio de diferentes tamanhos e em diferentes ângulos.

A cúpula é formada no total por oito planos construtivos dos quais três planos (vista superior e inferior) com perfis em alumínio foram montados

de forma deslocada e que diferiam, por sua vez, em tamanho, disposição e geometria.

Foto: elumatec AG, Mühlacker



Cooperação internacional de confiança – a base para a implementação eficiente deste projeto exigente

O desenvolvimento deste projeto de construção fora do vulgar foi levado a cabo pela empresa de construções em aço Waagner Biro, de Viena/Áustria, conhecida por atender incondicionalmente a todas as exigências. O contrato de construção do elemento em cúpula foi assegurado pela empresa parceira da elumatec, a White Aluminium, sedeada em Abu Dhabi. A transformação do projeto arquitetónico numa produção viável e económica exigiu a estreita cooperação entre o desenvolvedor de projeto Waagner Biro, Viena/Áustria, e o fabricante dos centros de trabalho estáticos/modulares inteligentes, elumatec AG de Mühlacker/Baden-Württemberg.

Cerca de dois terços do complexo museológico estão cobertos por uma construção em cúpula com um diâmetro de 180 metros.

A particularidade da cúpula do Louvre em Abu Dhabi está na encenação de “luz e movimento” a cada hora do dia e da noite.

Foto: TDIC Atelier de Design Jean Nouvel/Mohamed Somji



Amplo apoio no planeamento de fabrico e na preparação de trabalho - desempenho padrão na elumatec

A elumatec AG apoiou os transformadores não só na aquisição e na instalação das unidades fabris adequadas, como também apoiou com amplos serviços técnicos. O apoio técnico para o Louvre Abu Dhabi estendeu-se ao longo de todo o processo de produção, desde a realização das interfaces virtuais e preparação de dados digitais sobre a fase de testes e a recomendação da instalação do centro de estático adequado para este projeto de construção à logística e, ocasionalmente, acompanhamento da produção junto do cliente no local, onde, além do processamento de perfis, se realizava a montagem final dos elementos individuais.

Graças à maquete 1:1 a complexa construção da cúpula torna-se visível, produzida no centro estático SBZ 151 Flexium+ da elumatec.

Foto: elumatec AG, Mühlacker



SBZ 151 Flexium + – o centro estático perfeito para processamentos de perfis exigentes

Para a execução do espetacular projeto de arquitetura, os técnicos de máquina da elumatec AG instalaram dois centros estáticos idênticos do tipo SBZ 151 Flexium+ na White Aluminium em Abu Dhabi. Trata-se assim de um centro estático de 5 eixos, que foi contruído para o processamento económico e eficaz dos perfis de alumínio e de aço com paredes finas. Todas as operações do SBZ 151 Flexium+ como fresar, perfurar, cortar roscas, fresar roscas, malhetar e serrar são realizadas com barras perfiladas apoiadas para preservar a superfície dos perfis. Desta forma são processados todos os seis lados do perfil em simultâneo. Os mandris de ferramentas acompanhantes oferecem tempos curtos para trocar ferramentas e, consequentemente, ciclos de processamento ótimos.

O controlo é feito a partir do centro estático perfeito para o processamento exigente de perfis, o elumatec SBZ 151 Flexium+.

Foto: elumatec AG, Mühlacker



eluCad – o software intuitivo para a gestão das interfaces entre construção e produção

O SBZ 151 Flexium+ é controlado pelo software eluCad, uma solução de software inteligente para a programação eficiente e independente da máquina, solução esta que foi desenvolvida pela elusoft, uma subsidiária da elumatec. Este software de fácil utilização foi desenvolvido de forma a que o utilizador não tenha que programar com os códigos ISO - ele necessita apenas de introduzir os seus dados num painel gráfico ordenado de maneira estruturada. A programação é realizada através da interface CSV automatizada.



Para o planeamento dos trabalhos e a seguinte preparação dos mesmos, o executor do projeto disponibilizou os ficheiros CSV necessários, dos quais a elumatec AG adotou os parâmetros relevantes. Deste input foi possível de gerar, no total, 21 ficheiros-mestre e de transferir os dados de produção de aprox. 500 000 peças perfiladas para o programa de software eluCad. Após uma fase de teste no local Mühlacker foram iniciadas as medidas preparatórias.

A elumatec AG construiu aqui dois centros de trabalha estáticos/modulares idênticos do tipo SBZ 151 Flexium+ para a produção dos componentes para a cúpula.

Foto: elumatec AG, Mühlacker



A prova de uma cooperação internacional de excelência

Esta extraordinária obra-prima arquitetónica de Jean Nouvel é um dos projetos culturais mais ambiciosos do mundo. É uma prova da cooperação excecional entre o parceiro de projeto Waagner Biro na Áustria, a empresa parceira da elumatec AG nos EAU – a White Aluminium – e a elumatec AG na Alemanha. sr

Registo de detalhe de um módulo em estrela da cúpula composta por cerca de 7 800 estrelas completas

Foto: elumatec AG, Mühlacker





Mais de 500 000 peças individuais são aqui unidas no total.

Fotos: elumatec AG, Mühlacker



Montagem final da cúpula pela White Aluminium em Abu Dhabi.

Foto: elumatec AG, Mühlacker



As estrelas individuais possuem diferentes dimensões.

O detalhe retratado mede cerca de quatro metros em altura.

Foto: elumatec AG, Mühlacker



Sobre a elumatec AG

A elumatec AG é a líder de mercado internacionalmente no fabrico de máquinas para processar perfis de alumínio, plástico e aço. A empresa cobre, com uma vasta gama de produtos, todos os aspetos de utilizador, desde os das pequenas empresas de artesões até os operadores de perfis na indústria. Conceitos feitos à medida e por módulos das máquinas permitem soluções sempre flexíveis e individuais no setor, para todos os grupos de clientes. A empresa, com sede em Mühlacker na Suábia, foi fundada no ano de 1928 e tem subsidiárias e distribuidores em mais do que 50 países. Com aprox. 700 colaboradores, em todo o mundo, no ano 2016 o grupo apresentou um volume de negócios de aprox. 125 milhões de euros.
