阿布扎比新卢浮宫穹顶

阿布扎比新卢浮宫穹顶 - elumatec智能型材加工技术的杰作。

德国Mühlacker。2017年11月11日，阿布扎比卢浮宫正式开放。这是一个超级博物馆，也是法国对阿拉伯世界的致敬。这座新艺术宫殿拥有一个壮观的圆形穹顶，穹顶位于长廊的尽头，仿佛在整个博物馆群楼上空飘浮，展现了非凡的艺术气息和技术成就。穹顶是来自巴登-符腾堡州Mühlacker的elumatec AG公司，利用其智能型材加工技术精心打造的杰作。

巴黎卢浮宫的姊妹馆 - 阿布扎比卢浮宫的构思源自2007年阿联酋首都阿布扎比和法国政府之间的一项跨国协议。

图片：TDIC 设计工作室 Jean Nouvel/Mohamed Somji



博物馆建筑群 - 陆地和水之间的独特世界

这一具有未来感的博物馆建筑群的设计出自法国建筑师Jean Nouvel之手。他的设计语言强调了阿拉伯联合酋长国（UAE）和法国两国共同的愿景，即创造一个汇聚所有文化的普遍博物馆。设计师所选择的自由形式受到光与影、反射、运动与静止以及当地主要气候条件等基本观察的启发。因此，在陆地与水域之间诞生了一个独特且令人向往的世界，在这里，一个国家展示了其的历史、文明、地理和文化。

观赏者会感受到这些迷人效果，仿佛是一场深深吸引着人们的“光之雨”，使得在卢浮宫的体验变得独一无二、难以忘怀。图片：

TDIC 设计工作室 Jean Nouvel/Mohamed Somji


穹顶圆顶 - 既迷人又复杂的建筑结构

在阿拉伯文化中，穹顶建筑（如陵墓、清真寺和伊斯兰学校）具有悠久的传统和象征性的标志意义。在萨迪亚特岛上，Jean Nouvel用创新的材料对这一象征进行了新的诠释。此外，阿布扎比卢浮宫圆顶的特别之处在于其对“光与运动”的迷人呈现。




看似随机却精心设计的几何开口，旨在模仿在阿拉伯联合酋长国传统上作为屋顶材料使用的重叠棕榈叶。

图片：TDIC 设计工作室 Jean Nouvel/Mohamed Somji

这个穹顶的直径为180米，靠四根相距110米的支柱支撑。最高点距海平面40米。夜晚时，穹顶形成了一个由7,850颗星星构成的天篷，从内部和外部都能看见。这个复杂的“星星”结构由八层错开的钢和铝模块组成，这些模块大小和角度各不相同。

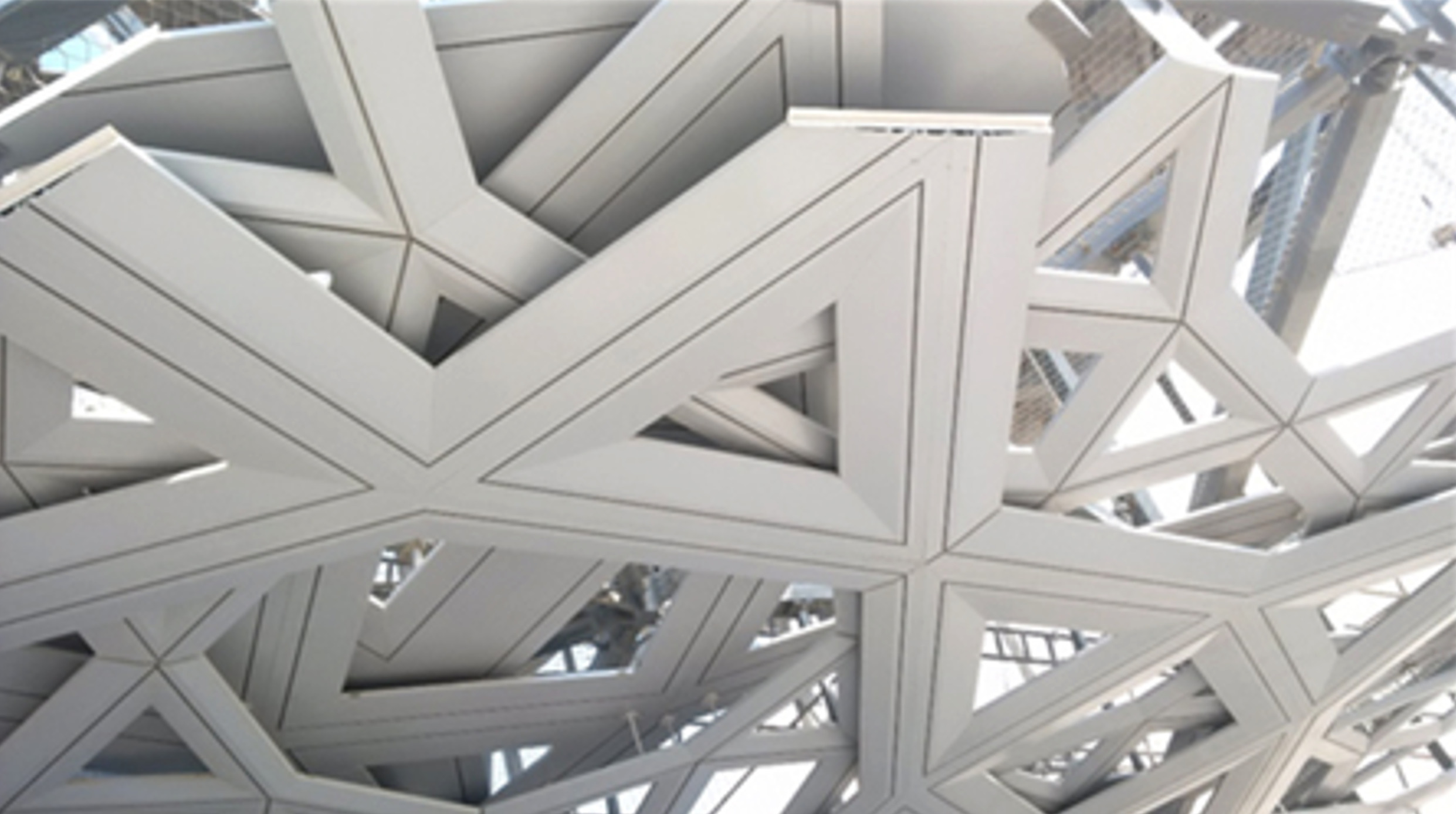

圆顶总共由八个结构层组成，其中每三层（上视图和下视图）都用铝型材错开安装，每层在大小、排列和几何形状上都有所不同。

图片: elumatec AG, 德国Mühlacker

相互信赖的国际合作 - 高效实现这一富有挑战性项目的基础。

这个非凡建设项目的项目开发由以其无可妥协的高标准著称的奥地利维也纳钢结构公司Waagner-Biro承担。制作穹顶构建的合同被位于阿布扎比的elumatec合作伙伴企业White Aluminium获得。将建筑设计转化为可行且经济的制造过程，需要项目开发商Waagner-Biro（奥地利维也纳）和智能型材加工中心制造商elumatec AG（德国巴登-符腾堡州Mühlacker）之间的紧密合作。

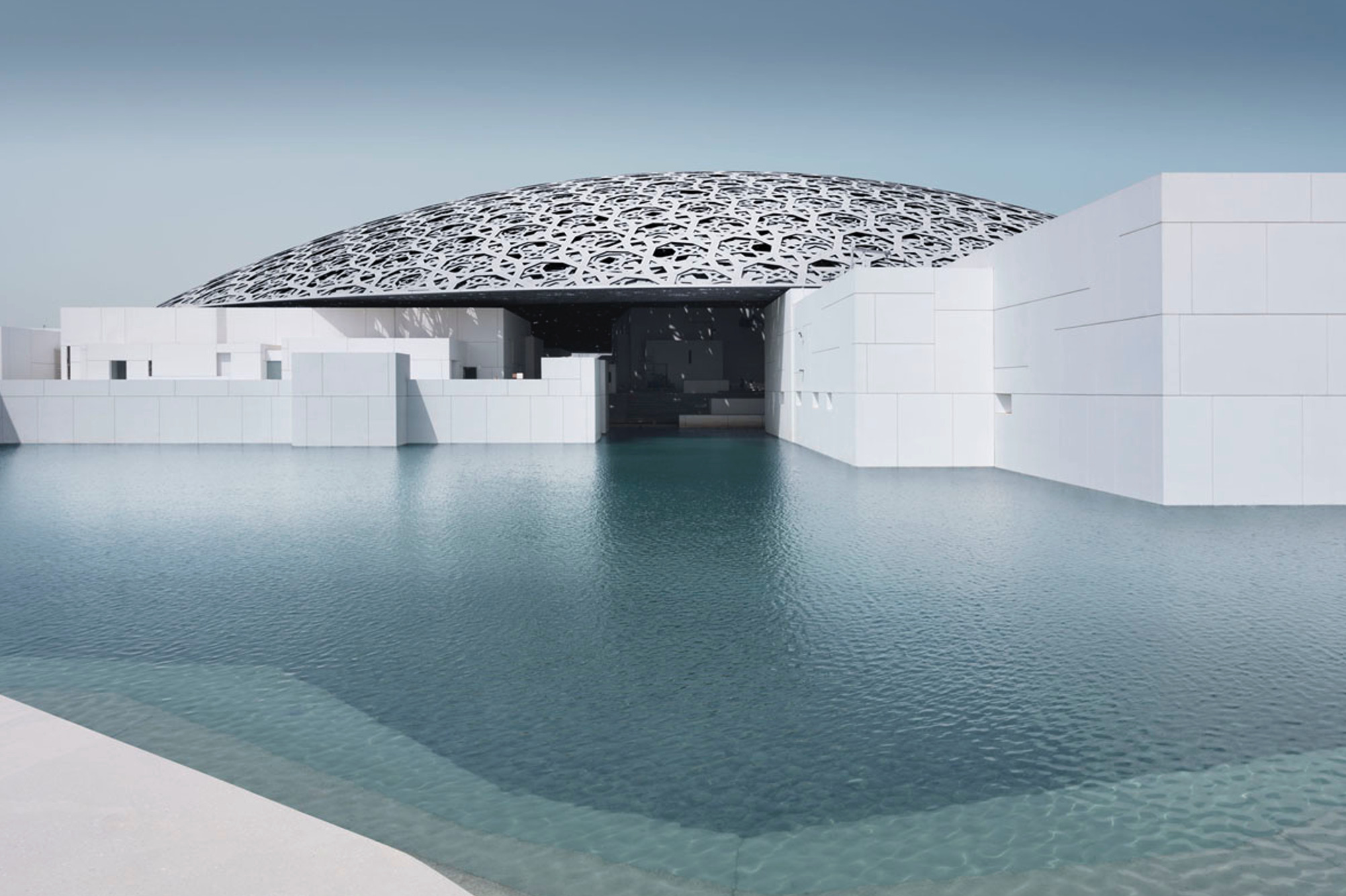

大约三分之二的博物馆建筑群被一座直径180米的大型穹顶结构所覆盖。

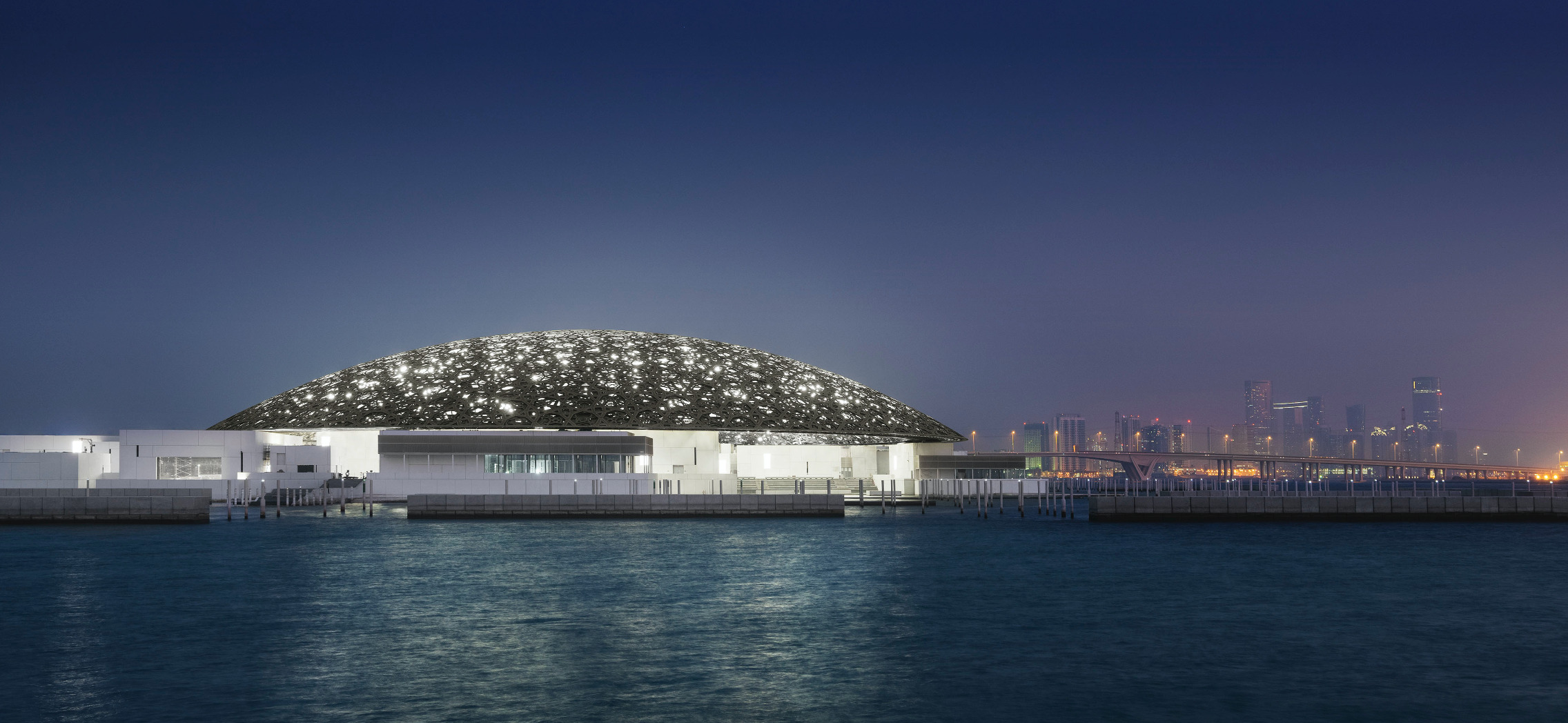

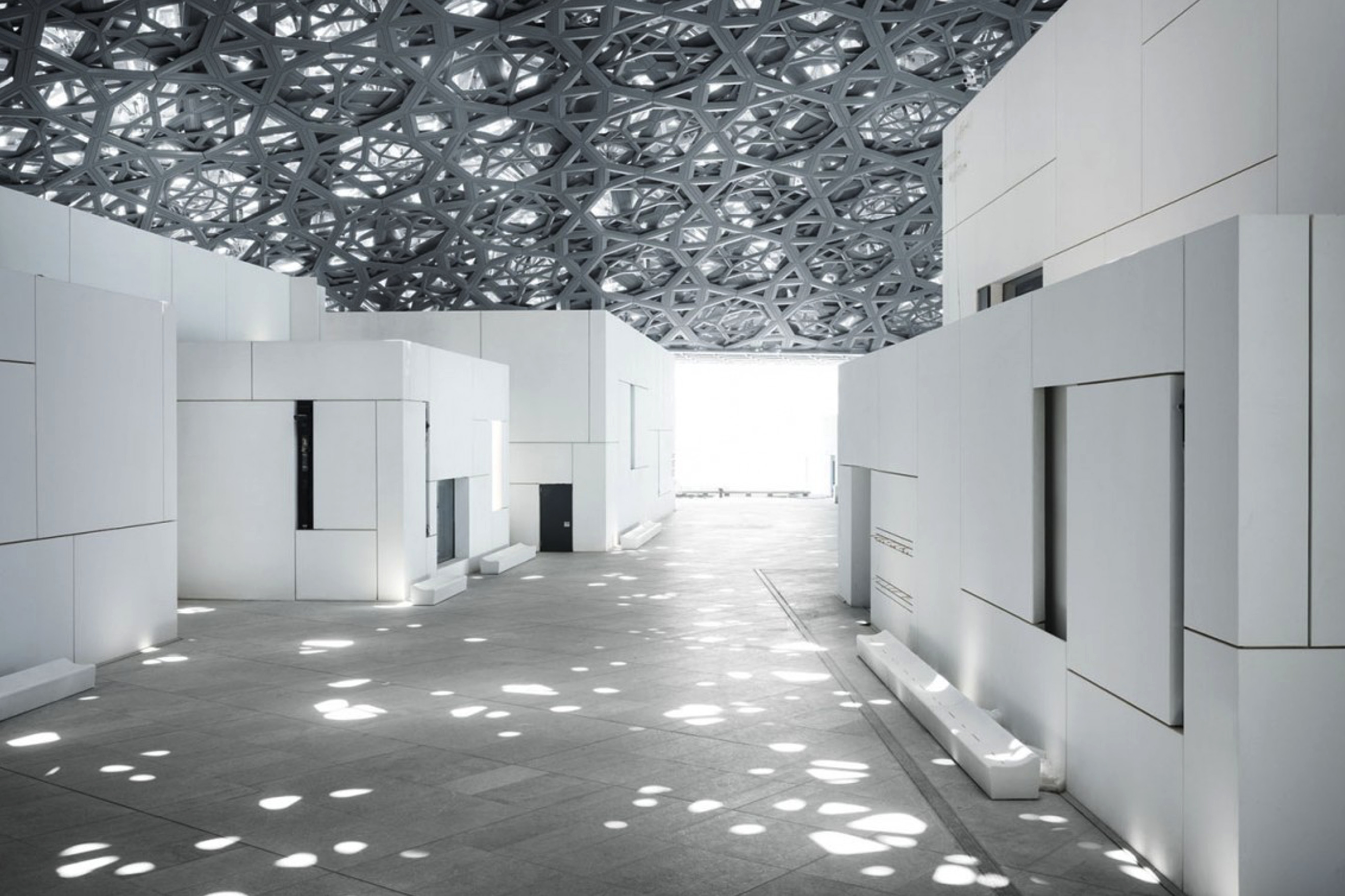

阿布扎比卢浮宫圆顶的特别之处在于它能够在一天中的任何时刻，无论白天还是夜晚，都呈现出“光与运动”的迷人效果。

图片：TDIC 设计工作室 Jean Nouvel/Mohamed Somji

在工厂规划和作业准备方面提供全面支持 - 这就是elumatec的标准服务。

elumatec AG不仅在采购和安装调试相应的生产设备方面为加工商提供支持，还提供了全面的技术服务。对阿布扎比卢浮宫的技术支持贯穿了整个生产过程，从虚拟接口管理和数字数据准备，到测试阶段和推荐安装适合此类建筑任务的型材加工中心，再到物流和在客户现场的临时生产支持，除型材加工外，仅在客户现场进行单个构件的最终组装。

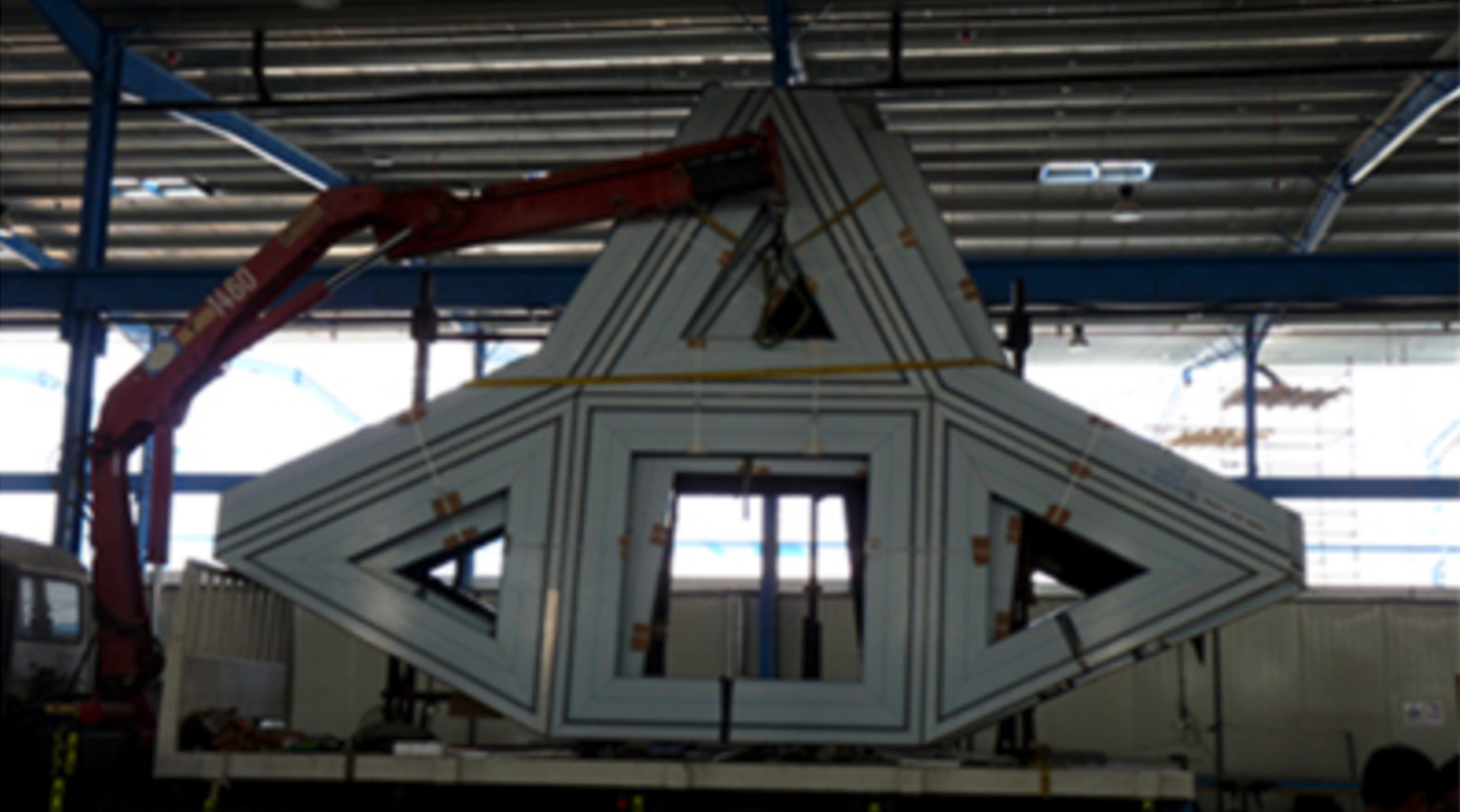

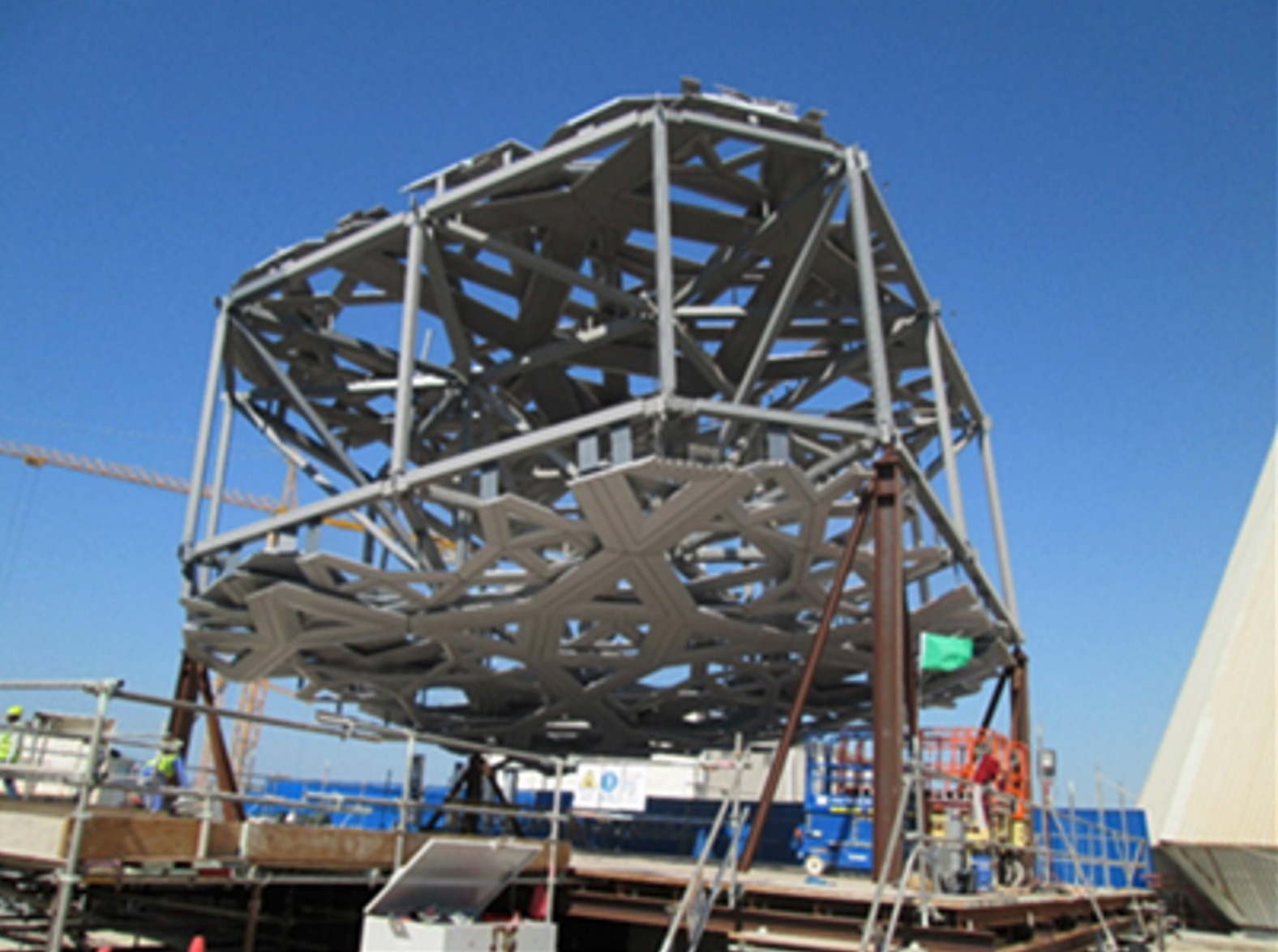

通过1:1比例的模型展示，这一复杂的圆顶结构变得直观可见，其制作则是在elumatec SBZ 151 Flexium+型材加工中心上完成。

图片: elumatec AG, 德国Mühlacker

SBZ 151 Flexium+ - 理想的型材加工中心，专为复杂的型材加工设计

为了完成这一宏伟的建筑项目，elumatec AG的机械技术师们在阿布扎比的White Aluminium公司安装了两台型号为SBZ 151 Flexium+的结构相同的型材加工中心。这是一款5轴型材加工中心，专为经济高效地加工铝和薄壁钢型材而设计。SBZ 151 Flexium+的所有工序，如铣削、钻孔、攻丝、螺纹铣削、切槽和锯切，都在静止的型材上进行，以保护型材表面。在此过程中，六个型材面同时被加工。内置的刀具库使刀具的更换快速便捷，从而保证最佳加工周期。

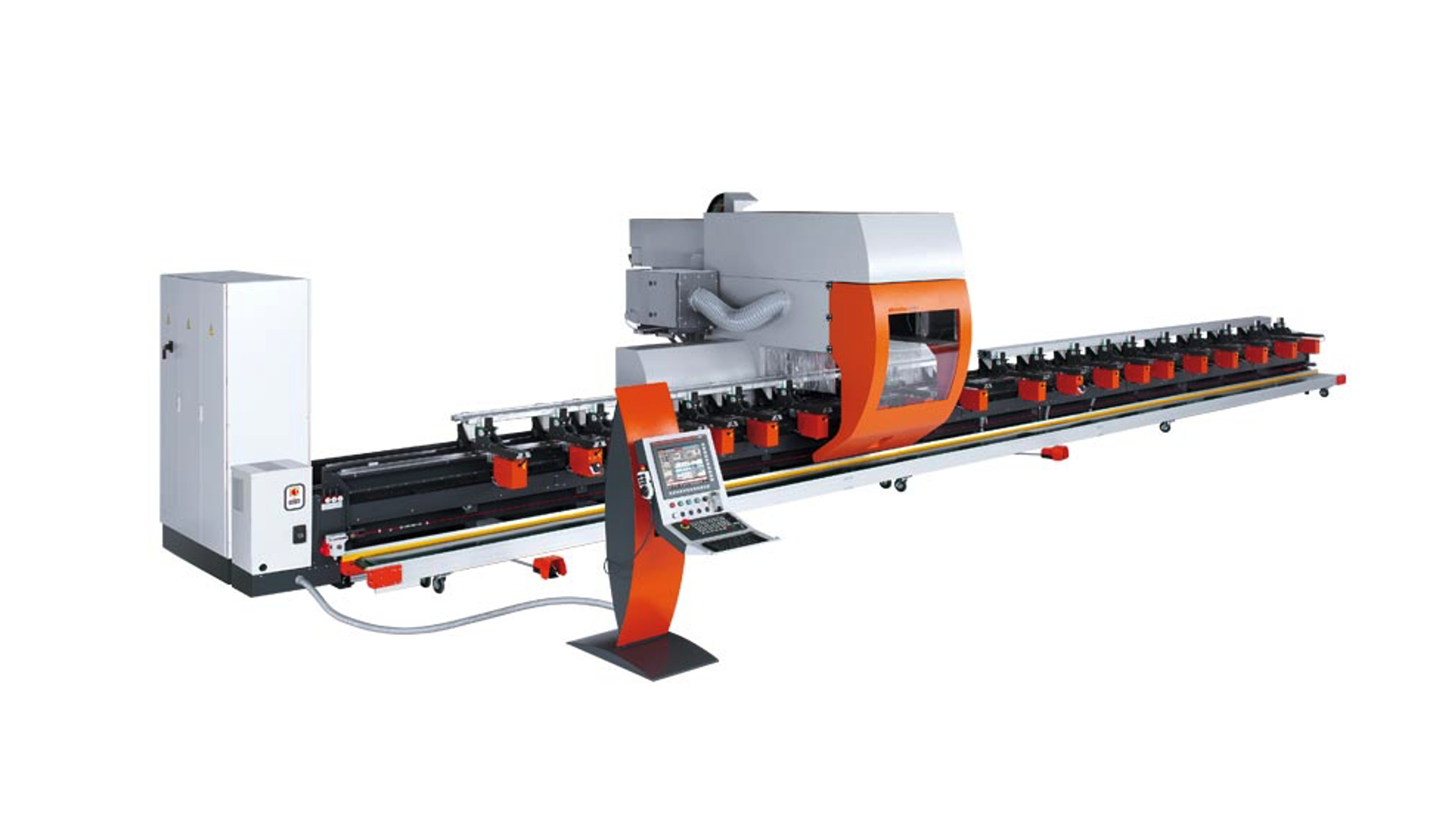

elumatec SBZ 151 Flexium+型材加工中心是复杂型材加工的理想选择，通过该加工中心完成整个加工过程的控制。

图片: elumatec AG, 德国Mühlacker



eluCad - 这款用户友好型软件在设计与生产之间搭建起了一座桥梁

SBZ 151 Flexium+的控制是通过eluCad软件实现的，这是elumatec子公司elusoft开发的智能软件解决方案，用于高效的、独立于机器的编程。这款用户友好型软件设计十分巧妙，用户无需亲自编写ISO代码，而只需将其数据输入到一个结构合理的图形界面中。编程是通过自动化的CSV接口完成。

在工厂规划和随后的作业准备阶段，项目开发商提供了所需的CSV文件，elumatec AG从中提取了相关参数。基于这些输入，共生成了21个主文件，并将大约500,000个型材部件的生产数据传输到eluCad软件程序中。在德国Mühlacker完成阶段性测试之后，开始了生产准备工作。

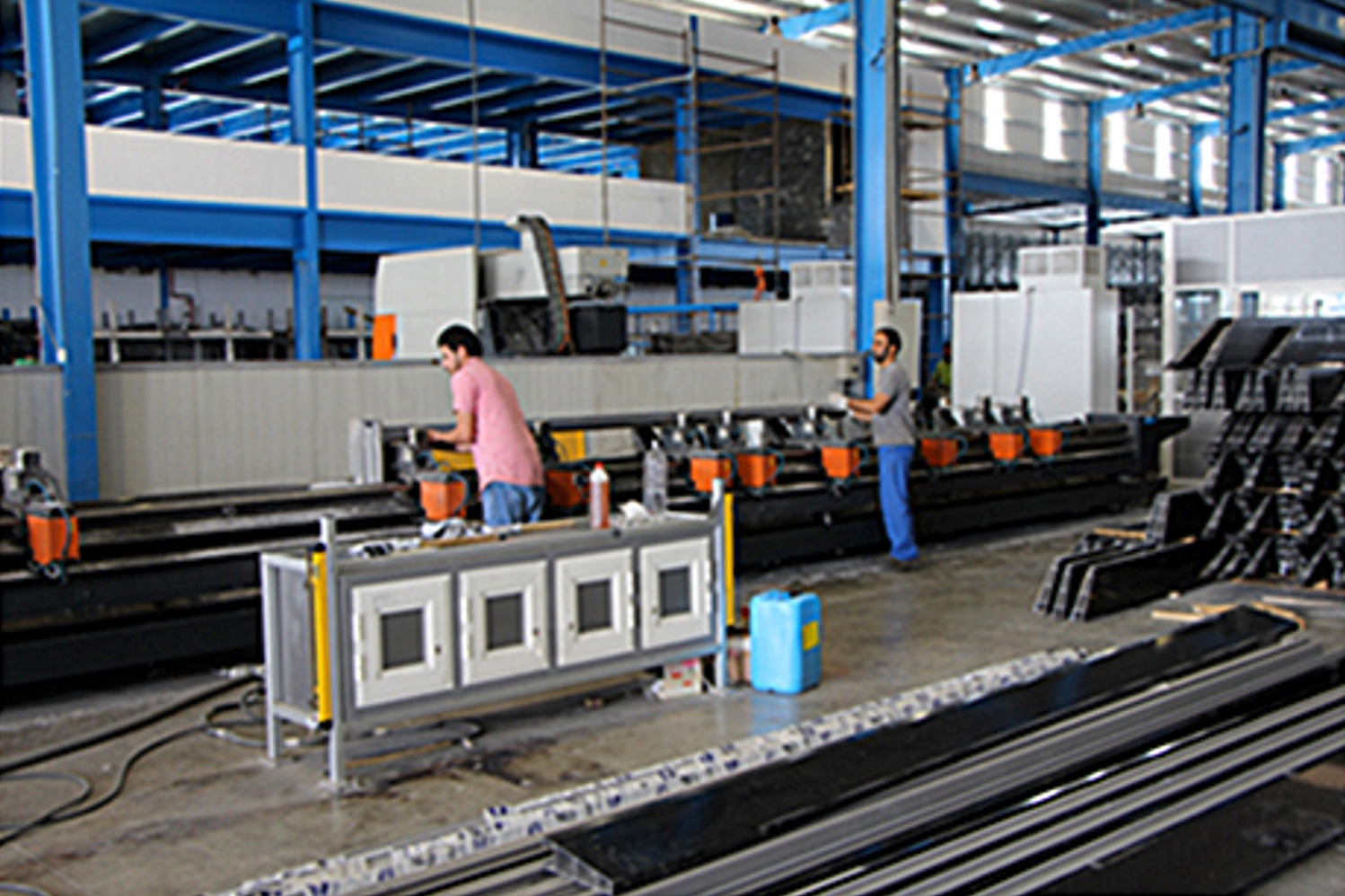

在这里，elumatec AG建立了两台结构相同的SBZ 151 Flexium+型材加工中心，用于生产穹顶的各个组件。

图片: elumatec AG, 德国Mühlacker

卓越国际合作的杰出证明。

这个由Jean Nouvel设计的非凡建筑杰作是世界上最具雄心的文化项目之一。该项目也证明了合作伙伴奥地利的Waagner-Biro、阿联酋的elumatec AG合作伙伴White Aluminium，以及德国的elumatec AG之间的杰出合作。

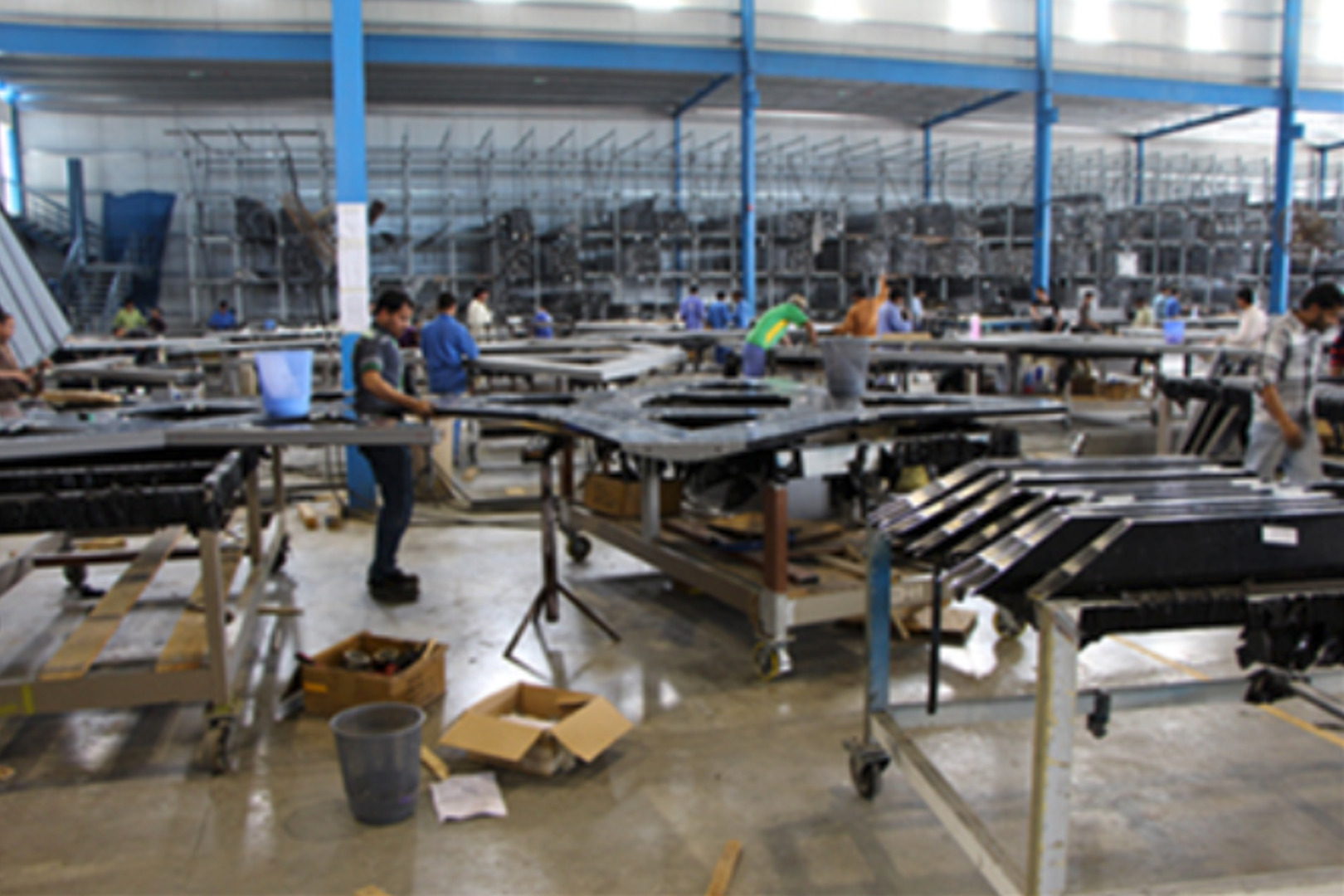

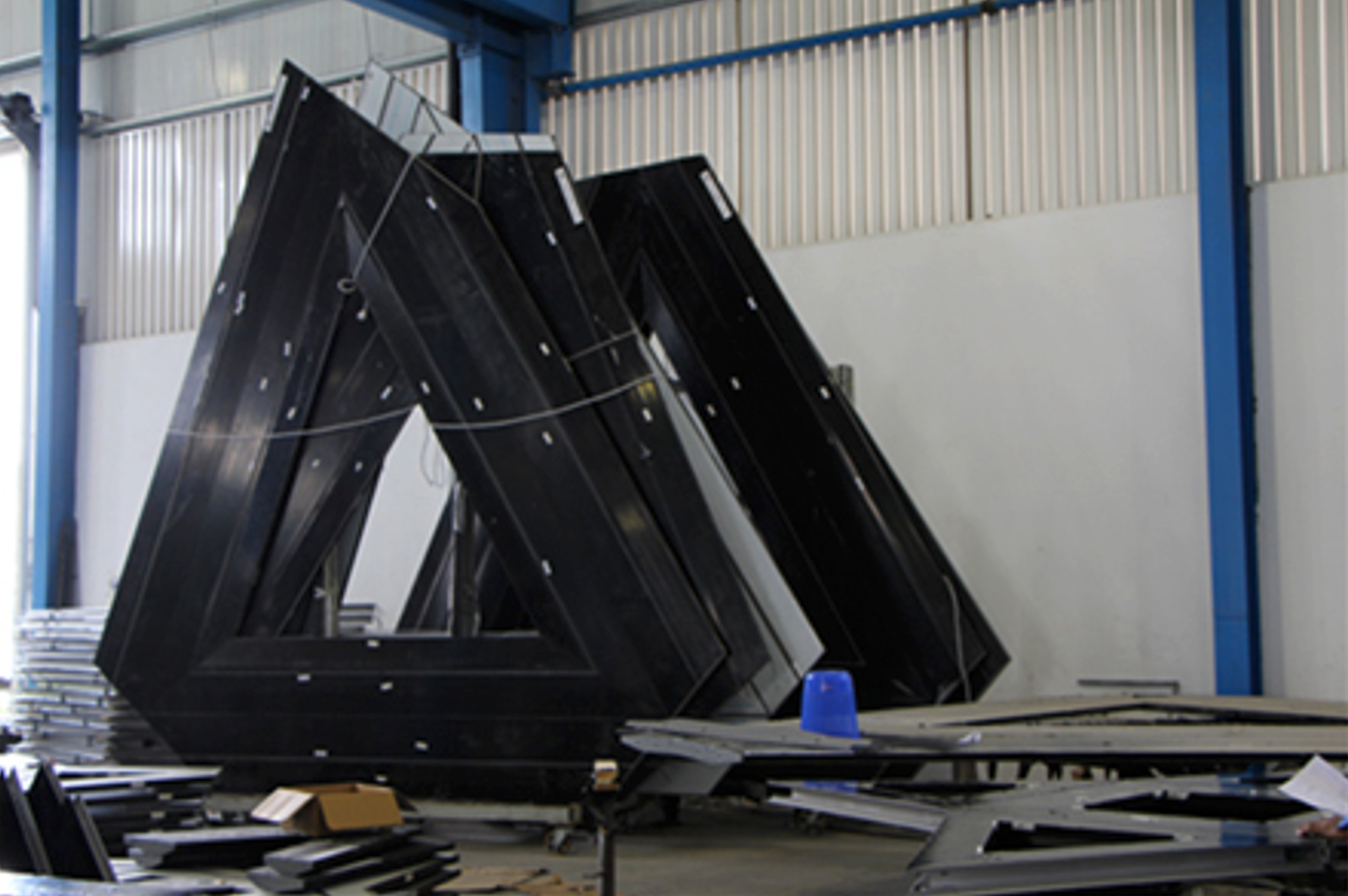

穹顶由大约7,800颗完整星星组成，这是其中一个星星模块的细节图。

图片: elumatec AG, 德国Mühlacker

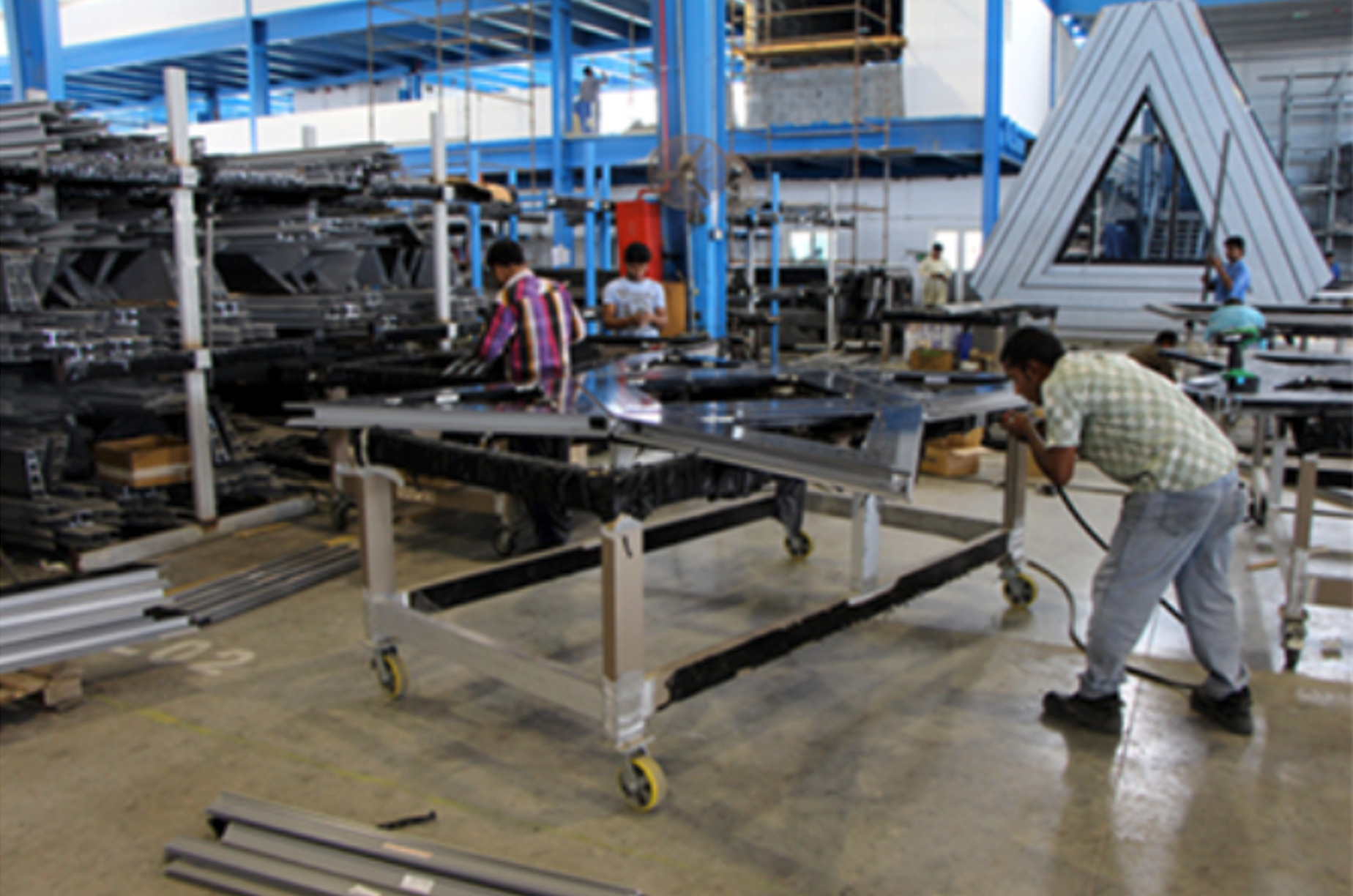

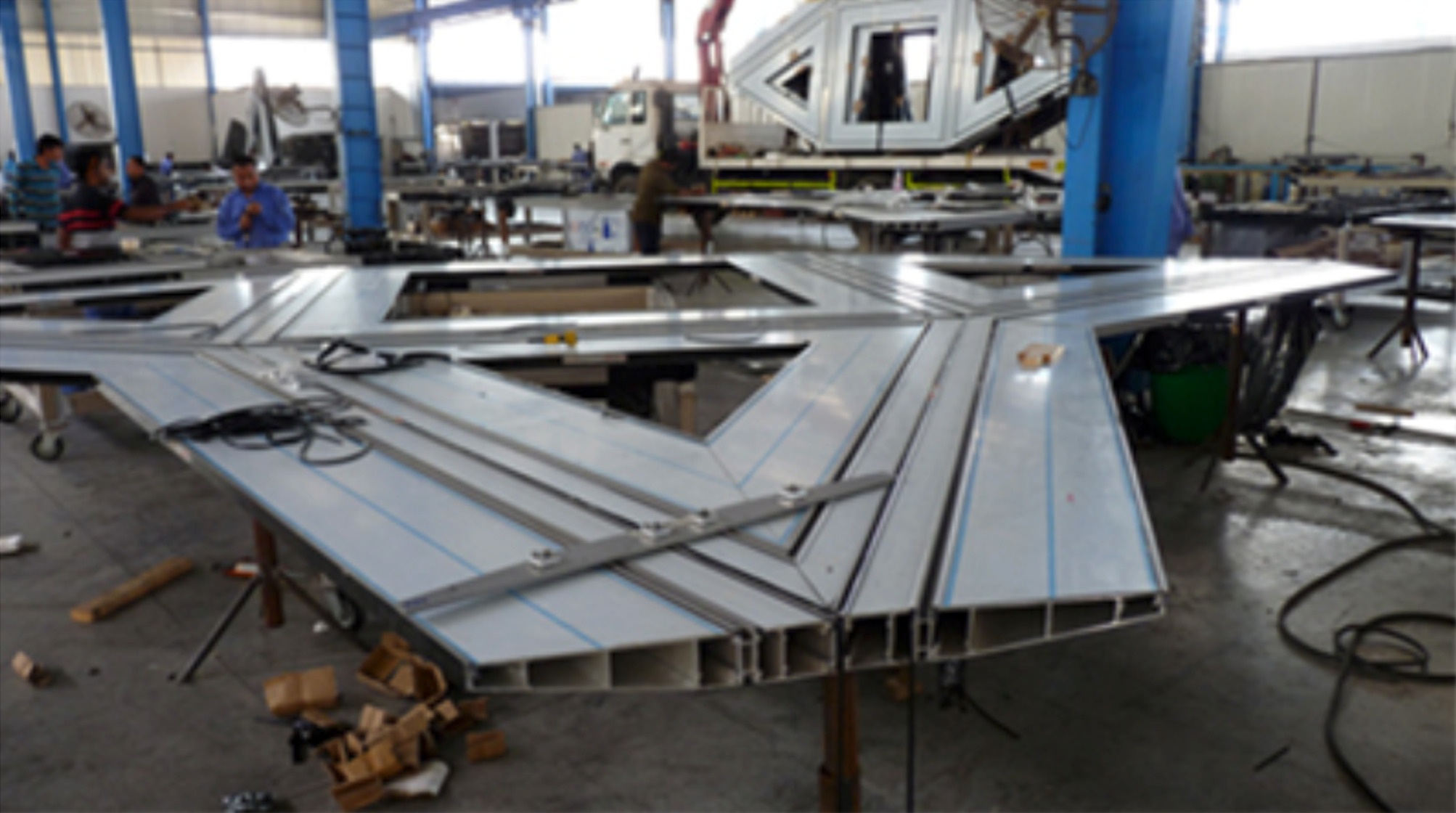

总共有超过500,000个零部件在这里被组装在一起。

图片: elumatec AG, 德国Mühlacker
