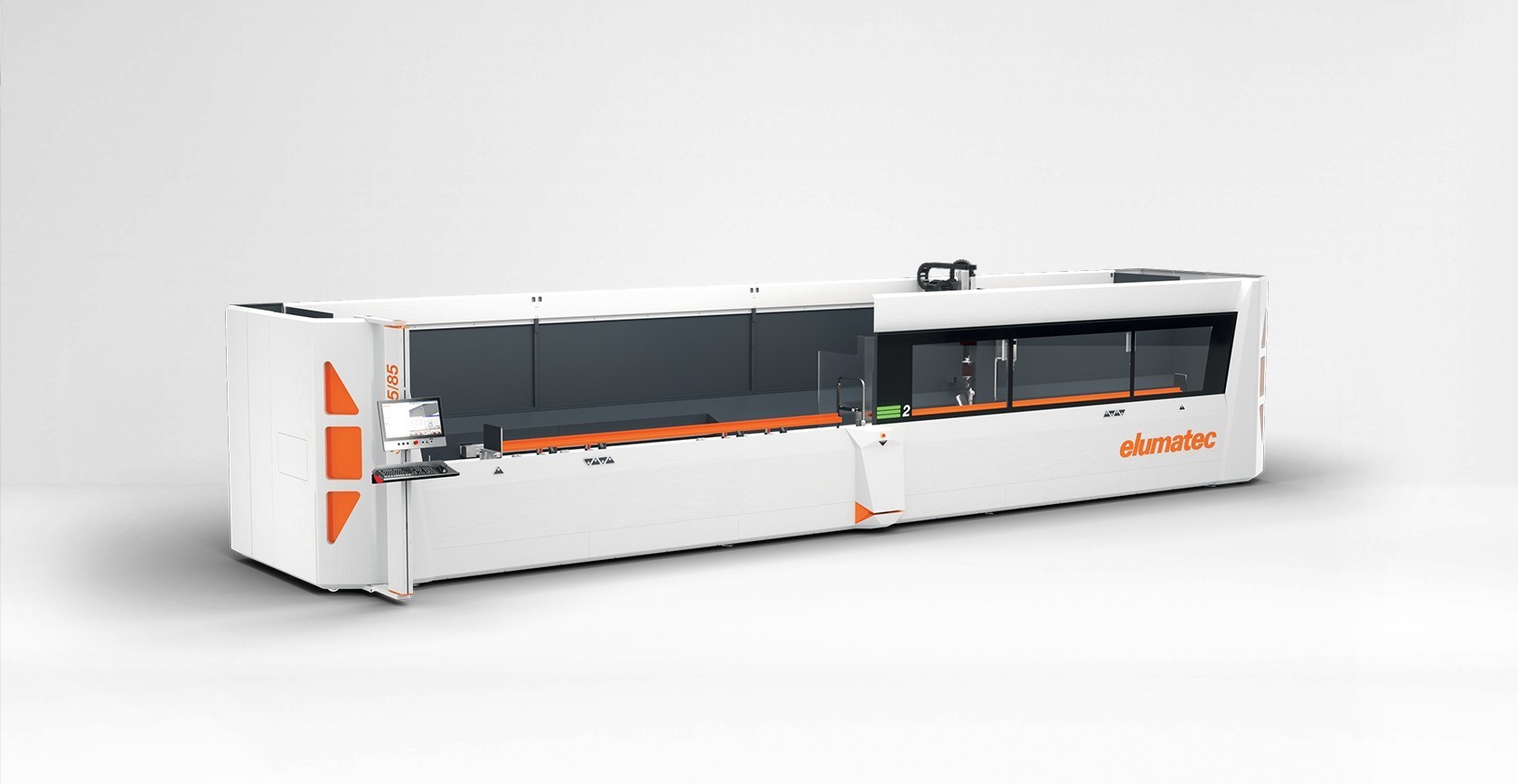

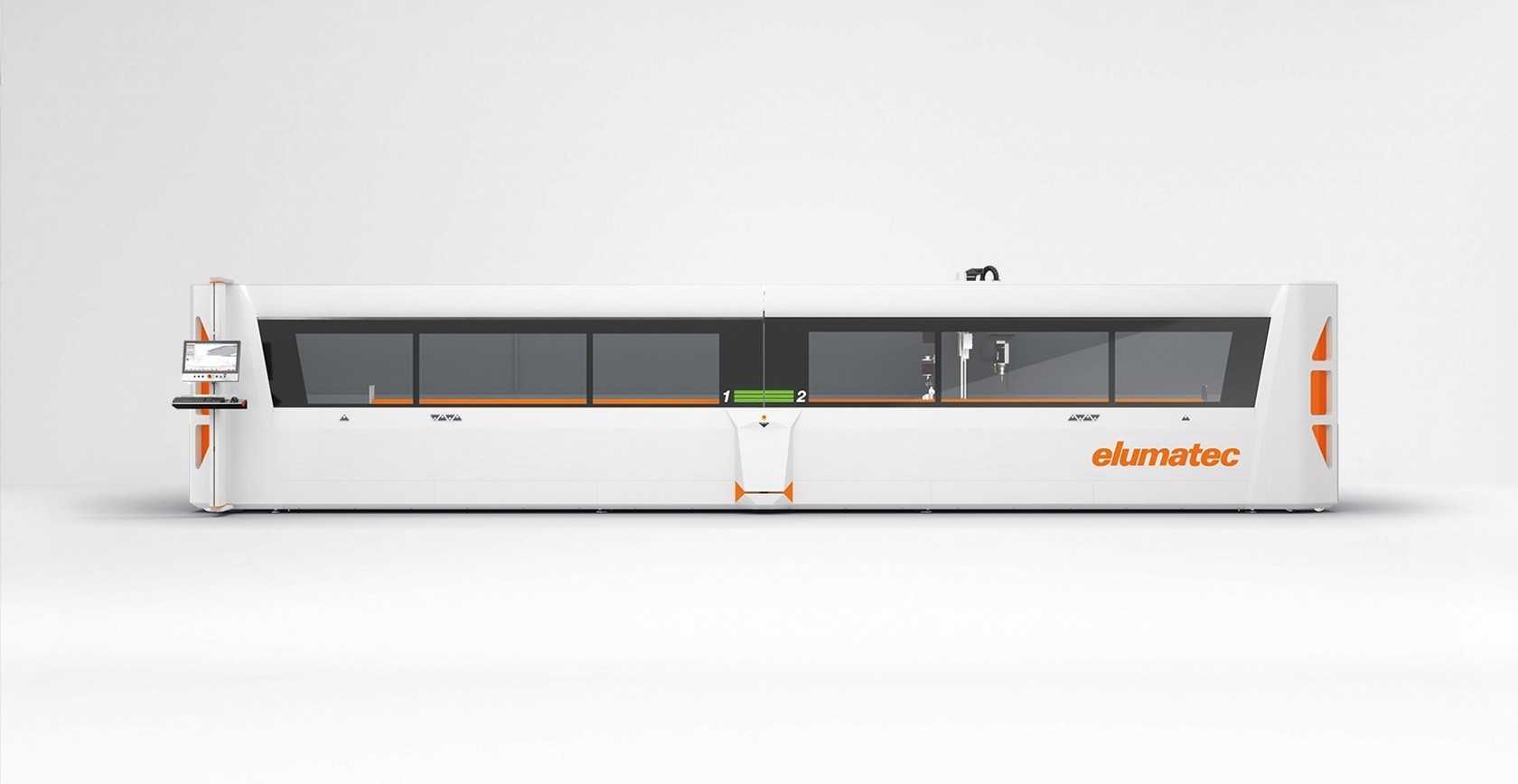

SBZ125/85


Обрабатывающий центр

Экономия времени и места, снижение затрат: Обрабатывающий центр SBZ 125/85 – это станок, который размещен внутри закрытой кабины, имеет рабочую длину восемь метров и пять осей и способен заменить два станка меньшего размера благодаря динамическому челночному режиму работы. При модернизации успешной модели SBZ 122/75 компания elumatec использовала отзывы клиентов, чтобы добиться оптимальной эргономики, доступности и продолжительности наладки. Благодаря новой модели обработка алюминиевых, пластиковых и тонкостенных стальных профилей становится еще более эффективной и рентабельной.



Станки с закрытой кабиной пользуются популярностью, поскольку не дают грязи выйти наружу и позволяют снизить уровень шума. Elumatec предусмотрела в модели SBZ 125/85 функцию контроля зоны безопасности в челночном режиме с помощью гибко программируемого лазера. Новый поворотный блок управления, расширенный функционал и новая технология ускоренной смены инструмента делают появление SBZ 125/85 в ассортименте elumatec знаменательным событием. На стадии разработки уже находятся дополнительные модификации получившего новый дизайн станка в закрытой кабине. SBZ 125/85 также поддерживает технологию elu-Cloud и благодаря этому соответствует требованиям Индустрии 4.0.

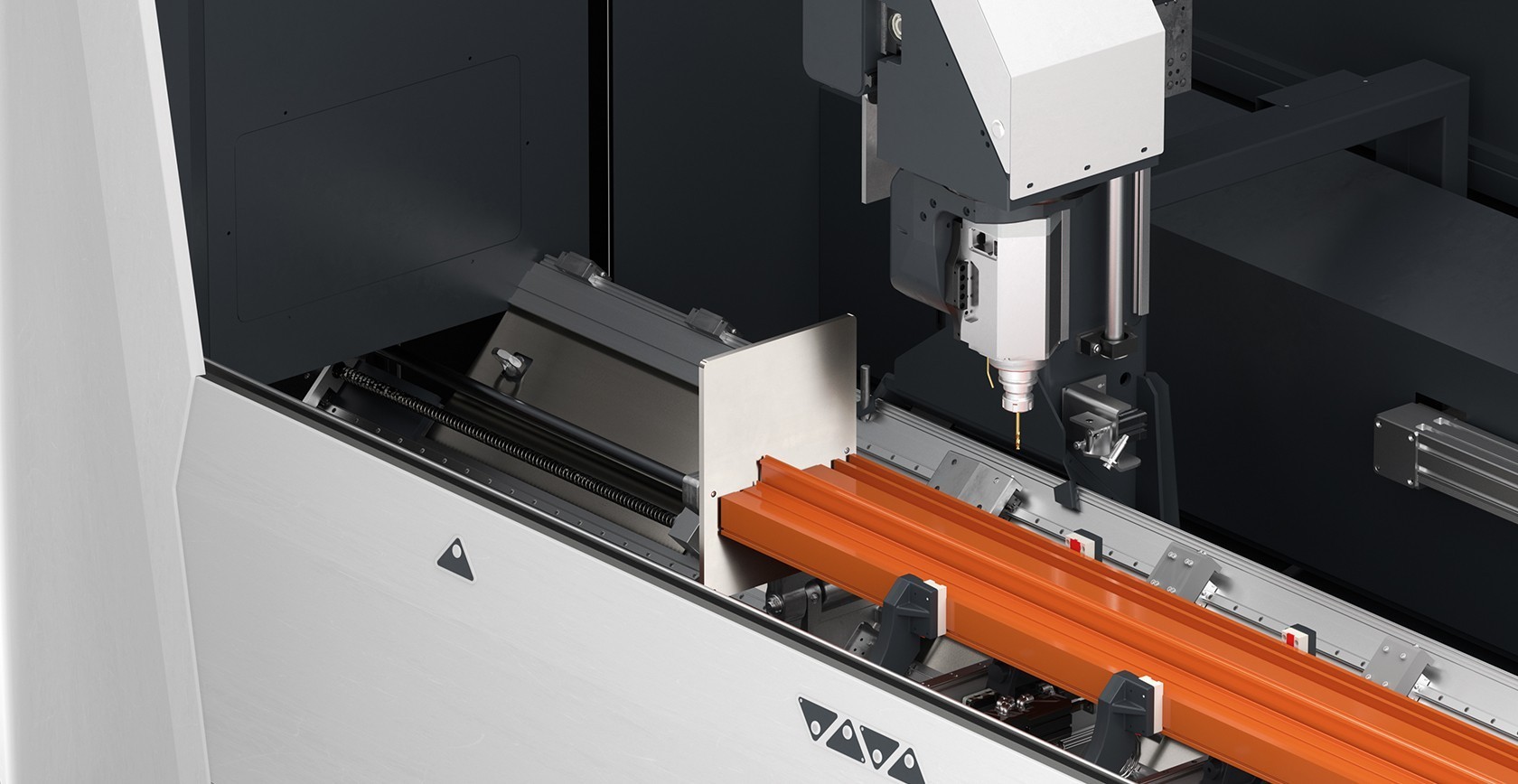

SBZ 125/85 Автономное перемещение прижимов elumatec

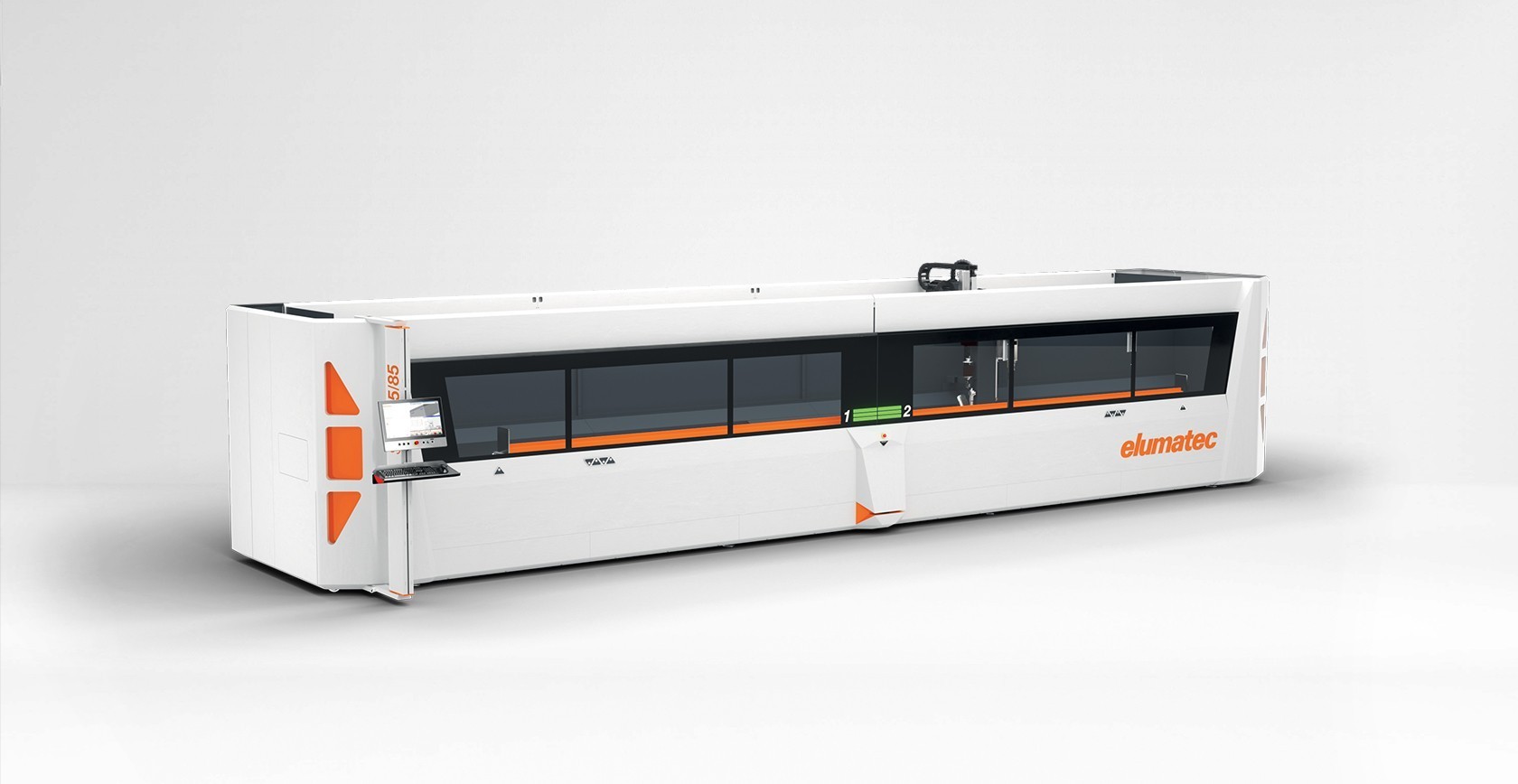

SBZ 125/85 Динамический челночный режим работы elumatec

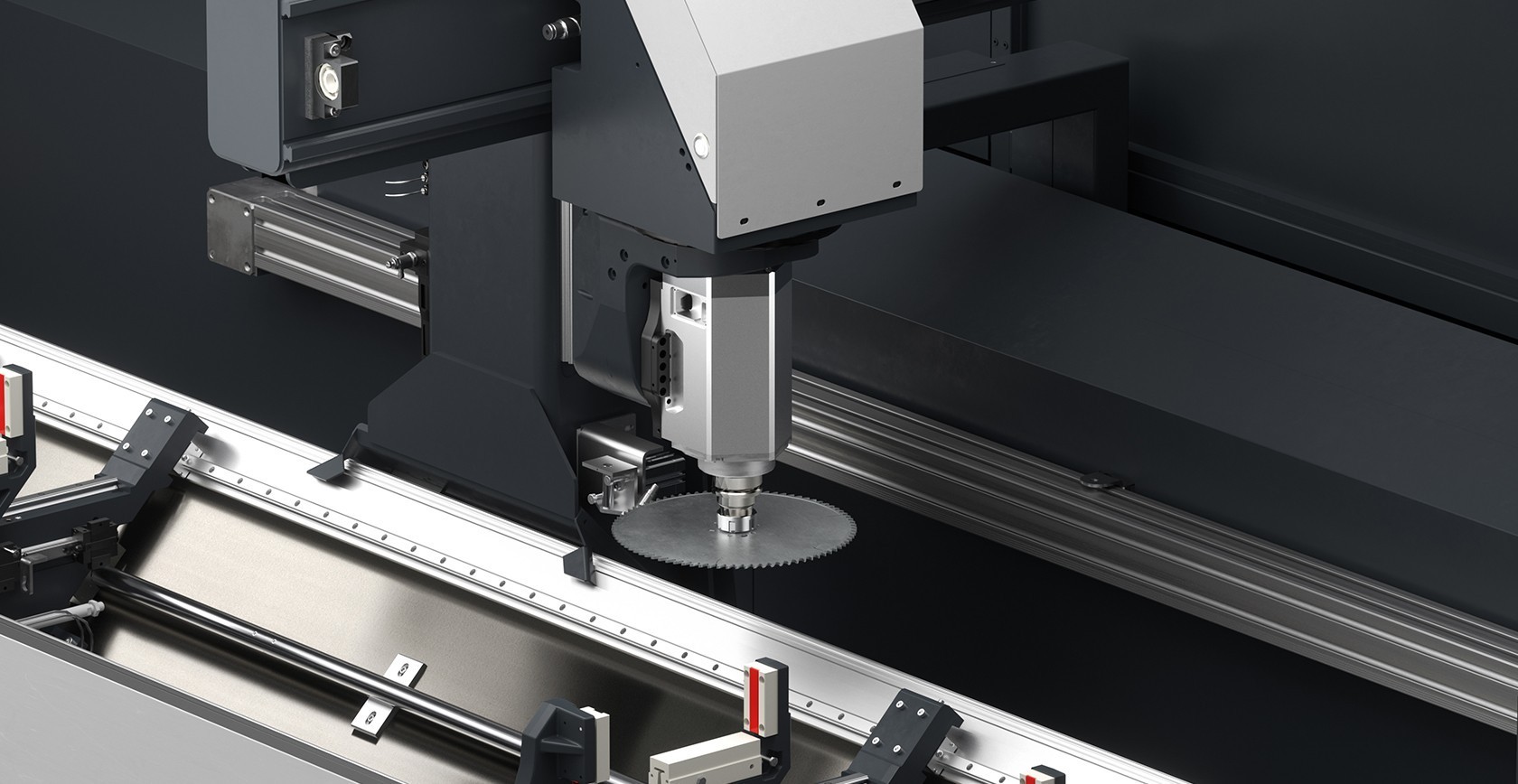

SBZ 125/85 Новая технология смены инструмента elumatec

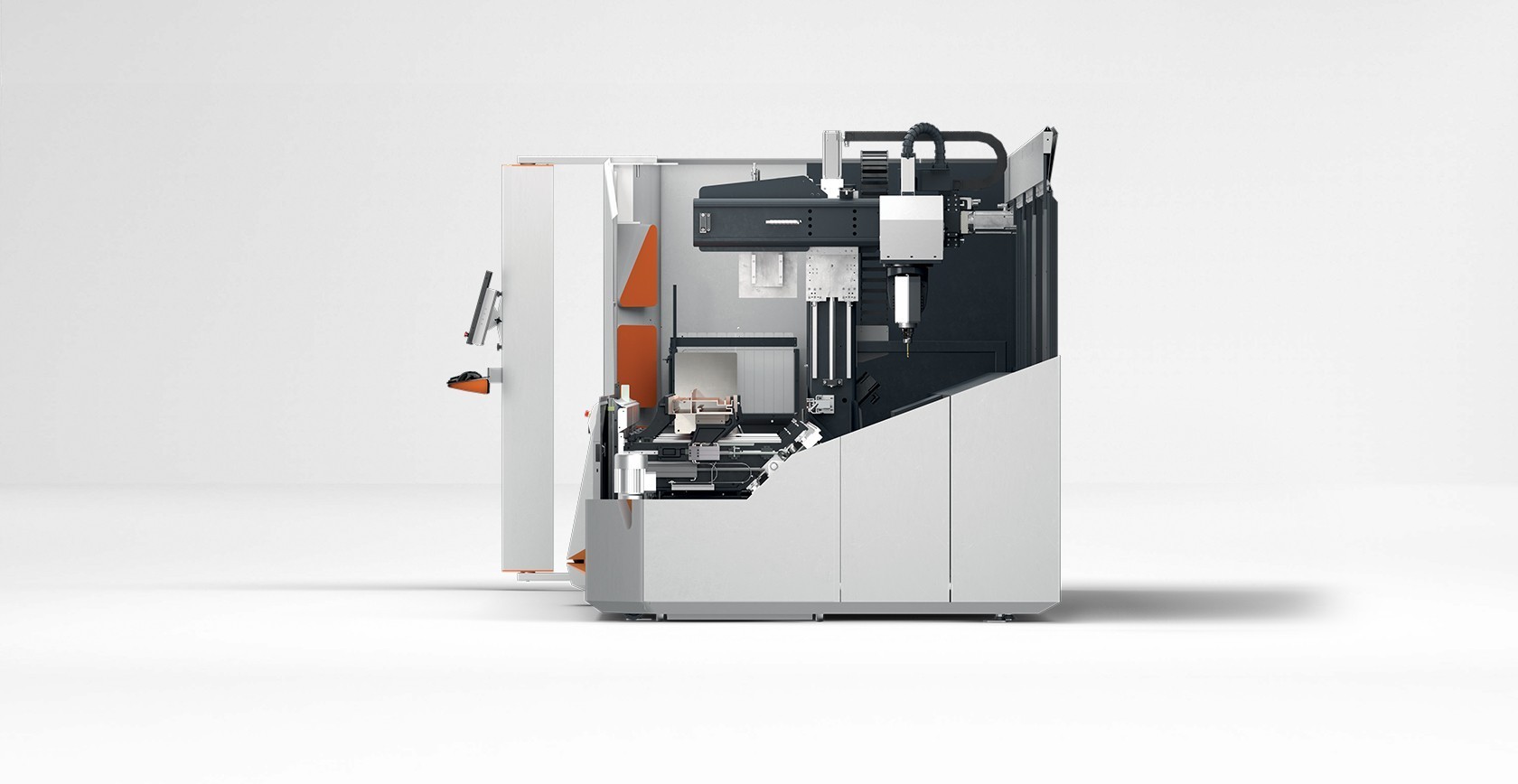

SBZ 125/85 Эргономика, оптимальные траектории обработки elumatec

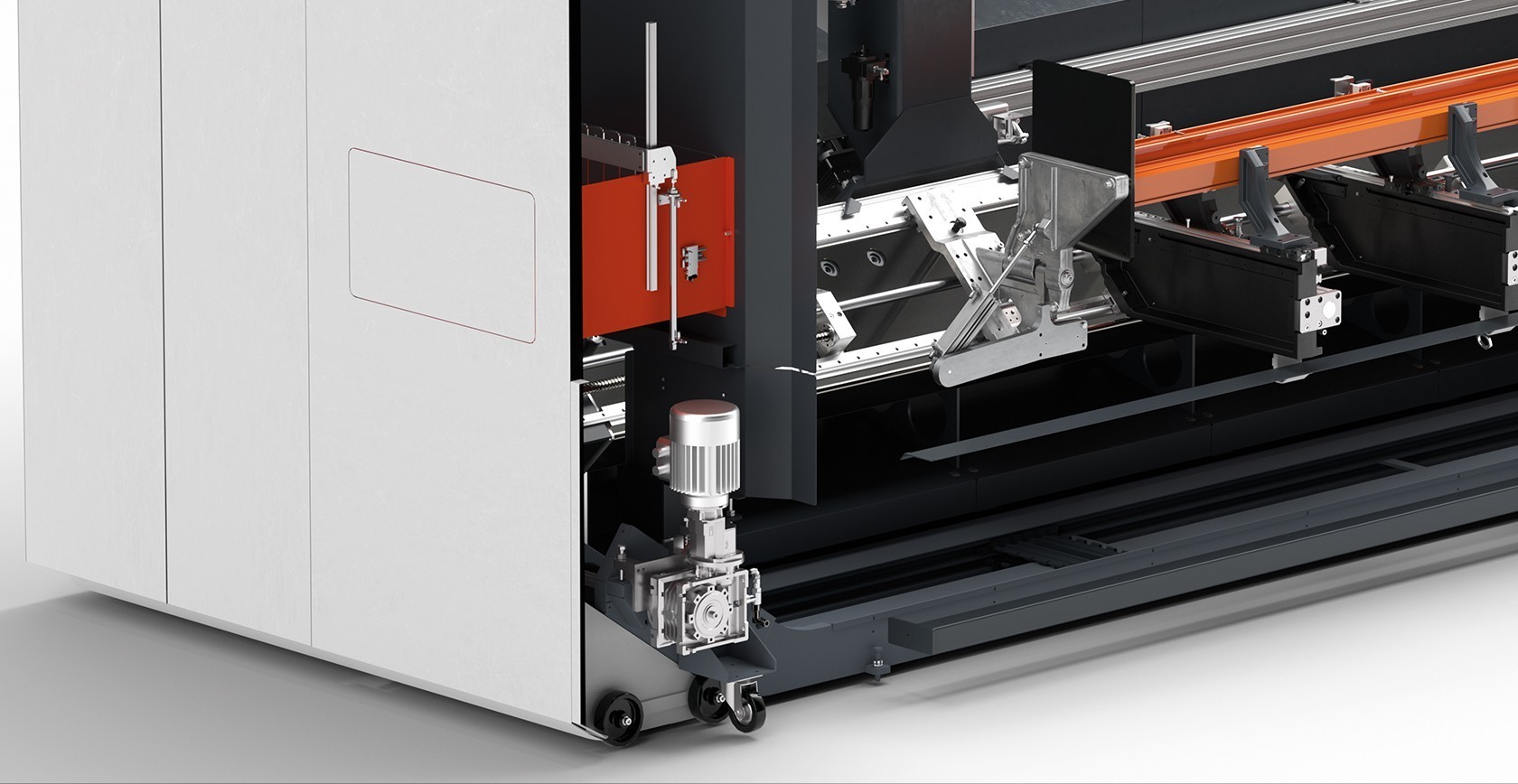

SBZ 125/85 Опциональный транспортер для стружки elumatec
Технические характеристики arrow_drop_down

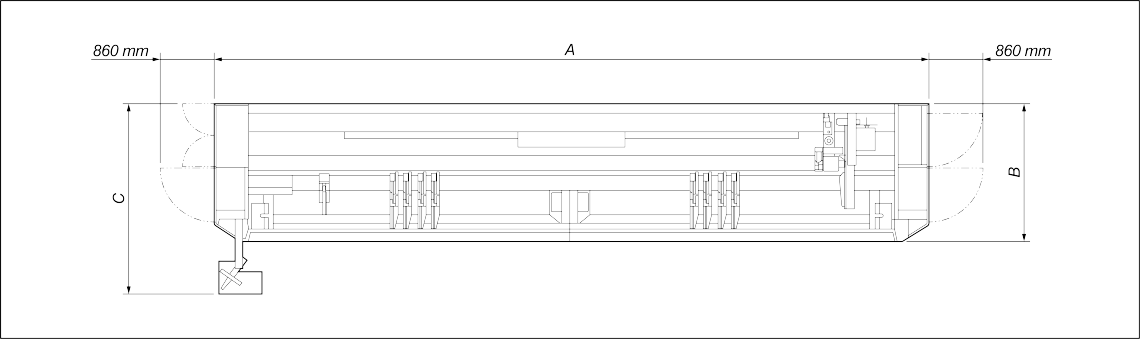

Размеры
Глубина
2950 мм
Масса
прибл. 6400 кг
Высота (с задвинутой осью Z без опционального навеса)
2500 мм
Общая длина
11350 мм
Оси
Макс. длина обработки без торцевой обработки
Челночный режим 3.450 мм Общая рабочая длина 8.245 мм
Макс. длина обработки с торцевой обработкой
Челночный режим 3.100 мм Общая рабочая длина 8.245 мм
Макс. длина обработки, краевой вырез
Челночный режим 3.300 мм Общая рабочая длина 8.245 мм
Точность позиционирования
+/- 0,1 mm
Сторона обработки
5 (сверху, сзади, спереди, слева, справа)
Percorso di traslazione dell'asse X

Translationsweg der y-Achse
1.040 mm, Vmax. 60 m/min.
Translationsweg der X-Achse
540 mm, Vmax. 30 m/min.
Шпиндель и инструменты
Диаметр дисковой фрезы
120 мм
Перемещение прижимов
автономное
Прижимы
8 стандартных (+ макс. 4 опционально)
Диаметр пильного диска
300 мм
Смена инструментов
автоматически
Угловая головка
Нет
Скорость вращения фрезерного шпинделя
макс. 20000 1/мин.
Мощность фрезерного шпинделя
7 кВт, S1 (с водяным охлаждением)
Патрон для инструментов
HSK-F63
Кол-во мест для инструментов в автоматическом магазине
12
Длина инструмента
(начиная с размера конуса) макс. 150 мм
Программное обеспечение и соединения
Программное обеспечение
eluCam
Подключение сжатого воздуха
> 7 бар
Электропитание CE (UL опционально)
400 В, 3~, 50 Гц, 35 A
