Роликовые прижимы автоматически надежно фиксируют профиль. Их можно перемещать по всей длине заготовки, а также регулировать во время цикла обработки. Это позволяет выравнивать их положение с учетом возможных допусков и гарантировать идеальный зажим и прижатие самых разных профилей даже со „сложной“ геометрией.
Зажатие профиля (По желанию)
Обрабатывающий модуль (По желанию)
Восемь шпинделей, свободно размещаемых на сечении профиля, могут обрабатывать профили с любым сочетанием углов в диапазоне от 0° до 360°. Поскольку портал и зоны перемещения сервооси имеют внушительные размеры, также возможна гибкая обработка профилей крупного сечения. Обработка осуществляется по выбору „на лету“ с помощью оси Х с толкателем или в стационарном режиме с помощью второй оси Х, например, при большой толщине стенок. Профиль при этом позиционируется с помощью оси X с толкателем и фиксируется посредством пластинчатых прижимов комбинированной зажимной системы. Для получения идеальных результатов фрезерования роликовый прижим сокращает интервалы зажатия. Область обработки, легко доступная с передней стороны, и инструментальный патрон HSK-C 40 гарантируют при необходимости возможность быстрой переналадки станка.
Система выгрузки профилей с разгрузочным магазином (По желанию)
На всех моделях наружный захват укладывает обработанные профили на разгрузочный ленточный конвейер, не повреждая материал. Зажимная система, которая устанавливает наружные захваты в требуемое положение уже при разрезе, гарантирует контролируемую передачу и заданное извлечение качественных изделий даже при минимальной длине. При необходимости профильные направляющие ролики и прижимные пластины можно адаптировать к специальным формам профиля при помощи быстросменной системы. В режиме ручной укладки можно производить индивидуальную автоматизированную обработку и разрез даже сложных профилей.
Загрузочный магазин (По желанию)

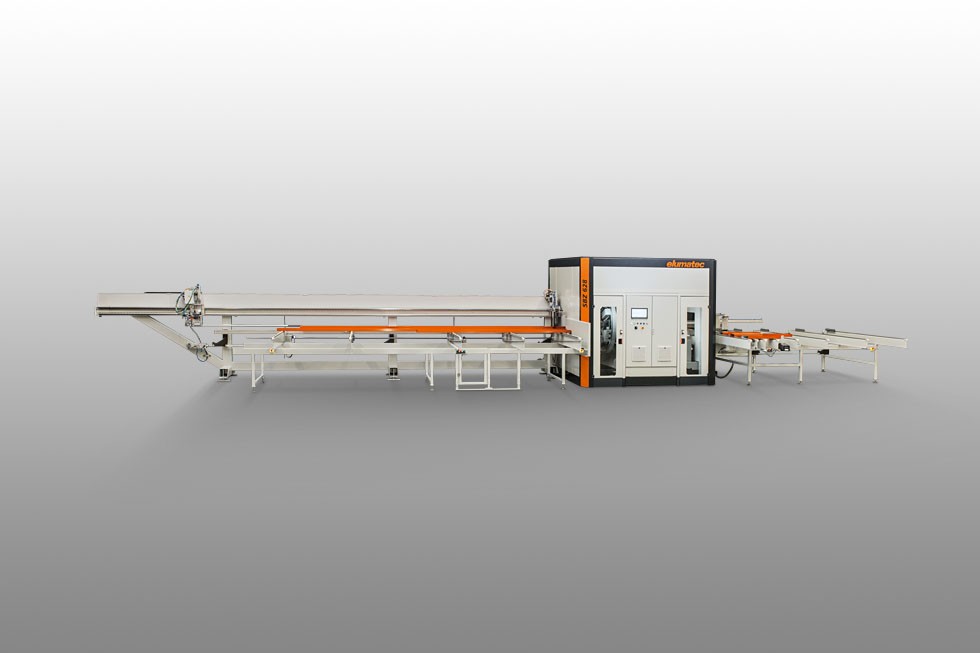

В модели SBZ 628 XL в зависимости от сечения профиля можно загружать от пяти до десяти профилей длиной 1500 - 7600 мм. Станок SBZ 628 XL по умолчанию оснащается пятью опорными балками и восемью подъемными роликами. Во всех моделях в опциональной конфигурации количество опорных балок и подъемных роликов может быть увеличено до девяти. Обработка обрезков на станке SBZ 628 XL полностью автоматизирована и производится через загрузочный магазин с использованием системы измерения обрезков (опция).
Пильный агрегат (По желанию)
4-осевой пильный агрегат с мощностью привода 5,5 кВт имеет область перемещения 1050 x 720 x 400 мм и позволяет выполнять распилы под углом от 22,5° до 127,5°. После этого можно производить бесступенчатые разрезы с поворотом в диапазоне от 0° до 360°. Доступная степень свободы позволяет реализовать различные стратегии выпиливания прорезей и распилов, которые можно выполнять с трех сторон профиля. Пластинчатые прижимы при этом абсолютно надежно фиксируют заготовку, потому что благодаря узкому исполнению удалось существенно сократить интервал зажатия, бесступенчато регулируемый посредством сервооси. Опускаемые столешницы обеспечивают возможность бесперебойной транспортировки профилей.
Система захватов (По желанию)
Благодаря линейному сервоприводу система захватов доставляет профили даже самого сложного сечения в кратчайшее время точно в заданную позицию обработки. На SBZ 628 XL регулируемая с помощью электродвигателя по высоте и сторонам система захватов автоматически выравнивается по индивидуальным параметрам профиля. Дополнительно SBZ 628 XL оснащается функцией плавного поворота в диапазоне 360°.
