Роликовые прижимы автоматически надежно фиксируют профиль. Их можно перемещать по всей длине заготовки, а также регулировать во время цикла обработки. Это позволяет выравнивать их положение с учетом возможных допусков и гарантировать идеальный зажим и прижатие самых разных профилей даже со „сложной“ геометрией.
Зажатие профиля (По желанию)

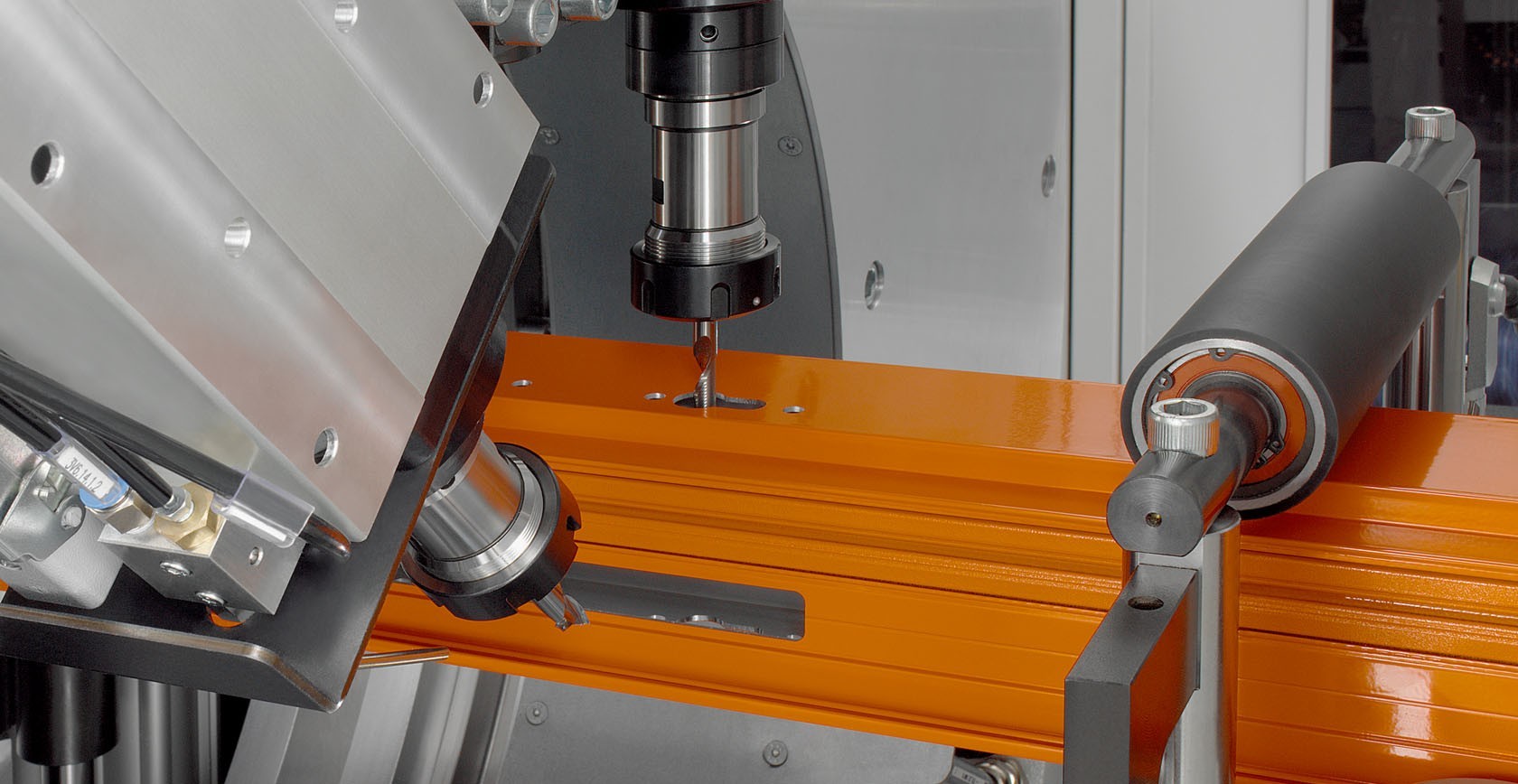

Обрабатывающий модуль (По желанию)
Четыре шпинделя, свободно размещаемые на сечении профиля, могут обрабатывать профили с любым сочетанием углов в диапазоне от 0° до 360°. Возможность зажатия в разных положениях обеспечивает идеальный результат фрезерования, позволяя выполнять самые разные задачи профильной обработки. Легко доступная область обработки и инструментальный патрон HSK-C 40 гарантируют при необходимости возможность быстрой переналадки станка.
Система выгрузки профилей с разгрузочным магазином (По желанию)
На всех моделях наружный захват укладывает обработанные профили на разгрузочный ленточный конвейер, не повреждая материал. Зажимная система, которая устанавливает наружные захваты в требуемое положение уже при разрезе, гарантирует контролируемую передачу и заданное извлечение качественных изделий даже при минимальной длине. При необходимости профильные направляющие ролики и прижимные пластины можно адаптировать к специальным формам профиля при помощи быстросменной системы. В режиме ручной укладки можно производить индивидуальную автоматизированную обработку и разрез даже сложных профилей.
Загрузочный магазин (По желанию)

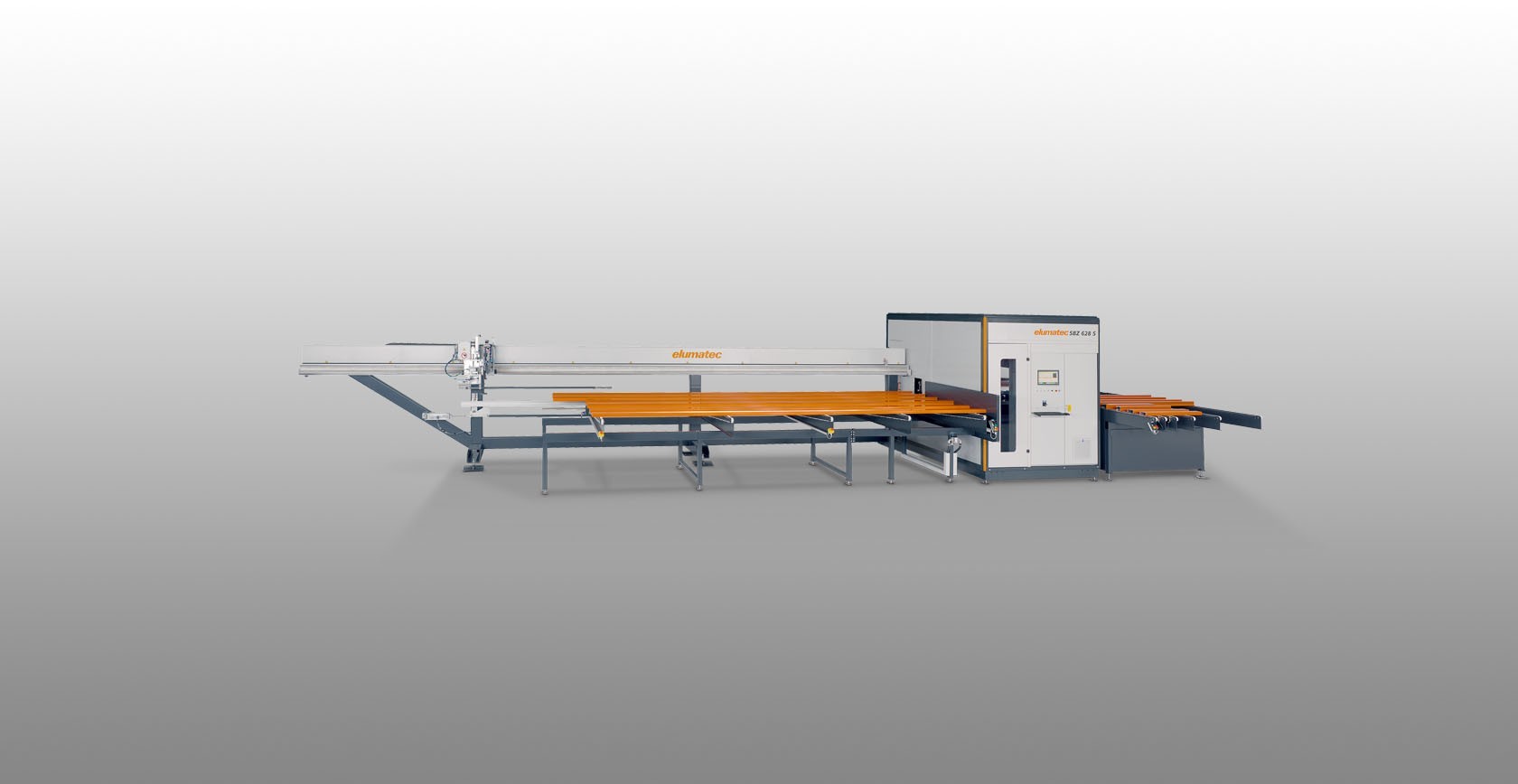

- В загрузочный магазин центра SBZ 628 S в зависимости от сечения профиля можно загружать от пяти до десяти профилей длиной 3000 - 7600 мм.
- Модель SBZ 628 S по умолчанию оснащается пятью опорными балками и пятью подъемными роликами.
- В опциональной комплектации количество опорных балок и подъемных роликов может быть увеличено до девяти.
- Обработка обрезков осуществляется путем ручной загрузки на подъемную станцию.

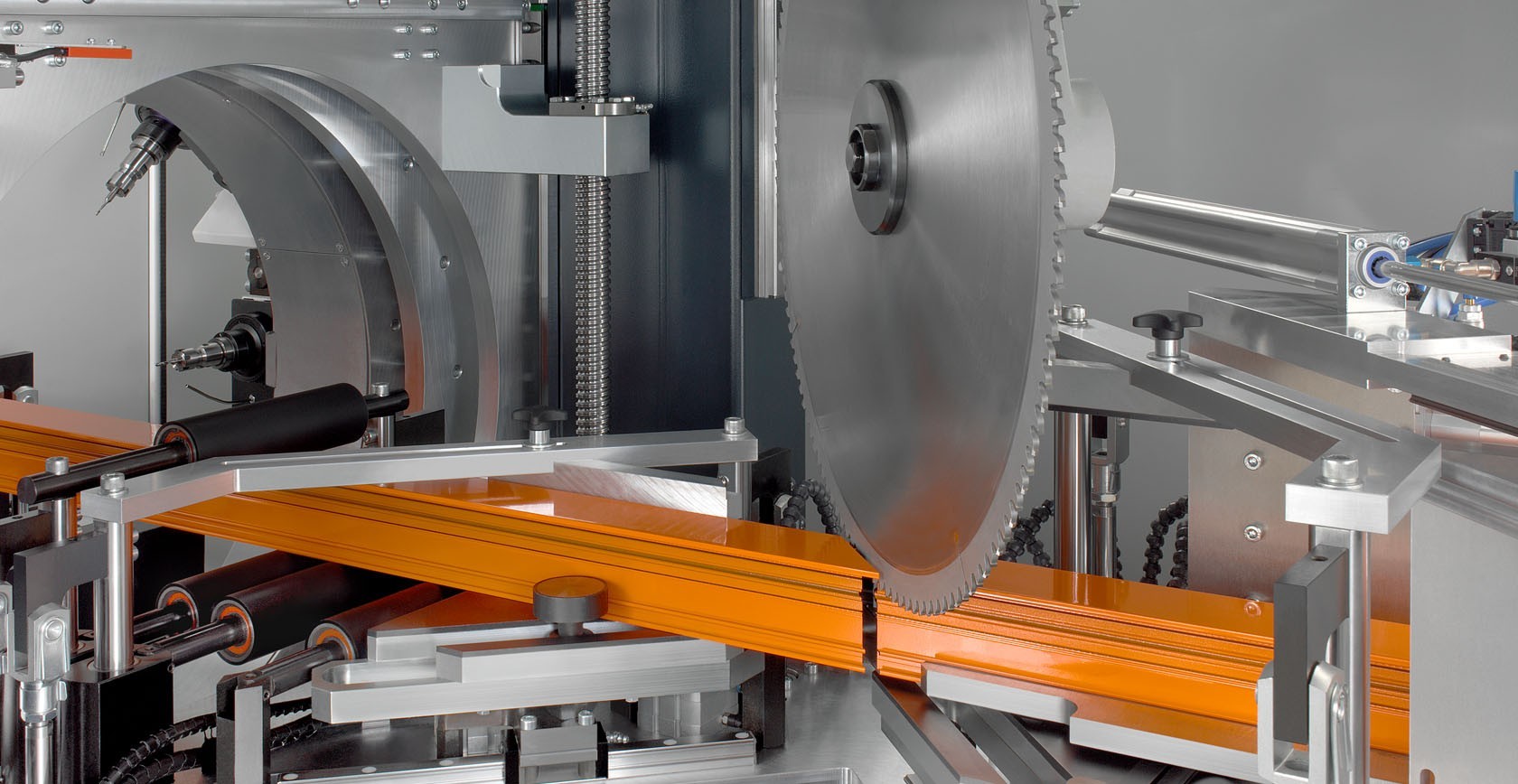

Пильный агрегат (По желанию)
2-осевой пильный агрегат с мощностью привода 5,5 кВт имеет область перемещения, которая позволяет выполнять распил профилей с максимальным сечением 200 x 160 или 160 x 200 мм, при этом распилы могут производиться под углом от 45° до 135°. Пластинчатые прижимы при этом абсолютно надежно фиксируют заготовку. Опускаемые столешницы обеспечивают возможность бесперебойной транспортировки профилей.
Система захватов (По желанию)
Благодаря линейному запатентованная система захватов доставляет профили даже самого сложного сечения в кратчайшее время точно в заданную позицию обработки. Регулируемая с помощью электродвигателя по высоте и сторонам система захватов автоматически выравнивается по индивидуальным параметрам профиля.
