Kopuła nowego Luwru w Abu Zabi

Kopuła nowego Luwru w Abu Zabi - Arcydzieło inteligentnej techniki obróbki profili elumatec

Mühlacker. Bramy Luwru w Abu Zabi otworzyły się 11 listopada 2017 r. Jest to muzeum afirmacji i hołd Francji dla świata arabskiego. Nad nowym pałacem sztuki rozciąga się imponująca kopuła, sprawiająca wrażenie, jak gdyby na końcu promenady unosiła się nad całym kompleksem muzealnym. Oto arcydzieło inteligentnej techniki obróbki profili spółki elumatec AG z Mühlacker w Badenii-Wirtembergii.

Pomysł utworzenia siostrzanego muzeum paryskiego Luwru narodził się w efekcie międzypaństwowego porozumienia zawartego w roku 2007 między rządem Abu Zabi, stolicy ZEA, a Francją.

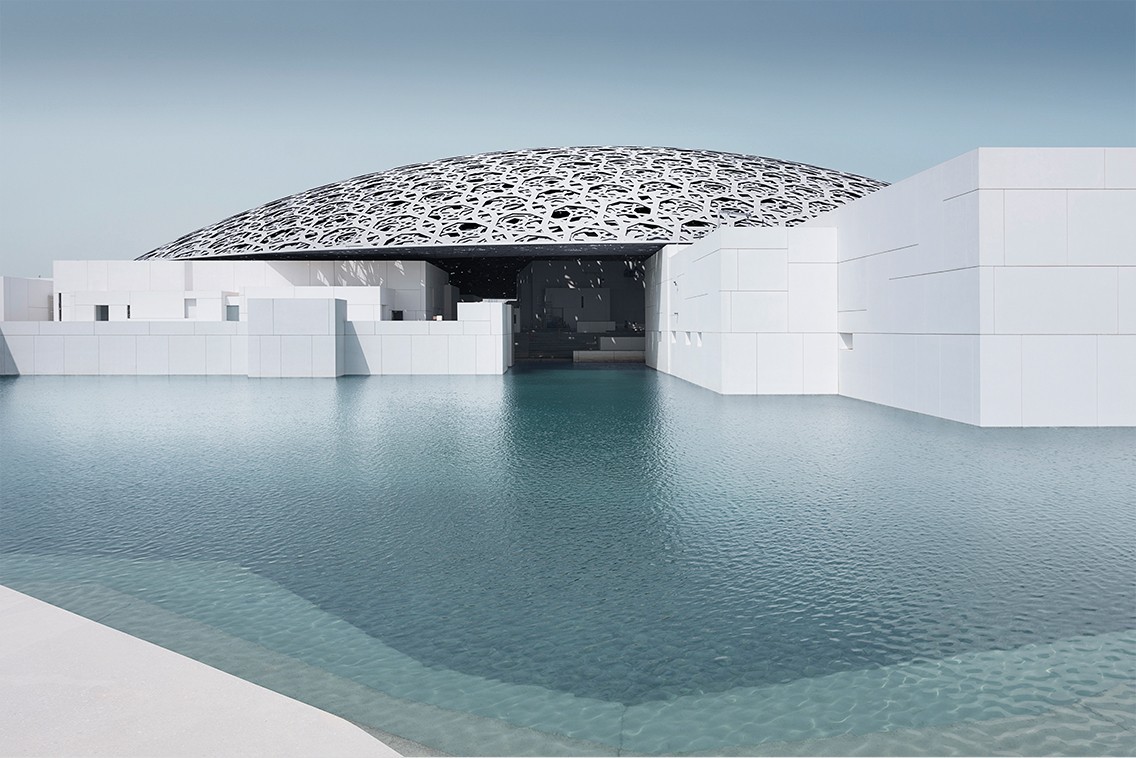

Zdjęcie: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

Kompleks muzealny - niepowtarzalny świat na pograniczu lądu i wody

Projekt tego futurystycznego zespołu budynków jest dziełem francuskiego architekta Jeana Nouvela. Obrany przez niego styl to wyraz dążenia obu krajów, Zjednoczonych Emiratów Arabskich (ZEA) oraz Francji, do stworzenia uniwersalnego muzeum, jednoczącego wszystkie kultury. Obrany przez architekta kierunek nieskrępowanej formy jest efektem obserwacji gry światła i cienia, odbić, ruchu i letargu oraz dominującego nastroju. W ten sposób na pograniczu lądu i wody powstał jedyny w swoim rodzaju wspaniały świat, prezentujący kraj, jego historię, cywilizację, geografię i obecne w nim kultury.

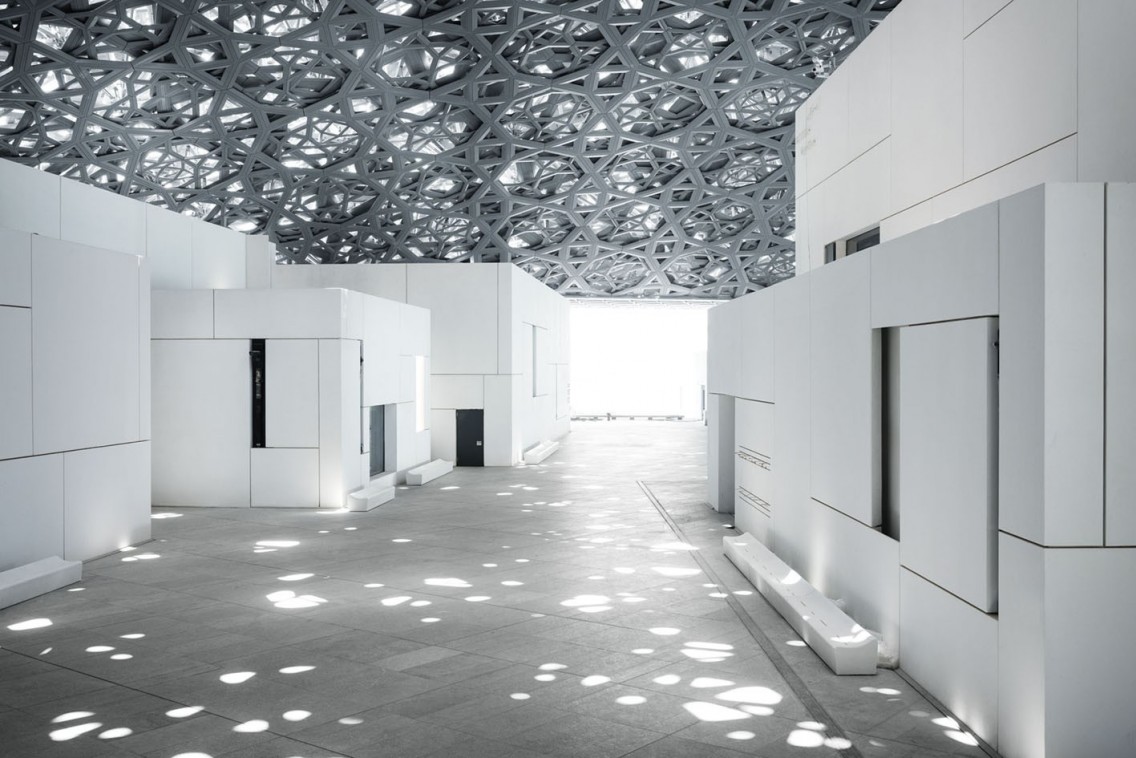

Odwiedzający odbierają te zachwycające efekty jak ujmujący „Deszcz świateł”. Dzięki temu wizyta w Luwrze na długo pozostanie w pamięci gości.

Zdjęcie: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

Kopuła - konstrukcja równie fascynująca, co precyzyjna

W arabskiej kulturze wznoszenie kopuł ma długą tradycję i symboliczny charakter (mauzolea, meczety i medresy). Tu, na wyspie Saadiyat, Jean Nouvel zinterpretował tę symbolikę na nowo, używając innowacyjnych materiałów. Ponadto o niepowtarzalności kopuły Luwru w Abu Zabi decyduje fascynujący spektakl "Światła i ruchu".

Na pierwszy rzut oka przypadkowe, a w rzeczywistości przemyślane rozmieszczenie geometrycznych otworów ma imitować nachodzące na siebie liście palmowe,

wykorzystywane w ZEA jako tradycyjne pokrycie dachowe.

Zdjęcie: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

Konstrukcja kopuły o średnicy 180 m spoczywa na czterech kolumnach, oddalonych od siebie o 110 m. Najwyższy punkt znajduje się na wysokości 40 m n.p.m. W nocy kopuła przeistacza się w baldachim ozdobiony 7 850 gwiazdami, widocznymi z wewnątrz i z zewnątrz. Precyzyjna konstrukcja "gwiazd" składa się z ośmiu przesuniętych względem siebie warstw modułów stalowych i aluminiowych o różnych wielkościach i kątach.

Kopuła jest zbudowana z łącznie ośmiu warstw konstrukcyjnych, przy czym każde trzy warstwy (widok z góry i z dołu) składają się z

przesuniętych względem siebie profilów aluminiowych o niejednolitej wielkości, rozmieszczeniu i geometrii.

Zdjęcie: elumatec AG, Mühlacker

Międzynarodowa współpraca oparta na zaufaniu - Podstawa efektywnej realizacji wymagającego projektu

Plan realizacji tego wyjątkowego przedsięwzięcia budowlanego opracowało przedsiębiorstwo znane z bezkompromisowej jakości, zajmujące się konstrukcjami stalowymi: Waagner-Biro ze stolicy Austrii - Wiednia. O zlecenie na wykonanie elementów kopuły zadbał partner elumatec mający swoją siedzibę w Abu Zabi: White Aluminium. Przekształcenie projektu architektonicznego w potężne, gospodarcze przedsięwzięcie wymagało ścisłej współpracy między twórcą projektu: Waagner-Biro, Wiedeń/Austria, a producentem inteligentnych centr obróbczych profili, elumatec AG z Mühlacker/Badenia-Wirtembergia.

Niemal dwie trzecie kompleksu muzealnego wieńczy kopuła o średnicy 180 metrów. O niepowtarzalności kopuły Luwru w Abu Zabi decyduje spektakl „Światła i ruchu”,

cieszący oko odwiedzających każdego dnia i każdej nocy.

Zdjęcie: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

Kompleksowe wsparcie w tworzeniu planu wykonawczego i przygotowania do pracy - Standardowa usługa oferowana przez elumatec

Spółka elumatec AG wspierała wykonawców nie tylko w zakresie dostarczenia i przygotowania urządzeń produkcyjnych. Przedsiębiorstwo oferowało także kompleksowe usługi serwisowe. Wsparcie techniczne podczas wznoszenia Luwru w Abu Zabi obejmowało cały proces wykonawczy, od rozwiązywania problemów wynikających z różnic poszczególnych etapów realizacji i cyfrowego przetwarzania danych, przez fazę testową i polecenie centr obróbczych profili adekwatnych do tego projektu, aż po logistykę i czasową obserwację produkcji na miejscu u klienta, gdzie poza obróbką profili odbywał się też końcowy montaż poszczególnych elementów.

Na makiecie 1:1 widać misterną konstrukcję kopuły, wykonaną przy użyciu centrum obróbczego profili elumatec SBZ 151 Flexium+.

Zdjęcie: elumatec AG, Mühlacker

SBZ 151 Flexium+ - doskonałe centrum obróbcze profili do wymagających zadań

Aby zrealizować spektakularny projekt architektoniczny technicy spółki elumatec AG zbudowali dwa centra obróbcze profili typu SBZ 151 Flexium+ dla przedsiębiorstwa White Aluminium w Abu Zabi. Jest to 5-osiowe centrum obróbcze profili, zaprojektowane do ekonomicznej i wydajnej obróbki profili aluminiowych i cienkościennych profili stalowych. Wszystkie procesy obróbcze SBZ 151 Flexium+, takie jak frezowanie, wiercenie, nacinanie gwintów, gwintowanie, podcinanie i cięcie są wykonywane na nieruchomym profilu, co chroni jego powierzchnię. Przy tym następuje jednoczesna obróbka wszystkich sześciu boków profilu. Współbieżne magazyny narzędziowe zapewniają krótkie czasy wymiany narzędzi, a w efekcie optymalne cykle obróbki.

Za sterowanie odpowiada centrum obróbcze profili elumatec SBZ 151 Flexium+, doskonałe do wymagających zadań.

Zdjęcie: elumatec AG, Mühlacker

eluCad - łatwe w obsłudze oprogramowanie będące ogniwem między etapem konstrukcji i produkcji

Centrum SBZ 151 Flexium+ steruje oprogramowanie eluCad do wydajnego i neutralnego dla maszyn programowania, czyli rozwiązanie opracowane przez jedną ze spółek zależnych elumatec: elusoft. To łatwe w obsłudze oprogramowanie zostało zaprojektowane w taki sposób, aby użytkownik nie musiał sam programować kodu ISO - wystarczy wprowadzić niezbędne dane do przejrzystego graficznie interfejsu. Programowaniem zajmuje się zautomatyzowany interfejs CSV.

W celu stworzenia planu wykonawczego i przygotowania do pracy twórca projektu oddał do dyspozycji niezbędne pliki CSV, z których spółka elumatec AG przejęła istotne parametry. Na podstawie danych wejściowych stworzono łącznie 21 plików master i przesłano do oprogramowania eluCad dane produkcyjne dla ok. 500 000 profili. Po etapie testów w siedzibie w Mühlacker rozpoczęto fazę przygotowania do pracy.

W tym miejscu spółka elumatec AG zbudowała dwa centra obróbcze profili typu SBZ 151 Flexium+, wykorzystane do produkcji elementów kopuły.

Zdjęcie: elumatec AG, Mühlacker

Dowód niezwykłej współpracy międzynarodowej

Wyjątkowe architektoniczne arcydzieło autorstwa Jeana Nouvela jest jednym z najbardziej ambitnych projektów kulturalnych na całym świecie. Ta budowla jest także dowodem niezwykłej współpracy między stronami projektu: Waagner-Biro z Austrii, partnerem elumatec AG - White Aluminium z ZEA oraz elumatec AG z Niemiec.

Ujęcie detalu modułu gwiezdnego kopuły składającej się z ok. 7 800 pełnych gwiazd.

Zdjęcie: elumatec AG, Mühlacker





Łącznie zmontowano tu ponad 500 000 części.

Zdjęcie: elumatec AG, Mühlacker



Montaż końcowy kopuły u White Aluminium w Abu Zabi. Zdjęcie: elumatec AG, Mühlacker	Poszczególne gwiazdy mają różne wymiary. Przedstawiony tu detal ma ok. cztery metry wysokości. Zdjęcie: elumatec AG, Mühlacker



O przedsiębiorstwie elumatec AG

Przedsiębiorstwo elumatec AG to lider na międzynarodowym rynku produkcji maszyn do obróbki profili z aluminium, tworzywa sztucznego i stali. Szeroka gama produktów pozwala na pokrycie całości zapotrzebowania przedsiębiorstw o różnej wielkości, od małych firm rzemieślniczych po profesjonalne zakłady przemysłowe. Dostosowane do indywidualnych potrzeb modułowe maszyny umożliwiają stworzenie uniwersalnych, a jednocześnie indywidualnych rozwiązań dla wszystkich klientów. Przedsiębiorstwo z siedzibą w Mühlacker zostało założone w 1928 r. Jego spółki zależne i dystrybutorzy działają na terenie ponad 50 krajów. W roku 2016 firma zatrudniająca na całym świecie ok. 700 pracowników wypracowała obrót w wysokości ponad 125 milionów euro.
