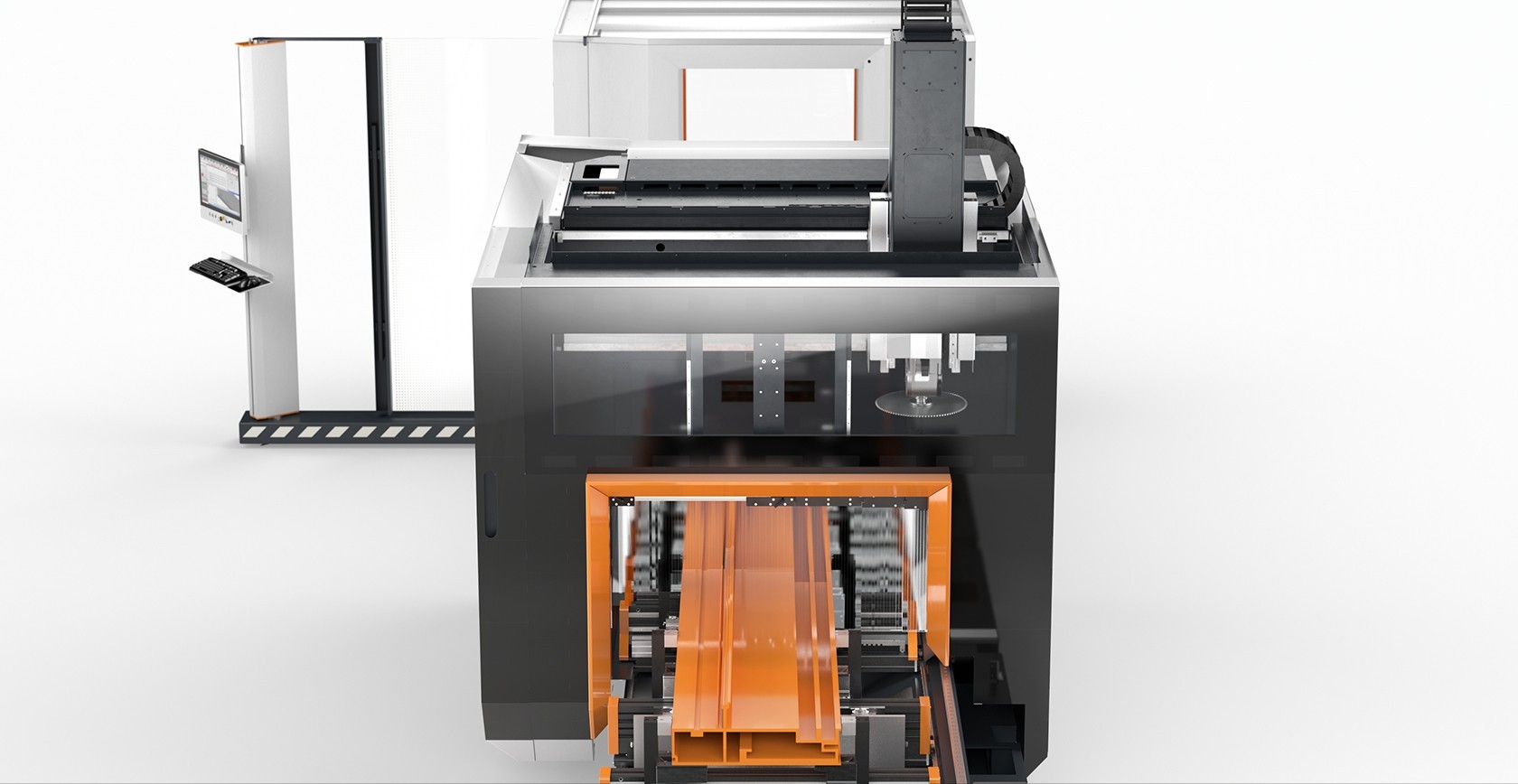

SBZ155

5-osiowa obróbka profili do najwyższych wymagań, po raz pierwszy w konstrukcji portalowej: centrum obróbcze profili SBZ 155 jako nowy czołowy model elumatec łączy nieosiągalne do tej pory parametry wydajności z nowatorskim designem. Większa kompaktowość, elastyczność, szybkość: SBZ 155 to kamień milowy w zautomatyzowanej obróbce CNC profili aluminiowych i cienkościennych profili stalowych – także dzięki 6-stronnej obróbce i opcjonalnemu napędowi gantry, który oszczędza miejsce.

Dzięki SBZ 155 branża metalowa i przemysł czerpią korzyści z krótkiego czasu zmiany narzędzia, który gwarantuje optymalne cykle obróbki, oraz z ogromnej elastyczności. W dużych magazynach pokładowych można umieścić 16 narzędzi standardowych i w zależności od indywidualnej konfiguracji do dziesięciu narzędzi specjalnych (Siedzisko dla jednej piły o średnicy 200 mm i jednej piły o średnicy 550 mm, maks. 4 głowice kątowe). Konstrukcja portalowa i 2-strefowy obszar obróbki umożliwiają mocowanie i przepuszczanie profili o przekrojach o maks. wielkości 1000 x 380 mm oraz pracę w trybie wahadłowym. SBZ 155 można przygotować pod indywidualne wymagania klientów elumatec dzięki licznym opcjom wyposażenia. Od obustronnego, automatycznego pomiaru długości po czytnik kodów kreskowych – nie istnieje życzenie, którego nie dałoby się spełnić. To wszechstronne centrum obróbcze jest poza tym skonfigurowane pod eluCloud („eluCloud ready”) i odpowiada wymaganiom przemysłu 4.0.

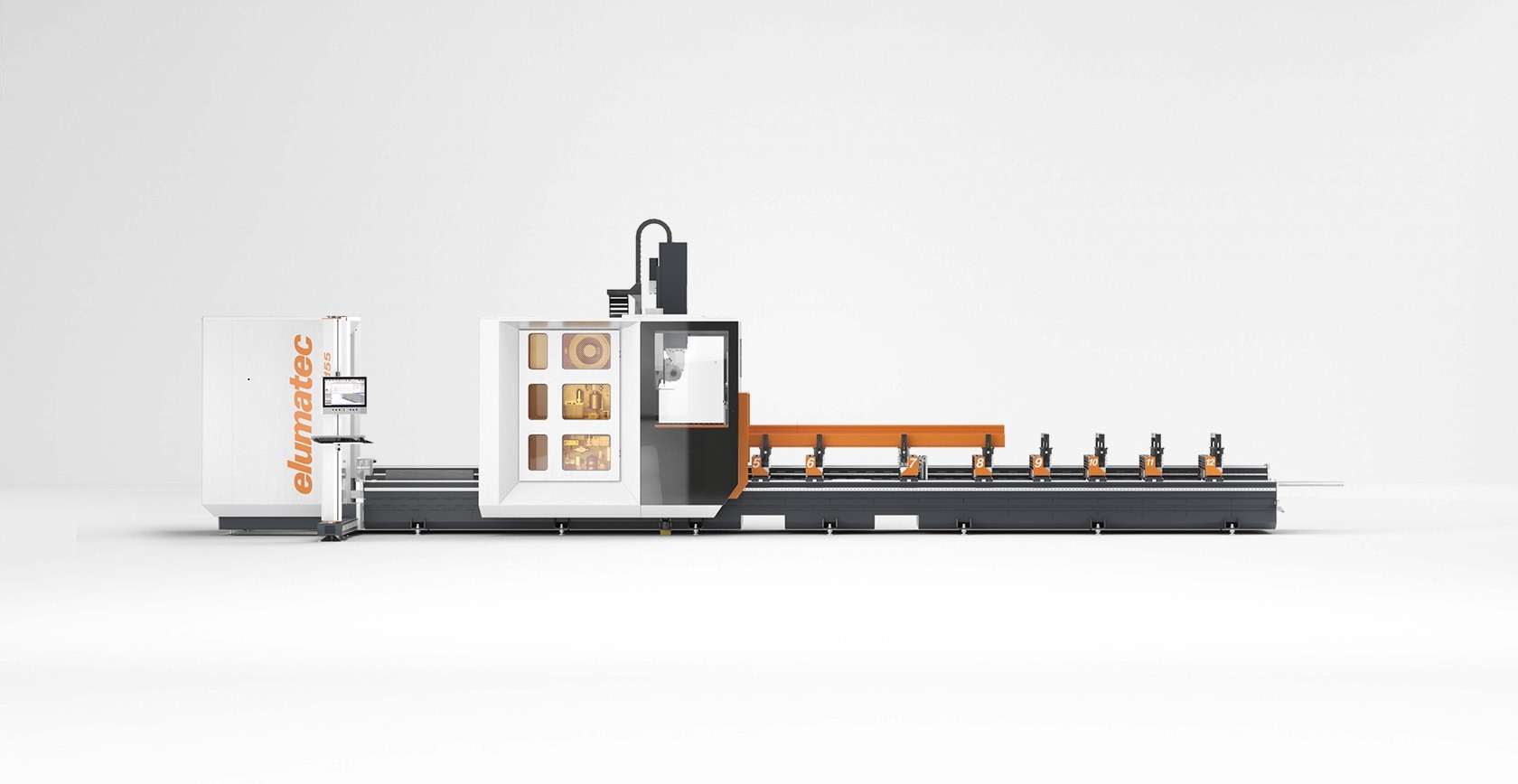

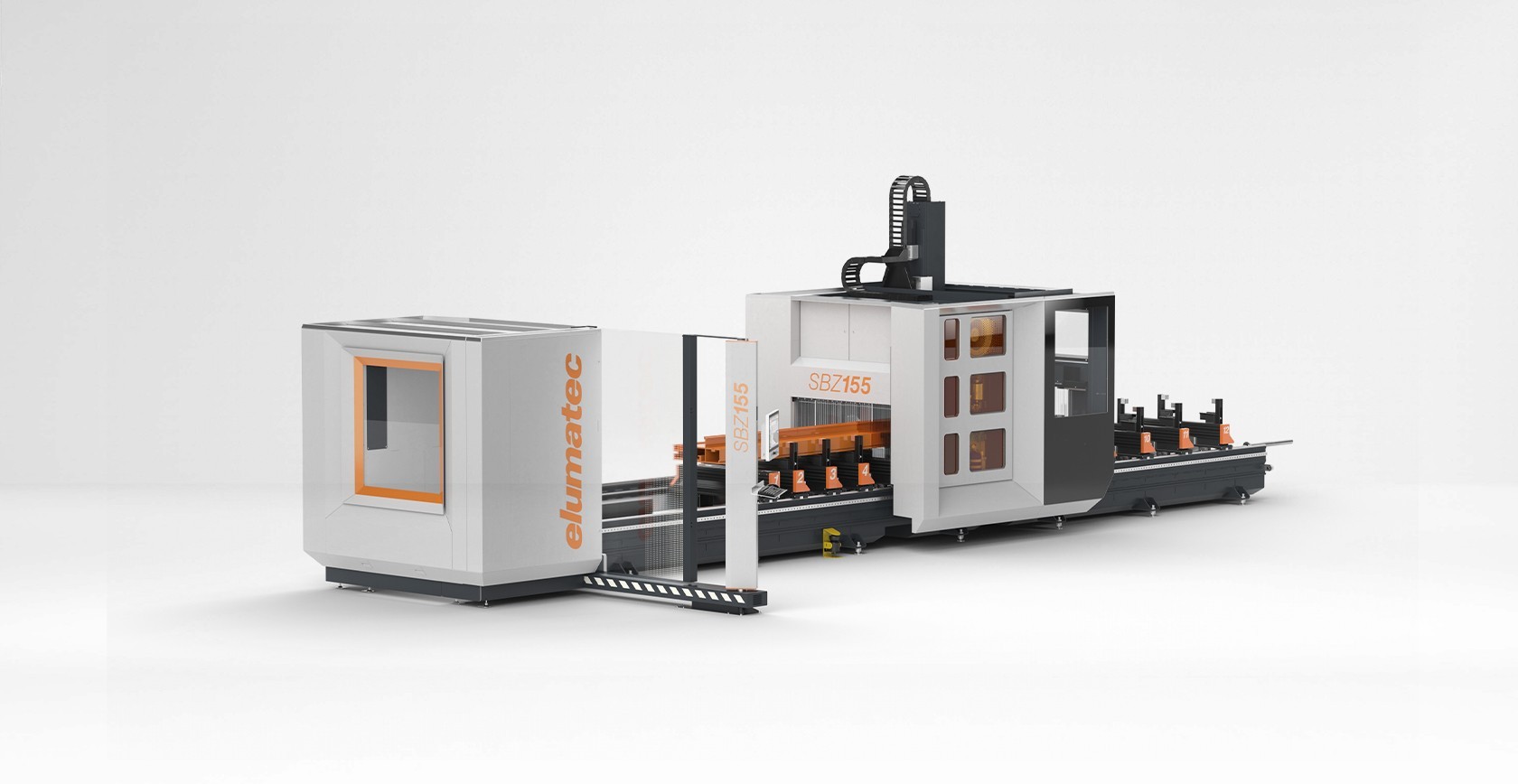

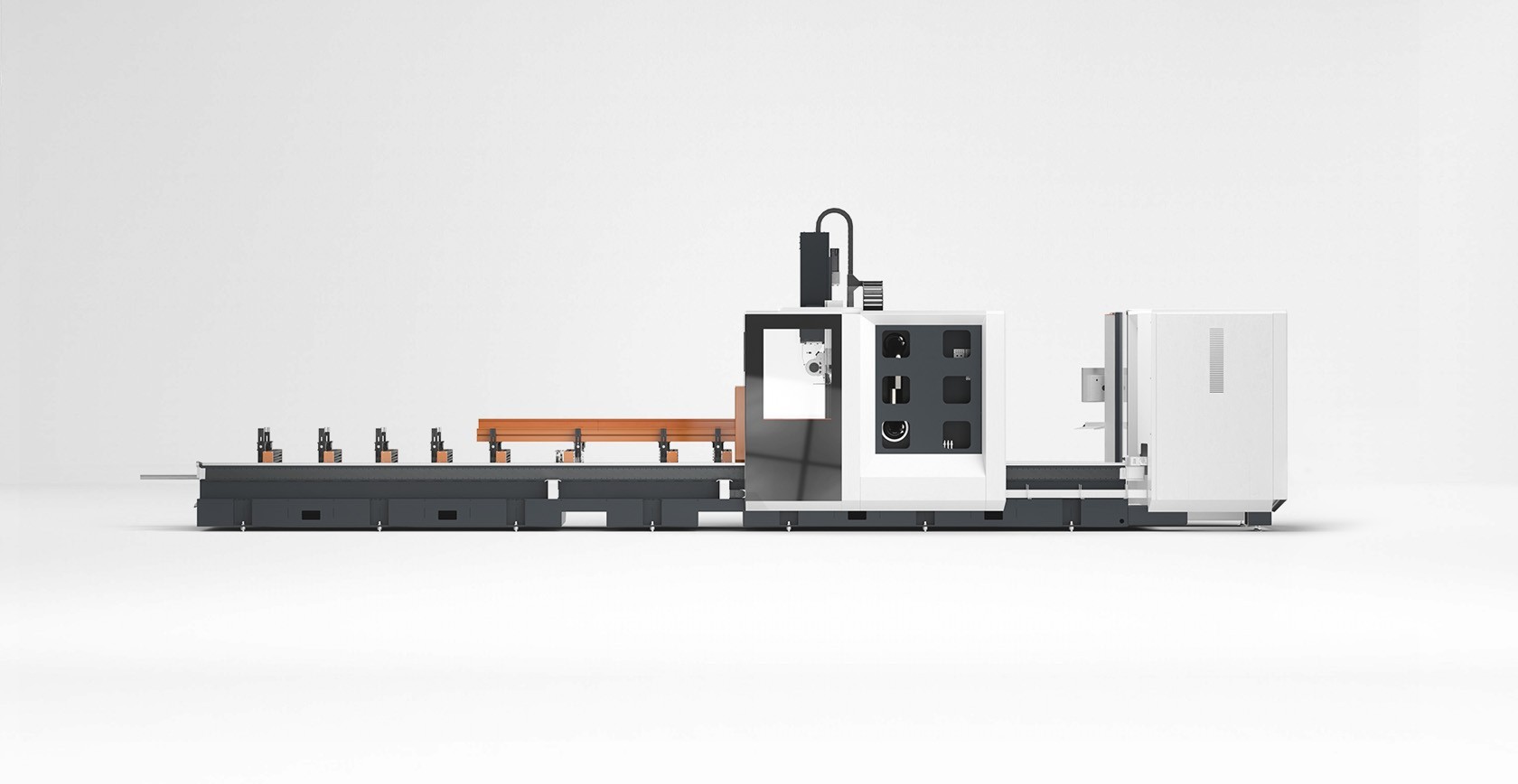

5-osiowe centrum obróbcze profili w konstrukcji portalowej

• Zaprojektowany do elastycznej i wydajnej obróbki profili aluminiowych i cienkościennych profili stalowych
• Wszystkie operacje, takie jak frezowanie, wiercenie, nacinanie gwintów, frezowanie gwintów, nacinanie i piłowanie odbywają się, gdy listwa profilowa jest nieruchoma, aby chronić powierzchnię profilu
• Szybkie pozycjonowanie jednostki obróbczej z prędkością do 100 m/min. poprzez dynamiczne serwonapędy

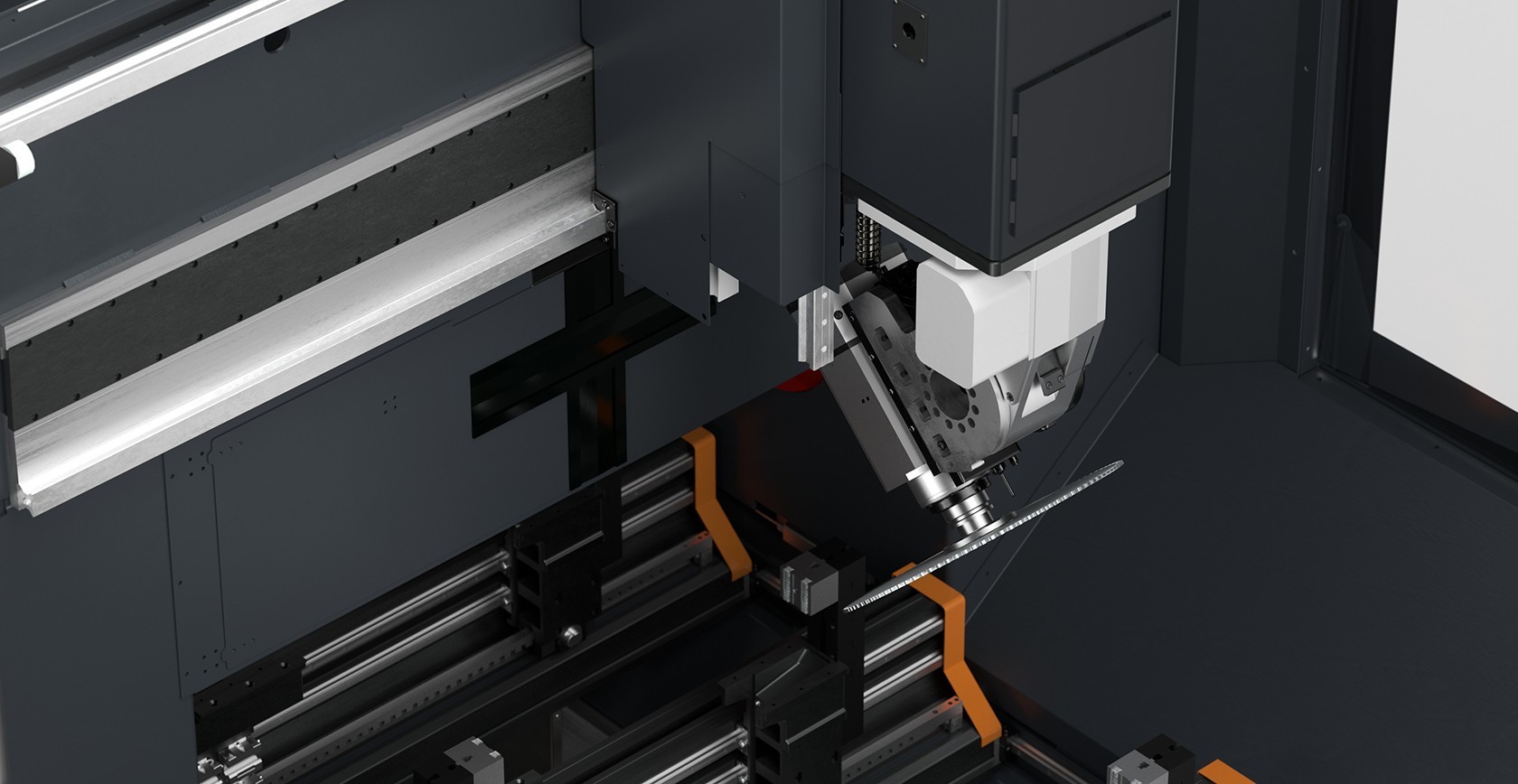

• Obróbka 6-stronna. Od dołu z głowicą kątową (opcja)

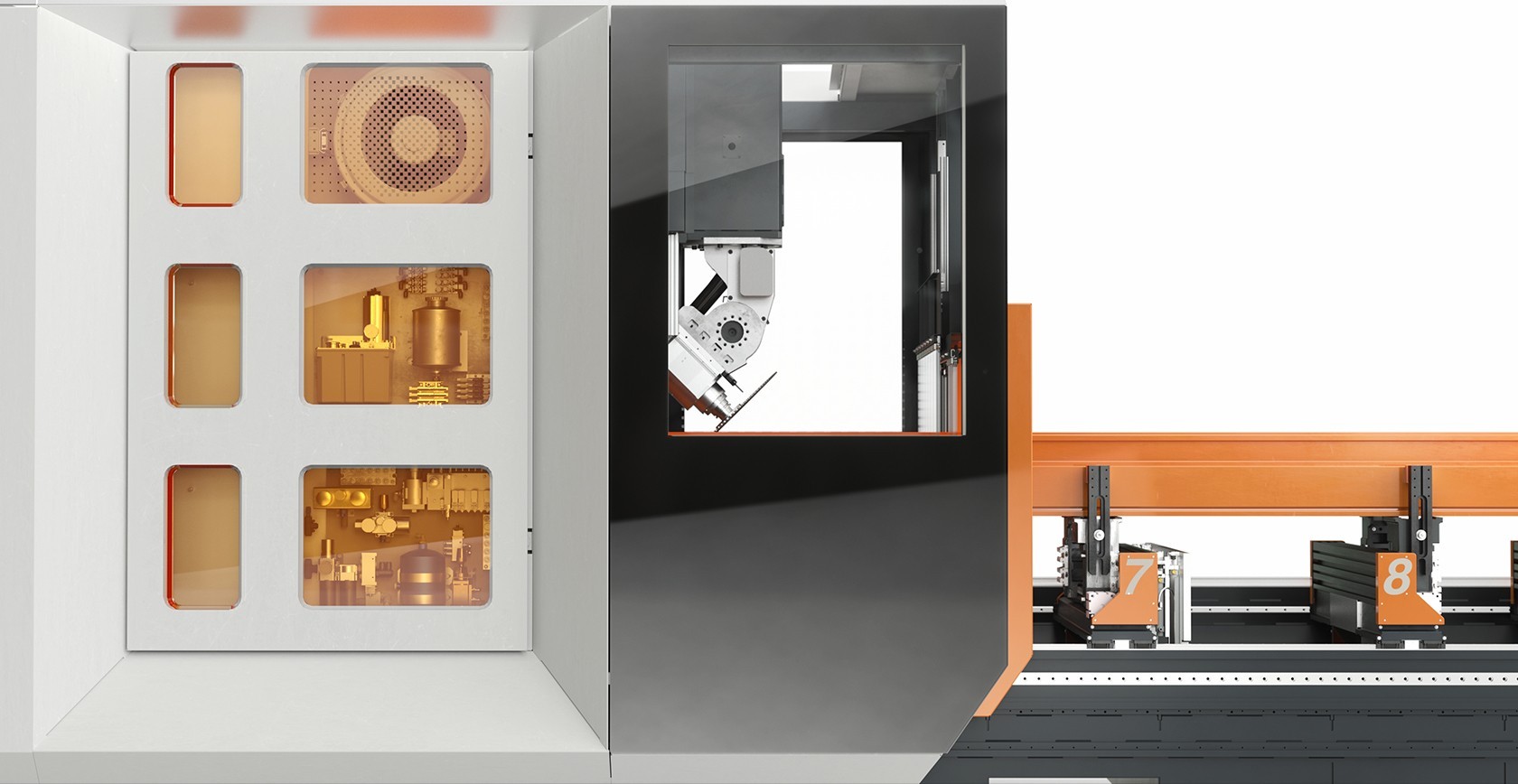

• Przesuwne magazyny narzędzi zapewniają krótkie czasy wymiany narzędzi, a tym samym optymalne cykle obróbki
• Magazyn może być wyposażony w 16 standardowych narzędzi i 4 + 6 narzędzi specjalnych (głowica kątowa i frez specjalny). Nadaje się również do mocowania brzeszczotów o średnicy 1x 200 mm i 1x 550 mm.

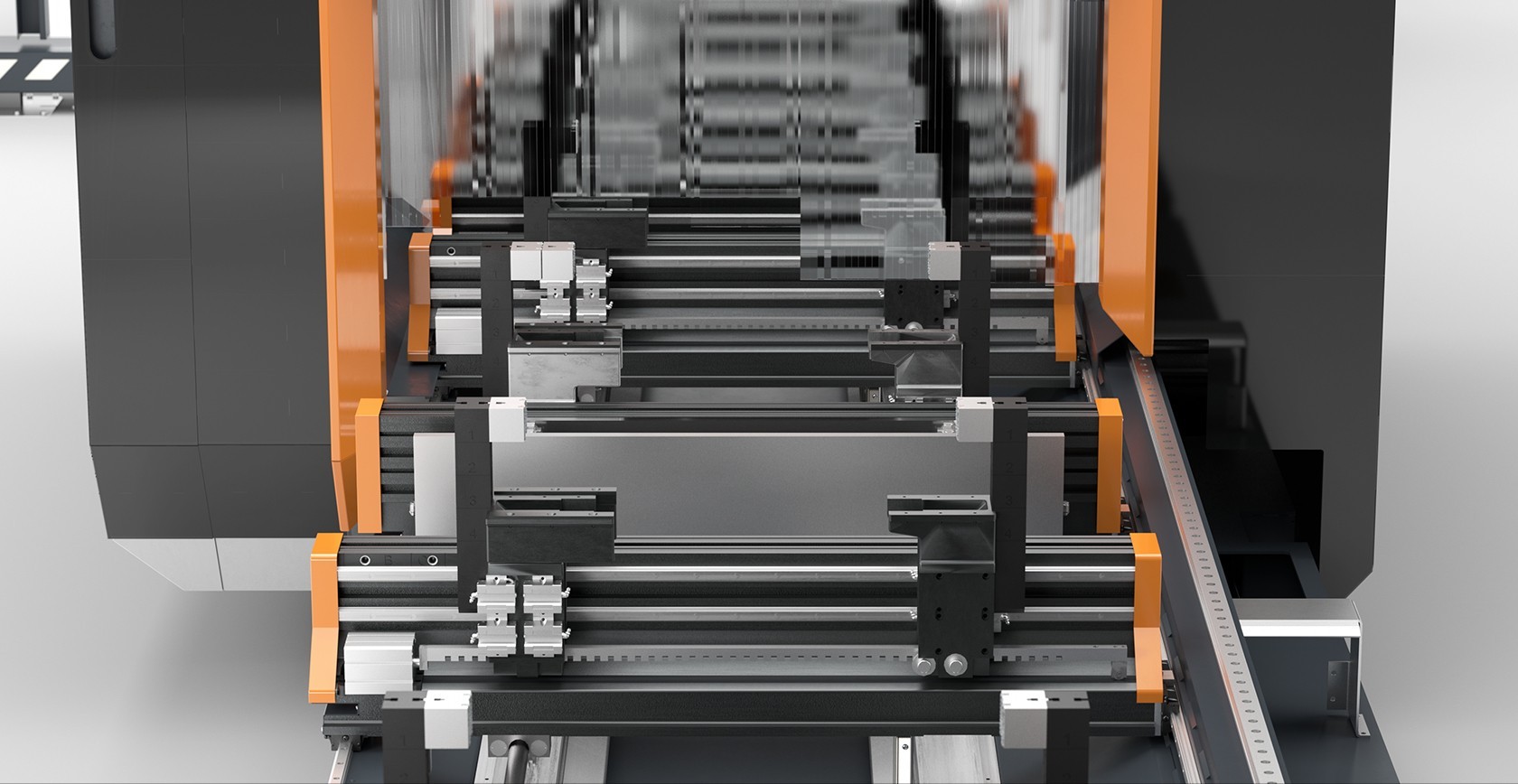

• Autonomiczne pozycjonowanie zacisków z absolutnym systemem pomiarowym
• Dwie oddzielne strefy przetwarzania umożliwiają przetwarzanie w trybie wahadłowym. Bezpieczeństwo dostępu zapewniają boczne ogrodzenia ochronne, bariery świetlne i ochrona obszaru centralnego za pomocą lasera
• 5-osiowe sterowanie CNC z samowystarczalnym CNC do obróbki przestrzennej, nacinania i cięcia
• System absolutnego enkodera obrotowego oznacza, że nie jest wymagane naprowadzanie osi.
• Połączenie sieciowe i interfejs USB
• Panel operacyjny z systemem operacyjnym Windows i płaskim  ekranem 21,6''
• Zdalna konserwacja przez Internet
• eluCloud gotowy


OPCJE

• Automatyczny pomiar długości po obu stronach
• Automatyczny pomiar długości po obu stronach z przesuwem Z
• Pomiar długości narzędzia i kontrola złamania
• Gwintowanie bez uchwytu kompensacyjnego
• urządzenie do pomiaru czasu
• Sonda radiowa 3D
• narzędzia
• uchwyty narzędziowe
• uchwyt zaciskowy
• tuleje zaciskowe

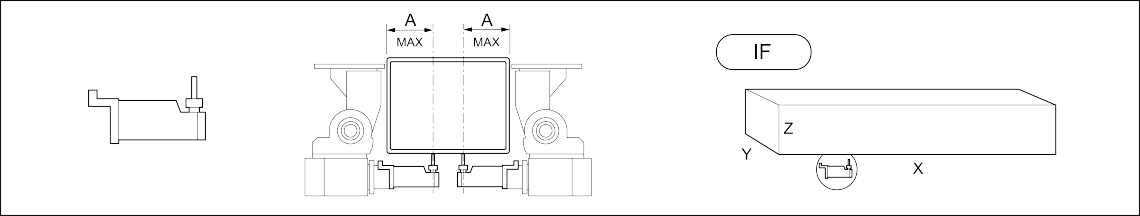

• Głowice frezarskie kątowe do obróbki od dołu
• ostrza piły
• przenośnik wiórów
• odciąg oparów
• drukarka etykiet
• Skaner kodów kreskowych
