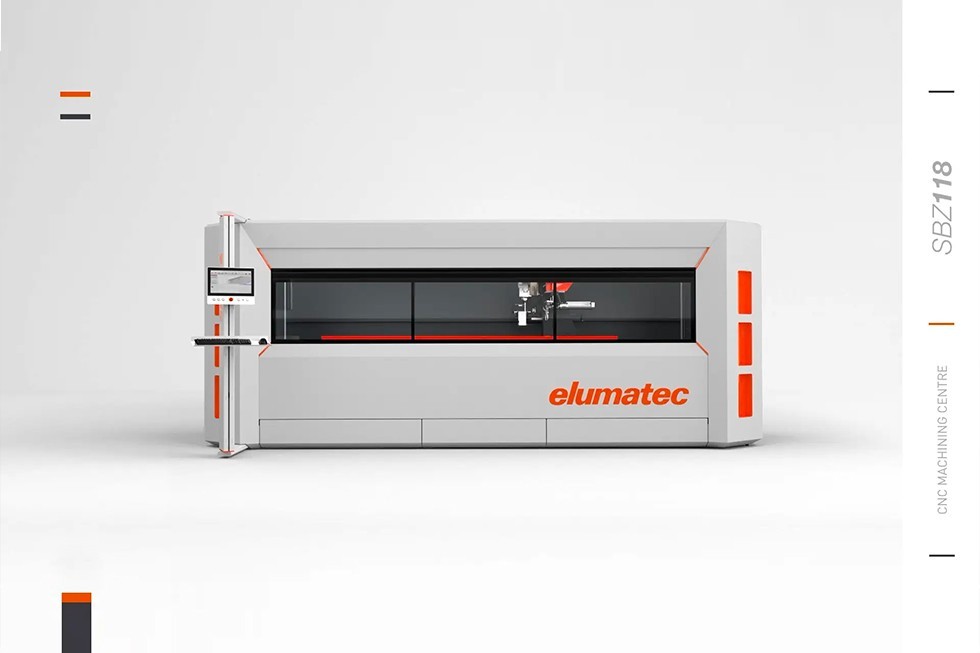

SBZ118


Centrum obróbcze do profili

SBZ 118, 3-osiowe centrum obróbcze profili z opcjonalną obróbką z 5-stron, które jest łatwe w obsłudze i zajmuje minimalną powierzchnię na hali produkcyjnej. Elumatec wraz z prezentowanym centrum obróbczym rozszerza gamę produktów do zautomatyzowanej obróbki CNC profili aluminiowych i PVC oraz cienkościennych profili stalowych. Z długością obróbki wynoszącą trzy metry, ten wszechstronny i wydajny model jest najbardziej kompaktową maszyną CNC w aktualnej ofercie elumatec.



SBZ 118 oferuje pełną funkcjonalność: frezowanie, wiercenie i nacinanie na małej przestrzeni. Centrum obróbcze zostało zaprojektowane do obróbki z pięciu stron profilu z opcjonalną głowicą kątową i frezarką czołową, w zależności od wybranej indywidualnej konfiguracji. Sprawdzona technologia pochylonego łoża oraz wbudowany 5 miejscowy automatyczny magazyn narzędzi ułatwiają obsługę.



SBZ 118 jest szczególnie atrakcyjny dzięki indywidualnie konfigurowanemu wyposażeniu opcjonalnemu, w tym do dwóch głowic kątowych, możliwość rozbudowy do sześciu zacisków, dodatkowy punkt bazowy dla obróbki nadmiarowych długości oraz skaner kodów kreskowych. Boczne drzwi serwisowe ułatwiają dostęp i konserwację, a nowa osłona przednia umożliwia ergonomiczną i przede wszystkim bezpieczną obsługę - także dla wysokich osób. Ponadto SBZ 118 jest gotowy do pracy w chmurze eluCloud spełniając wymagania Przemysłu 4.0.



  • Do ekonomicznej i wydajnej obróbki profili aluminiowych, z tworzyw sztucznych i cienkościennych profili stalowych
  • Wszystkie procesy obróbcze, takie jak frezowanie, wiercenie, podcinanie i gwintowanie, odbywają się na nieruchomym profilu.
  • Lepsze wyniki pracy dzięki zastosowaniu inteligentnej techniki sterowania
  • Szybkie pozycjonowanie zespołu obróbczego z prędkością dochodzącą do 60 m/min dzięki zastosowaniu dynamicznych serwonapędów
  • Gwintowanie bez uchwytu kompensacyjnego
  • Automatyczne rozpoznawanie zacisków i pozycjonowanie
  • Automatyczna, przesuwna zmieniarka narzędzi z pięcioma miejscami na narzędzia (bez narzędzi)
  • Nowoczesne, 3-osiowe sterowanie
  • Ergonomiczna i stabilna praca dzięki nowoczesnemu, pochylonemu łożu
  • Unikanie kolizji dzięki automatycznemu rozpoznawaniu zacisków i pozycjonowaniu
  • Silnik frezarki Power-Torque z zamkniętym układem regulacji obrotów zapewnia krótki czas uruchomienia i wyhamowania wrzeciona
  • Niskie zużycie prądu dzięki zastosowaniu inteligentnej techniki sterowania
  • Większa efektywność energetyczna dzięki połączeniu napędów osi pomiędzy obwodami
  • Awaryjne zasilanie elektryczne (UPS)
  • System operacyjny Windows
  • Panel PC 15,6", procesor i3, przyłącza USB oraz złącze sieciowe
  • Łatwe i wygodne wprowadzanie programów za pomocą eluCam na panelu operatora również w czasie obróbki
  • eluCloud Ready
  • Zdalna konserwacja online



Wyposażenie maszyny

  • Chłodzone powietrzem wrzeciono frezu 5 kW, S1
  • Kabina ochronna z bocznymi drzwiami serwisowymi
  • Cztery poziome dociski pneumatyczne do mocowania materiału
  • Ogranicznik materiału, po lewej stronie
  • Uchwyt narzędzi HSK-F63
  • Smarowanie ilością minimalną
  • Wysokowydajny płyn chłodzący


Opcje

  • 1 lub 2 opcjonalne przesuwne zmieniarki narzędzi do obrotowych głowic kątowych do obróbki 5-stronnej
  • Obrotowa głowica kątowa HSK-F63 na dwa narzędzia
  • Narzędzia i uchwyty narzędziowe z danymi procesowymi
  • Czytnik kodów kreskowych
  • Obustronny pomiar długości
  • Zacisk podwójny oraz dodatkowe akcesoria po złożeniu zapytania
  • Panel PC 18,5", procesor i5
  • Panel PC 21,6", procesor i7
  • Urządzenie chłodzące Green-line do szafy sterowniczej z obniżonym zużyciem energii
  • Standardowo cztery zaciski. Możliwość rozbudowy do sześciu zacisków
  • Opcjonalny prawy referencyjny ogranicznik materiału do przykładania elementów z obróbką nadmiarowych długości
  • Standardowo wersja CE, opcjonalnie wersja UL
SBZ 118 Magazyny narzędziowe elumatec
SBZ 118 Łoże ukośne i duży obszar roboczy elumatec
SBZ 118 Ogranicznik materiałowy, automatyczny napinacz, dłuższe profile elumatec
SBZ 118 HMI i sterowanie maszyny elumatec
SBZ 118 Jednostka obróbcza elumatec
Dane techniczne arrow_drop_down

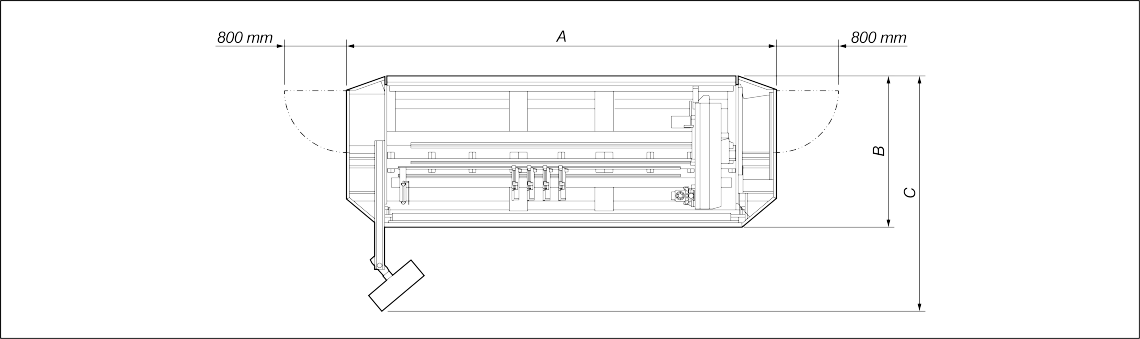

YERLEŞİM PLANI

Całkowite wymiary i waga mogą się różnić w zależności od konfiguracji danego produktu

PRZESUW OSI
OŚ X (mm)
3.595
OŚ Y (mm)
945
OŚ Z (mm)
374
DOKŁADNOŚĆ POZYCJONOWANIA
OŚ X (mm)
+/- 0,1
OŚ Y (mm)
+/- 0,1
OŚ Z (mm)
+/- 0,1
PRĘDKOŚĆ POZYCJONOWANIA
OŚ X (m/min)
60
OŚ Y (m/min)
30
OŚ Z (m/min)
30
PRZYSPIESZENIE OSI
OŚ X (m/s²)
2,5
OŚ Y (m/s²)
2,5
OŚ Z (m/s²)
2,5
WRZECIONO FREZU
Maks. moc na S1 (kW)
5
Maks. prędkość (obr./min)
24.000
Stożek uchwytu narzędziowego
HSK 63F
URZĄDZENIA ZABEZPIECZAJĄCE I OSŁONY
Zintegrowana kabina ochronna maszyny

Tunele boczne

SMAROWANIE
Minimalne zużycie oleju smarującego dzięki systemowi natryskowemu

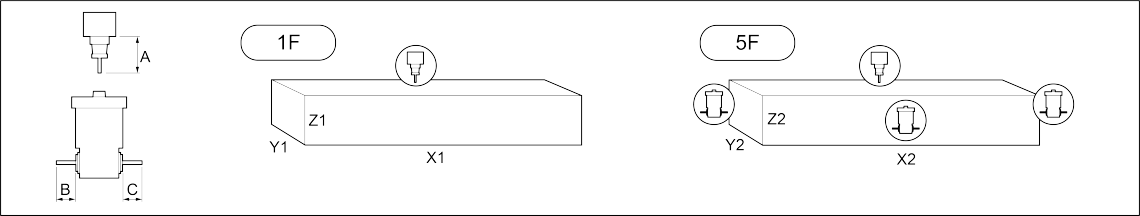

STRONY PRZEZNACZONE DO OBRÓBKI
Bezpośrednio za pomocą narzędzia ( od góry)
1
Z główicą kątową (przód/tył, końce)
2 + 2
OBSZAR ROBOCZY
AUTOMATYCZNY MAGAZYN NARZĘDZIOWY
Magazyn narzędziowy współbieżny

Maks. liczba narzędzi w magazynie
5
Maks. średnica frezu tarczowego (mm)
100
Maks. średnica frezu kształtowego (mm)
16
Maks. długość narzędzia (od wymiaru stożka) (mm)
185
Maks. średnica wiertła (mm)
10
AUTOMATYCZNY MAGAZYN Z GŁOWICĄ KĄTOWĄ (OPCJA)
Liczba miejsc na narzędzia
2
Zmieniacz głowic kątowych 1 współbieżny (zawiera urządzenie obracające na wrzecionie 4x90°)

Zmieniacz głowic kątowych 2 współbieżny

ZACISKANIE CZĘŚCI
Autonomiczny układ przesuwania zacisków

Standardowa liczba zacisków
4
Maks. liczba zacisków
6
POZYCJONOWANIE PROFILU
Liczba ograniczników materiału (pozycja mocowania, lewej strona)
1
Included
Available
