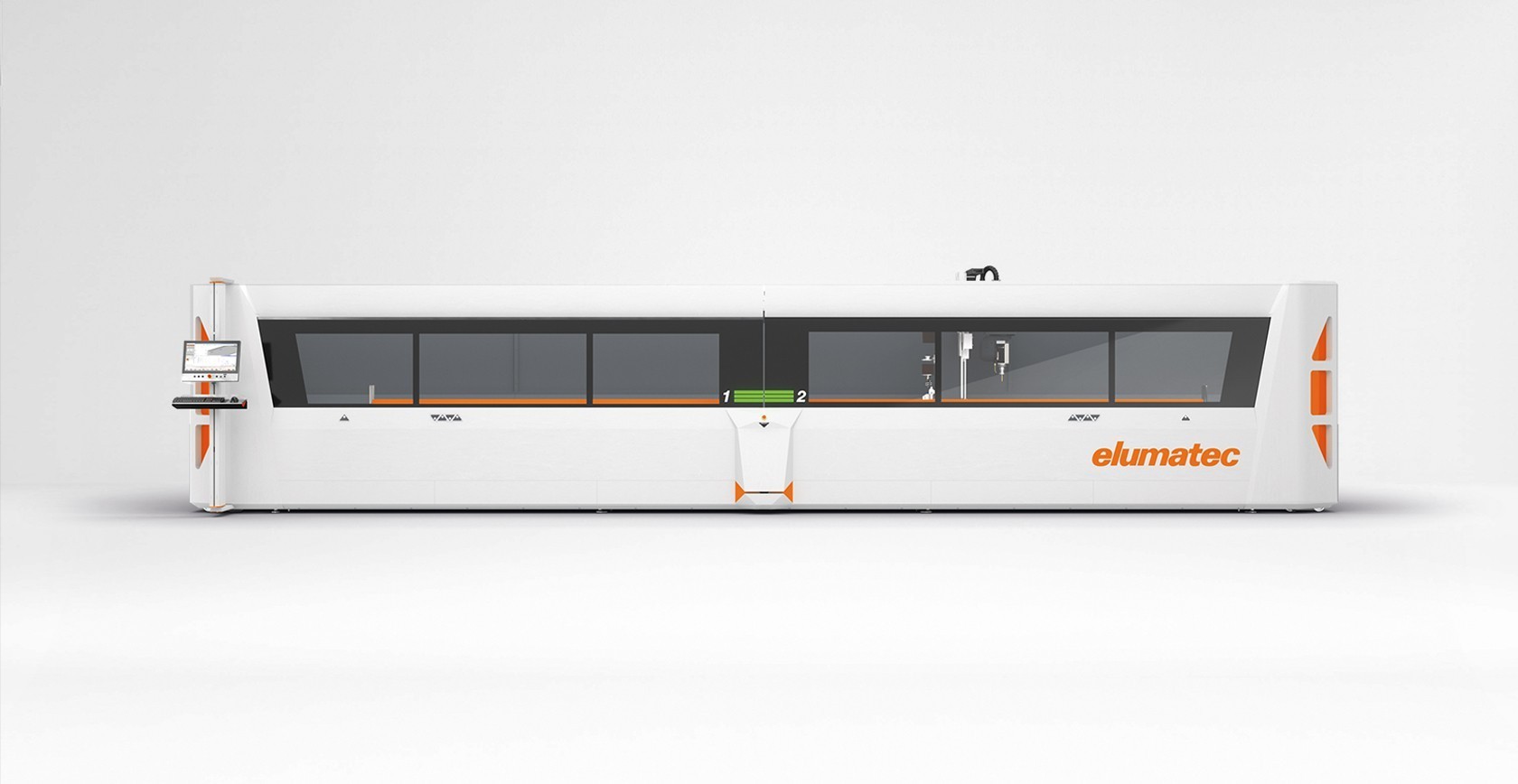

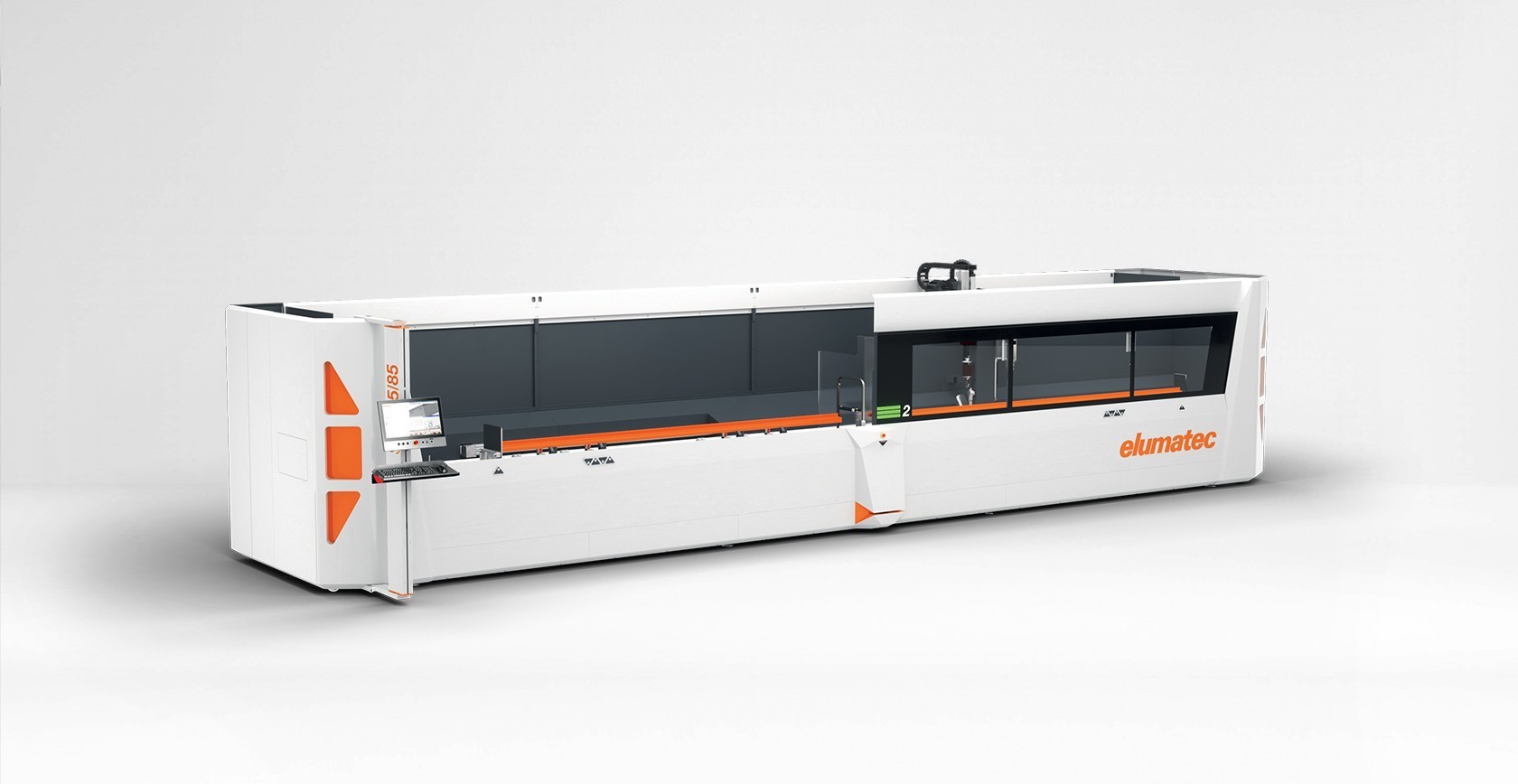

SBZ125/85


Centrum obróbcze profili

Oszczędność czasu, oszczędność miejsca, obniżenie kosztów: Centrum obróbcze profili SBZ 125/85 to hermetyczna maszyna kabinowa o ośmiu metrach długości użytkowej i pięciu osiach, która dzięki dynamicznemu trybowi wahadłowemu może zastąpić dwie mniejsze maszyny. Podczas rozwoju modelu SBZ 122/75, który okazał się sukcesem, elumatec wykorzystał feedback klientów, by zoptymalizować ergonomię, dostęp i czas zbrojenia. Obróbka profili aluminiowych, profili z tworzyw sztucznych i cienkościennych profili stalowych dzięki nowemu dostępowi staje się jeszcze bardziej ekonomiczna i racjonalna.



Maszyny kabinowe zyskują popularność, gdyż zatrzymują zanieczyszczenia i redukują hałas. W centrum SBZ 125/85 elumatec integruje monitoring strefy bezpieczeństwa w trybie wahadłowym poprzez elastycznie programowalny laser. Dzięki nowej obrotowej jednostce obsługi, rozszerzonym funkcjom i nowej technologii szybszej wymiany narzędzia, SBZ 125/85 jest kamieniem milowym w portfolio elumatec. Inne warianty maszyny kabinowej posiadającej nowy design znajdują się obecnie w fazie projektowania. SBZ 125/85 jest poza tym skonfigurowany pod elu-Cloud („elu-Cloud ready”) i odpowiada wymaganiom przemysłu 4.0.

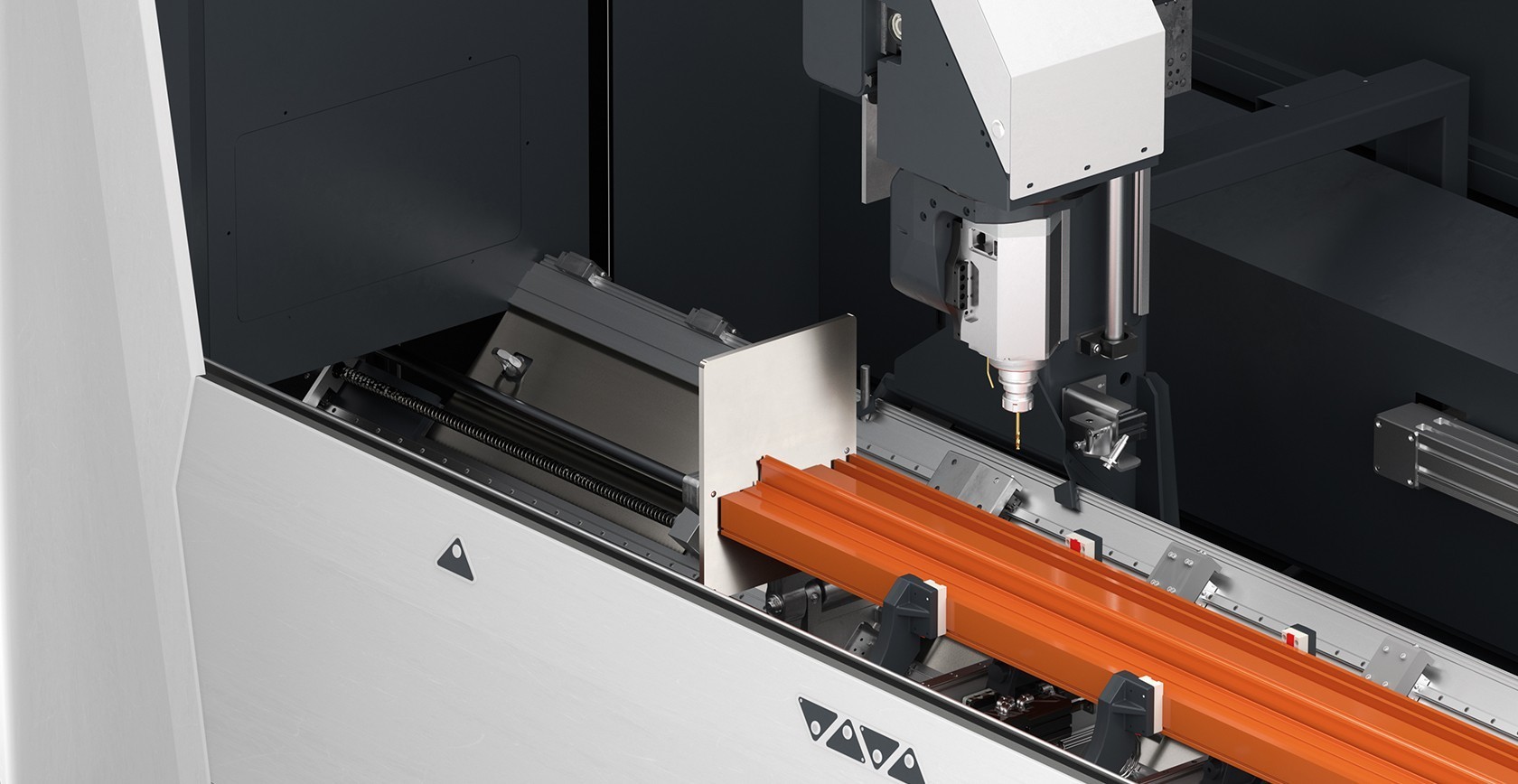

SBZ 125/85  Autonomiczny układ przesuwania docisków elumatec

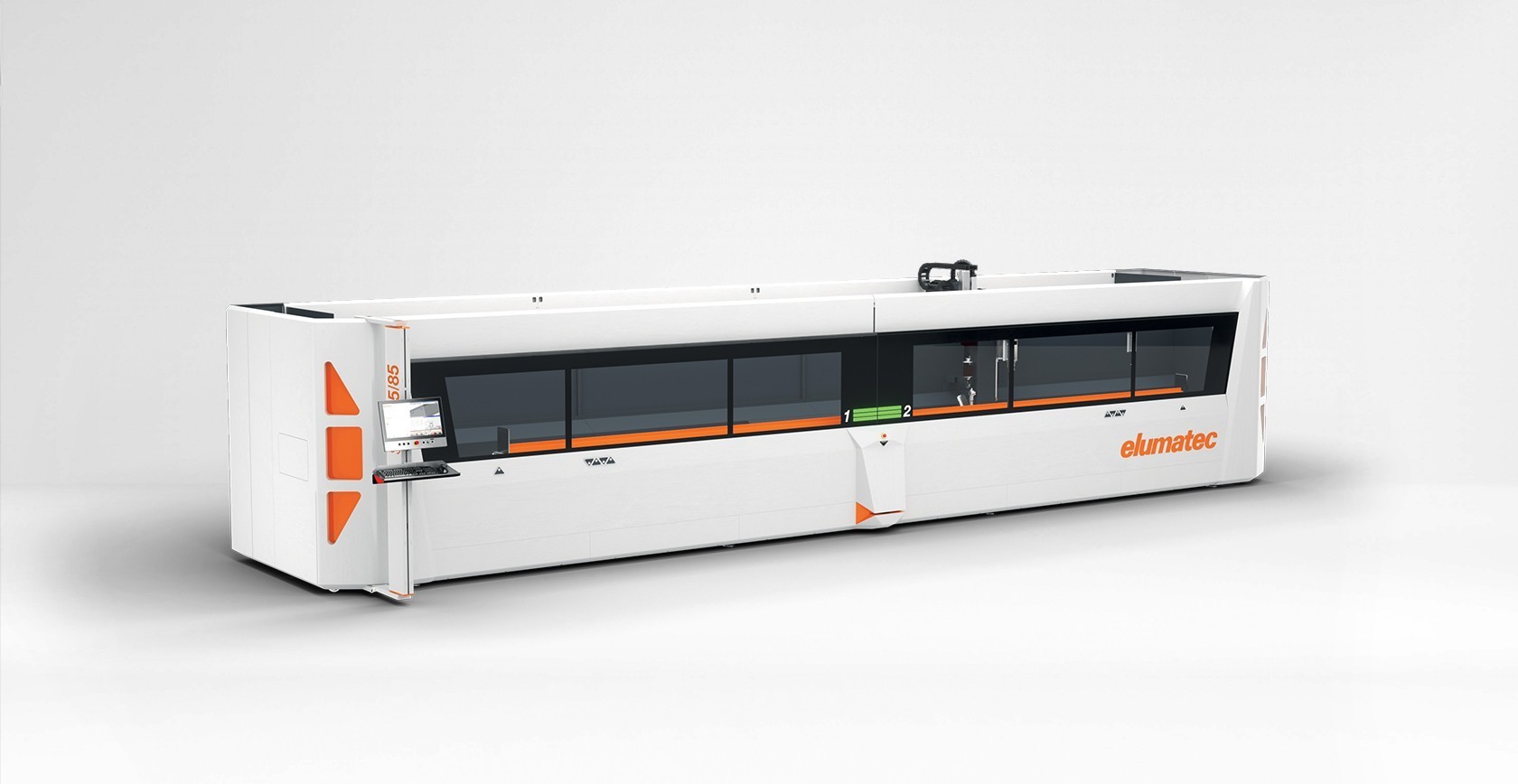

SBZ 125/85  Dynamiczny tryb wahadłowy elumatec

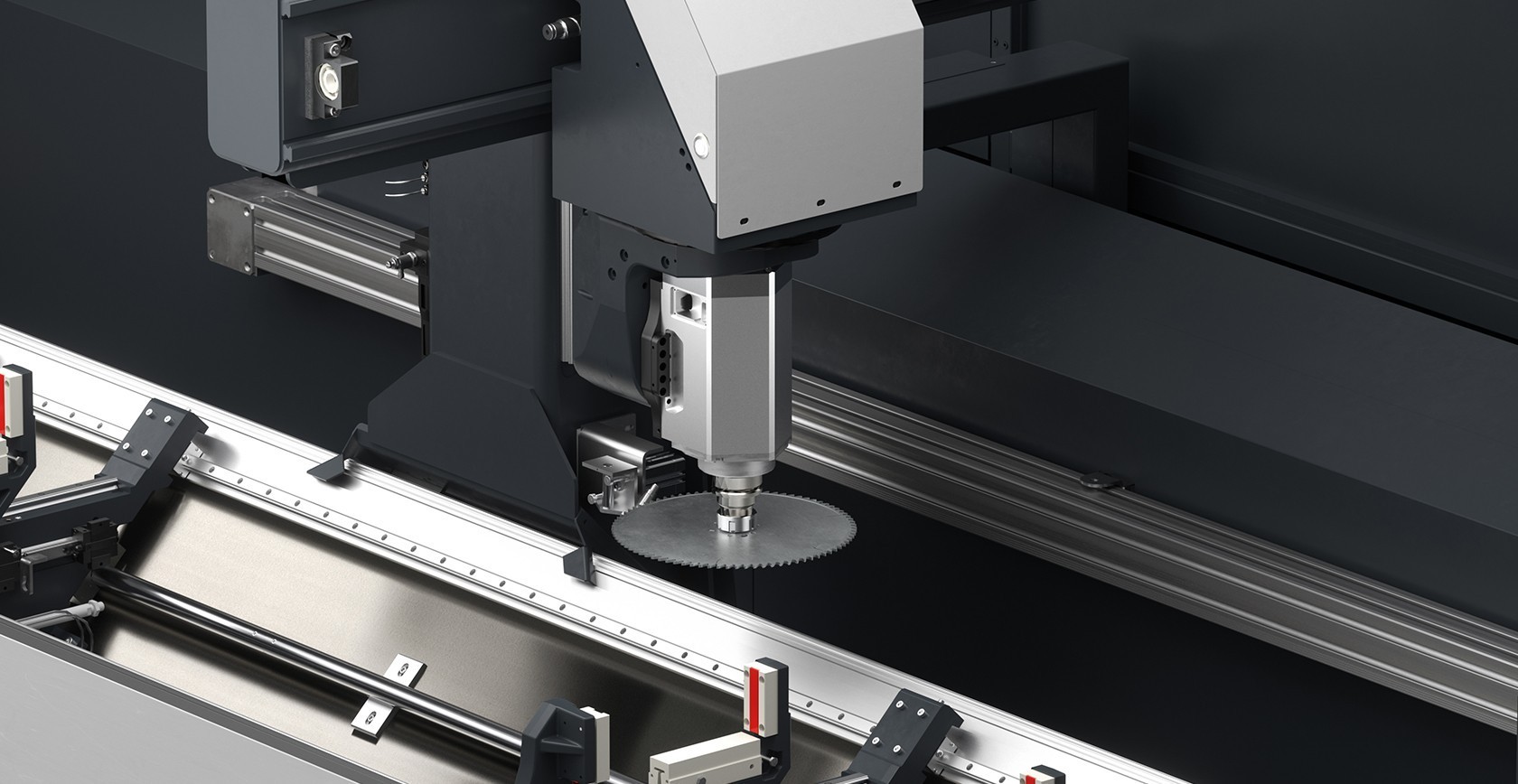

SBZ 125/85  Nowa technologia zmiany narzędzias elumatec

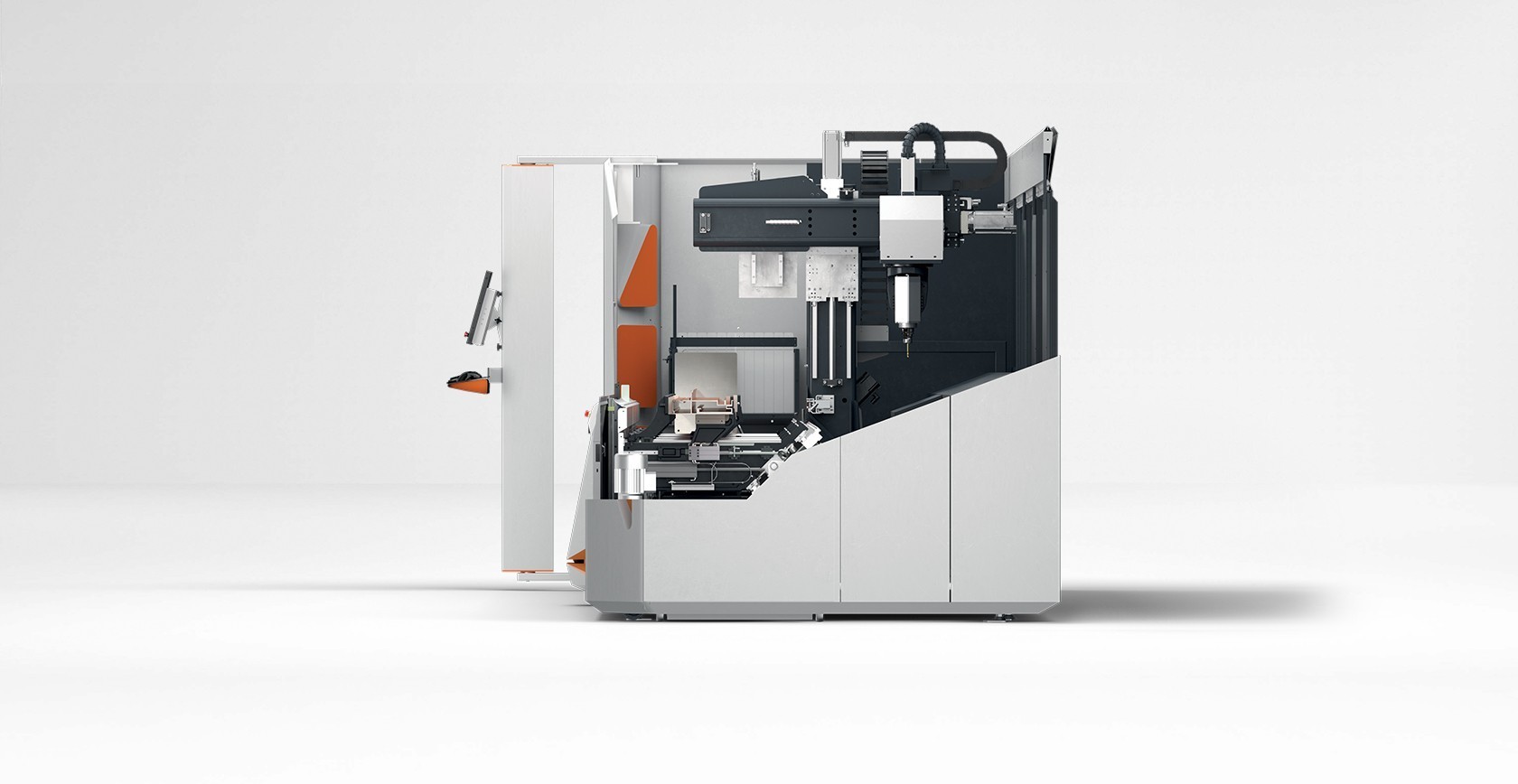

SBZ 125/85  Ergonomia, optymalne sposoby obróbki elumatec

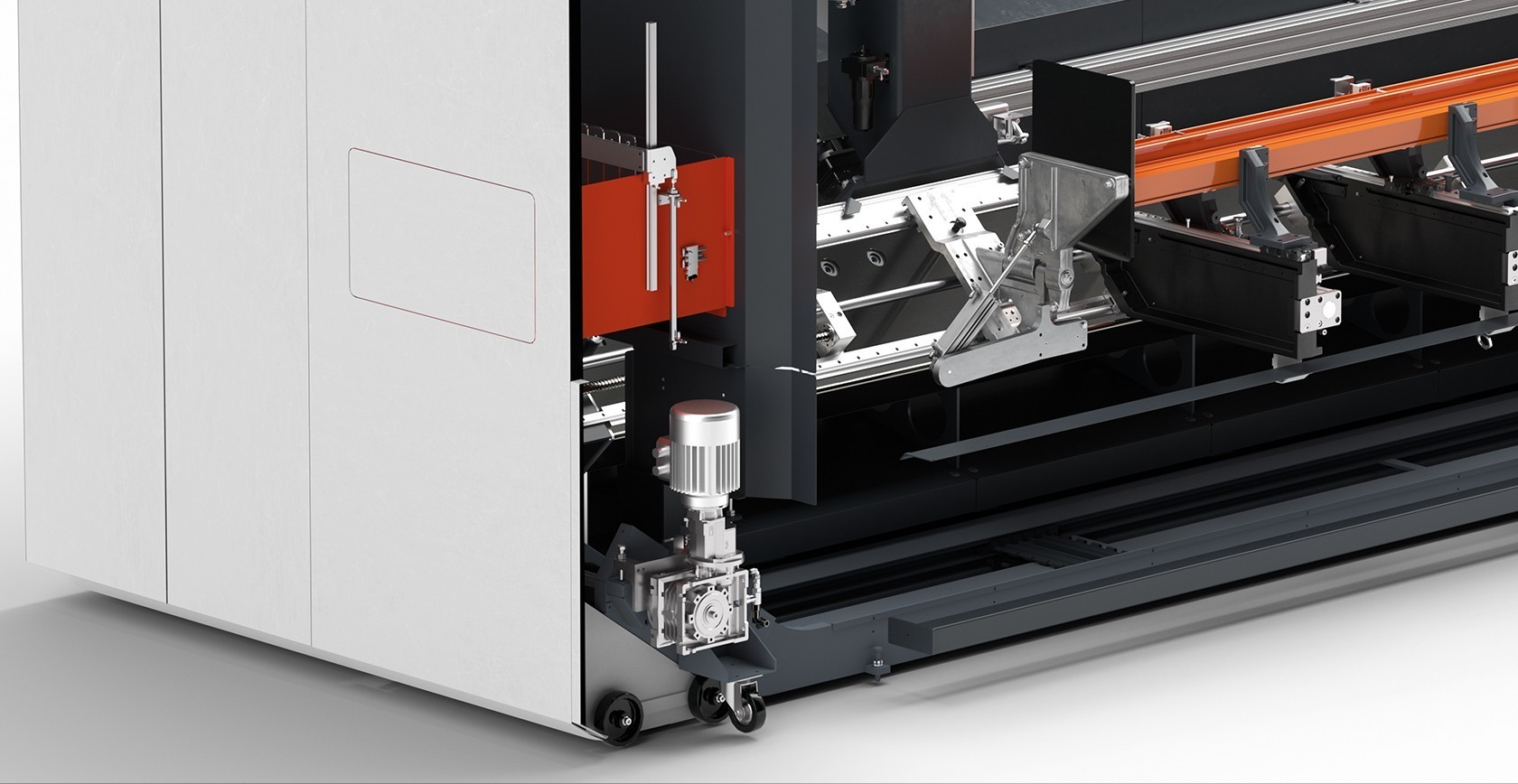

SBZ 125/85  Opcjonalna taśma wiórów elumatec
Dane techniczne arrow_drop_down

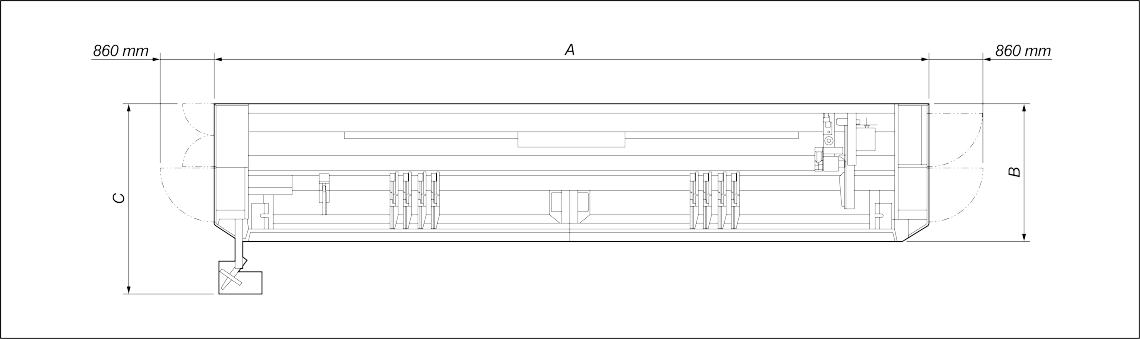

Wymiary
Głębokość
2950 mm
Masa
ok. 6400 kg
Wysokość (z cofniętą osią Z bez opcji dachu)
2500 mm
Długość całkowita
11 350 mm
Osie
Maks. długość obróbkowa bez obróbki czołowej
Tryb wahadłowy 3.450 mm, tryb ogólny 8.245 mm
Maks. długość obróbkowa z obróbką czołową
Tryb wahadłowy 3.100 mm, tryb ogólny 8.245 mm
Maks. długość obróbkowa klamki
Tryb wahadłowy 3.300 mm, tryb ogólny 8.245 mm
Dokładność pozycjonowania
+/- 0,1 mm
Kierunek obróbki
5 (góra, tył, przód, lewa, prawa)
Percorso di traslazione dell'asse X

Translationsweg der y-Achse
1.040 mm, Vmax. 60 m/min.
Translationsweg der X-Achse
540 mm, Vmax. 30 m/min.
Wrzeciono i narzędzia
Średnica frezu tarczowego
120 mm
Przesunięcie zacisków
autonomiczne
Zaciski
8 standardowych (+ maks. 4 opcjonalne)
Średnica tarczy piły
300 mm
Zmiana narzędzi
automatycznie
Głowica kątowa
Nie
Prędkość obrotowa wrzeciona frezu
maks. 20 000 obr./min
Moc wrzeciona frezu
7 kW, S1 (chłodzenie cieczą)
Uchwyt narzędzi
HSK-F63
Gniazda narzędzi w automatycznym magazynie
12
Długość narzędzia
maks. 150 mm (od wymiaru stożka)
Oprogramowanie i połączenia
Oprogramowanie
eluCam
Przyłącze sprężonego powietrza
> 7 bar
Przyłącze elektryczne CE (opcjonalnie UL)
400 V, 3~, 50 Hz, 35 A
