DG102-P

home / productcategorieën / Dubbele verstekzaagmachines

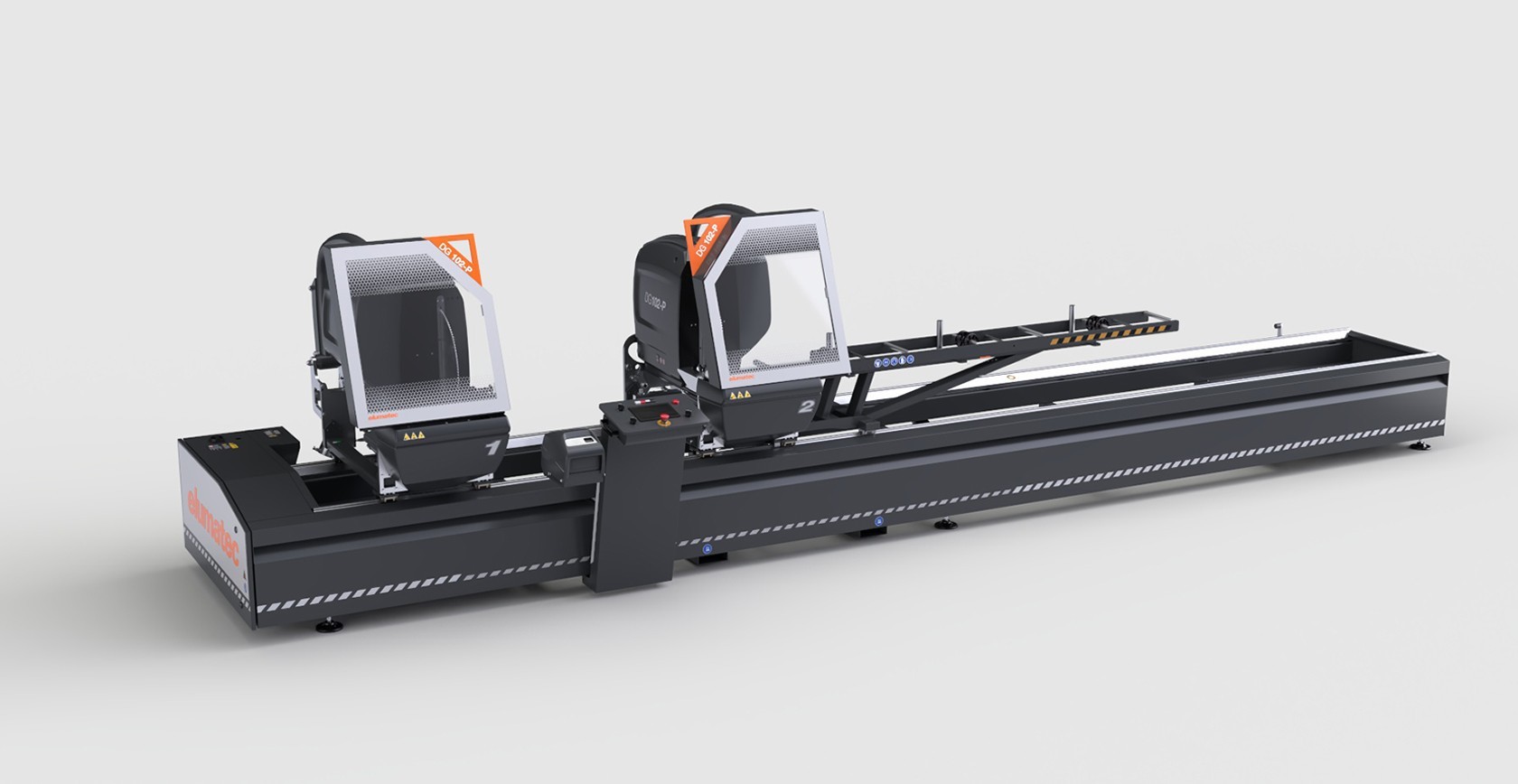

Dubbelkops afkortzaag met automatische verplaatsing van de beweegbare kop door middel van een borstelloze CNC-bestuurde motor. Pneumatisch kantelen van snijeenheden van 90° tot 22°30’ (naar buiten) in twee vaste positie ofwel met mechanisch systeem voor het instellen van tussenhoeken. Oleo-pneumatische voortbewogen snijblad.

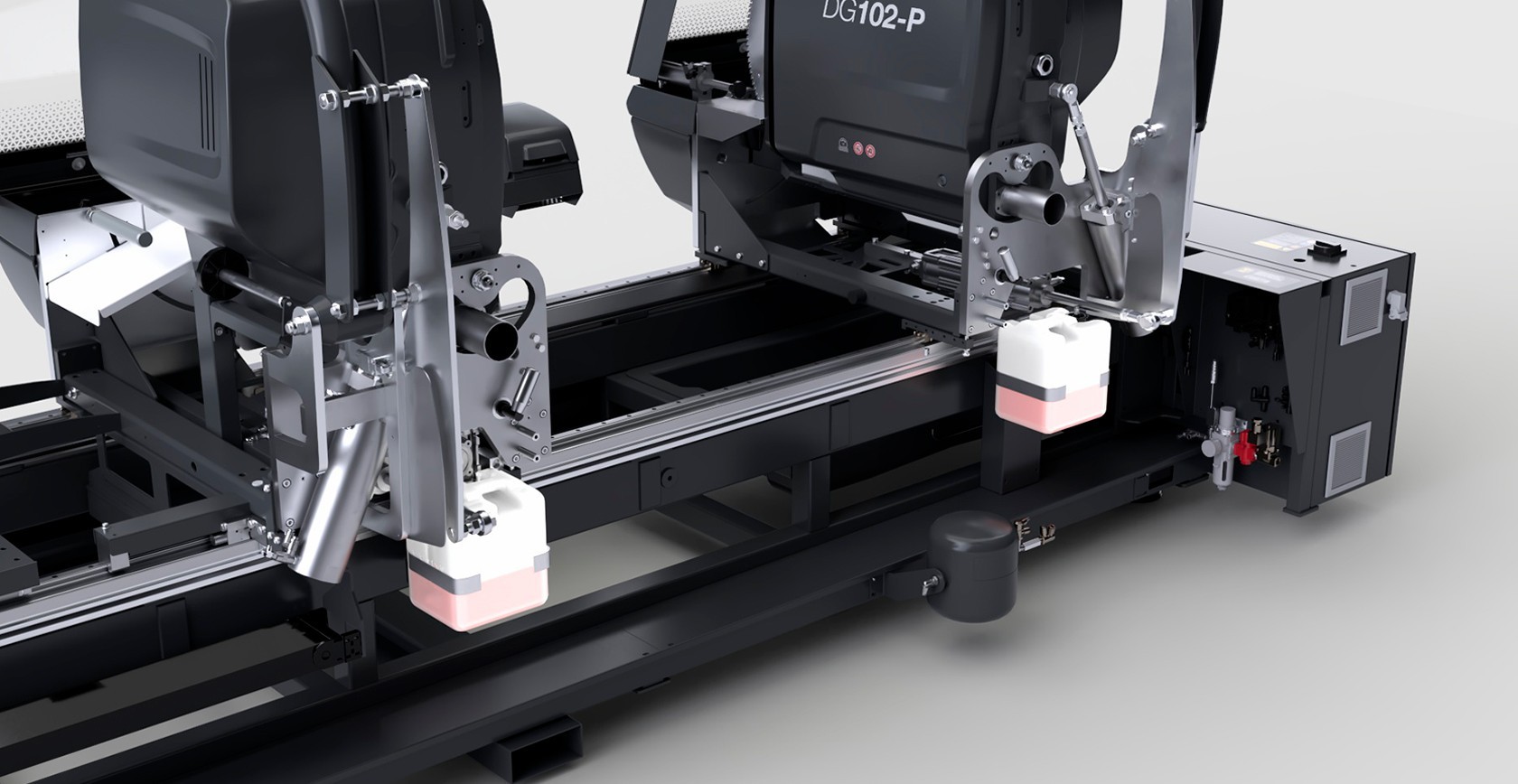

Klemming van het profiel
Het vastzetten van het profiel voor het snijden wordt uiterst precies en veilig uitgevoerd met twee horizontale aandrukklemmen. Als er verticaal moet worden geklemd, vooral bij speciale zaagsneden, is een gepatenteerd horizontaal systeem van aandrukklemmen verkrijgbaar, waarmee het profiel verticaal kan worden vastgezet. Een tussenliggende steun die handmatig is geplaatst ondersteunt het profiel bij het snijden van aanzienlijke lengtes.

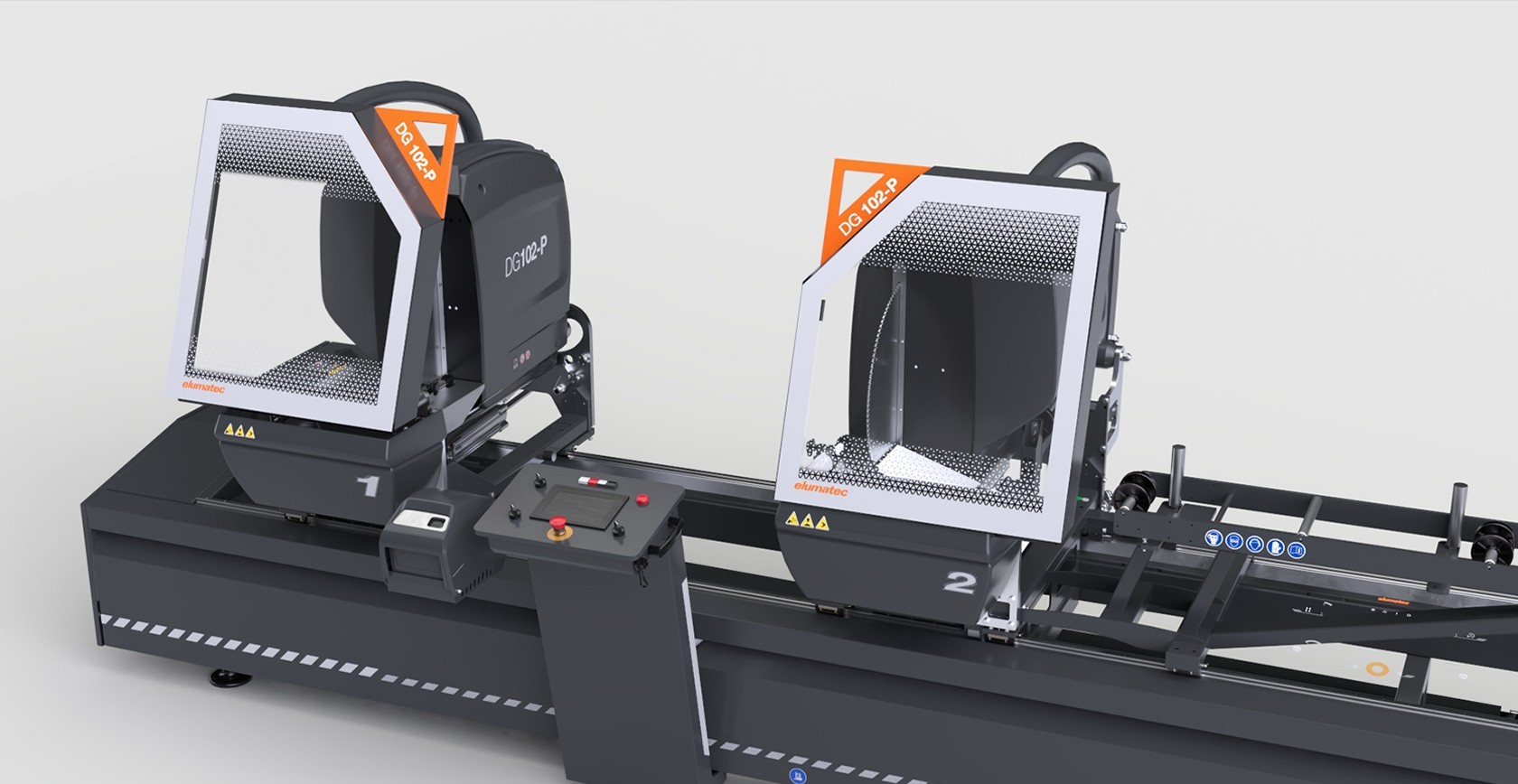

Bescherming van de koppen
De bewerkingszone wordt beschermd door twee automatisch bewegende lokale afschermingen die op de snijeenheden zijn geïnstalleerd. Deze zijn gemaakt van krasbestendig polycarbonaat. Het openen en sluiten wordt door een persdrukcilinder geregeld en automatisch in de verschillende snijfasen uitgevoerd.
Laden en lossen
De afkortzaag is uitgerust met een rollenbaan op een beweegbare kop, voor standaard laden en lossen. De rollenbaan ondersteunt optioneel een extra bankschroef voor het vergrendelen van de reststaaf en de elektronische meter voor de dikte van het bewerkte profiel, waarmee de snijhoogte automatisch kan worden gecorrigeerd aan de hand van de werkelijke afmeting van het profiel, met relatieve tolerantie als gevolg van oppervlaktebehandelingen.
Besturing
Het bedieningspaneel dat is geïnstalleerd op een glijdende lagersteun langs de voorzijde van de machine zorgt ervoor dat de beweegbare koppen volgens de specificaties van de te maken snede correct kunnen worden gepositioneerd. Er wordt gebruik gemaakt van een 7 inch touchscreen display en volledig naar wens afgestemde software met een schat aan functies die speciaal voor deze machine zijn ontworpen. Door het opstellen van snijlijsten wordt de bewerkingscyclus geoptimaliseerd, wat minder afval oplevert en de benodigde tijd voor het laden en lossen van de profieldelen reduceert.
Afstelling tussenliggende kantelingen (Optioneel)
De standaarduitvoering maakt zaagsneden van 45° en 22°30' mogelijk door mechanisch ingestelde aanslagen. Optioneel kan een handmatig regelsysteem worden gebruikt om de helling van de snijeenheden in alle tussenliggende hoeken af te stellen; met behulp van een handwiel kunnen tussenliggende hoeken worden aangepast, wat zeer nuttig is bij het maken van schuinhoeken.
Dubbele verstekzaagmachines DG102-P Klemming van het profiel elumatec
Dubbele verstekzaagmachines DG102-P Bescherming van de koppen elumatec
Dubbele verstekzaagmachines DG102-P Laden en lossen elumatec
Dubbele verstekzaagmachines DG102-P Besturing elumatec
Dubbele verstekzaagmachines DG102-P Afstelling tussenliggende kantelingen elumatec
Technische gegevens arrow_drop_down
KENMERKEN VAN DE MACHINE
Elektronische besturing van de X-as

Positioneersnelheid X-as (m/min)

Mobiele uitlezing van de koppositie met absoluut direct meetsysteem met magneetstrip

Pneumatisch kantelen van de kop

Extern kantelen

Mechanische aanpassing van tussenhoeken met digitale weergave van de positie

Hydropneumatische bladaanvoer

Instelbare bladaanzet

Effectieve zaagsnede, volgens model (mm)

Hardmetalen blad

Diameter blad (mm)

Vermogen bladmotor (kW)

Elektronische profieldiktemeter

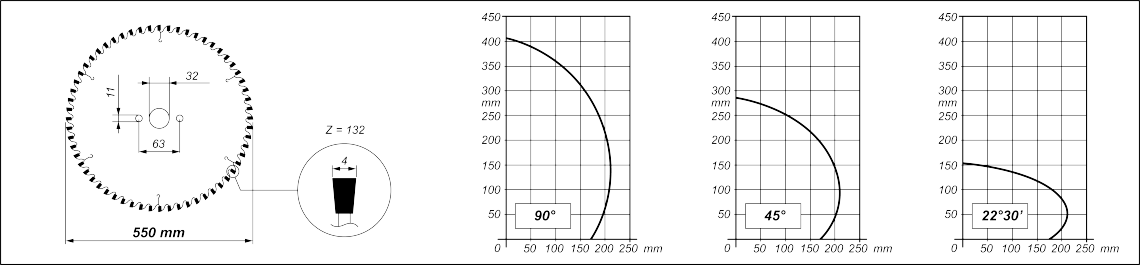

SNIJSCHEMA

VEILIGHEIDSVOORZIENINGEN EN BEVEILIGINGEN
Pneumatisch bediende lokale bescherming vooraan

PROFIELPOSITIONERING EN -KLEMMING
Paar horizontale pneumatische bankschroeven met "lagedrukmechanisme"

Paar horizontale verticale bankschroeven

Paar extra horizontale bankschroeven

Handmatig gepositioneerde profiel tussensteunen

Rollenbaan op mobiele kop (mm)

Extra bankschroef voor profielsteun op rollenbaan

SMERING EN AFZUIGING

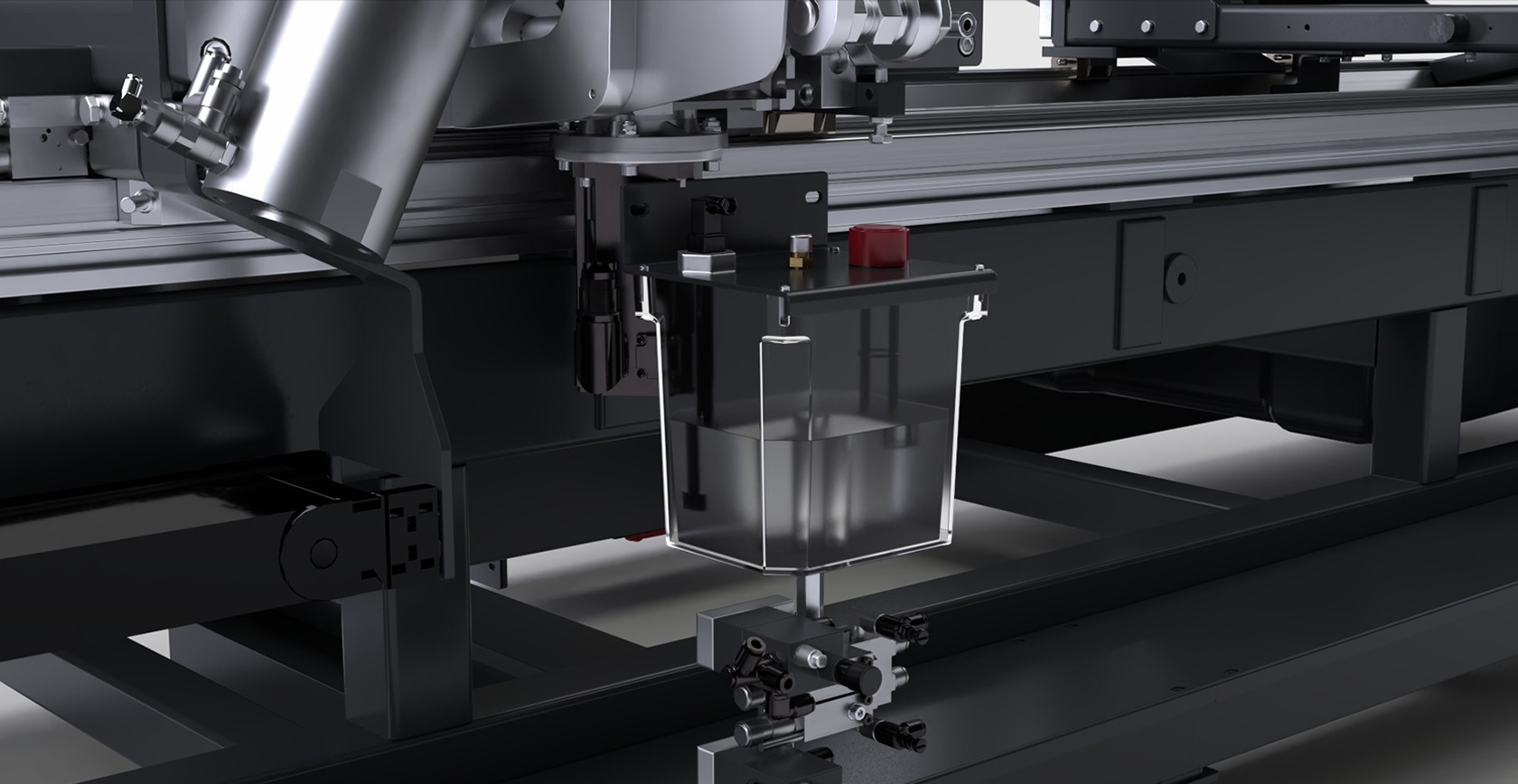

Micro-mist smeersysteem met water- en olie-emulsie

Voorbereiding voor automatisch starten van externe afzuiging

Lades voor het afzuigen van spanen en korte stukken

Baggersysteem voor spanenafvoer

FUNCTIES
Uitvoeren van enkelvoudige zaagsnedes

Uitvoeren van tussenhoeken

Cyclische zaagsnedes uitvoeren vanaf zaaglijsten

Speciale snijfunctie PRO (langere, kortere, afgeschuinde en wigvormige zaagsnede)

Inbegrepen
Verkrijgbaar
