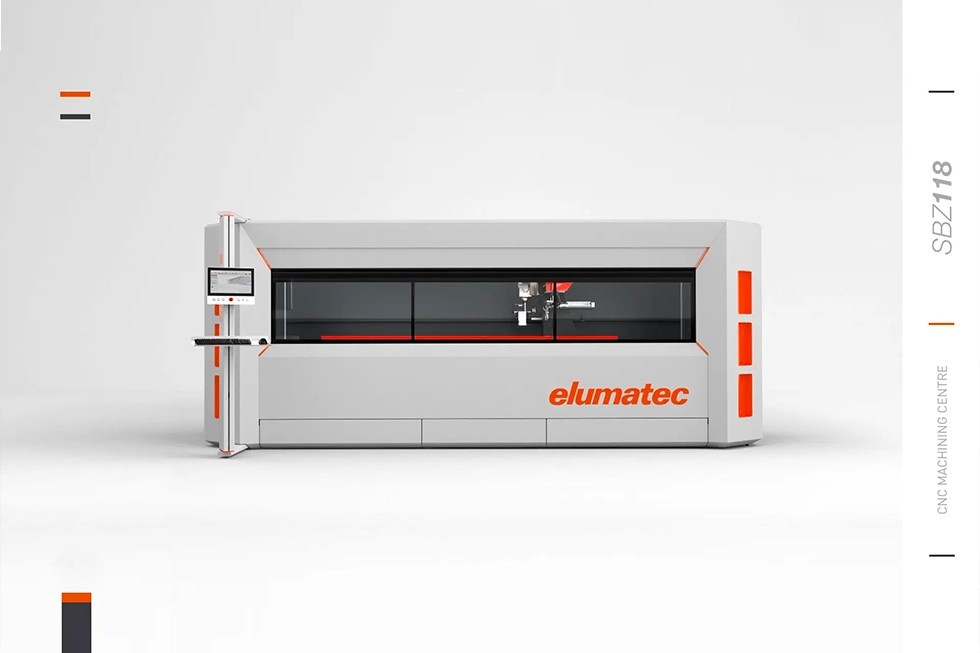

De SBZ 118, een 3-assig profielbewerkingscentrum met optionele 5-zijdige bewerking, dat eenvoudig te bedienen is en weinig ruimte inneemt, breidt de elumatec-producten voor de automatische CNC-bewerking van aluminium, PVC en dunwandige stalen profielen. Met een bewerkingslengte van drie meter is dit veelzijdige en krachtige model de meest compacte CNC machine in het huidige elumatec assortiment.
De SBZ 118 biedt volledige functionaliteit voor frezen, boren en uitsnijden op een kleine ruimte. Hij werd ontwikkeld voor het bewerken van maximaal vijf zijden met een optionele haakse kop en eindfreesmachine, afhankelijk van de individuele configuratie. De beproefde schuinbedtechnologie en de ingebouwde 5-voudige gereedschapswisselaar zorgen voor een eenvoudige bediening.
Bijzonder aantrekkelijk wordt de SBZ 118 door de individueel configureerbare optionele uitrusting, waaronder maximaal twee ingebouwde haakse kopwisselaars, uitbreiding tot maximaal zes klemmen, een extra lengteaanslag met overlengtebewerking en een barcodescanner. Een servicedeur aan de zijkant vergemakkelijkt en onderhoud, en het nieuwe frontvizier maakt ergonomische en vooral veilige bediening mogelijk - ook voor lange mensen. Bovendien is de SBZ 118 eluCloud klaar om te voldoen aan de eisen van Industrie 4.0.
Machine-uitrusting
Opties
Korte wisseltijden dankzij een meerijdend gereedschapsmagazijn voor vijf gereedschappen voor bewerking van bovenaf. Met twee optionele magazijnen voor twee draaibare haakse freeskoppen (met 2 gereedschappen) kan de machine worden uitgebreid tot 5-zijdige bewerking.
Uitstekende ergonomie: De bewerkingseenheid (X-Y-Z-as) beweegt op een machinebed dat is ontworpen als een schuin bed. Door de kanteling van 45 graden vallen de spanen naar beneden weg, waardoor de reiniging aanzienlijk gemakkelijker wordt. Bij het inleggen van het profiel kan de operator dicht bij het machinebed komen en zo ergonomisch werken. De machine combineert ook een groot werkbereik met de beste bewerkingsstabiliteit zonder veel plaats in te nemen.
Optimale resultaten bij profielen met een lengte tot 3.000 millimeter dankzij de materiaalaanslag links en vier compacte materiaalklemmen van trillingsdempend gegoten staal in een slanke constructie met hoge stijfheid. Afzonderlijke klem- en hulpstukken kunnen gemakkelijk worden toegevoegd en gebruikt. Lineaire geleidingen maken een nauwkeurige automatische instelling van de klemtechniek mogelijk. Optioneel kan de SBZ 118/20 worden uitgerust met twee extra materiaalklemmen en een materiaalaanslag aan de rechterzijde. Dankzij materiaaldoorvoeringen in de beschermingscabine en een wisselende aanslag is het ook mogelijk langere profielen van meer dan 3 m te verwerken.
Snelle instap in CNC-bewerking: De SBZ 118/20 werkt met Windows en wordt aangestuurd via de beproefde ECI-gebruikersinterface van de SBZ 1xx-serie. Er wordt gebruik gemaakt van de nieuwste hardware en besturingstechnologie. Optioneel kan een breed scala van metaalconstructieprogramma's via eluCad worden aangestuurd en zijn alle functies van een CAD-CAM-module uit de industriële sector beschikbaar. Net als de grotere CNC-centra van elumatec is ook de compacte SBZ 118/20 eluCloud Ready voor de eisen van Industrie 4.0: machine- en procesgegevens kunnen worden geregistreerd en desgewenst geëvalueerd. Dit maakt het mogelijk de bewerking te analyseren en te optimaliseren en in real time een bericht van afgewerkte stukken naar de productiebesturingscomputer of het ERP te sturen.
Snelle bewerkingswissels en variabele bewerking van vijf zijden: Bewerkingseenheid met 5,0 kW freesspindel en optionele draaibare haakse freeskoppen voor twee gereedschappen, automatische gereedschapswisselaar en optionele haakse koppen.

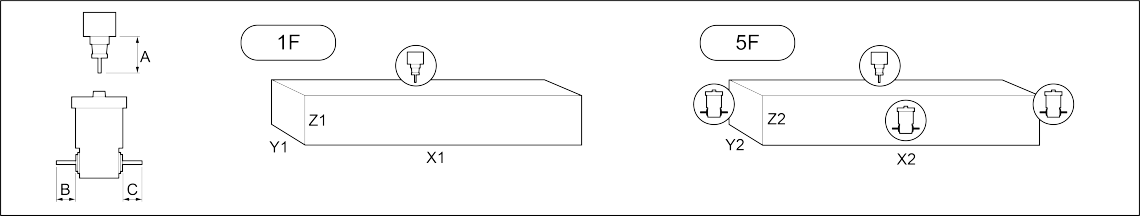

Profielbewerking bovenzijde, voor- , linker-, rechter- en achterzide optioneel.
Profielbewerking bovenzijde
Profielbewerking voor-, boven- en achterzijde (optioneel)
Profielbewerking bovenzijde en achterzijde
(optioneel)
