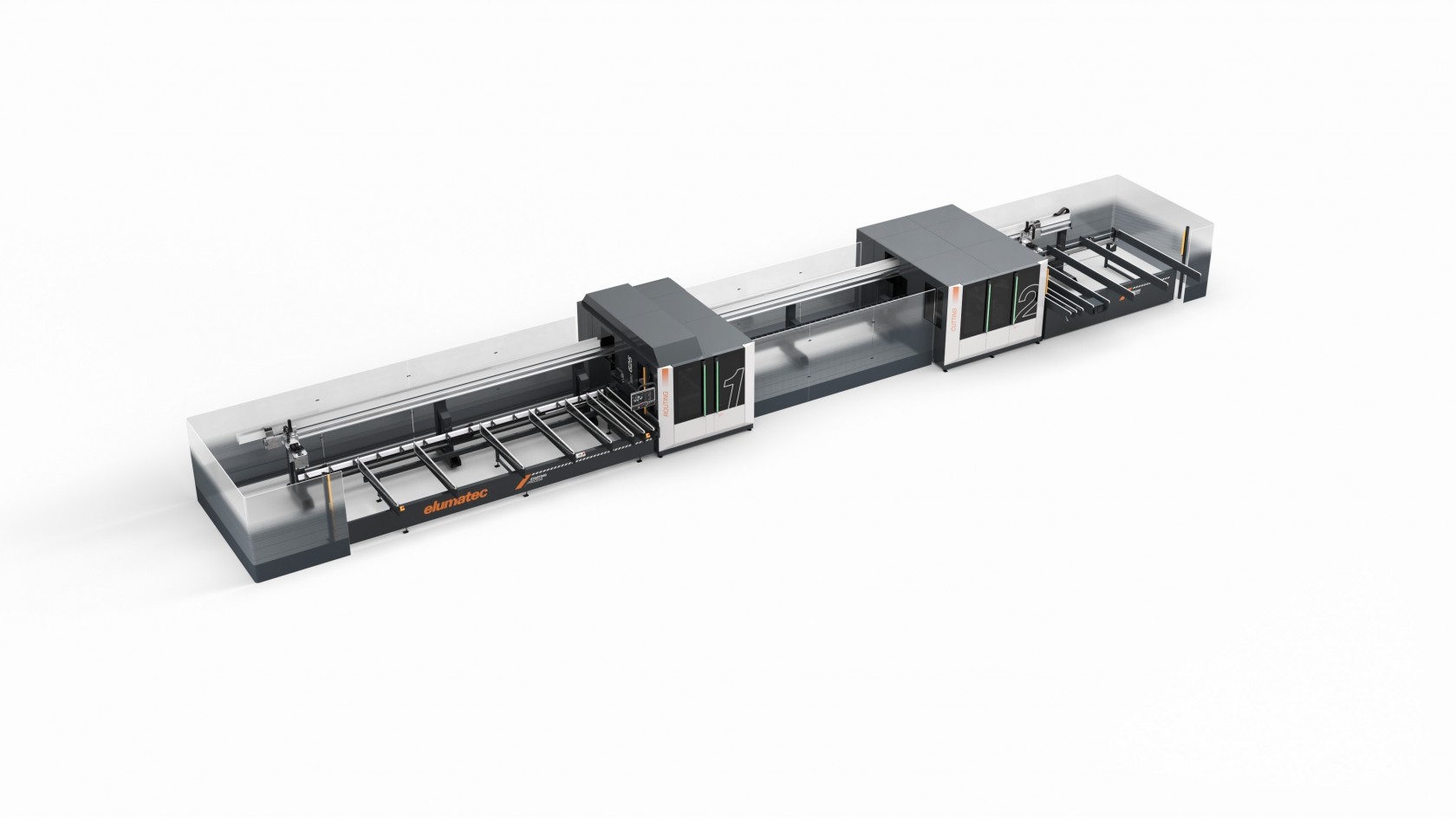

Het ultramoderne automatische profielbewerkingscentrum SBZ 625/13 biedt de gebruiker ongeëvenaarde precisie en flexibiliteit bij het bewerken van aluminium profielen. Het bewerkingscentrum is uitgerust met maximaal 40 assen en is duurzaam en krachtig dankzij het solide en robuuste ontwerp. Zowel standaard aluminium profielen als raam- en deurprofielen kunnen moeiteloos worden verwerkt. Parallelle bewerkingsstappen verkorten de productietijden aanzienlijk en de intuïtieve bedieningsinterface zorgt voor een eenvoudige bediening.
Parallelle bewerking voor versnelde productie
Minder personeelsuren, snellere resultaten: Op de SBZ 625/13 kunnen verschillende werkstappen parallel uitgevoerd worden. Dit wordt mogelijk gemaakt door de loskoppeling van het bewerkingsstation en de zaag met een maximale aanvoerlengte tot 7.500 mm.
Nieuw ontwikkelde bedieningsinterface
De weergave is nu webgebaseerd en heeft een responsief ontwerp. Transparant, begrijpelijk, intuïtief: de gebruiksvriendelijkheid stond tijdens de ontwikkeling continu centraal. De directe visualisatie vanmachine-, productiegegevens en status, alsmede de onderhoudsweergave onderhoudsweergaven zorgen te allen tijde voor een transparant inzicht in de productie.
Intelligent uitvoermagazijn
Het uitvoermagazijn van de 625/13 biedt een flexibele en intelligente oplossing voor het uitvoeren van korte en lange delen. De oppervlaktesparende afvoerbanden maken efficiënt gebruik van de beschikbare ruimte en zorgen voor een veilig transport en de best mogelijke hantering van profielen met lengtes van 360 tot 7.500 mm.

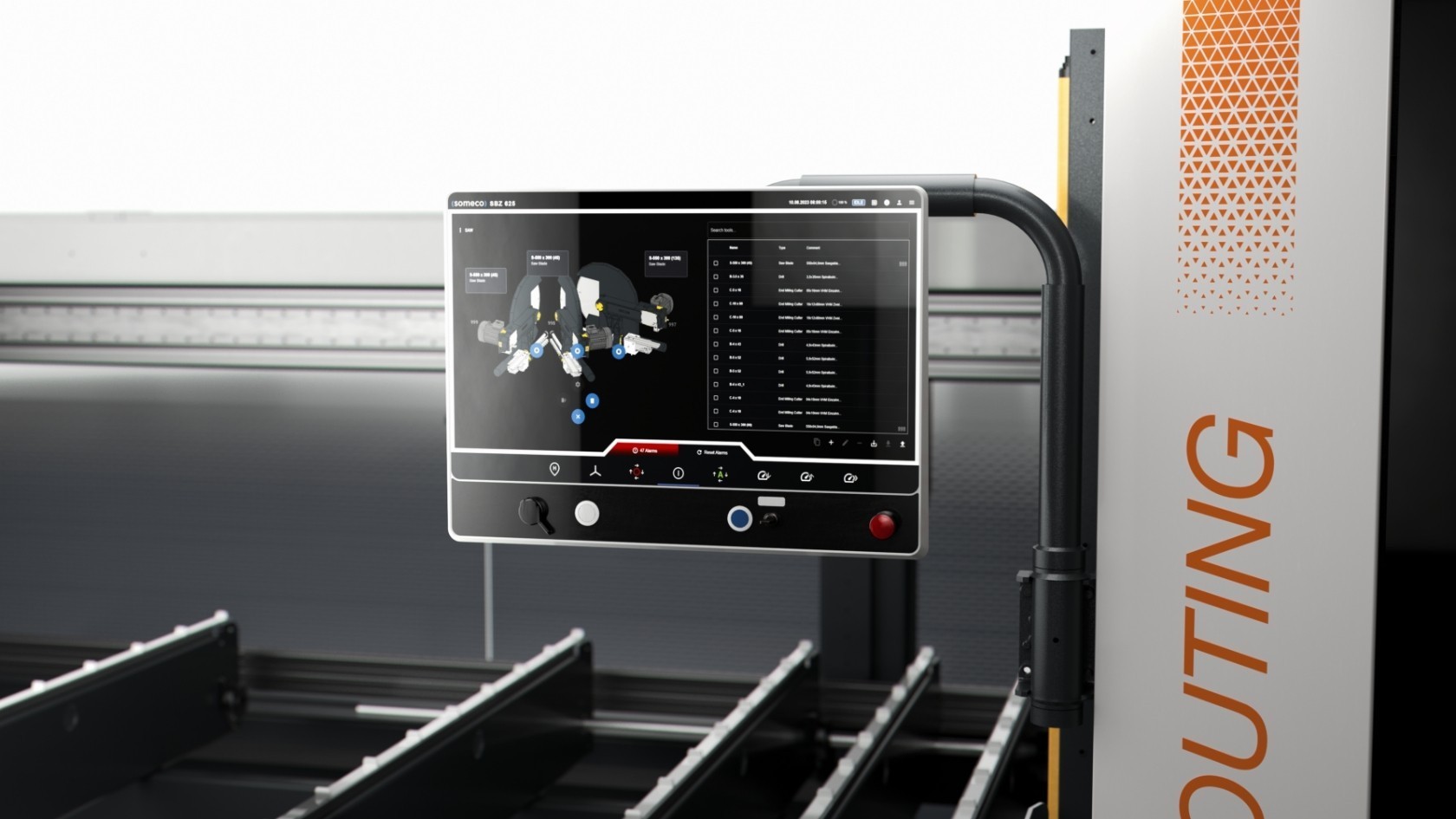

Dankzij het duidelijke 21" TFT-scherm, het Windows-besturingssysteem en het
touchscreen is het SBZ 625/13 profielbewerkingscentrum eenvoudig en intuïtief
te bedienen. Gedetailleerde en begrijpelijke grafische weergaven verbeteren de
communicatie tussen mens en machine.

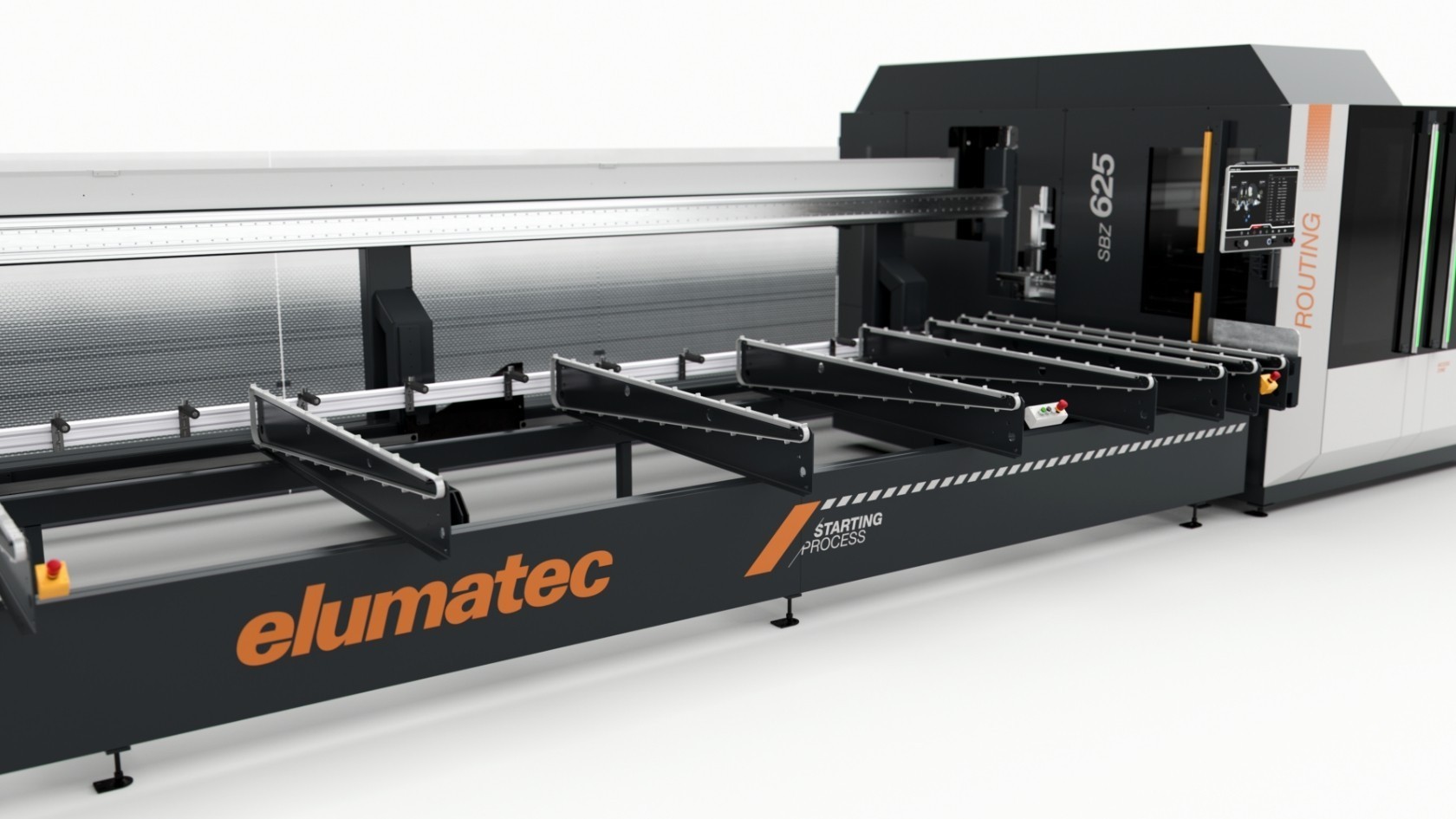

Afhankelijk van de profieldoorsnede kan het aanvoermagazijn van het SBZ
625/13 profielbewerkingscentrum geladen worden met maximaal 10 profielen
met een lengte van 500 mm - 7.500 mm. De machine is standaard uitgerust
met 8 transportbanden (optioneel uit te breiden). Dankzij de ergonomische
laadhoogte van 910 mm kan de operator gemakkelijk profielen laden.

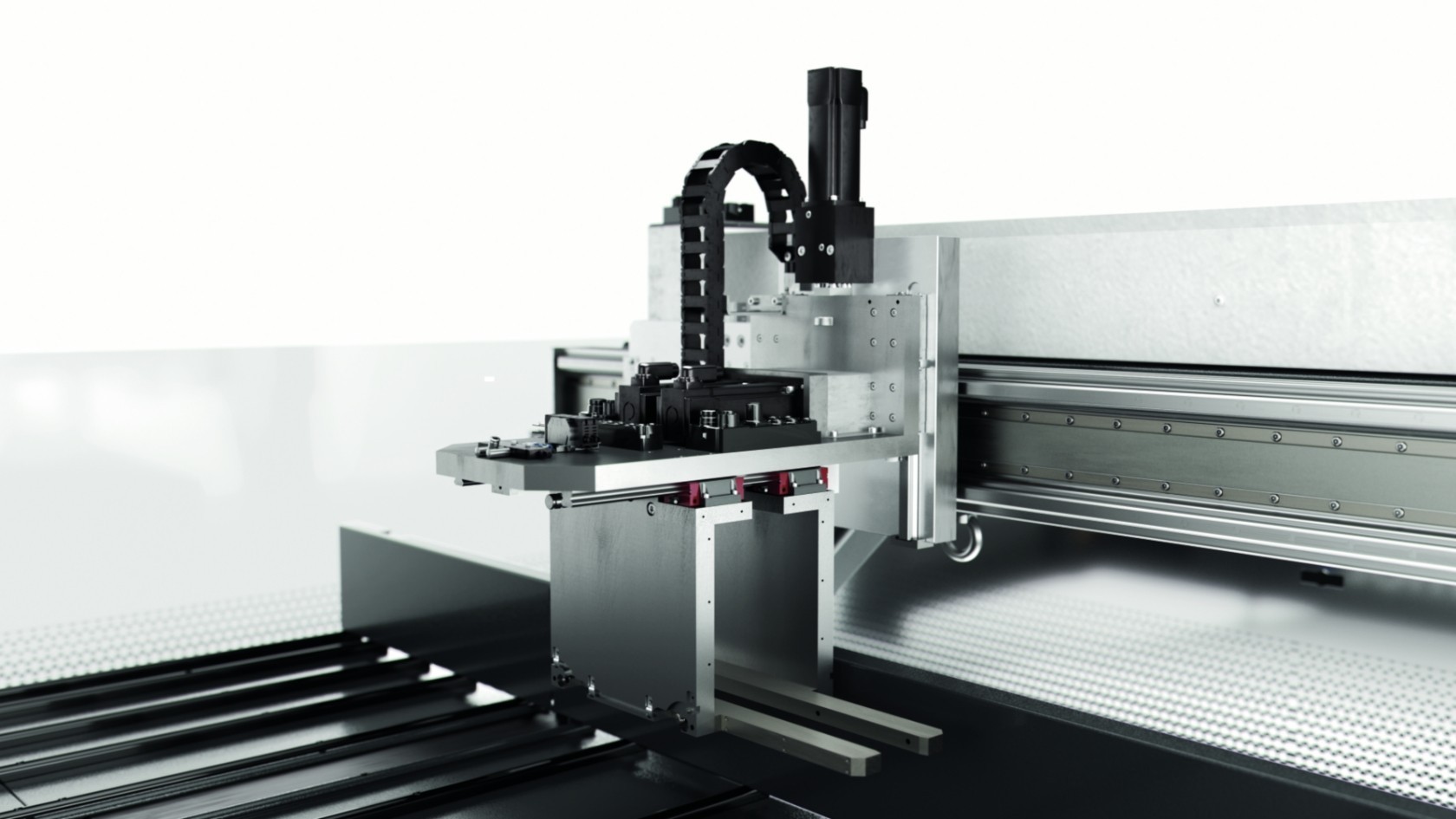

Het externe grijpersysteem maakt het mogelijk om zelfs gevormde profielen
met de lineaire servoaandrijving snel en nauwkeurig in de bewerkingsunit te
positioneren. De parallelle externe grijper heeft ook een programmeerbare
digitale aanpassing van de spanklemdruk.

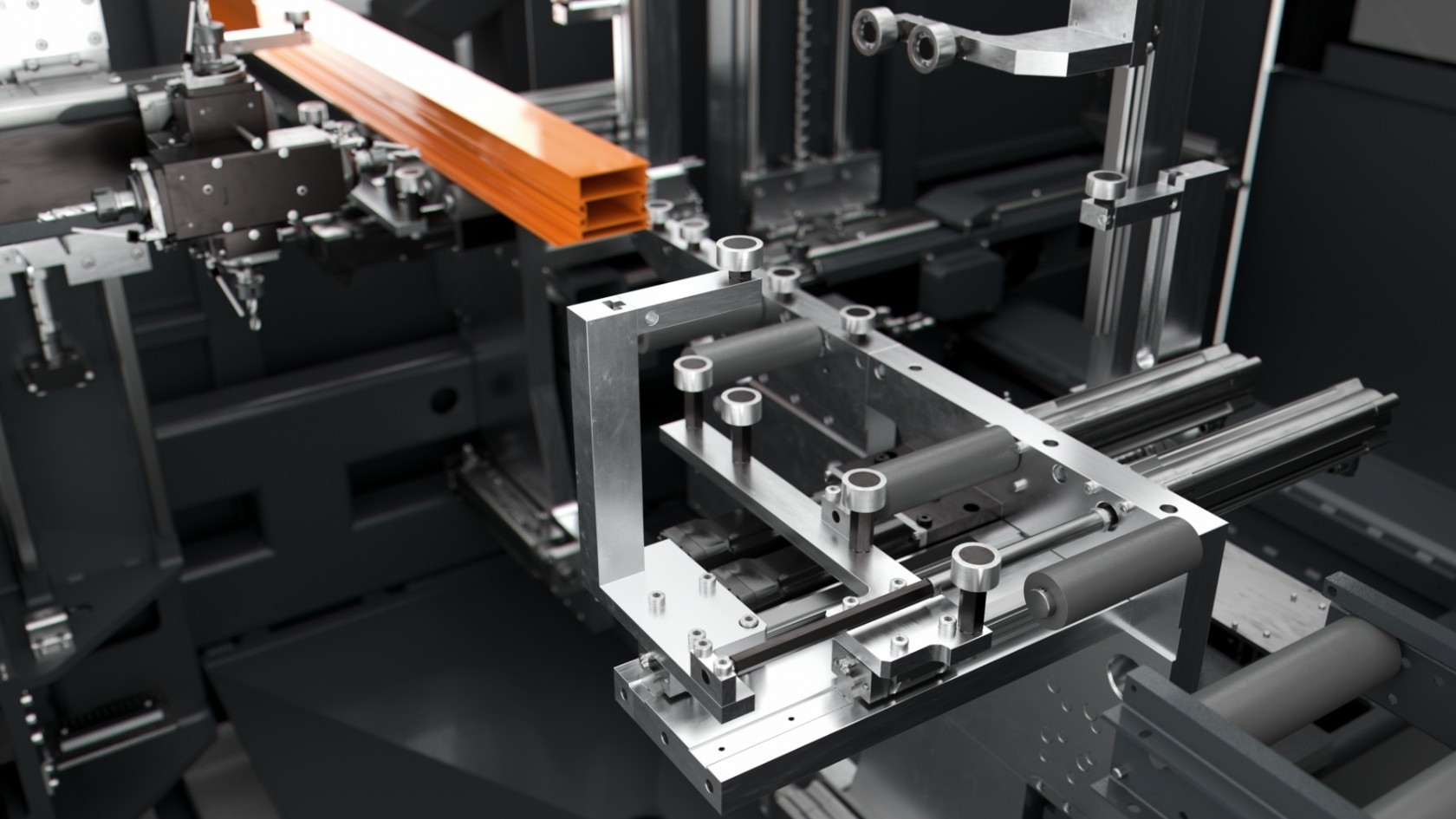

Het SBZ 625/13 profielbewerkingscentrum is uitgerust met twee klemunits in
de in- en uitloop, elk met een slag van 200 mm voor profielondersteuning, en
vertrouwt op innovatieve klemtechnologie. Een groot aantal horizontale en
verticale klemmen garandeert altijd een optimale profielklemming, van aanvoer
tot afvoer.

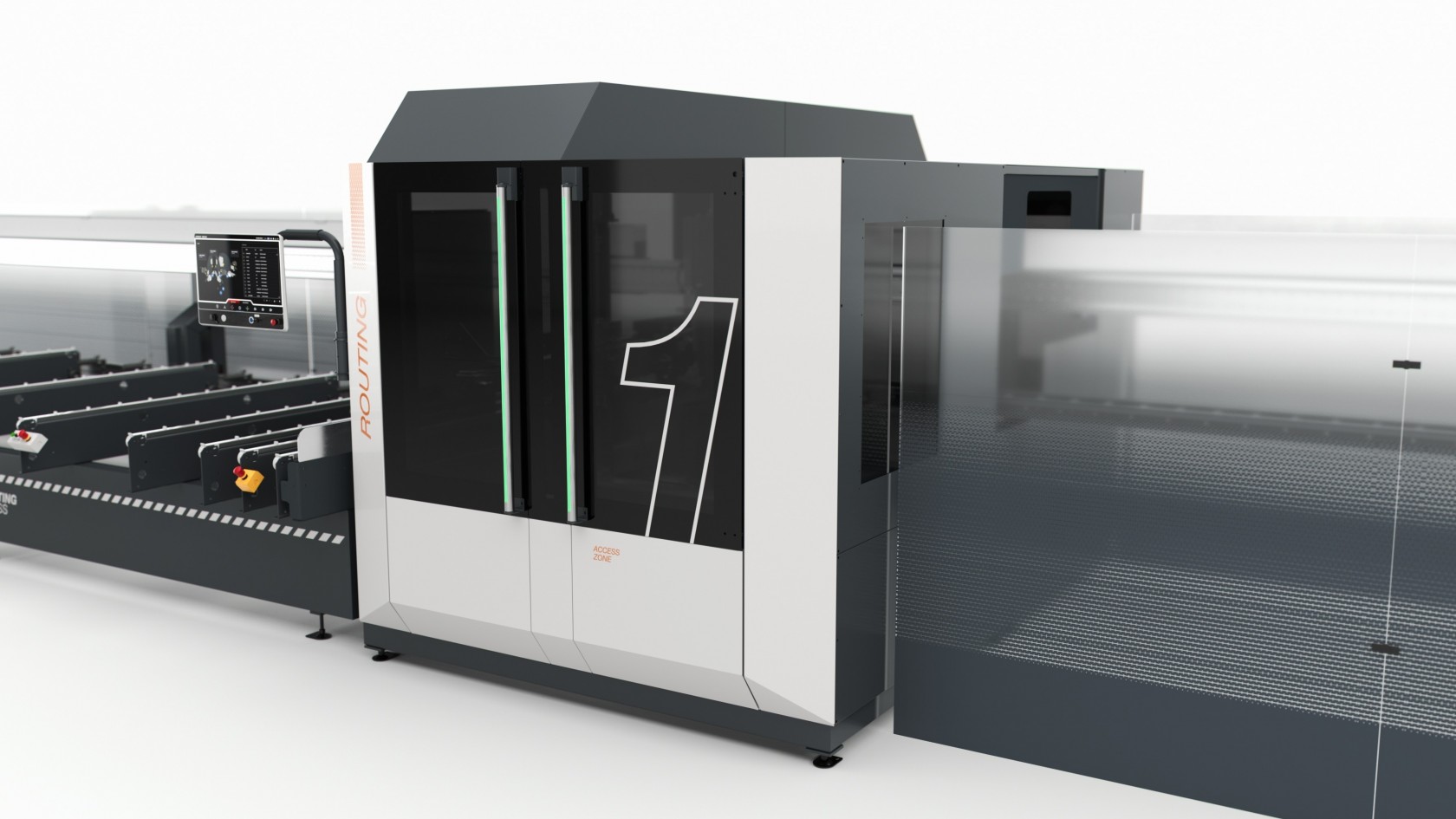

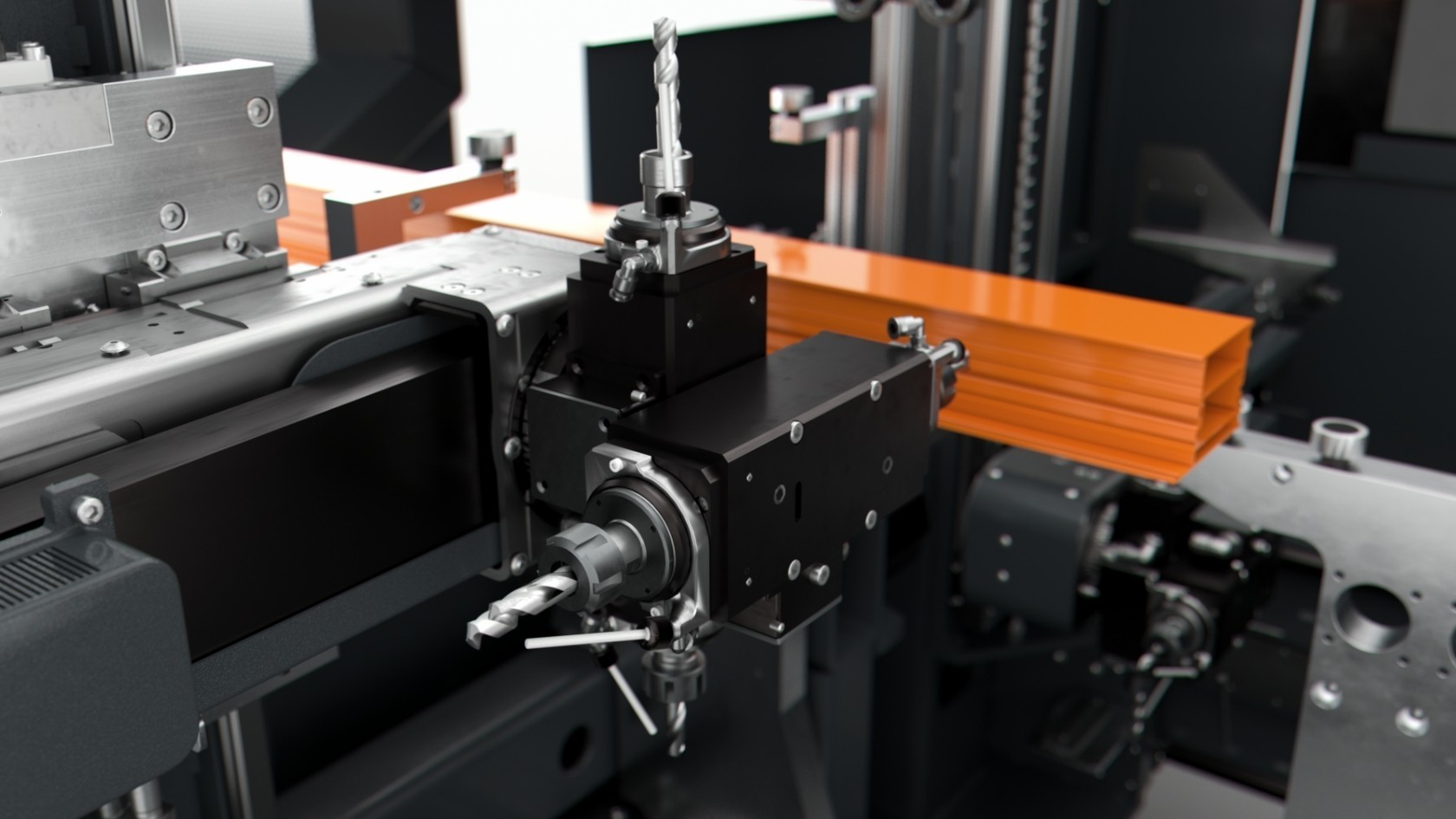

Parallelle bewerking, anders aangepakt: Eén bewerkingstoren vooraan en één
achteraan, elk verplaatsbaar in 4 assen, maakt gelijktijdige bewerking van
het profiel mogelijk. Met maximaal 8 gereedschappen op 4 watergekoelde
freesspindels en een draaihoek van 270° is het profielbewerkingscentrum
SBZ 625/13 ideaal uitgerust voor freesbewerkingen in de aluminiumsector.
Gelijktijdige profielbewerking zorgt voor een efficiëntere en snellere.

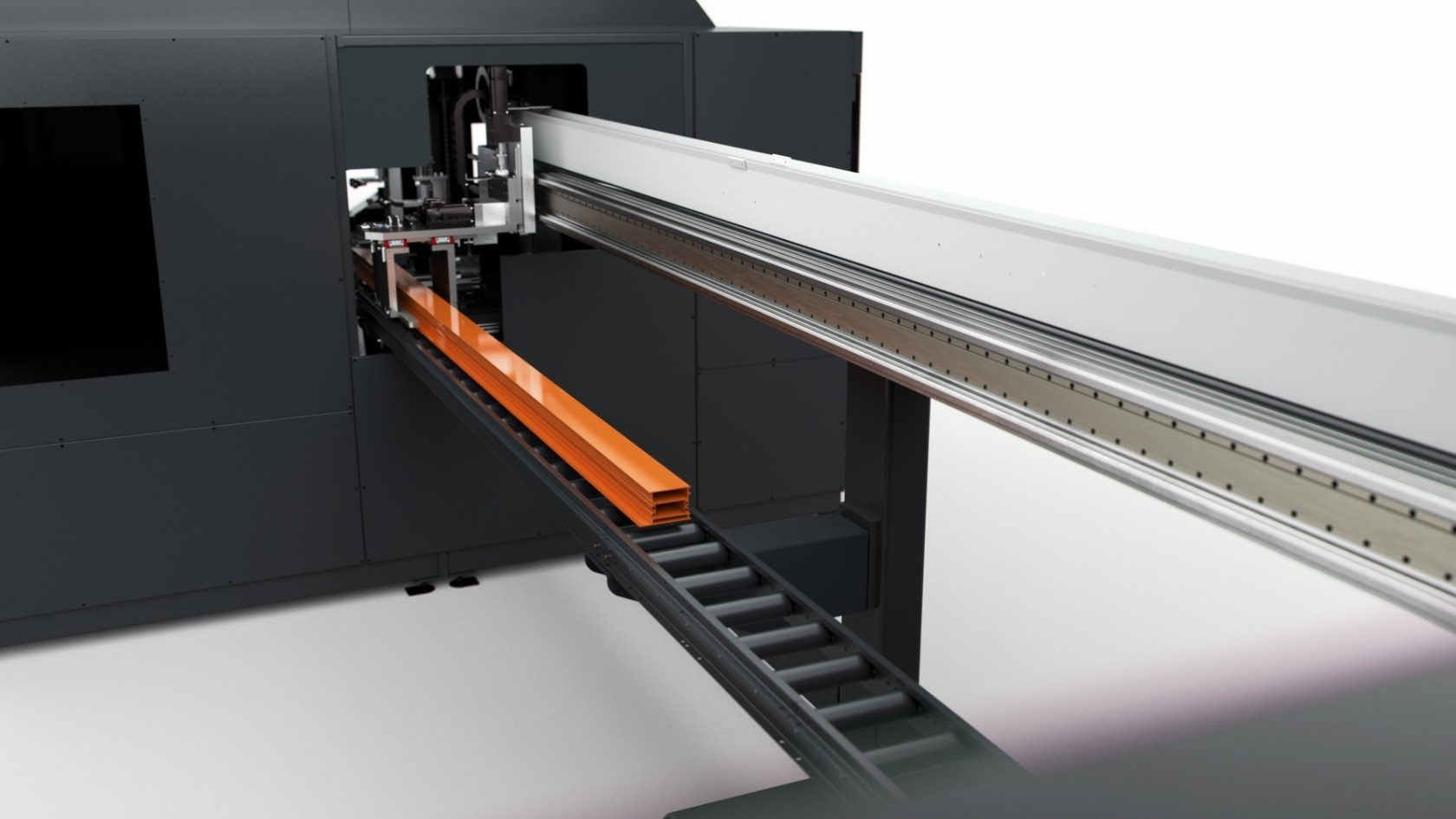

De combinatie van een extra parallelle grijper en een buffergedeelte tot 7.500
mm maakt een ontkoppeld bewerkingsproces mogelijk.
Terwijl de gaten in het bewerkingsstation worden geboord en gefreesd, kan het
zagen door de aanvoer vanuit de parallelle tussenbuffer worden uitgevoerd.

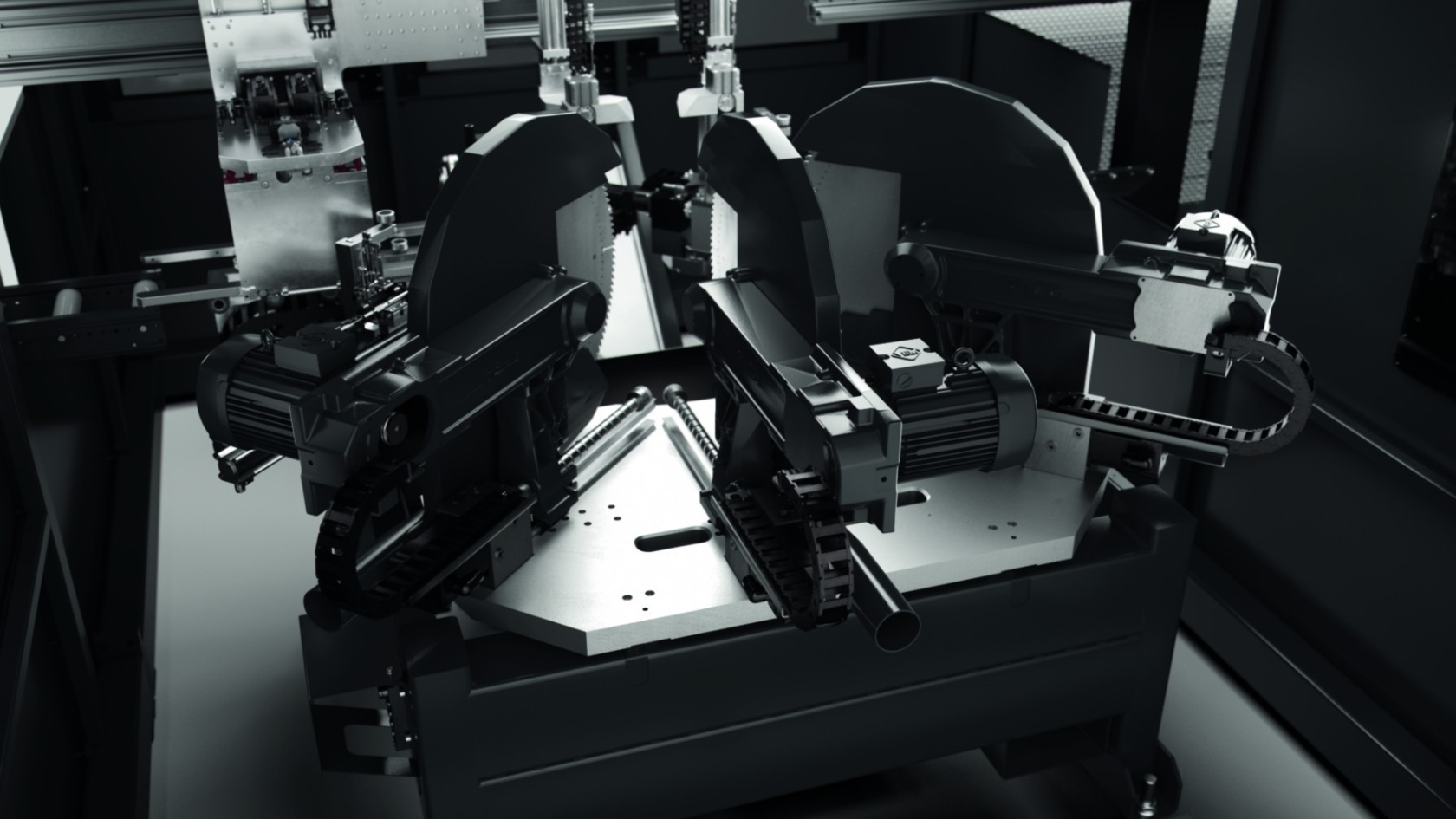

De lineair geleide zaagunit bestaat uit 3 zagen met een zaagbladdiameter van
550 mm en een aandrijfvermogen van 2,2 kW. Profieldoorsneden van 185 x 150
mm of 185 x 230 mm en zaagsnedes van 45°, 90° en 135° zijn mogelijk.
Hierbij fixeren de opspanplaten het werkstuk absoluut betrouwbaar en zorgen ze
voor probleemloze profielsnedes.
Er kunnen hoge zaagsnelheden bereikt worden dankzij de vaste zaaghoek van
de zaag.

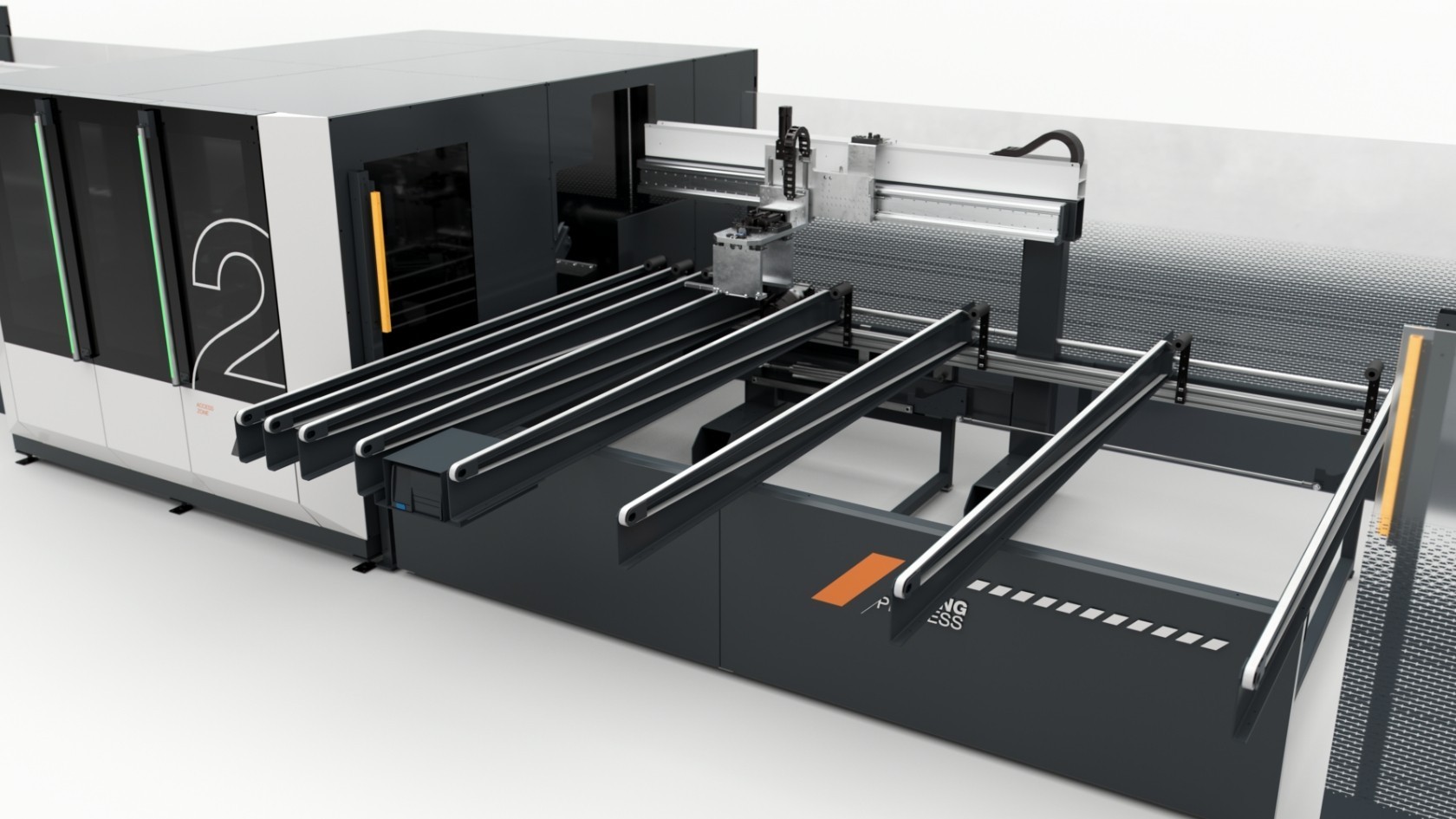

Het uitvoermagazijn van profielen met een lengte tot 7.500 mm op
transportbanden maakt een oppervlaktevriendelijke verwerking van profielen
mogelijk.
