RMZ4000


Rahmenmontagezentrum

home / produkt von a bis z / R
  • Die innovative und hocheffiziente Beschlagbohr- und Schraubstation für Eck- und Scherenlager-Rahmen
  • Schnelles und exaktes Arbeiten – diese Maschine sorgt für einen erstaunlichen Produktivitätsschub bei der Fensterherstellung
  • Durch die einfache Handhabung und den ergonomisch gestalteten Ablauf ist das Bohren, Setzen und Verschrauben der Eck- und Scherenlager durch nur einen Mitarbeiter gewährleistet
  • Aufgrund des verfahrbaren Anschlagsystems entfällt das aufwändige Bohren der Aufnahme- und Schraubenlöcher mittels Schablone
  • Für die Bearbeitung von mehrflügeligen Rahmen kann die Einheit um 90° gedreht werden
  • Die Verstelleinrichtung ist in Y-Richtung zum Bohren der Tragzapfenlöcher an mehrflügeligen Rahmen über Rastermaße positionierbar
  • Mit der vertikalen und auf Schiebeschlitten manuell verfahrbaren Schraub-Vorschubeinheit werden die Eck- und Scherenlager am geschlossenen Rahmen verschraubt
  • Die Einheit ist mit einer automatischen Schraubenzuführung, einer Schrauberturbine zum Verschrauben von selbstbohrenden Schrauben und pneumatischer Schraub-Tiefenabschaltung ausgerüstet
  • Pneumatische Rahmen-Spann- und Positioniereinrichtung über Tischmitte verfahrbar
  • Mögliche Rahmenfalzmaße von 360 bis 3.400 mm
  • Zwei pneumatisch absenkbare Falzanschläge mit Revolver für bis zu vier verschiedene Rahmenbautiefen
  • Laser-Einrichtung zum Anzeigen der Schraubposition

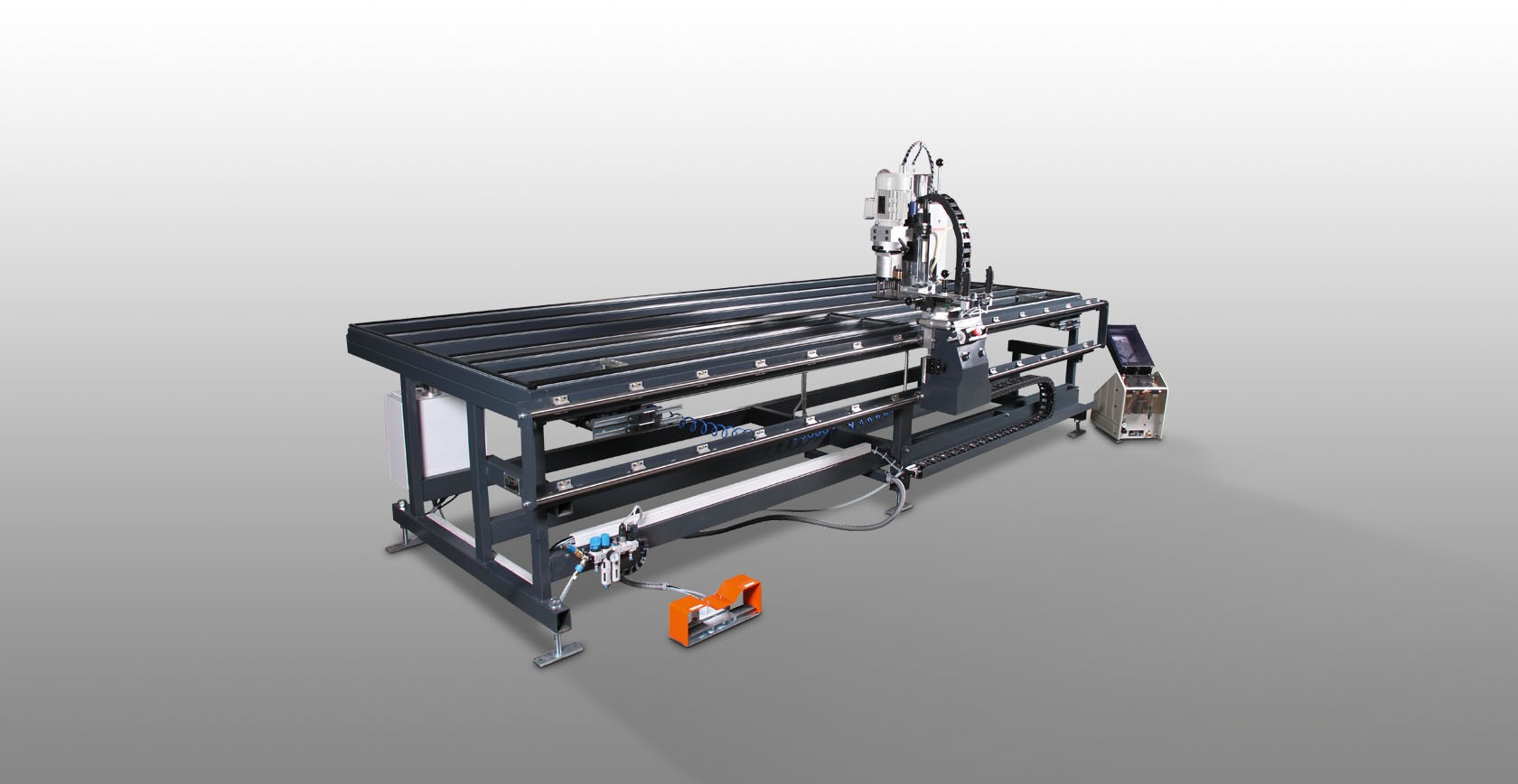

Rahmenmontagestation RMZ 4000 (Optional)
Schraubenzuführgerät (Optional)

Vorschubschrauber mit automatischer Schraubenzuführung

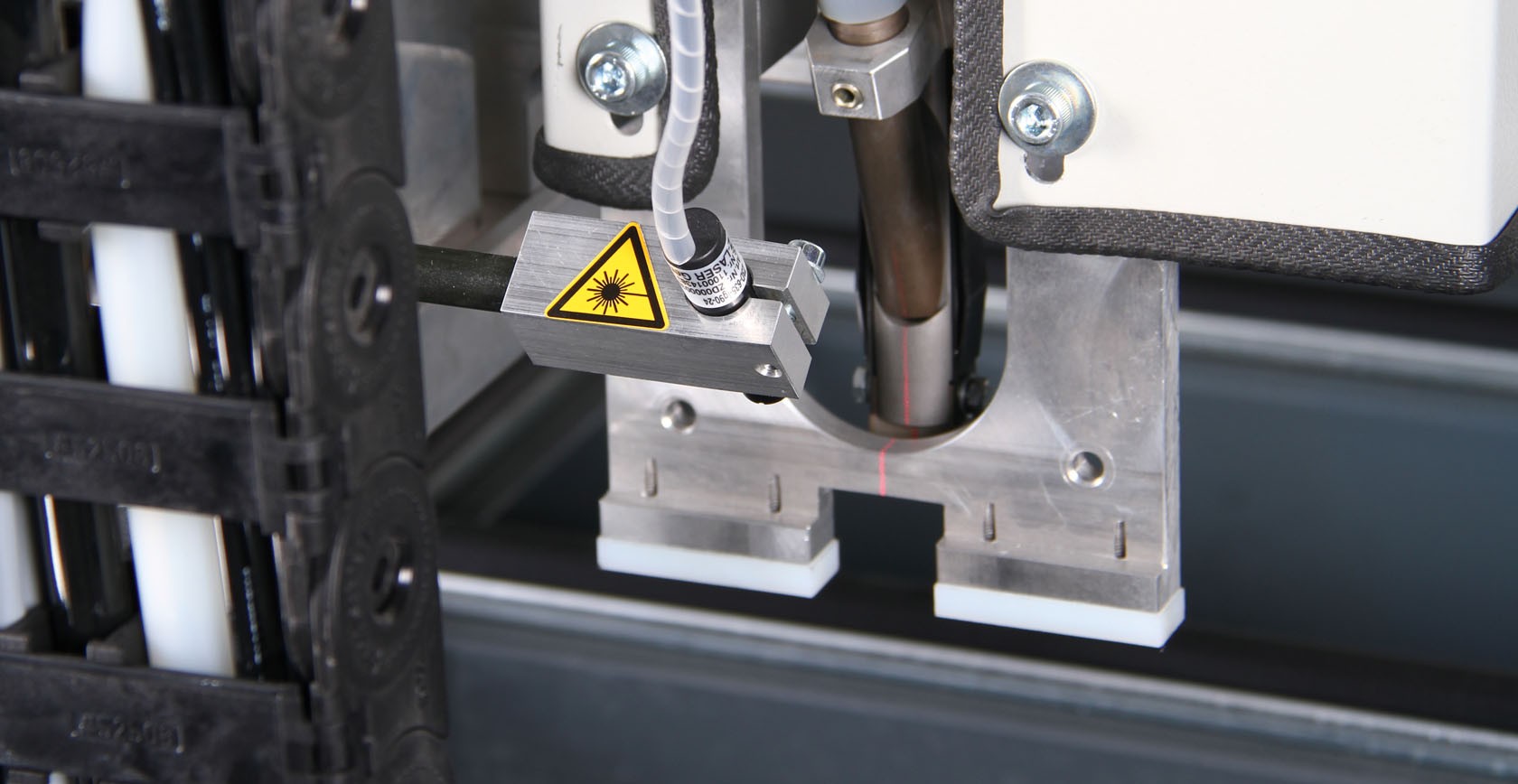

Schraubeinheit (Optional)

Die Einheit ist mit einer automatischen Schraubenzuführung, einer Schrauberturbine zum Verschrauben von selbstbohrenden Schrauben und pneum. Schraub-Tiefenabschaltung ausgerüstet. Laser-Einrichtung für Anzeigen der Einschraubstelle

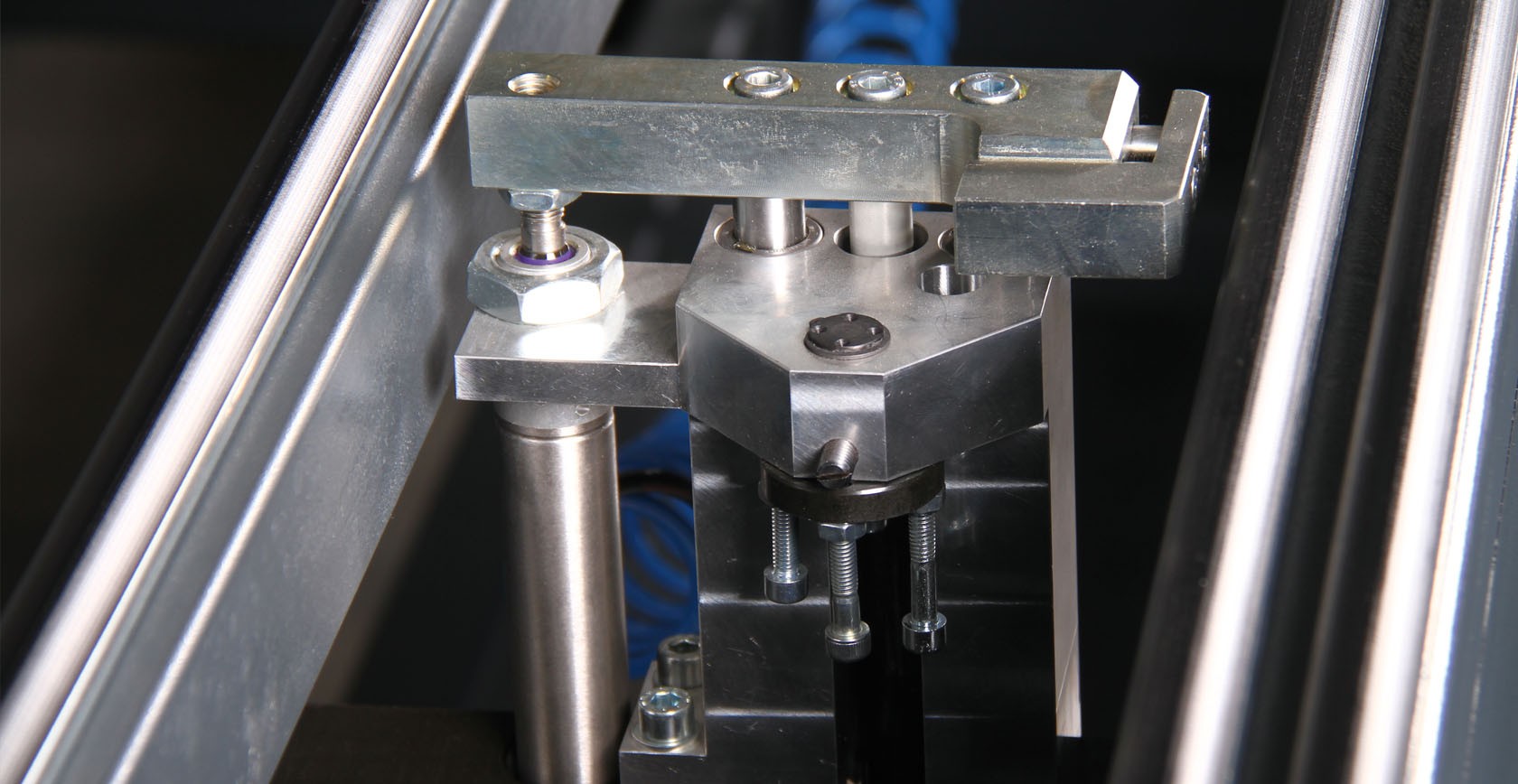

Falzanschläge (Optional)

Zwei pneumatisch absenkbare Falzanschläge mit Revolver für bis zu vier verschiedene Rahmenbautiefen

Bohrkopf (Option) (Optional)

Ausstattbar mit 2- oder 6-Spindel-Bohrkopf

Auflagefläche (Optional)

Tischauflage mit Kunststoff-Gleitleisten

Anschlagsystem (Optional)

Aufgrund des verfahrbaren Anschlagsystems entfällt das aufwändige Bohren der Aufnahme- und Schraubenlöcher mittels Schablone

RMZ 4000 Rahmenmontagestation RMZ 4000 elumatec
RMZ 4000 Schraubenzuführgerät elumatec
RMZ 4000 Schraubeinheit elumatec
RMZ 4000 Falzanschläge elumatec
RMZ 4000 Bohrkopf (Option) elumatec
RMZ 4000 Auflagefläche elumatec
RMZ 4000 Anschlagsystem elumatec
Technische Daten arrow_drop_down
