RMZ4000


Centro di montaggio telaio

home / dalla a alla z / R
  • La stazione di foratura e avvitatura di ferramenta, innovativa e di elevata efficienza, per telai di angoli e supporti forbici
  • Lavorazione rapida ed esatta: questa macchina permette un sorprendente salto di produttività nella produzione di finestre
  • Grazie alla praticità d’uso e al processo ergonomico, la foratura, il fissaggio e l’avvitatura dei supporti di angoli e forbici può essere gestita da un solo dipendente
  • Il sistema di battuta traslabile permette di evitare la faticosa realizzazione dei fori di attacco e di avvitatura tramite mascherina
  • Per lavorare telai a più ante, è possibile ruotare l’unità di 90°
  • Il dispositivo di regolazione è posizionabile in direzione Y per effettuare i fori dei perni portanti su telai a più ante tramite una griglia
  • Con l’unità di avanzamento viti verticale e spostabile manualmente su carrelli scorrevoli si avvitano i supporti di angoli e forbici sul telaio chiuso
  • L’unità è dotata di un avanzamento viti automatico, di una turbina avvitatrice per avvitare le viti autofilettanti e di un arresto di profondità della vite pneumatico
  • Dipositivo di posizionamento e di serraggio del telaio pneumatico spostabile sul centro del tavolo
  • Dimensioni interne del telaio possibili da 360 a 3.400 mm
  • Due battute abbassabili pneumaticamente con revolver per un massimo di quattro profondità di costruzione del telaio
  • Dispositivo laser per visualizzare la posizione della vite

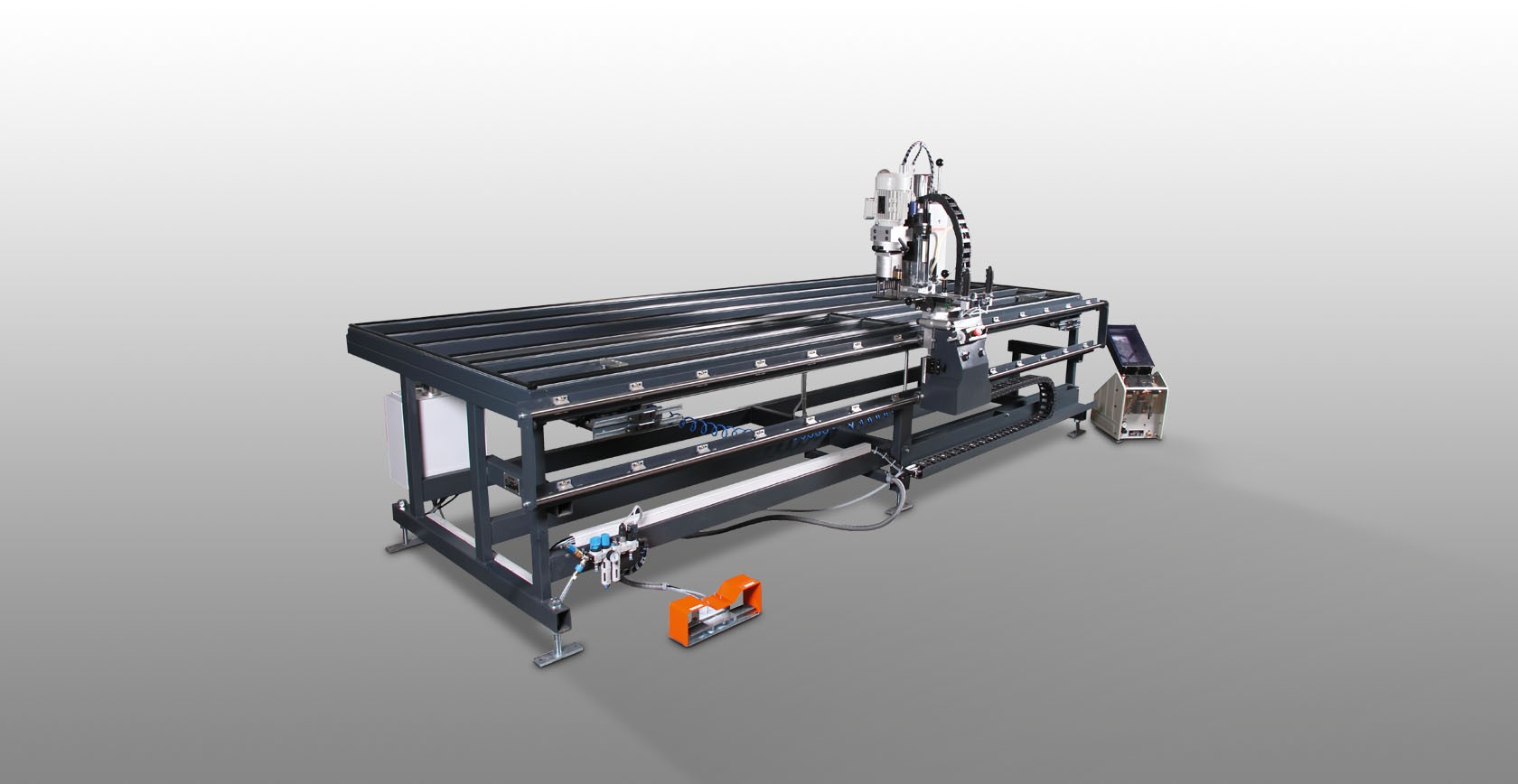

Stazione di montaggio telaio RMZ 4000 (Opzionale)
Superficie di appoggio (Opzionale)
Supporto del tavolo con listelli scorrevoli in PVC
Battute (Opzionale)
Due battute abbassabili pneumaticamente con revolver per un massimo di quattro profondità di costruzione del telaio

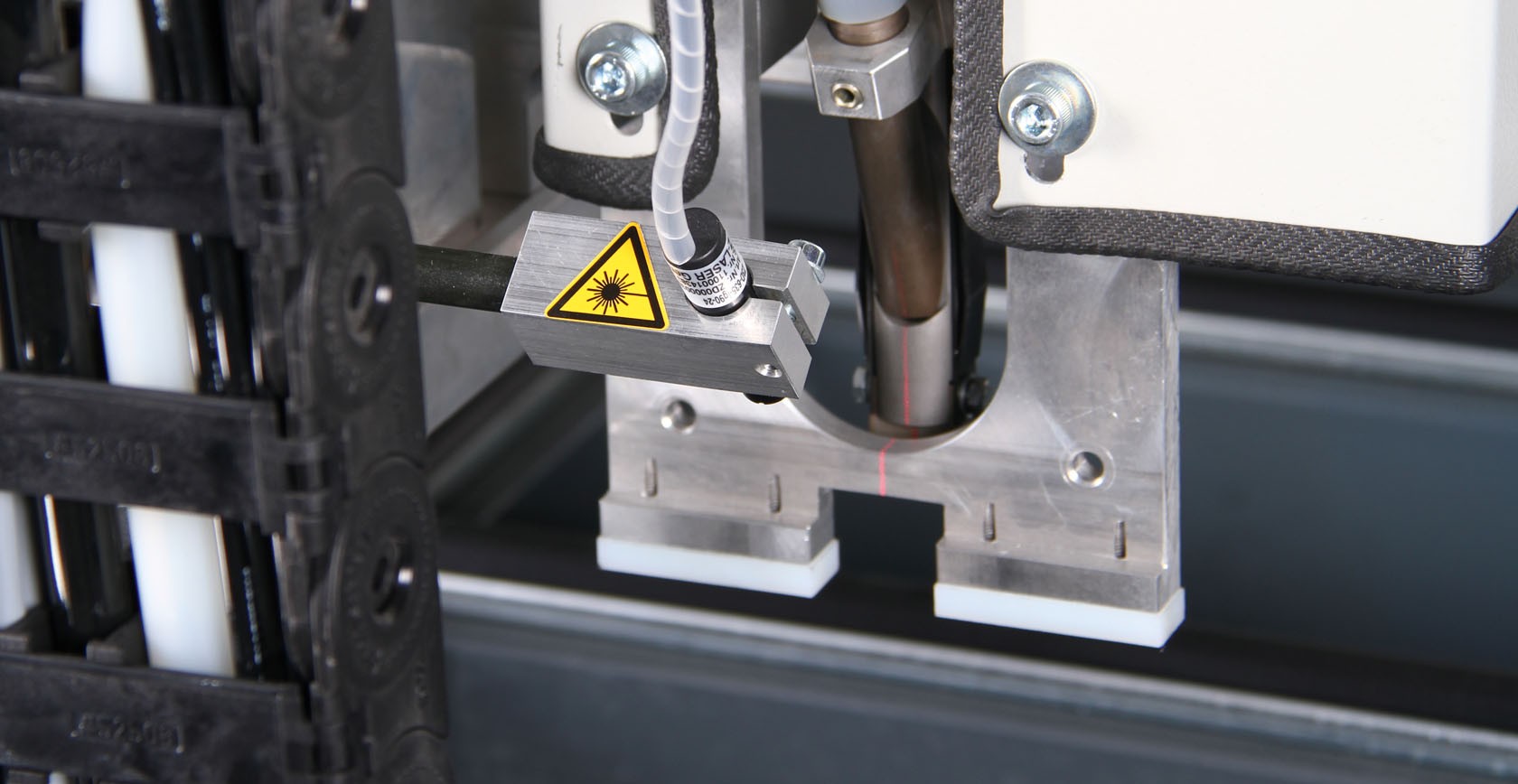

Unità avvitatrice (Opzionale)
L’unità è dotata di un avanzamento viti automatico, di una turbina avvitatrice per avvitare le viti autofilettanti e di un arresto di profondità della vite pneumatico. Dispositivo laser per la visualizzazione del punto di avvitatura
Dispositivo di avanzamento viti (Opzionale)
Dispositivo di avanzamento viti con inserimento viti automatico
Sistema di battuta (Opzionale)
Il sistema di battuta traslabile permette di evitare la faticosa realizzazione dei fori di attacco e di avvitatura tramite mascherina
Testa di foratrice (opzione) (Opzionale)
Dotabile di testa di foratrice a 2 o a 6 mandrini
RMZ 4000 Stazione di montaggio telaio RMZ 4000 elumatec
RMZ 4000 Superficie di appoggio elumatec
RMZ 4000 Battute elumatec
RMZ 4000 Unità avvitatrice elumatec
RMZ 4000 Dispositivo di avanzamento viti elumatec
RMZ 4000 Sistema di battuta elumatec
RMZ 4000 Testa di foratrice (opzione) elumatec
