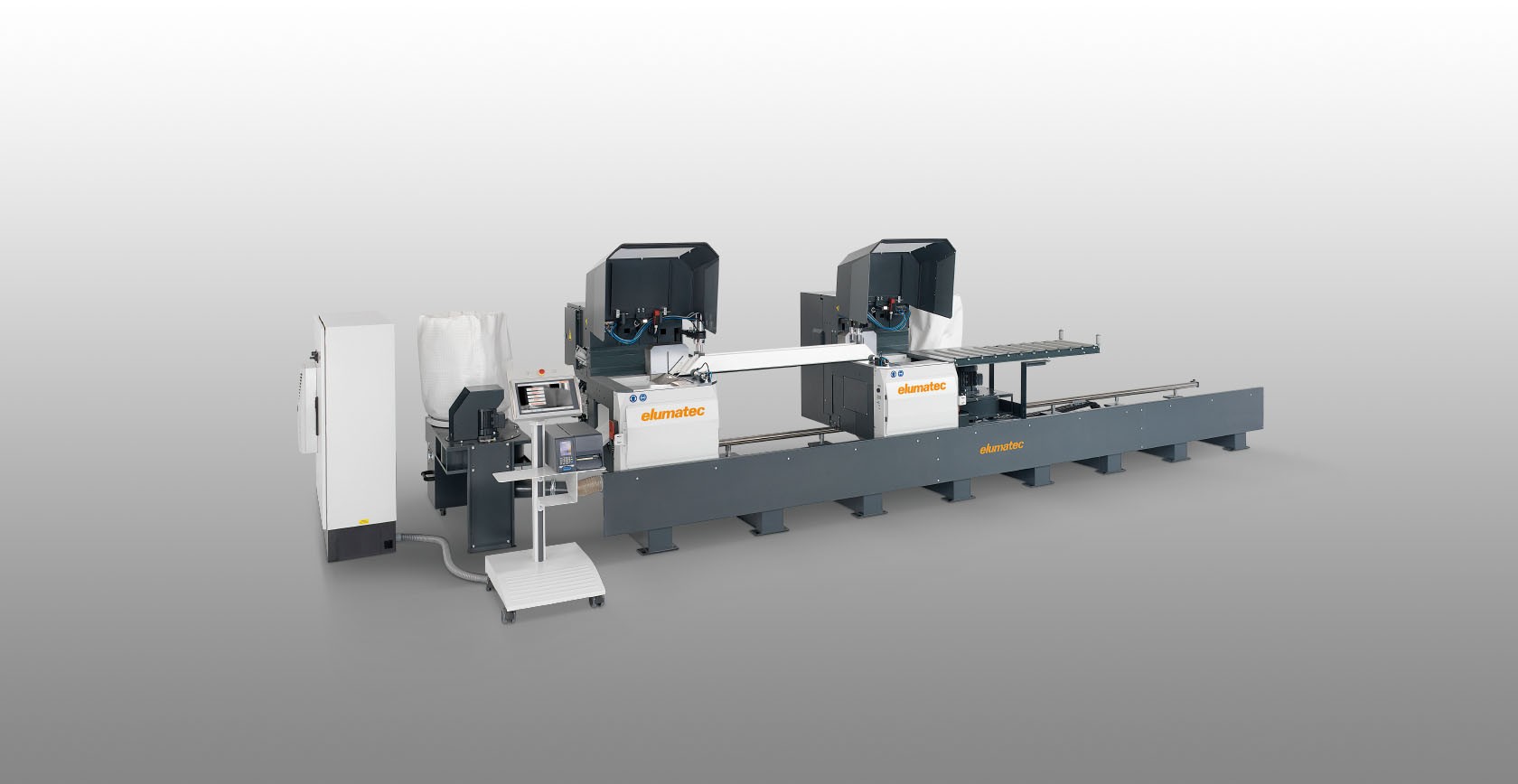

DG142 XL


Troncatrice bilama

home / dalla a alla z / D
  • Taglio della dimensione esterna possibile con tutte le varianti di taglio.
  • Macchina ideale per grandi produzioni di serie con tagli di 90° e 45°
  • Lame e custodie di protezione di serie
  • Display digitale E 190 e regolazione del volantino di serie
  • Dispositivi di serraggio del materiale verticali pneumatici



Varianti di lunghezza di taglio

  • 3.000 mm
  • 4.500 mm
  • 6.000 mm
  • 7.500 mm
  • Altre lunghezze su richiesta!



Opzioni

  • Regolazione manuale dell'angolo per ogni assieme, digitale
  • Integrazione software per E 590: programma di ottimizzazione, modulo software per tagli dritti e di lunghezze eccessive di serie su E 590 ed E 390
  • Stampante di etichette nella configurazione con E 390 ed E 590
  • Supporto portapezzo mobile
  • Dispositivi di serraggio del materiale
  • Battuta della traversa e battuta a misura
  • Aspiratore
  • Rulliera fissa e/o mobile
  • Lame da sega
  • Motori da 5,5 kW per la lavorazione dell'alluminio
  • Avanzamento idraulico per la lavorazione dell'alluminio
  • Liquido di taglio di elevate prestazioni per la lavorazione dell'alluminio
  • Spruzzatore dosato per la lavorazione dell'alluminio
  • Temporizzatori
  • Recinzione di protezione



Varianti di comando

  • Regolazione manuale della lunghezza di taglio con display digitale E 190
  • Comando di posizionamento E 390

Comando PC E 590

08. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 45°: 400 mm

09. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 90° con battuta per corsa breve sull' unità mobile: 213 mm

10. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 45° con battuta per corsa breve sull' unità mobile: 213 mm

11. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 90° con battuta per corsa breve sull' unità fissa: 213 mm

13. Diagramma di taglio DG 142 XL (Opzionale)

Dispositivo di serraggio pneumatico corsa orizzontale = 80



Z = campo di serraggio

12. Troncatrice bilama DG 142 XL (Opzionale)

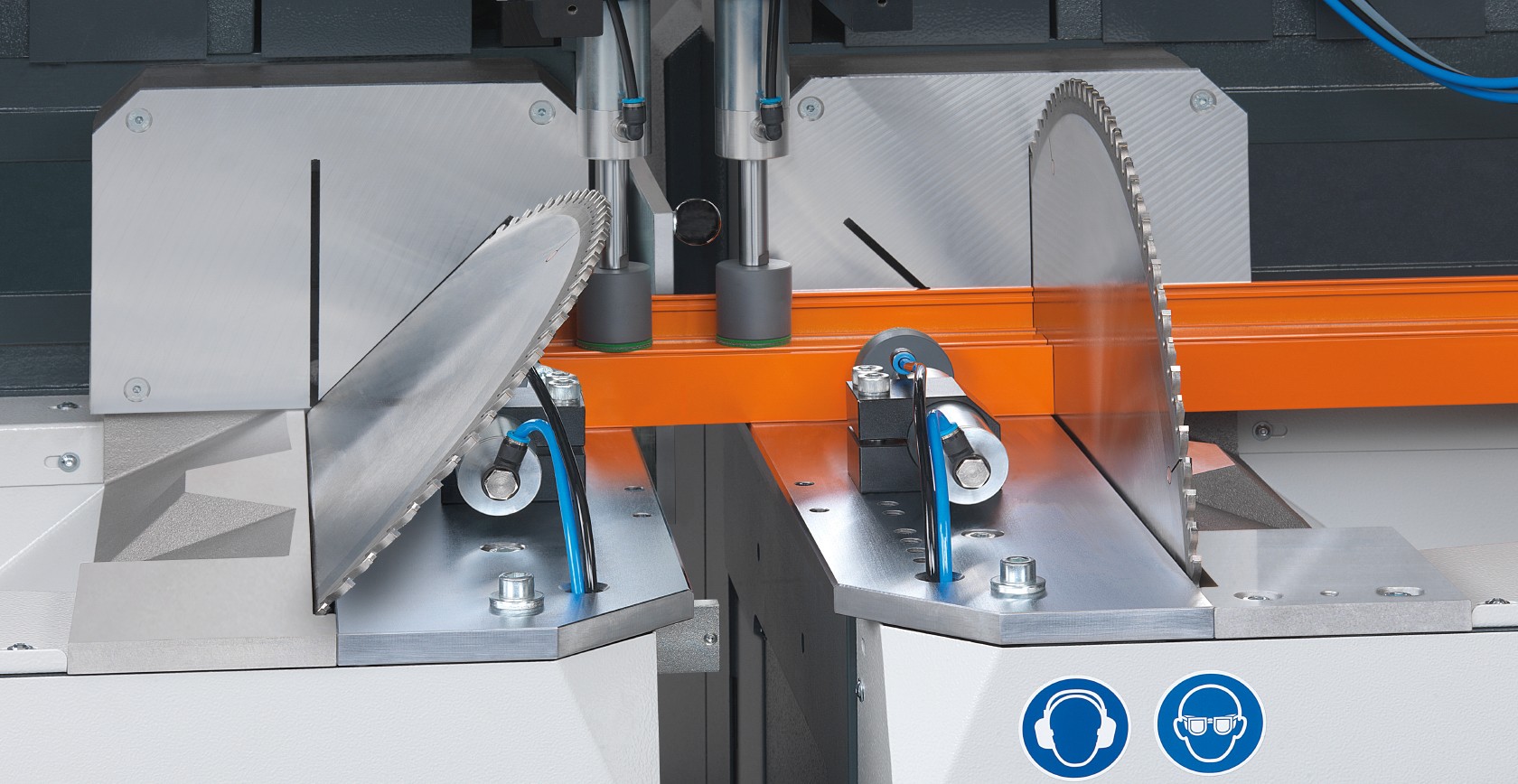

Dimensione minima per taglio a 45° con battuta per corsa breve sull' unità fissa: 213 mm

14. Diagramma di taglio DG 142 XL (Opzionale)

Dispositivo di serraggio pneumatico corsa orizzontale = 140



Z = campo di serraggio

15. Diagramma di taglio DG 142 XL (Opzionale)

Dispositivo di serraggio pneumatico corsa orizzontale = 40



Z = campo di serraggio

01. Troncatrice bilama DG 142 XL (Opzionale)
02. Troncatrice bilama DG 142 XL (Opzionale)
03. Troncatrice bilama DG 142 XL (Opzionale)
04. Troncatrice bilama DG 142 XL (Opzionale)
05. Troncatrice bilama DG 142 XL (Opzionale)
06. Troncatrice bilama DG 142 XL (Opzionale)
07. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 90°: 400 mm

08. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 45°: 400 mm

09. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 90° con battuta per corsa breve sull' unità mobile: 213 mm

10. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 45° con battuta per corsa breve sull' unità mobile: 213 mm

11. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 90° con battuta per corsa breve sull' unità fissa: 213 mm

13. Diagramma di taglio DG 142 XL (Opzionale)

Dispositivo di serraggio pneumatico corsa orizzontale = 80



Z = campo di serraggio

12. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 45° con battuta per corsa breve sull' unità fissa: 213 mm

14. Diagramma di taglio DG 142 XL (Opzionale)

Dispositivo di serraggio pneumatico corsa orizzontale = 140



Z = campo di serraggio

15. Diagramma di taglio DG 142 XL (Opzionale)

Dispositivo di serraggio pneumatico corsa orizzontale = 40



Z = campo di serraggio

01. Troncatrice bilama DG 142 XL (Opzionale)
02. Troncatrice bilama DG 142 XL (Opzionale)
03. Troncatrice bilama DG 142 XL (Opzionale)
04. Troncatrice bilama DG 142 XL (Opzionale)
05. Troncatrice bilama DG 142 XL (Opzionale)
06. Troncatrice bilama DG 142 XL (Opzionale)
07. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 90°: 400 mm

08. Troncatrice bilama DG 142 XL (Opzionale)

Dimensione minima per taglio a 45°: 400 mm

DG 142 XL 01. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 02. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 03. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 04. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 05. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 06. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 07. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 08. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 09. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 10. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 11. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 13. Diagramma di taglio DG 142 XL elumatec
DG 142 XL 12. Troncatrice bilama DG 142 XL elumatec
DG 142 XL 14. Diagramma di taglio DG 142 XL elumatec
DG 142 XL 15. Diagramma di taglio DG 142 XL elumatec
Dati Tecnici arrow_drop_down
