Due macchine in una: il nuovo elumatec SBZ 125/85

La macchina della cabina rende ancora più redditizia la lavorazione di profili sottili in alluminio, plastica e acciaio / La fresatura e l'inserimento in parallelo del materiale potenzia l'efficienza

Più veloce, più compatto, più facile da usare: il centro di lavoro SBZ 125/85 è l’evoluzione del già apprezzato modello SBZ 122/75. “Ci siamo basati sul feedback dei nostri clienti per ottimizzare l'ergonomia, l'accesso e i tempi di allestimento”, spiega il CEO di elumatec Paolo F. Bianchi. L’SBZ 125/85 è una macchina con cabina incorporata per il funzionamento a cinque assi su una lunghezza di lavoro di otto metri. Nella modalità dinamica a pendolo, gli utenti possono fresare e inserire in parallelo nuovo materiale. L'uso di un asse C aggiuntivo per la lavorazione frontale da sinistra e da destra aumenta enormemente la velocità di lavorazione, spiega Paolo F. Bianchi: “La new entry compatta nell’assortimento di macchine elumatec permette di sostituire due macchine più piccole e di risparmiare spazio.”

La macchina sarà disponibile prevedibilmente daI 1° trimestre 2023.

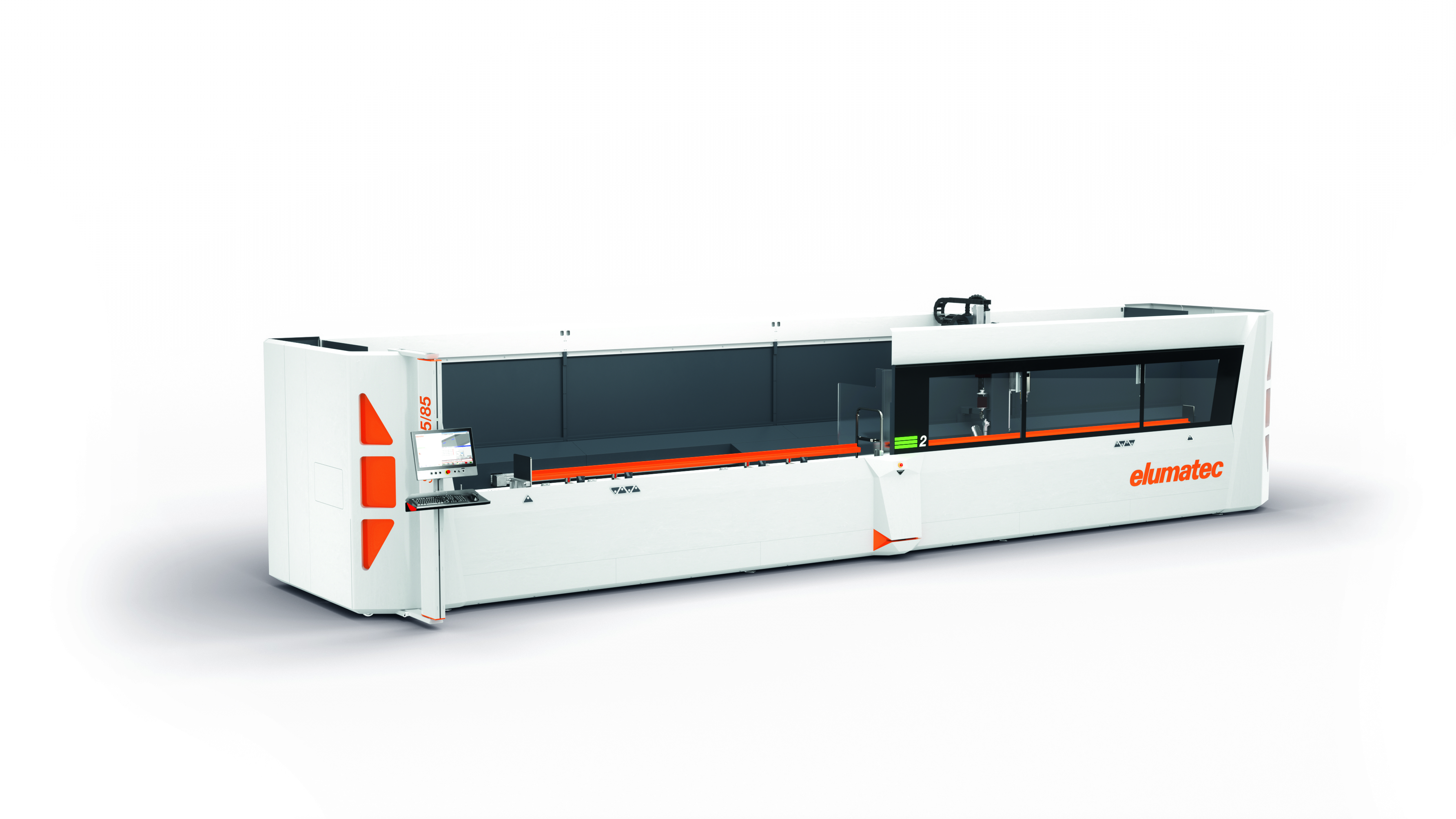

Centro di lavoro SBZ 125/85:

nel successore dell'SBZ 122 si è provveduto a ottimizzare l’ergonomia, l’accesso e i tempi di allestimento.

La modalità a pendolo dinamica permette di sostituire due macchine più piccole.
Diritti sull’immagine: elumatec AG, Mühlacker/Germania

Il design del modello di cabina permette inoltre di lavorare pezzi lunghi che si estendono oltre il centro dell'SBZ 125/85. Per facilitare l'osservazione del processo di lavoro, è stata appositamente implementata una nuova unità di comando girevole. L'accesso a questo gioiellino compatto è assicurato da un laser programmabile in modo flessibile e suddiviso in tre zone. Questo monitoraggio dell'area di sicurezza in modalità a pendolo rende superflua l’adozione di ulteriori protezioni. Il design elumatec facilita l'accesso ai tecnici della manutenzione e la cabina protegge anche dal rumore e dallo sporco.

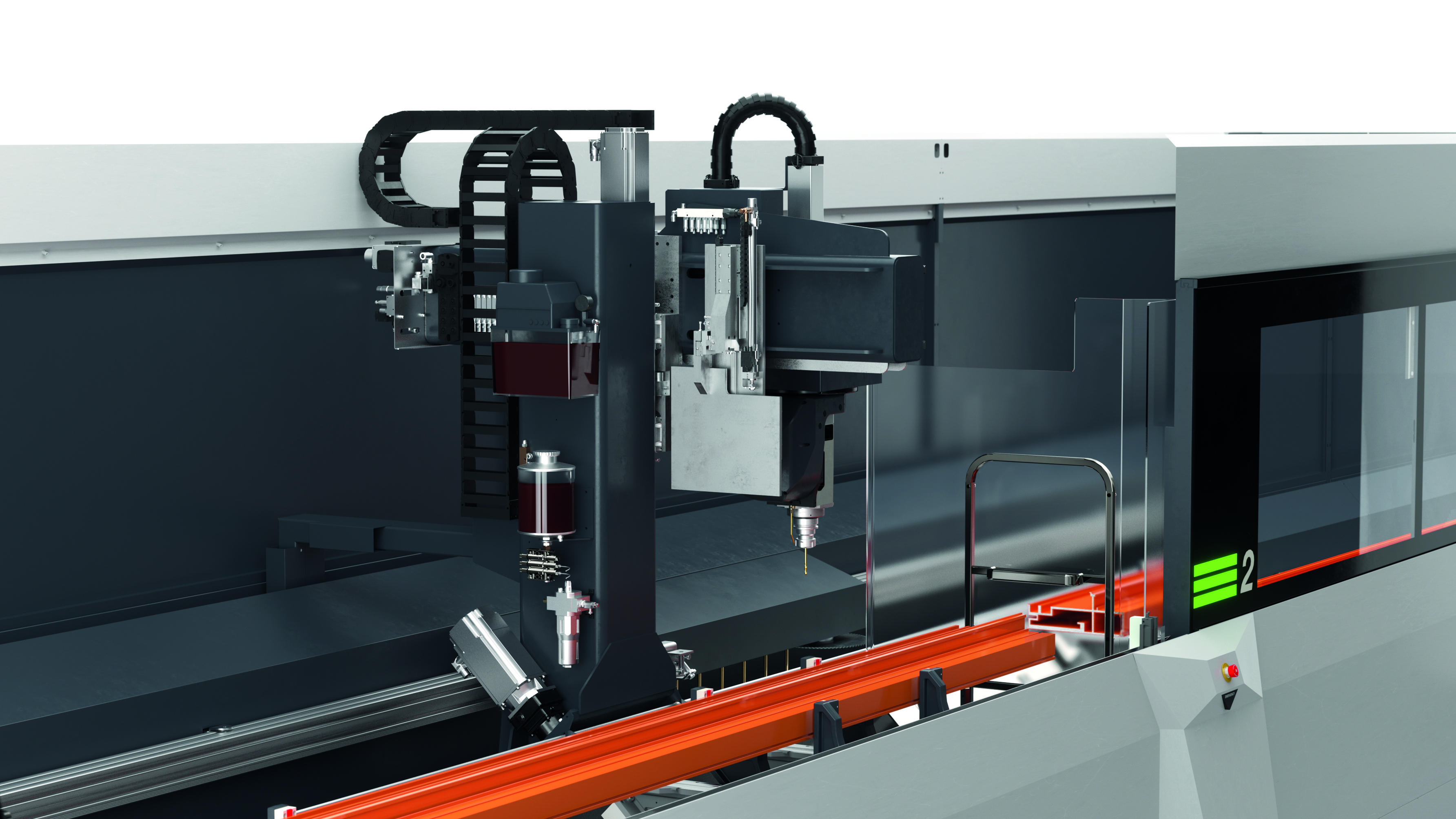

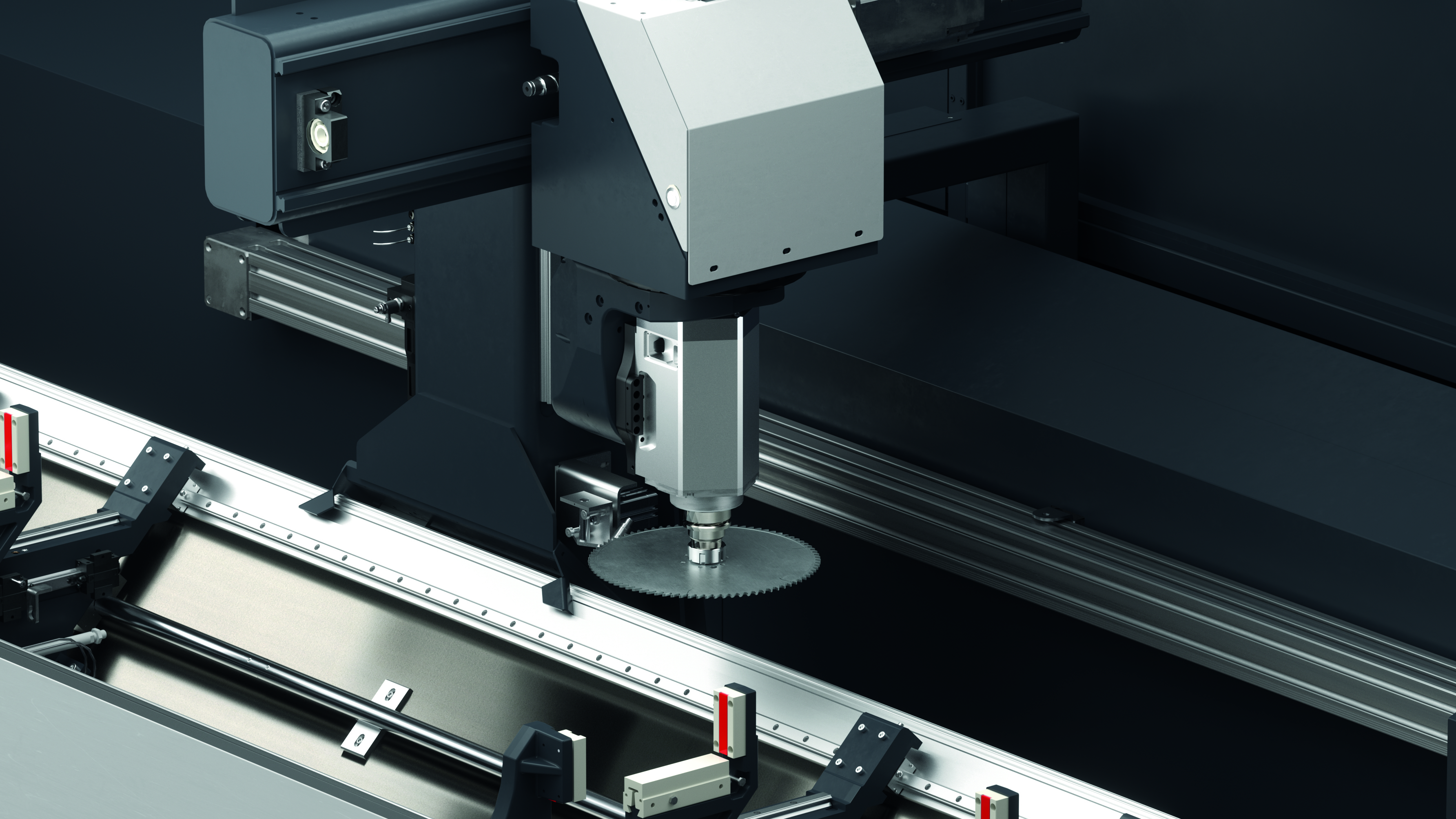

La nuova tecnologia adottata per il cambio degli utensili assicura tempi di riequipaggiamento più rapidi e una maggiore flessibilità per l'SBZ 125/85. Diritti sull’immagine: elumatec AG, Mühlacker/Germania		Lavorazione più veloce grazie alla fresatura e all'inserimento in parallelo - possibile grazie alla modalità dinamica a pendolo dell'SBZ 125/85. Diritti sull’immagine: elumatec AG, Mühlacker/Germania

Oltre all'unità di comando girevole, la nuova tecnologia adottata per accelerare il cambio degli utensili, combinata a un caricatore più grande, fa dell'SBZ 125/85 una pietra miliare della storia dell’assortimento elumatec. Il moderno controllo a 5 assi associato all’impiego di sistemi di encoder rotativi assoluti permette di omettere la corsa di riferimento degli assi principali. Anche il motore della fresatrice Power-Torque dell’SBZ 125/85, con regolazione chiusa della velocità di rotazione, permette di risparmiare tempo prezioso, riducendo i tempi di accelerazione e di frenata del mandrino. I clienti possono personalizzare la macchina 2-in-1 in base alle loro esigenze. Il numero di serrapezzi può essere portato in fabbrica da otto a dodici. All’occorrenza, un nastro trasportatore di trucioli assicura la pulizia dell’interno. La macchina 2-in-1 è inoltre elu-Cloud Ready e quindi pronta per i requisiti dell’Industria 4.0.

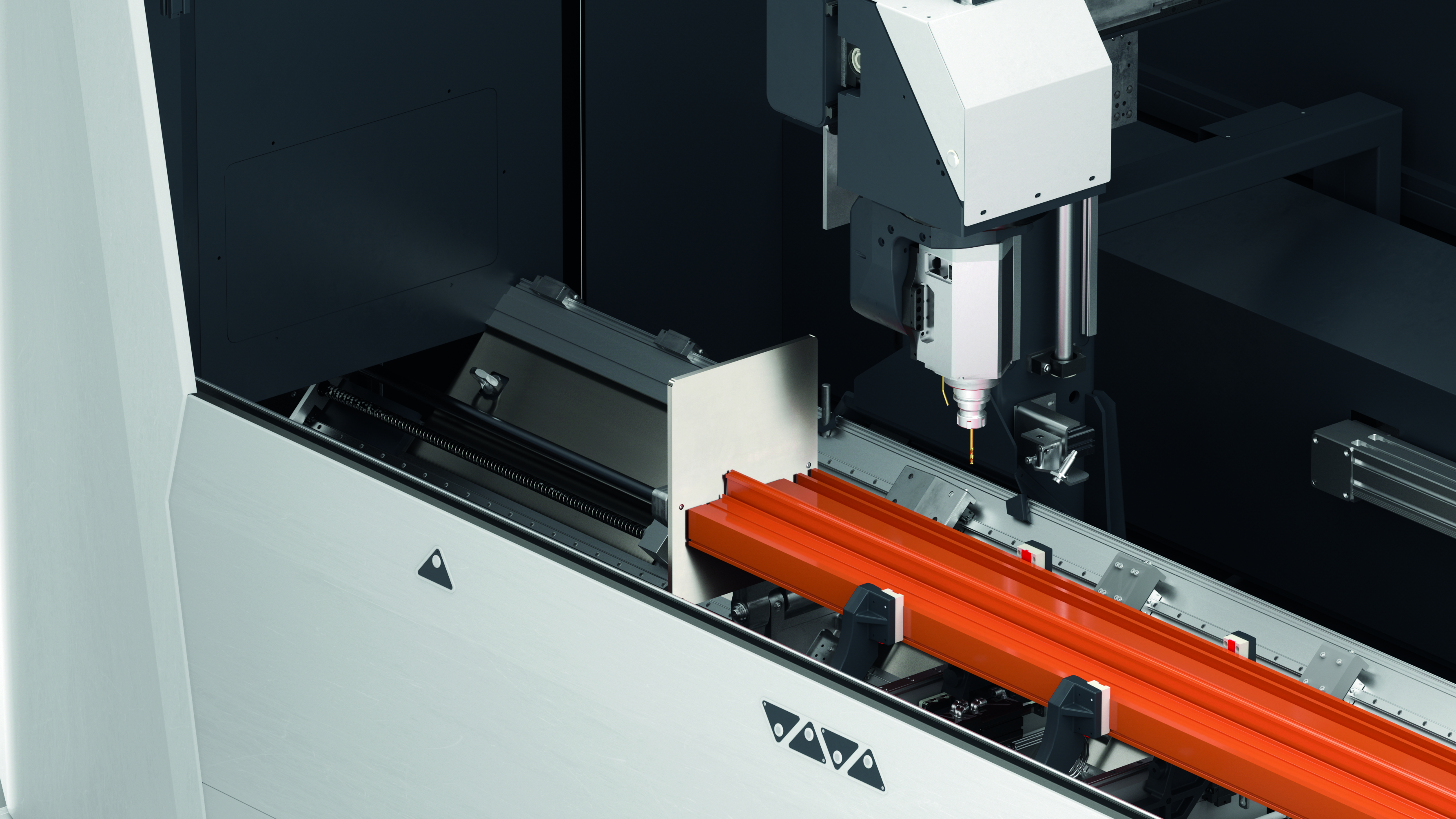

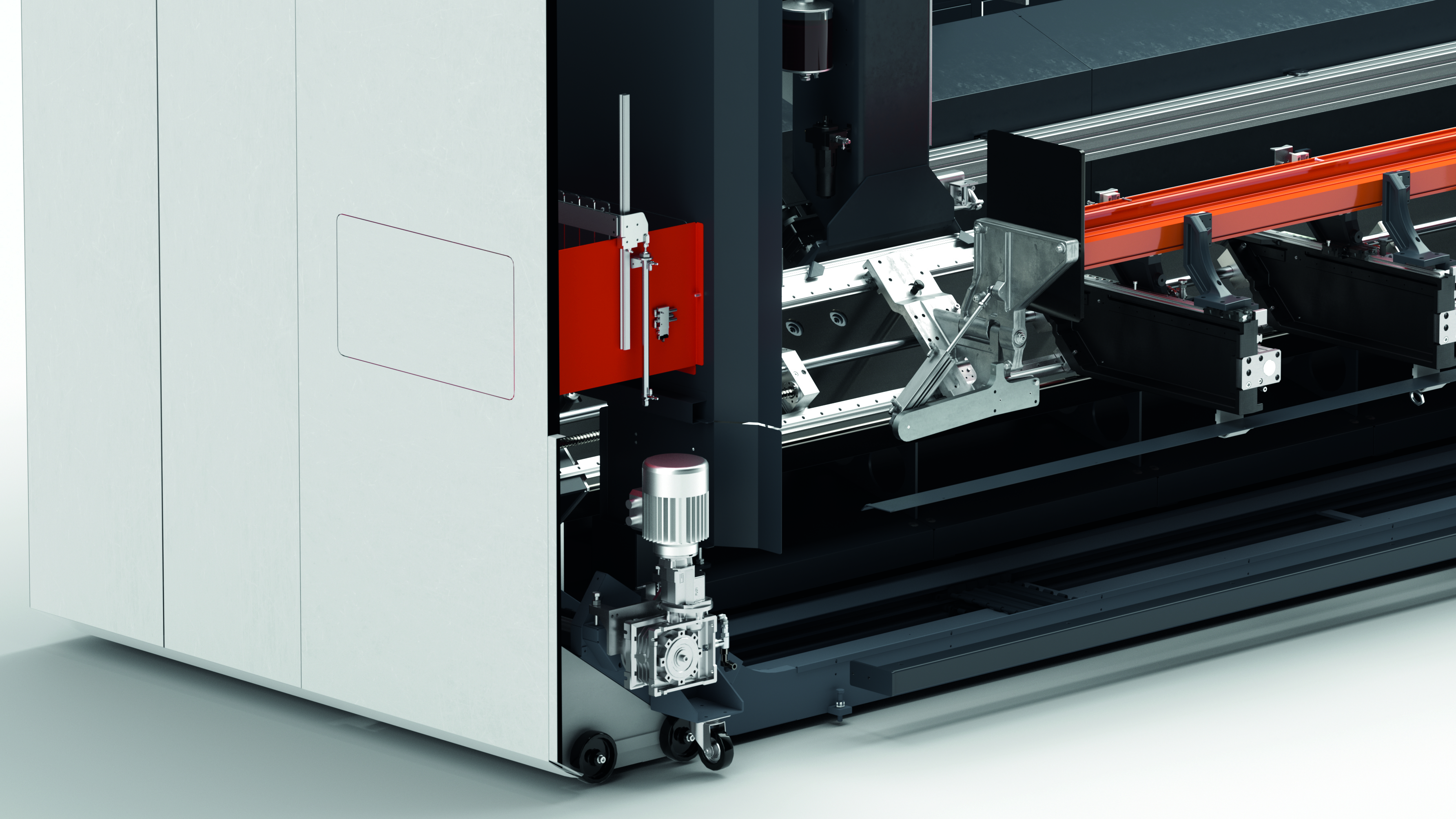

Il serrapezzi dell'SBZ 125/85 passa automaticamente dalla posizione di carico a quella di lavorazione. Diritti sull’immagine: elumatec AG, Mühlacker/Germania		Il nastro trasportatore di trucioli opzionale assicura che l'area interna dell'SBZ 125/85 resti libera da trucioli grossolani e da sezioni di profilo. Diritti sull’immagine: elumatec AG, Mühlacker/Germania

“Con l'SBZ 125/85 miglioriamo i risultati di lavoro dei nostri clienti, risparmiando tempo e spazio", sostiene Paolo F. Bianchi: “Sono sicuro che questa macchina è la risposta ottimale alle esigenze dei nostri clienti” E l’amministratore delegato lo dice documentando la sua convinzione: sono già in fase di progettazione delle varianti dell'SBZ 125/85.

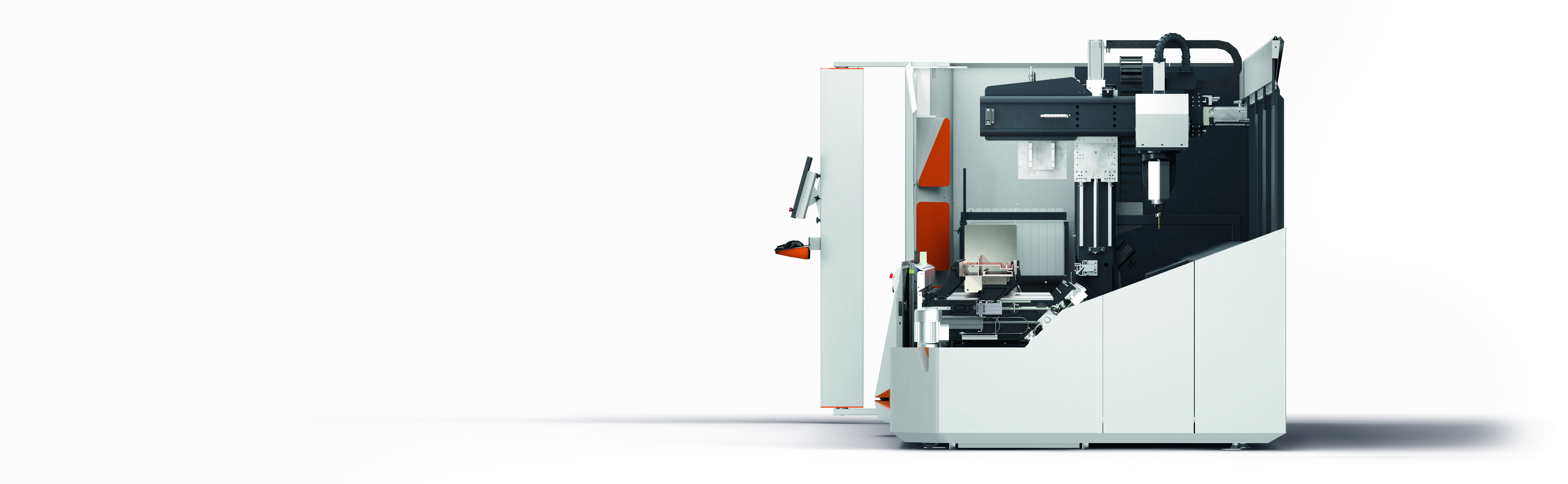

Moderna base inclinata, monitoraggio tramite laser programmabile in modo flessibile:

nel design compatto dell'SBZ 125/85 è stata data particolare importanza all'ergonomia e alla sicurezza.
Diritti sull’immagine: elumatec AG, Mühlacker/Germania

Gli altri vantaggi dell'SBZ 125/85 in sintesi:

• Tutte le fasi di lavoro come la fresatura, la foratura, la filettatura, la piallatura e il taglio hanno luogo a barra del profilo bloccata, preservandone la superficie.

• Asse A posizionabile in continuo da -120° a +120°

• Asse C posizionabile in continuo da -220° a +220°

• Tutti e cinque gli assi sono azionati contemporaneamente tramite RTCP (Rotation Tool Centerpoint)

• Basso consumo elettrico grazie alla tecnica di regolazione intelligente

• Maggiore efficienza energetica grazie all’accoppiamento dei circuiti intermedi delle trasmissioni degli assi

• Gruppo di continuità (UPS)

• Sistema operativo Windows

• Panel PC 18.5", processore i5, connettori USB e connettore di rete

• Inserimento semplice e pratico del programma tramite eluCam sul terminale dell’operatore anche durante il processo di lavoro

• Manutenzione in remoto via Internet
