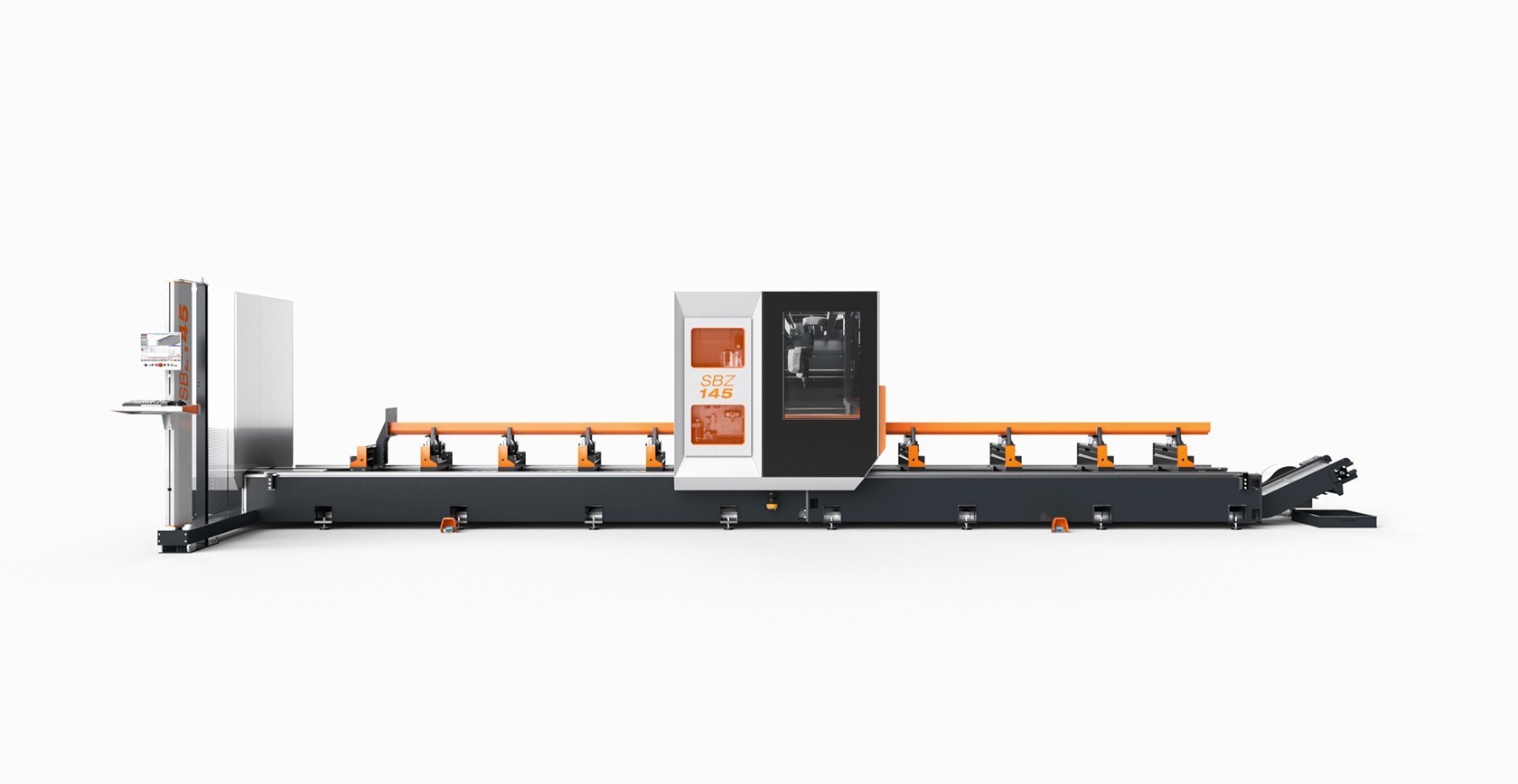

SBZ145

home / producto de a a z / S

Diseñada para las exigencias de la construcción metálica y el uso industrial, la SBZ 145 con sus 5 ejes de mecanizado ofrece un área de mecanizado de 560 mm x 350 mm x 7500 mm. Está equipada con un eje de mordazas autónomo y un cambiador de herramienta generosamente dimensionado para fresas, brocas, machos de roscar y discos de corte. La SBZ 145 dispone de numerosas opciones de mecanizado para procesar y cortar desde la barra perfilada o procesar piezas individuales precortadas en el modo pendular opcional (2x 3250 mm).

Solicitar oferta

Dos zonas de mecanizado separadas

Para modo pendular o para mecanizado de barras a elegir

Para construcciones metálicas e industria

Centro de mecanizado de barras de 5 ejes con opción de mecanizado por 6 lados desde abajo con cabezal angular

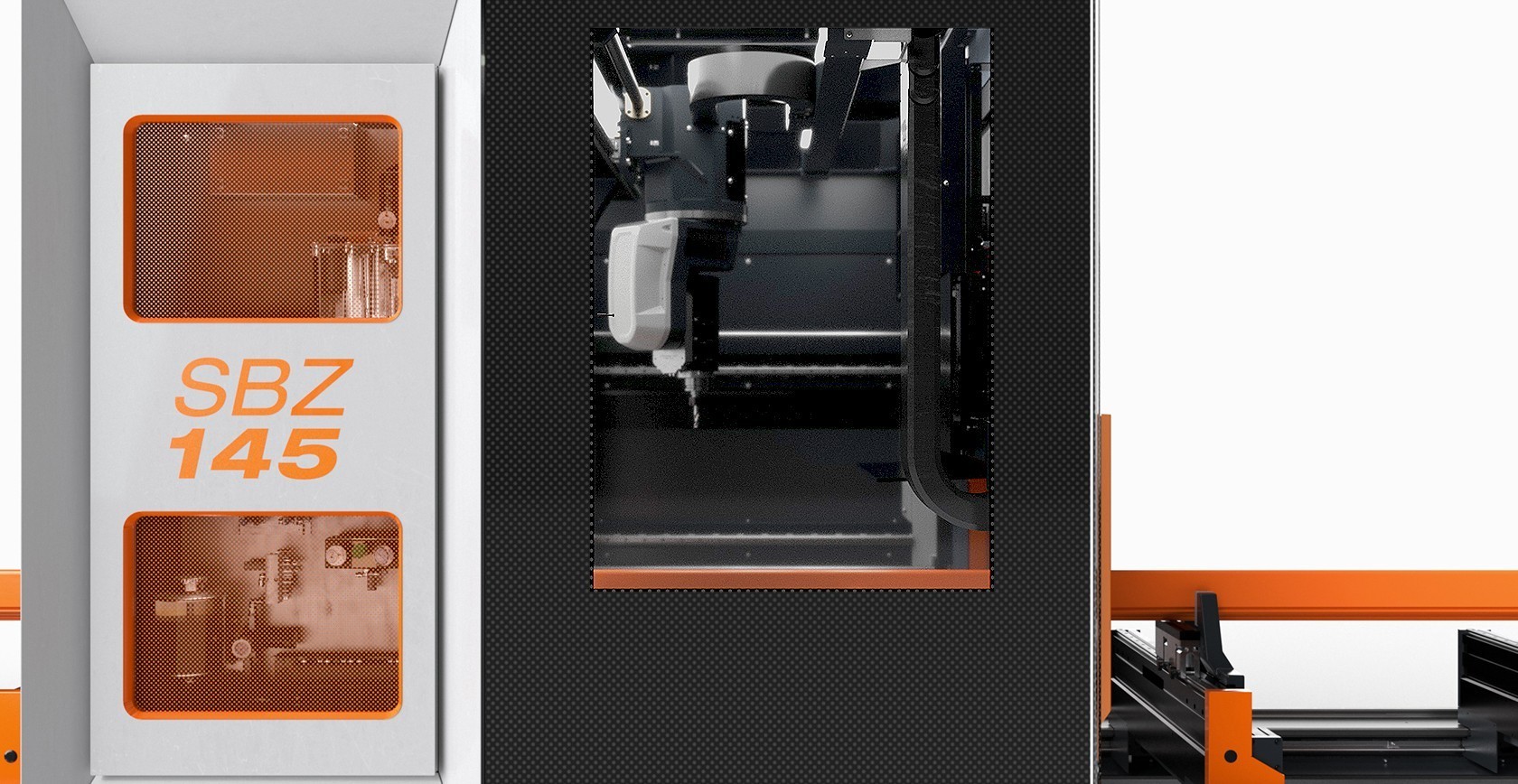

Ventana de observación

La ventana de observación de generosas dimensiones situada en la parte delantera del pórtico proporciona una visión óptima del área de mecanizado y permite un fácil acceso para las tareas de mantenimiento y limpieza

Protección de la superficie del perfil

Todos los procesos de trabajo, como el fresado, taladrado, roscado, roscado interior, retestado y corte tienen lugar mientras la barra perfilada está inmóvil

Mecanización de barras

Producción de las piezas individuales a partir de la barra completa. Las piezas individuales se separan automáticamente para el mecanizado frontal o el retestado

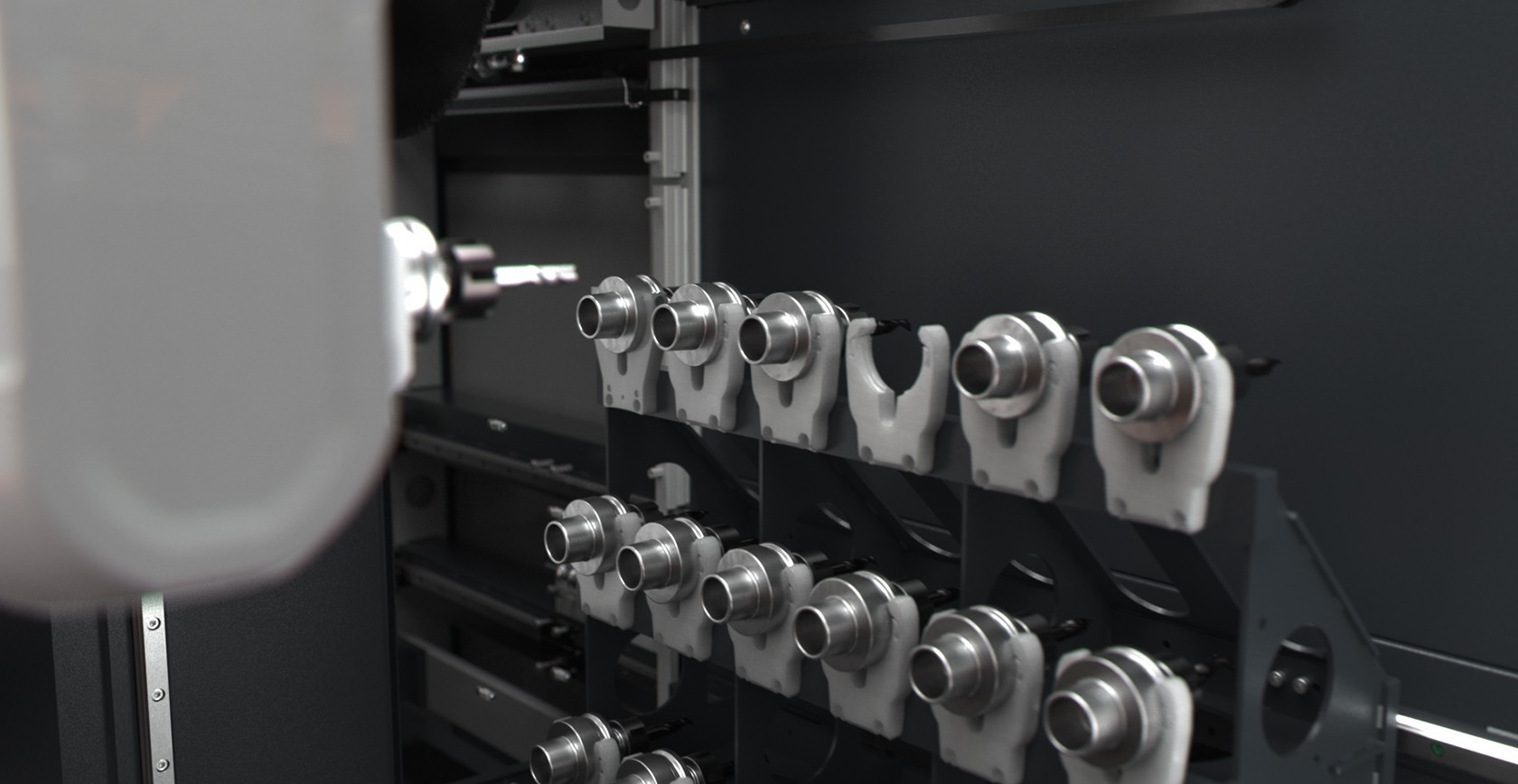

Cambiador de utillaje

Garantiza tiempos cortos de cambio de útiles: el cambiador de utillaje integrado, horizontal y de avance conjunto, con 18 espacios para útiles (3 filas de 6 útiles cada una)

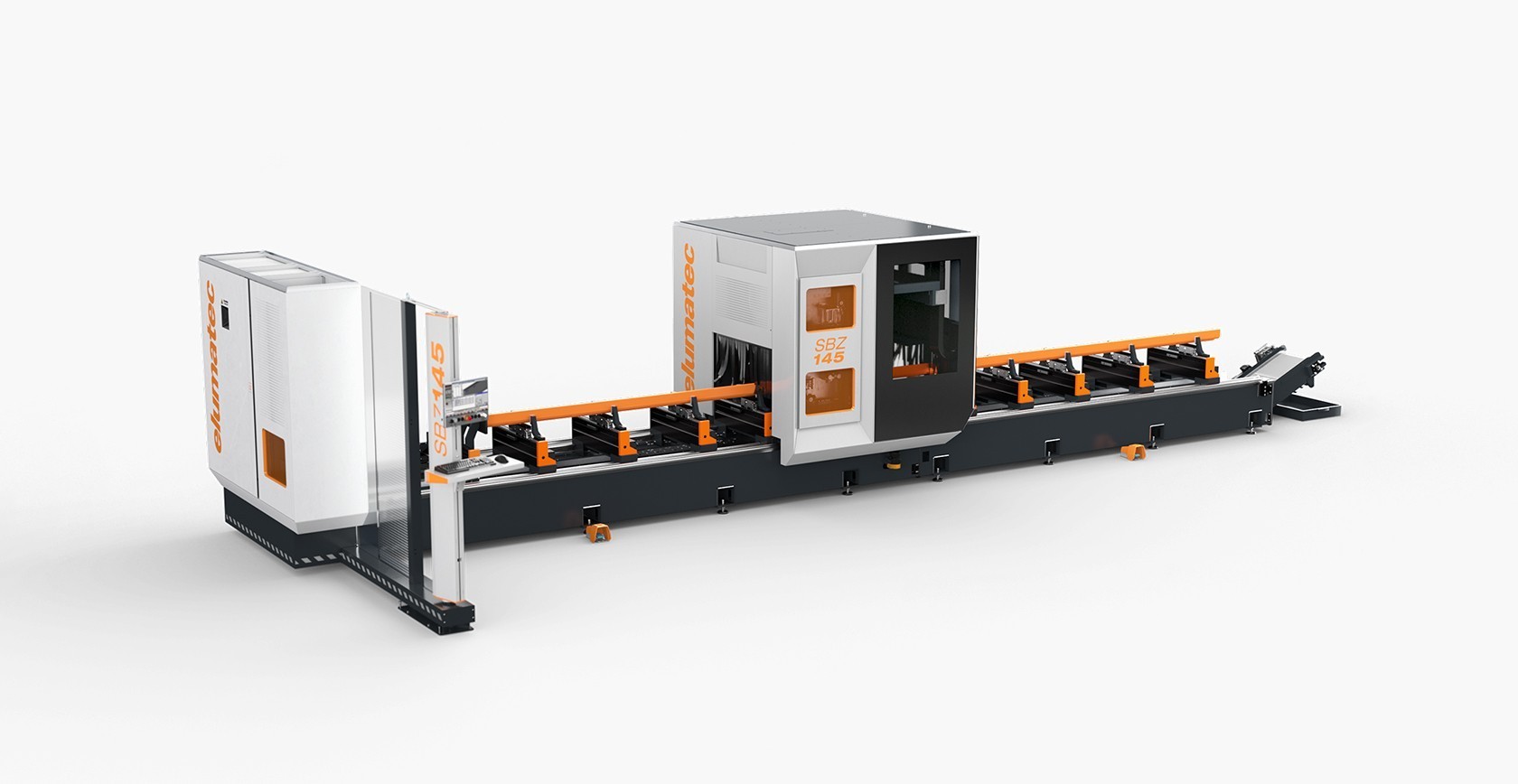

Construcción de pórtico robusta y estable en un diseño moderno

Alta precisión de posicionamiento gracias a la estabilidad de la bancada de la máquina y el pórtico apoyado a ambos lados

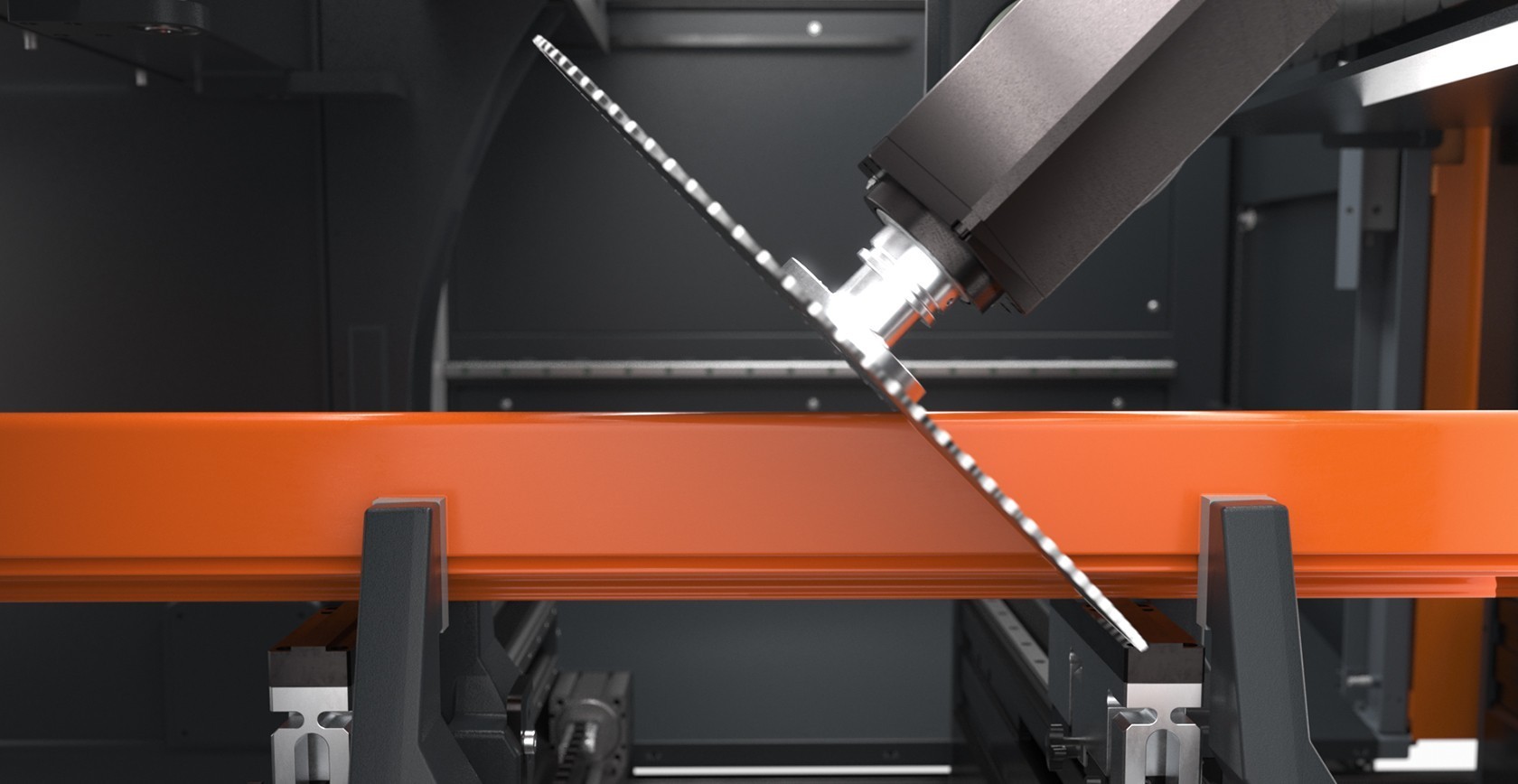

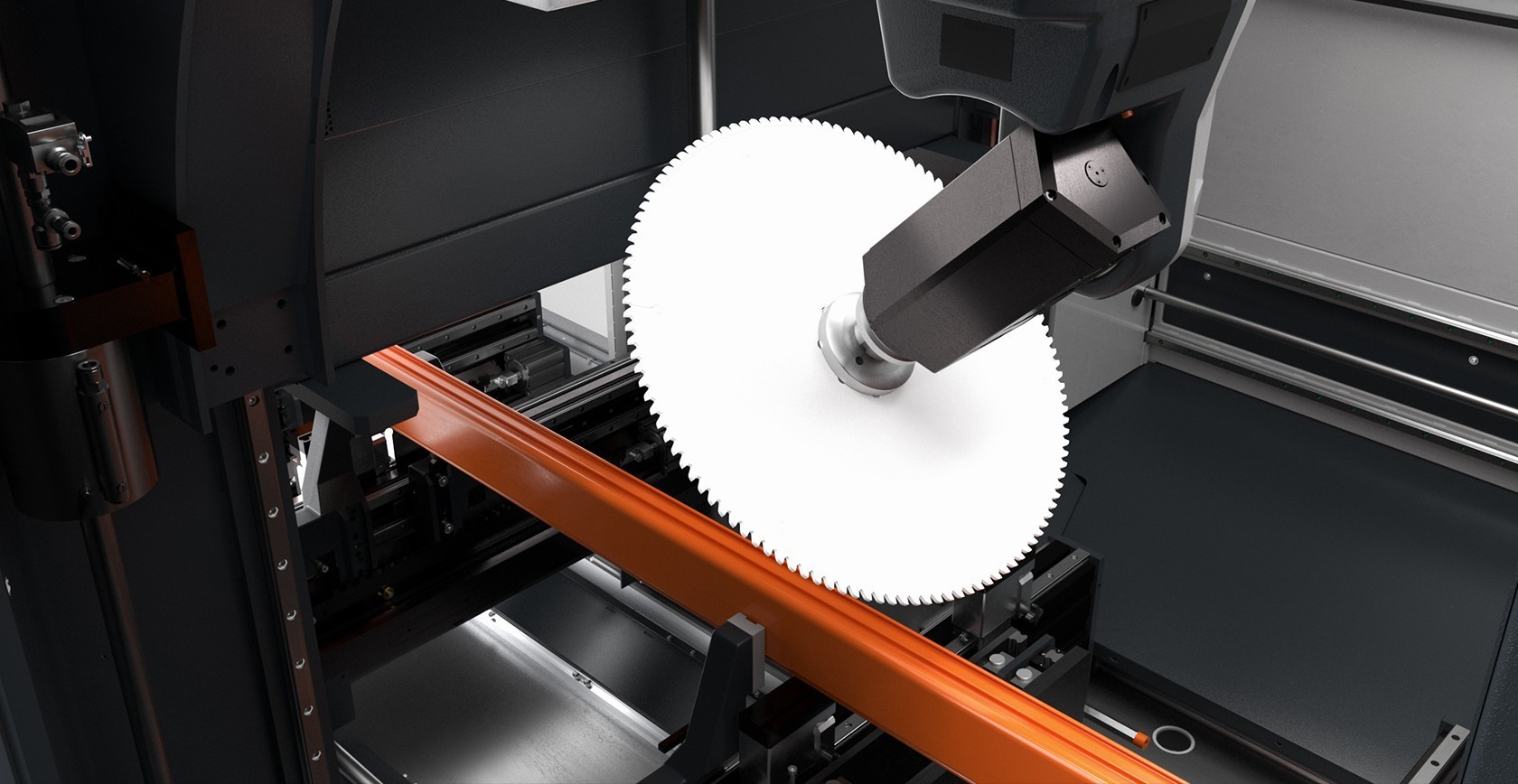

Discos de corte

El cambiador de utillaje de avance conjunto ofrece espacio para hasta dos discos de corte con diámetros de 254 a 500 mm

Ciclos de mecanizado optimizados

Flexibilidad insuperable: la asignación de útiles, la prevención de colisiones y el ajuste de mordazas ocurren automáticamente

Posicionamiento rápido y sencillo de las mordazas

Mordazas de desplazamiento autónomo con ajuste rápido / desplazamiento de mordazas con el eje en V

Máquina de baja altura

Requiere poco espacio gracias al eje Z interno y a la cadena de arrastre

Solución limpia y eficiente para las piezas de desecho

La cinta transportadora de virutas está integrada en la bancada de la máquina

Datos técnicos

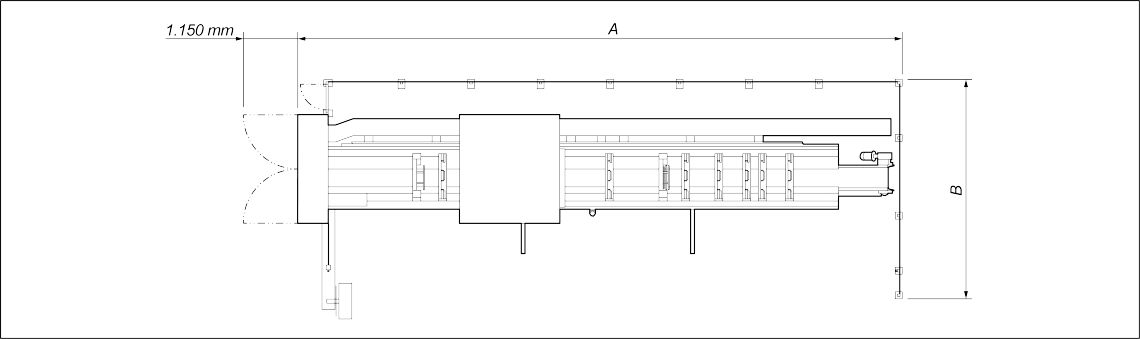

DISPOSICIÓN

SBZ 145
Longitud total (A) (mm)	12.060
Profundidad (B) (mm)	4.587
Altura (mm)	2.450
Peso (kg)	10.300

Las dimensiones totales y el peso pueden variar en función de la configuración del producto

LONGITUDES DE CARRERA DE LOS EJES

EJE X (mm)

7.500

EJE Y (mm)

1.300

EJE Z (mm)

730

EJE A

-110° / +110°

EJE C

-182° / +182°

HUSILLO PORTAFRESA

Potencia máx. en S1 (kW)

Régimen máx. (rpm)

24.000

Cono de alojamiento de útiles

HSK 63F

MODO OPERATIVO

Modo pendular con 2 topes a la izquierda

Programa de barras

DISPOSITIVOS DE SEGURIDAD Y PROTECCIONES

Protección de acceso lateral (valla / panel de protección)

Protección de acceso frontal (cortina de luz / láser)

Dispositivo de protección parte trasera (valla)

LADOS DE MECANIZACIÓN

Directamente con el útil (frontal/superior/posterior, extremos)

ÁREA DE TRABAJO

1F = Mecanizado en 1 lado 5F = Mecanizado en 5 lados

		A	X1	Y1	Z1	X2	Y2	Z2
SBZ 145 - 7,5 m	pieza única	145	7.500	560	350	7.500	560	350
	modo pendular	145	3.250	560	350	2.900	560	350

Dimensiones en mm

CAMBIADOR DE HERRAMIENTA AUTOMÁTICO

Cambiador de herramienta solidario al husillo principal

EJE U (cambiador de utillaje)

Tipo de cambiador de herramienta: cambiador lineal

Número de útiles en el cambiador de herramienta

Número de útiles especiales en el cambiador de herramienta: discos de corte

Espacio para útiles nivel 1 (hasta D=100 mm y L=210 mm)

Espacio para útiles nivel 2 (hasta D=63 mm y L=210 mm)

Espacio para útiles nivel 3 (hasta D=63 mm y L=145 mm)

SUJECIÓN DE PIEZAS

EJE V (desplazamiento automático de mordazas)

Número de mordazas

N.º máx. mordazas adicionales con carrera máx.

POSICIONAMIENTO DE PERFILES

Número de topes de material (posición de sujeción a la izquierda)

Tope de material en la posición 2 (conectado a la mordaza)

Incluido

Disponible
