Resultados de mecanizado óptimos en perfiles de hasta 3.000 milímetros de longitud gracias al tope de material a la izquierda y a las cuatro mordazas compactas de fundición de acero
que amortiguan las vibraciones y presentan un diseño delgado de alta rigidez. Se pueden añadir y utilizar fácilmente piezas de sujeción individuales y suplementos. Las guías lineales permiten un ajuste automático y preciso de los elementos de sujeción. Opcionalmente, el
SBZ 118/20 puede equiparse con dos mordazas adicionales y un tope de material a la derecha. Gracias a los pasillos de alimentación de material en la cabina de protección y a un tope variable, también es posible el mecanizado de perfiles más largos de más de 3 m.
Tope de material, mordaza automática, perfiles más largos (Opcional)
HMI y control de la máquina (Opcional)
La puerta de entrada rápida al mecanizado CNC: El SBZ 118/20 funciona con Windows
y se controla a través de la probada interfaz de usuario ECI de la serie SBZ 1xx. Se utiliza la tecnología de hardware y controladores más moderna. Opcionalmente, eluCad permite controlar una amplia gama de programas de construcción metálica y ofrece todas las funciones de un módulo CAD-CAM industrial. Al igual que los centros CNC más grandes de elumatec, el compacto SBZ 118/20 también está preparado con eluCloud Ready para los requisitos de la Industria 4.0: Esta tecnología permite registrar y, opcionalmente, evaluar los datos de la máquina y del proceso. Le permite analizar y optimizar su planta y comunicar la finalización de las piezas en tiempo real al ordenador de control de producción o al ERP.
Grupo de mecanizado (Opcional)

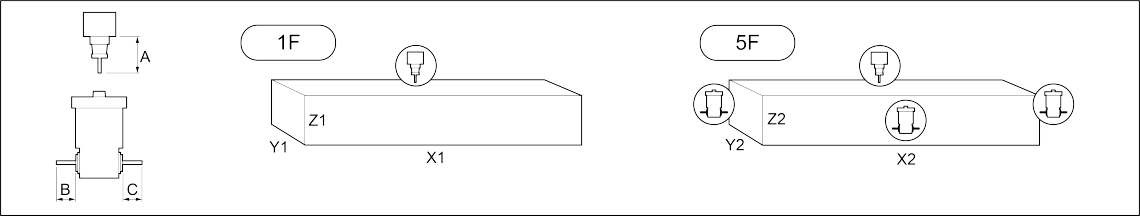

Cambios rápidos de mecanizado y mecanizado variable de cinco lados: Grupo de mecanizado con motor portafresa de 5,0 kW y cabezal angular rotativo HSK-F63 opcional para dos útiles, cambiador de utillaje automático y cabezales angulares opcionales.
Carrusel de útiles
Tiempos de cambio breves gracias al carrusel de útiles de avance conjunto de cinco útiles para el mecanizado desde arriba. Con dos carruseles opcionales para dos cabezales angulares rotativos (con 2 útiles), la máquina puede ampliarse al mecanizado de 5 lados.
Bancada inclinada y amplia zona de trabajo (Opcional)
Excelente ergonomía: La unidad de mecanizado (eje X-Y-Z) se desplaza sobre una bancada de máquina diseñada como bancada inclinada. La inclinación de 45 grados permite que las virutas caigan hacia abajo, lo que simplifica considerablemente la limpieza. Al colocar el perfil, el usuario puede acercarse a la mesa de la máquina y trabajar así ergonómicamente.
La máquina también combina una gran área de trabajo con la mejor estabilidad de mecanizado en una superficie de colocación mínima.
