SBZ122/74


Centro de mecanizado de barras

  • Para la mecanización rentable y racional de perfiles de aluminio, plástico y acero de pared delgada
  • Todos los procesos de trabajo como fresar, taladrar y roscar se realizan con la barra perfilada fija para no deteriorar la superficie del perfil.
  • Posicionamiento continuo del eje A de -120° a +120°
  • Guías lineales para el desplazamiento automático de mordaza, autónomo
  • Los resultados del trabajo se mejoran gracias a la técnica de regulación inteligente
  • Rápido posicionamiento del grupo de mecanizado con hasta 120 m/min. gracias a servoaccionamientos dinámicos
  • Aterrajado sin mandril de compensación
  • Detección y posicionamiento automáticos de mordazas
  • Cambiador automático de utillaje con hasta doce espacios para útiles (sin útiles)
  • Moderno control de 4 ejes
  • Trabajo ergonómico gracias a la moderna bancada inclinada
  • Los ejes principales ya no necesitan desplazamientos de referencia gracias al uso de sistemas de codificadores rotatorios absolutos
  • Evitación de colisiones gracias a la detección y posicionamiento automáticos de mordazas
  • Motor de fresa "Power-Torque" con regulación cerrada de la velocidad para reducir el tiempo de arranque y frenaje de los husillos
  • Funciones de seguridad certificadas integradas en el accionamiento
  • Reducido consumo de corriente gracias a la técnica de regulación inteligente
  • Mayor eficacia energética gracias al acoplamiento de circuitos intermedios de los accionamientos de eje
  • Sistema de alimentación ininterrumpida (SAI)
  • Sistema operativo Windows
  • Panel PC 18,5", procesador i5, conectores USB y conexión a red
  • Entrada sencilla y confortable de programas a través de eluCam en el terminal de mando incluso durante el proceso de mecanización
  • Mantenimiento remoto a través de Internet



Equipamiento de la máquina

  • Motor portafresa refrigerado por agua: 7 kW, S1
  • Desplazamiento autónomo de las mordazas
  • Detección automática de mordazas
  • Cabina para la protección del usuario
  • Cuatro dispositivos neumáticos horizontales de fijación de material
  • Un tope de material a la derecha
  • Alojamiento de útiles HSK-F63
  • Evacuación de virutas a través de bandejas
  • Lubricación a cantidad mínima
  • Aceite de corte de altas prestaciones
  • Aparato de mando manual
  • Calibre de profundidad



Opciones

  • Herramientas
  • Alojamientos de útiles
  • Medición de longitud a ambos lados
  • Tope adicional para mecanizado de sobrelongitudes a la izquierda
  • Tope de material de referencia a la derecha para colocar las piezas a mecanizar con mecanizado de sobrelongitudes
  • Aparato refrigerador Green-Line para el armario de distribución con reducido consumo de energía
  • Escáner de código de perfiles
  • Cabina de protección opcionalmente cerrada en todo su alrededor
  • Carrusel de útiles estacionario
  • Cuatro mordazas estándar. Puede ampliarse hasta a ocho mordazas.
  • Fijación doble y otros accesorios a petición
  • Panel PC 21,6", procesador i7
  • Portanotas
  • Cubierta de protección acústica
  • Unidad de fijación optimizada contra colisiones

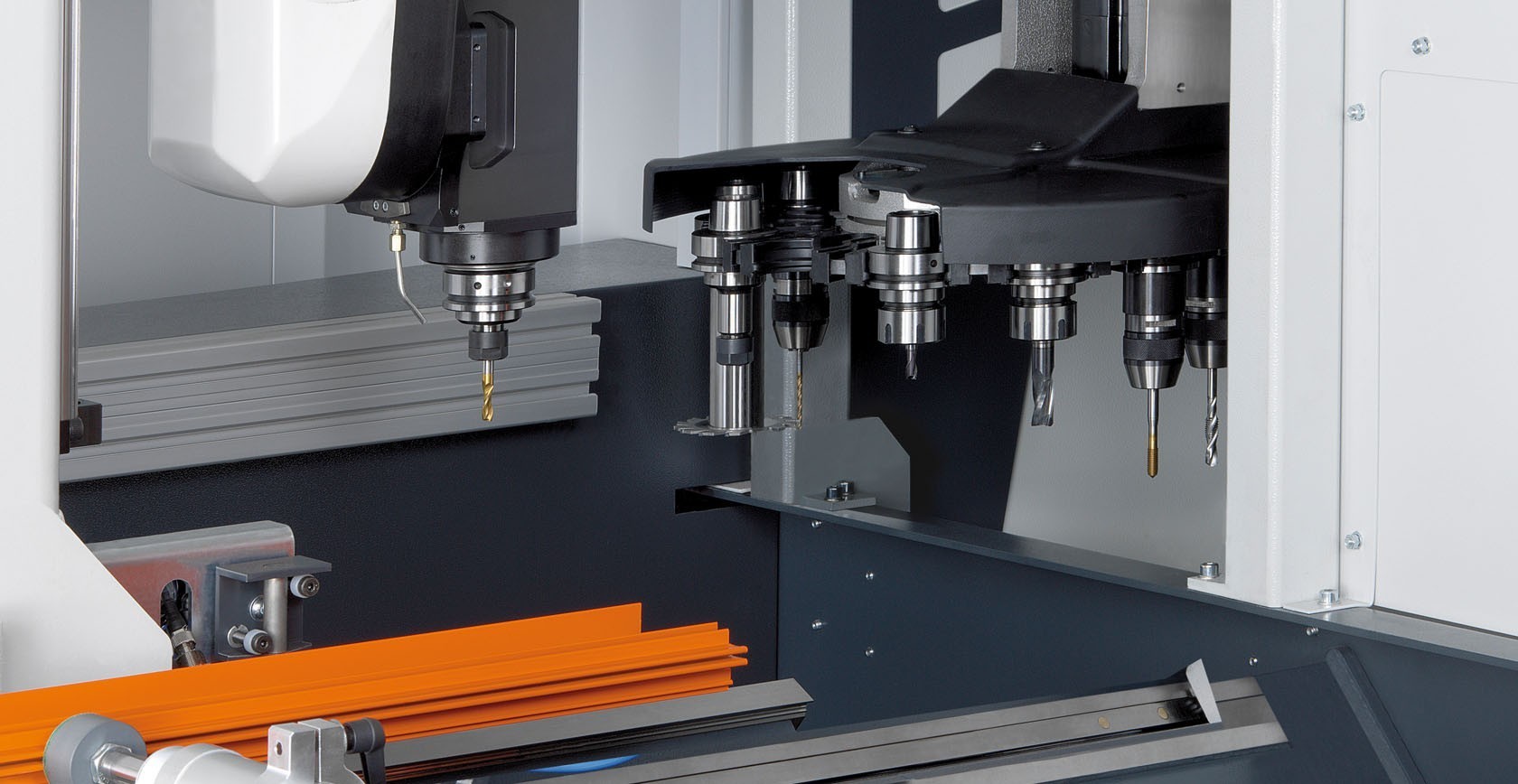

SBZ 122/74 Carrusel de útiles elumatec

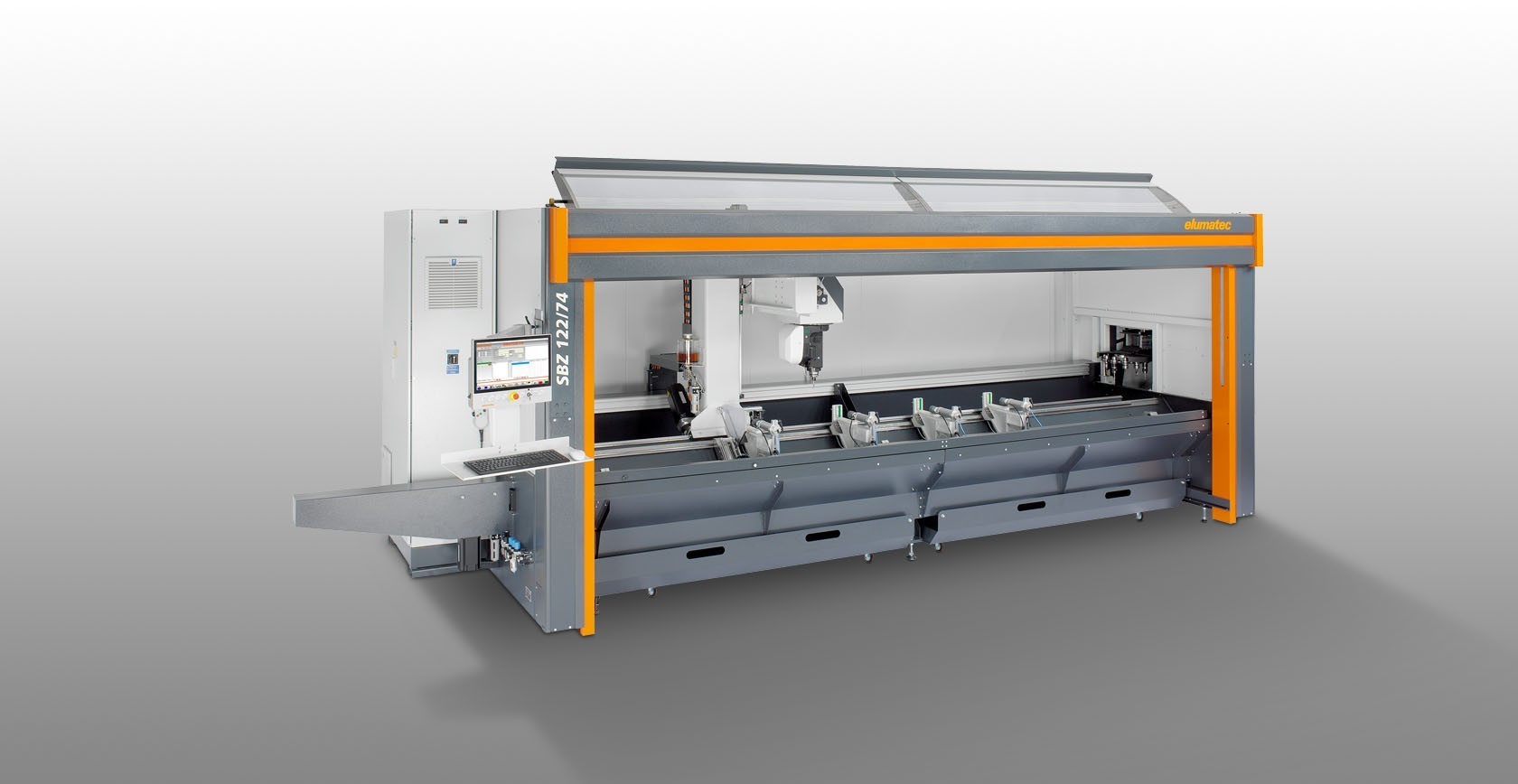

SBZ 122/74 Centro de mecanizado de barras SBZ 122/74 elumatec
SBZ 122/74 Centro de mecanizado de barras SBZ 122/74 elumatec
SBZ 122/74 Centro de mecanizado de barras SBZ 122/74 elumatec
SBZ 122/74 Fijación doble elumatec

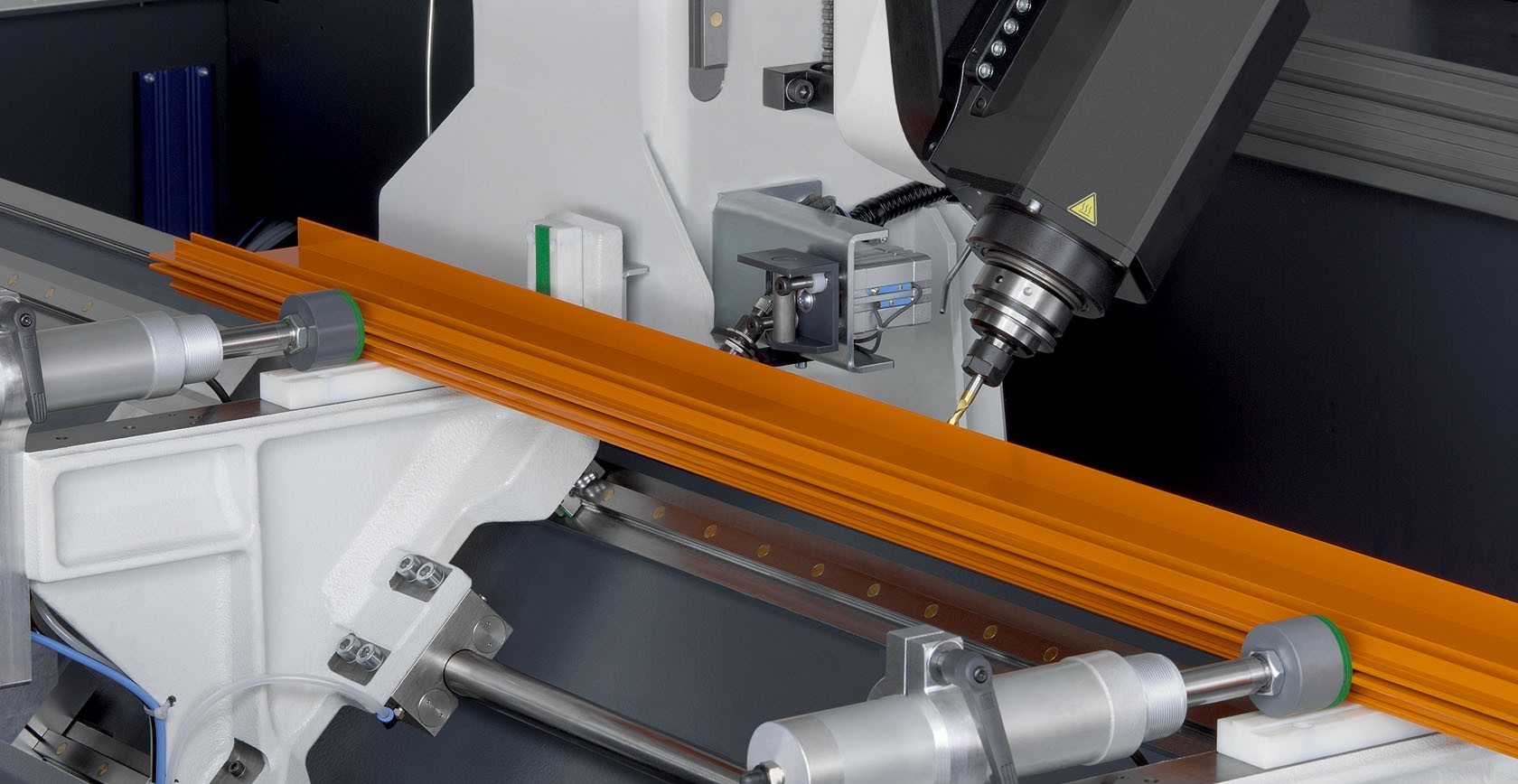

SBZ 122/74 Área de mecanización ejes Y y Z elumatec
SBZ 122/74 Área de mecanización ejes Y y Z elumatec
SBZ 122/74 Área de mecanización ejes Y y Z elumatec
Datos técnicos arrow_drop_down
