Cúpula del nuevo Louvre en Abu Dabi

Una obra maestra de la inteligente técnica de mecanización de barras de elumatec

Mühlacker. El Louvre ha abierto sus puertas en Abu Dabi el 11 de noviembre de 2017. Es un museo superlativo y un homenaje de Francia al mundo árabe. El nuevo palacio del arte está cubierto con una cúpula imponente que parece flotar al final del paseo sobre todo el complejo del museo. Es una obra maestra de la inteligente técnica de mecanización de barras de la empresa elumatec AG de Mühlacker, Baden-Wurtemberg.

La idea del museo hermano del Louvre en París proviene de un acuerdo interestatal del año 2007 entre los gobiernos der Abu Dabi, capital de los EAU, y Francia.

Foto: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

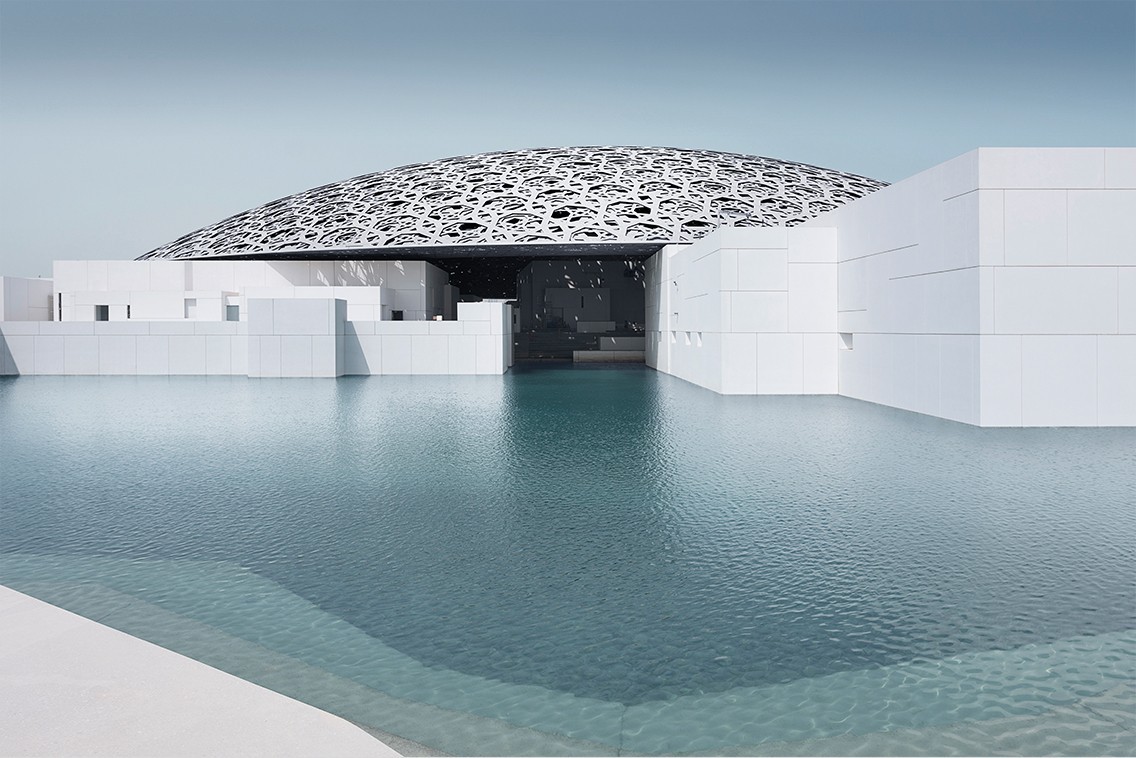

El complejo museístico es un mundo singular entre la tierra y el agua

El arquitecto francés Jean Nouvel es el autor del diseño de este complejo museístico futurista. El lenguaje de las formas subraya el deseo de ambos países, los Emiratos Árabes Unidos (EAU) y Francia, de crear un museo universal que acoja a todas las culturas. La forma libre elegida está inspirada en la observación elemental de la luz y de las sombras, de la reflexión, del movimiento y del reposo así como en el clima reinante. Así ha surgido entre la tierra y el agua un mundo hasta ahora singular y acogedor en el que un país presenta su historia, su civilización, su geografía y sus culturas.

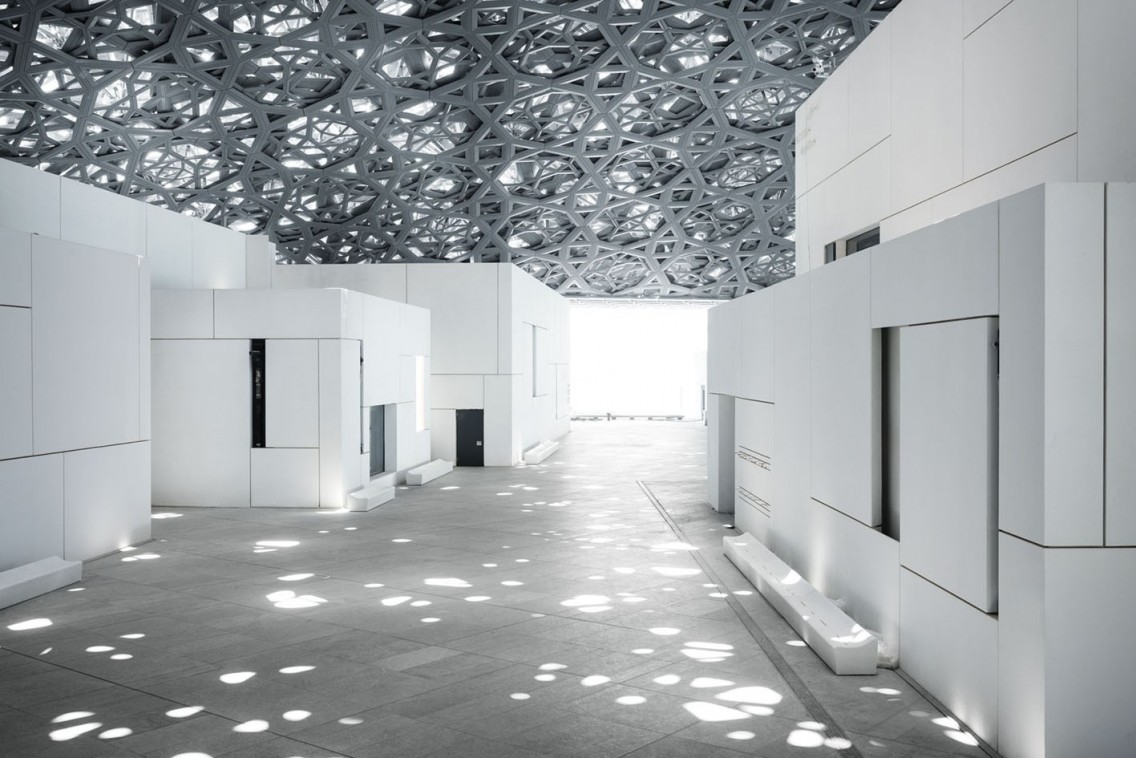

El observador siente estos fascinantes efectos como una especia de "lluvia de luz" que le hechiza y que convierte su estancia en el Louvre en una vivencia singular

Foto: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

La cúpula es una construcción tan fascinante como compleja

La construcción de cúpulas tiene una gran tradición en la cultura árabe y un carácter simbólico emblemático (mausoleo, mezquita y madrasa). Jean Nouvel interpreta aquí, en la isla de Saadiyat ("Isla de la Felicidad"), ese simbolismo de forma novedosa con nuevos materiales. Además, lo peculiar de la cúpula del Louvre en Abu Dabi es la fascinante puesta en escena de "luz y movimiento".

La colocación aparentemente casual, pero ideada minuciosamente, de las aberturas geométricas

debe recordar a las hojas de palmera superpuestas que se utilizan tradicionalmente en los EAU como material para tejados.

Foto: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

La construcción de la cúpula de 180 m de diámetro se apoya en cuatro soportes colocados a una distancia de 110 m respectivamente. El punto más alto se encuentra a 40 m sobre el nivel del mar. La cúpula forma por la noche un baldaquín con un total de 7.850 estrellas que permanecen visibles en el interior y en el exterior. La compleja construcción de "estrellas" consta de ocho capas de módulos de acero y aluminio desplazados de diferentes tamaños y ángulos.

La cúpula consta de un total de ocho niveles constructivos de los que respectivamente tres niveles (vista por arriba y por abajo)

están hechos de perfiles de aluminio desplazados que se diferencian en su tamaño, colocación y geometría.

Foto: elumatec AG, Mühlacker

Colaboración internacional de plena confianza: el fundamento para la realización eficaz del exigente proyecto

La empresa de construcciones metálicas Waagner Biro de Viena, Austria, conocida por sus altas exigencias incondicionales, ha asumido el desarrollo de este extraordinario proyecto. White Aluminium, empresa asociada de elumatec en Abu Dabi, se aseguró el contrato de construcción de los elementos de la cúpula. La realización del proyecto arquitectónico de forma viable y rentable ha exigido la estrecha colaboración entre la empresa desarrolladora del proyecto Waagner Biro, Viena/Austria, y la empresa fabricante de centros de mecanización de barras inteligentes, elumatec AG de Mühlacker/Baden-Wurtemberg.

Aproximadamente las dos terceras partes del complejo museístico están cubiertas por una cúpula con un diámetro de 180 m. Lo peculiar de la cúpula del

Louvre en Abu Dabi es la puesta en escena de "luz y movimiento" a cualquier hora del día y de la noche.

Foto: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

El soporte completo durante la planificación de la obra y la preparación del trabajo es una prestación estándar de elumatec

La sociedad elumatec AG ha apoyado a los realizadores no sólo en la adquisición y montaje de los correspondientes equipos de producción sino también con un servicio técnico completo. El soporte técnico para el Louvre en Abu Dabi se ha mantenido durante todo el proceso de fabricación, partiendo de la solución de interfaces virtuales y tratamiento digital de datos, pasando por la fase de pruebas y la recomendación del centro de mecanizado de barras adecuado para esa tarea y llegando hasta la logística y el acompañamiento parcial del cliente durante la producción in situ donde, aparte de la mecanización de perfiles, sólo se ha hecho el montaje final de los elementos individuales.

La complejidad de la construcción de la cúpula se ve en el modelo 1:1 de la maqueta de tamaño natural hecha en el centro de mecanizado de perfiles elumatec SBZ 151 Flexium+.

Foto: elumatec AG, Mühlacker

SBZ 151 Flexium +: el centro de mecanizado de barras ideal para la mecanización de perfiles de alto nivel

Los técnicos mecánicos de elumatec AG han preparado dos centros de mecanización de barras idénticos del tipo SBZ 151 Flexium+ en White Aluminium en Abu Dabi para la realización del espectacular proyecto arquitectónico. Se trata de un centro de mecanizado de barras de 5 ejes construido para la mecanización rentable y racional de perfiles de aluminio y de acero delgado. Todos los procesos de trabajo del centro SBZ 151 Flexium+ como fresar, taladrar, aterrajar, fresado de roscas, escantonar y serrar se realizan con la barra perfilada fija para no deteriorar la superficie del perfil. Se mecanizan los seis lados del perfil simultáneamente. Los carruseles de útiles de avance conjunto permiten cambiar la herramienta en poco tiempo logrando con ello ciclos óptimos de mecanización.

El accionamiento se hace a través del elumatec SBZ 151 Flexium +, el centro de mecanizado de barras ideal para la mecanización de perfiles de alto nivel.

Foto: elumatec AG, Mühlacker

eluCad es el software de fácil manejo idóneo para las interfaces entre construcción y producción

El centro SBZ 151 Flexium+ se activa con el software eluCad, una solución de software inteligente desarrollada por elusoft, filial de elumatec, para hacer una programación eficaz e independiente de la máquina. El software de fácil manejo está concebido de forma que el usuario no tenga que programar él mismo códigos ISO sino que sólo tiene que introducir sus datos a través de una interfaz gráfica de usuario razonablemente estructurada. La programación se hace a través de una interfaz CSV automatizada.

El desarrollador del proyecto ha puesto a disposición los archivos CSV necesarios para la planificación de la obra y la posterior preparación del trabajo y elumatec AG ha adoptado los parámetros relevantes de ellos. Con estos datos han podido generarse un total de 21 archivos maestros y transferirse datos de producción para aprox. 500.000 piezas de perfil al programa de software eluCad. Las medidas preparatorias del trabajo han comenzado tras una fase de pruebas en la ubicación de Mühlacker.

Aquí ha construido la sociedad elumatec AG dos centros de mecanización de barras idénticos del tipo SBZ 151 Flexium+ para hacer los componentes de la cúpula.

Foto: elumatec AG, Mühlacker

Testimonio de una excelente colaboración internacional

Y es una prueba de la extraordinaria colaboración entre los socios del proyecto Waagner Biro en Austria, White Aluminium –empresa asociada de elumatec AG en los EAU– y elumatec AG en Alemania. sr

Toma de un detalle de un módulo de estrella de la cúpula que consta de aprox. 7.800 estrellas completas.

Foto: elumatec AG, Mühlacker





En total se han ensamblado más de 500.000 piezas individuales.

Fotos: elumatec AG, Mühlacker



Montaje final de la cúpula por White Aluminium en Abu Dabi. Foto: elumatec AG, Mühlacker	Cada una de las estrellas tiene dimensiones diferentes. El detalle de la ilustración mide aprox. cuatro metros de altura.  Foto: elumatec AG, Mühlacker



Sobre la sociedad elumatec AG

La sociedad elumatec AG lidera el mercado internacional en la fabricación de máquinas para la mecanización de perfiles de aluminio, de plástico y de acero. La empresa tiene una amplia gama de productos con los que satisface la demanda de todo un espectro de usuarios que abarca desde talleres artesanales hasta empresas de mecanización de perfiles industriales. Conceptos de máquinas modulares y hechas a medida permiten ofrecer en todo momento soluciones flexibles e individuales para todos los grupos de clientes del sector. La empresa, fundada en 1928, tiene su sede principal en Mühlacker de Suabia y cuenta con sociedades filiales y concesionarios en más de 50 países. Sus aprox. 700 empleados en todo el mundo lograron en 2016 un volumen de negocios del grupo superior a 125 millones de euros.
