SBZ145

home / kategorie produktů / Centra pro obrábění tyčí

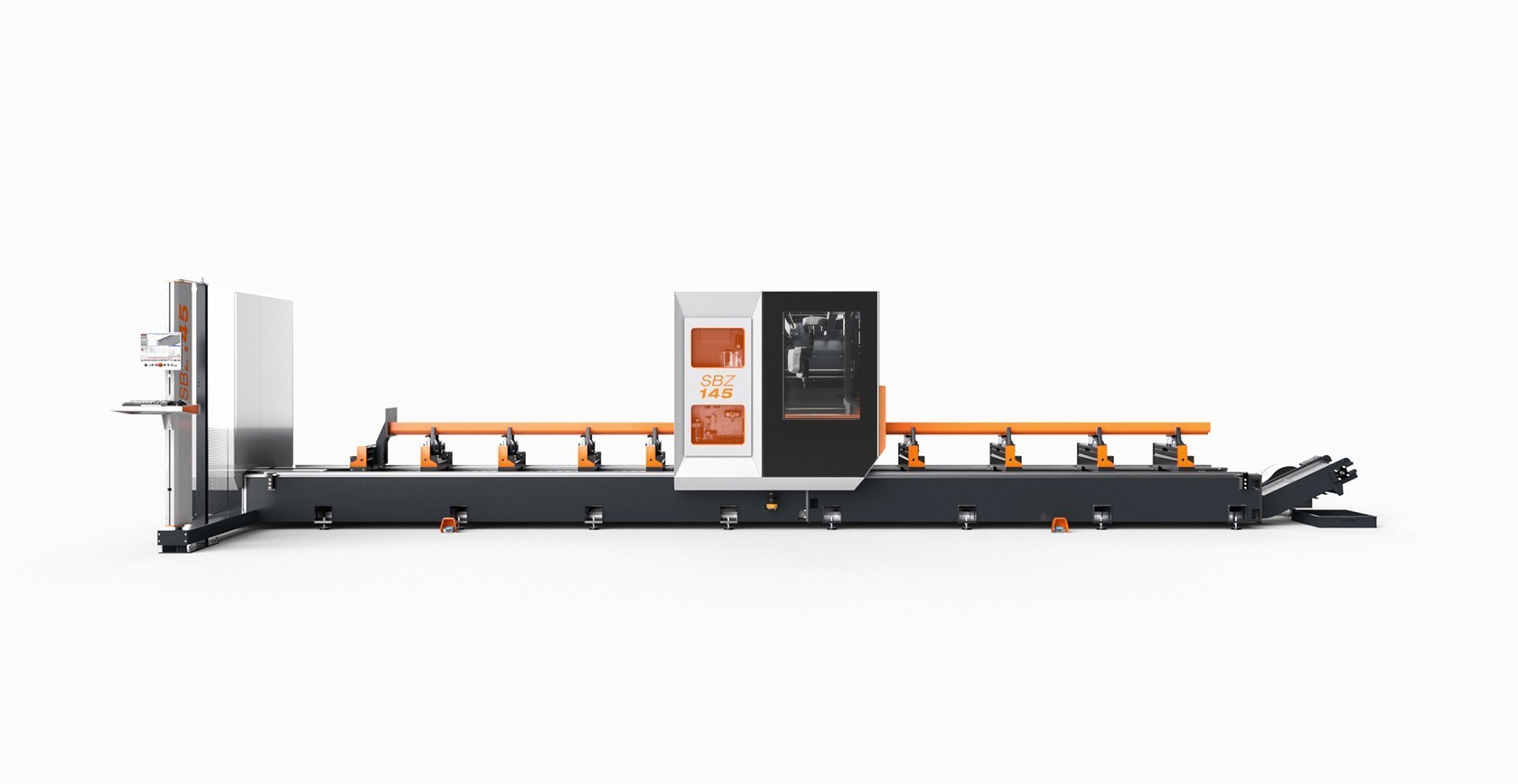

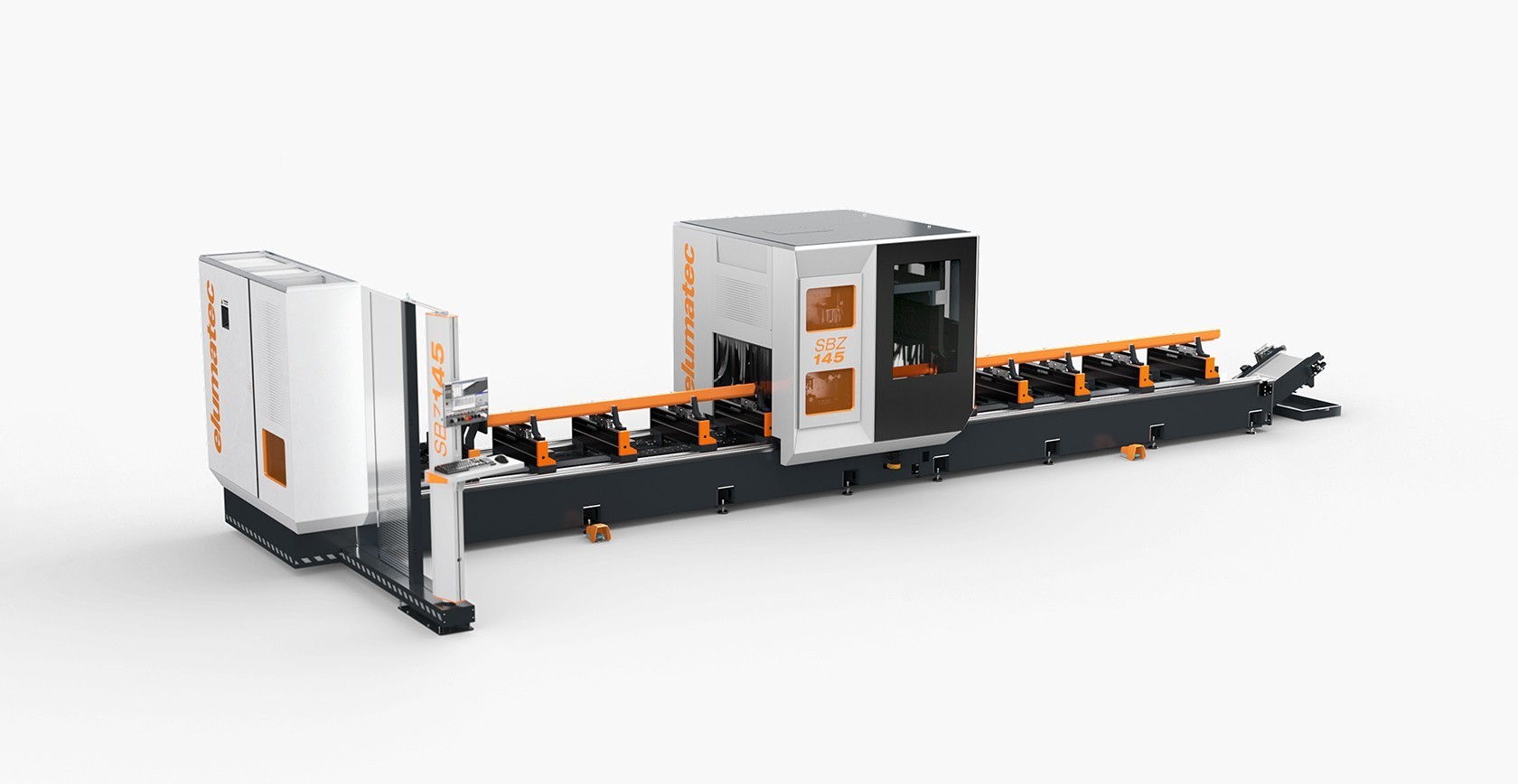

Stroj SBZ 145 koncipovaný pro požadavky kovovýroby a průmyslu poskytuje se svými 5 obráběcími osami rozsah obrábění 560 mm x 350 mm x 7.500 mm. Vybavený samostatnou osou upínek a velkoryse řešeným zásobníkem nástrojů pro frézy, vrtáky, závitníky a pilový kotouč. SBZ 145 disponuje mnoha možnostmi pro obrábění a řezání z celých tyčí nebo obráběním nařezaných dílců ve volitelném kyvadlovém režimu (2x 3.250mm).

Požadovat předběžný rozpočet

Dvě oddělené obráběcí zóny

Volitelně pro kyvadlový provoz nebo pro obrábění tyčí

Pro kovovýrobu a průmysl

5osé centrum pro obrábění tyčí s volitelným 6stranným obráběním zespodu s úhlovou hlavou

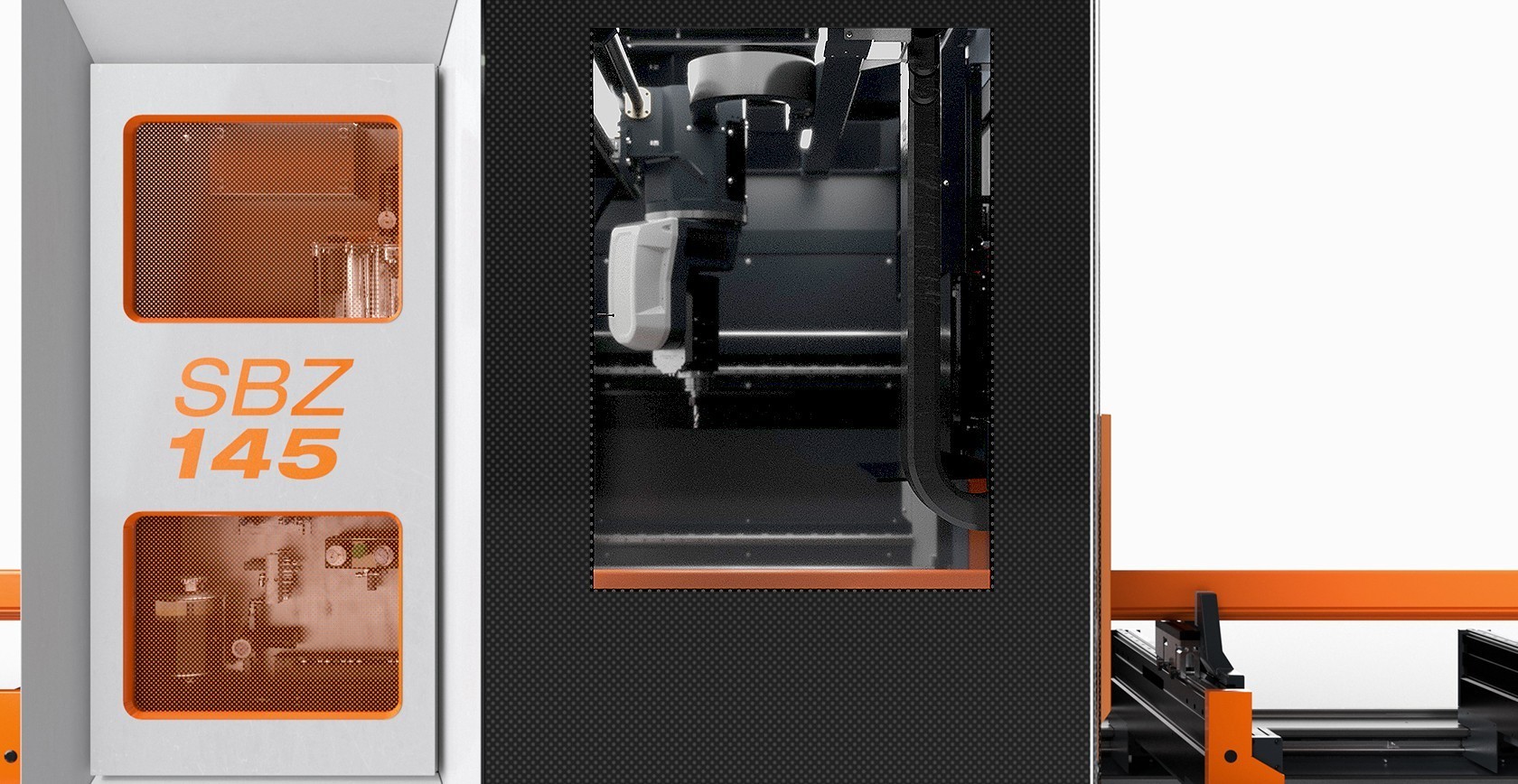

Průhled

Velkoryse dimenzované okno na přední straně portálu poskytuje optimální výhled na obráběcí prostor a umožňuje snadný přístup pro údržbu a čištění

Ochrana povrchu profilu

Všechny operace jako frézování, vrtání, řezání závitů, frézování závitů, výřezy a řezání probíhají, když je profilová tyč v klidu, aby byl chráněn povrch profilu

Obrábění tyčí

Výroba jednotlivých dílů z plných tyčí. Jednotlivé díly se automaticky roztahují pro čelní obrábění nebo výřezy

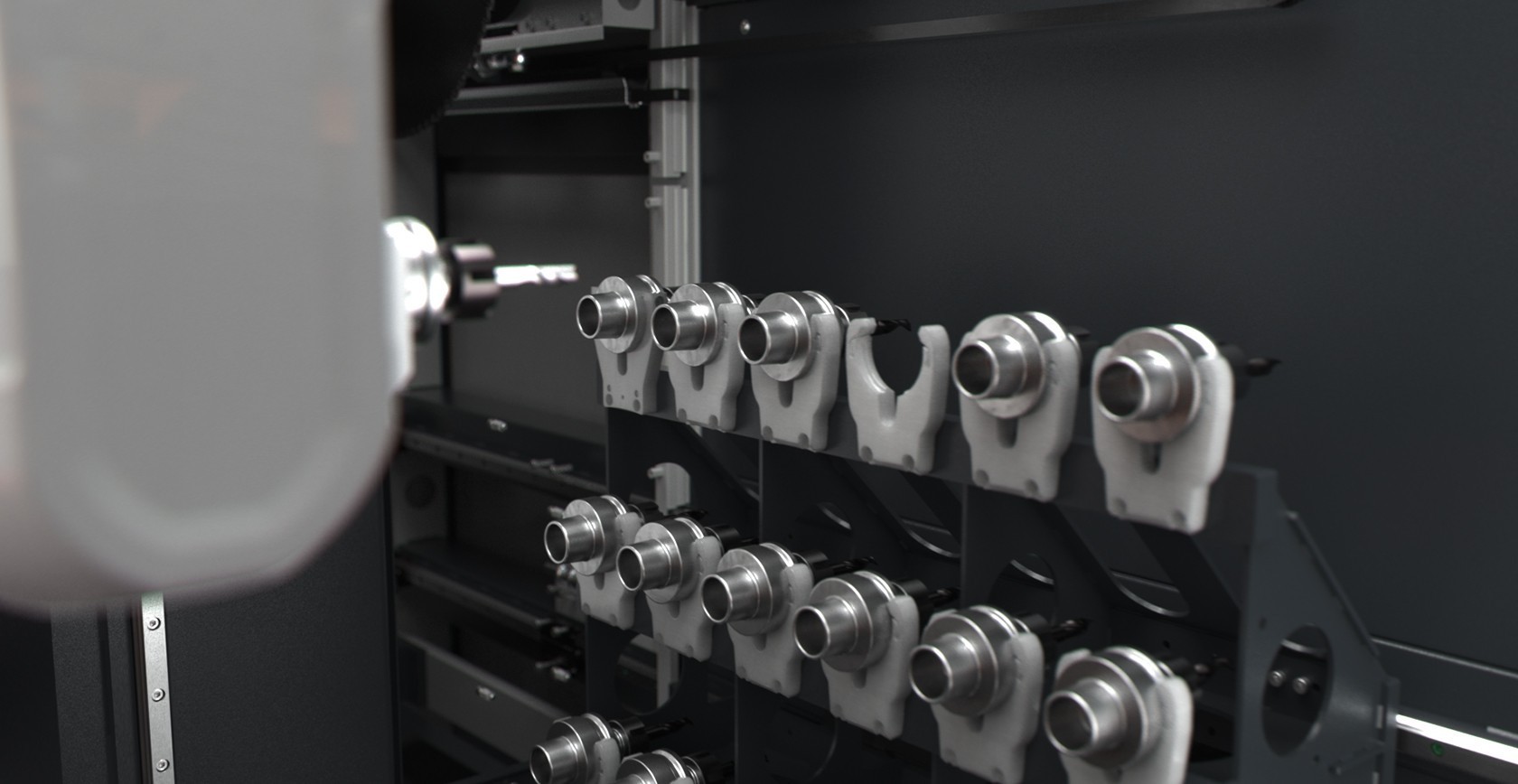

Zásobník nástrojů

Zajišťuje krátké časy výměny nástrojů: 18místný (3 řady po 6 nástrojích) integrovaný horizontální pojízdný zásobník nástrojů

Robustní a stabilní portálová konstrukce v moderním designu

Vysoká přesnost polohování díky stabilnímu loži stroje a portálu umístěnému na obou stranách

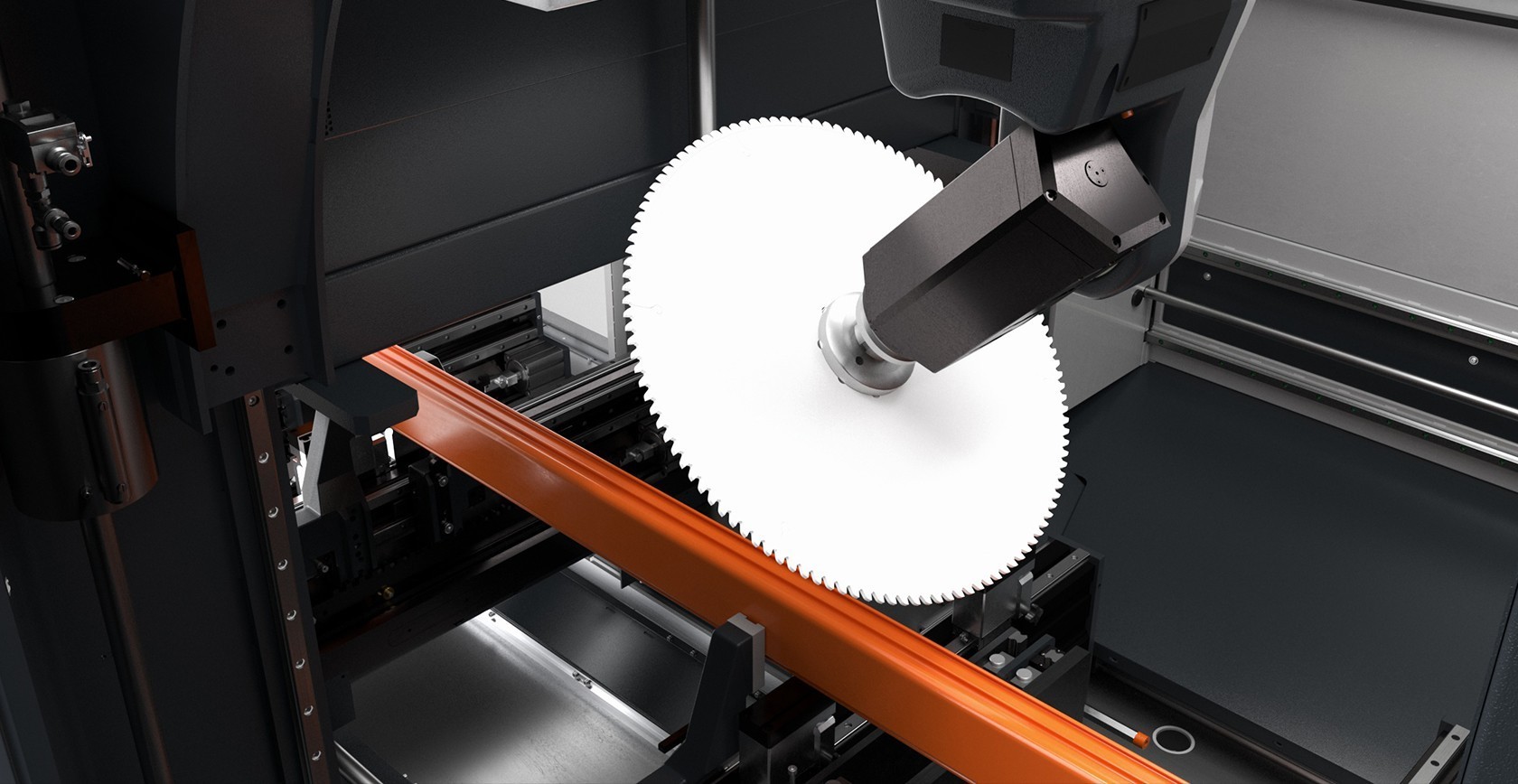

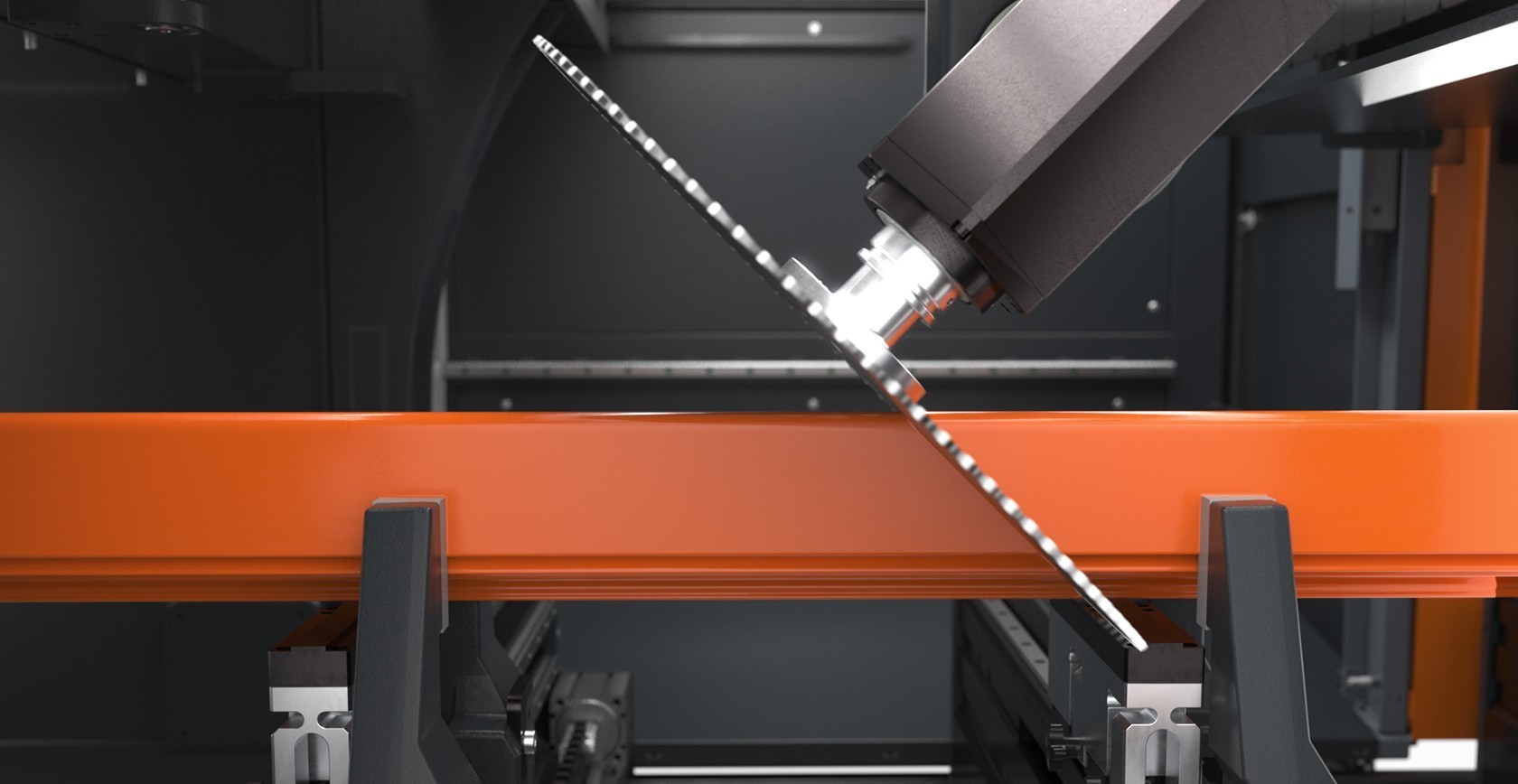

Pilové kotouče

Pojízdný zásobník nástrojů nabízí prostor až pro dva pilové kotouče o průměru 254 až 500 mm

Optimální obráběcí cykly

Maximální flexibilita: Přiřazení nástrojů, detekce kolizí a nastavení upínek probíhají automaticky

Rychlé a jednoduché polohování upínek

Samostatně pojízdné upínky s rychlým nastavením / posun upínek s osou V

Malá výška stroje

Nízké nároky na prostor díky vnitřní ose Z a energetickému řetězu

Čisté a effektivní řešení pro odpad

Dopravník třísek je integrovaný do lože stroje

Technické údaje

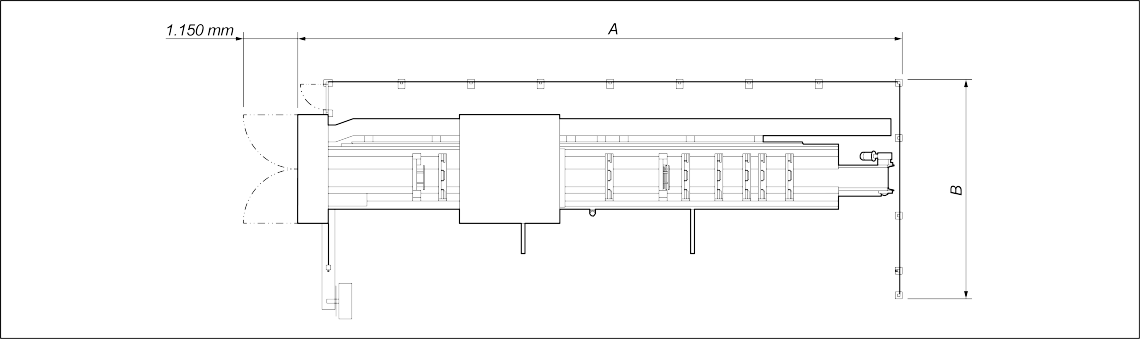

LAYOUT

SBZ 145
Celková délka (A) (mm)	12.060
Hloubka (B) (mm)	4.587
Výška (mm)	2.450
Hmotnost (kg)	10.300

Celkové rozměry a hmotnost se mohou lišit v závislosti na konfiguraci výrobku

DRÁHY POJÍŽDĚNÍ OS

OSA X (mm)

7.500

OSA Y (mm)

1.300

OSA Z (mm)

730

OSA A

-110° / +110°

OSA C

-182° / +182°

FRÉZOVACÍ VŘETENO

Max. výkon na S1 (kW)

Max. otáčky (ot./min.)

24.000

Upínací kužel nástrojů

HSK 63F

ZPŮSOB PROVOZU

Kyvadlový režim s 2 dorazy vlevo

Tyčový program

BEZPEČNOSTNÍ ZAŘÍZENÍ A OCHRANY

Boční ochrana přístupu (plot / ochranný panel)

Ochrana přístupu z přední strany (světelná clona / laser)

Ochranné zařízení zadní strany (plot)

OBRÁBĚNÉ STRANY

Přímo s nářadím (vpředu/nahoře/vzadu, konce)

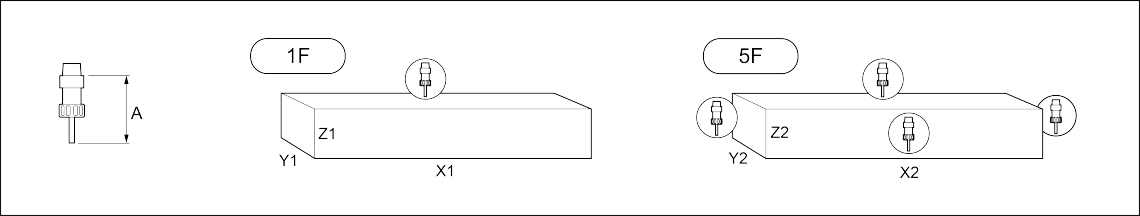

PRACOVNÍ ROZSAH

1F = obrábění na 1 straně 5F = obrábění na 5 stranách

		A	X1	Y1	Z1	X2	Y2	Z2
SBZ 145 - 7,5 m	jednotlivý kus	145	7.500	560	350	7.500	560	350
	kyvadlový provoz	145	3.250	560	350	2.900	560	350

Rozměry v mm

AUTOMATICKÝ ZÁSOBNÍK NÁSTROJŮ

Zásobních nástrojů pojízdný

OSA U (výměník nástrojů)

Druh zásobníku: lineární měnič

Počet nástrojů ve standardním zásobníku nástrojů

Počet speciálních nástrojů v zásobníku nástrojů: pilové kotouče

Umístění nástroje v zásobníku rovina 1 (až D=100mm a L=210mm)

Umístění nástroje v zásobníku rovina 2 (až D=63mm a L=210mm)

Umístění nástroje v zásobníku rovina 3 (až D=63mm a L=145mm)

UPNUTÍ KUSŮ

OSA V (samostatné posouvání upínek)

Počet upínek

Max. počet přídavných upínek s max. délkou pojezdu

POLOHOVÁNÍ PROFILŮ

Počet materiálových dorazů (upínací poloha vlevo)

Zastavení materiálu v poloze 2 (je připojené k upínce)

Included

Available
