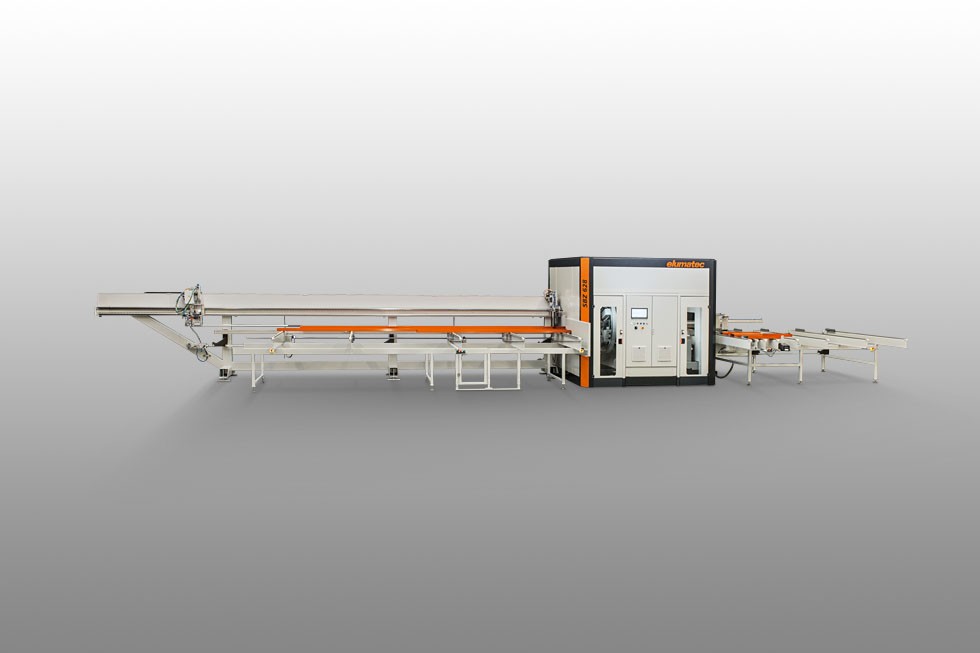

SBZ628 XL

SBZ 628 XL modelinde, profil kesitine bağlı olarak 1.500 - 7.600 mm arasındaki uzunlukta beş ile on arasında profil yerleştirilebilir. SBZ 628 XL, standart olarak beş destek salıncağı ve sekiz kaldırma makarasıyla donatılmıştır. Tüm modellerde, destek salıncakları ve kaldırma makaraları opsiyonel olarak dokuz adede çıkartılabilir. Kalan parça işleme, SBZ 628 XL'deki yükleme magazini üzerinden ve kalan parça ölçümü (opsiyon) kullanılarak tam otomatik şekilde gerçekleşir.

5,5 kW tahrik gücüne sahip 4 eksen testere ünitesi, 22,5° ile 127,5° arasındaki ayırma kesimleriyle 1.050 x 720 x 400 mm'lik bir hareket alanına sahiptir. Daha sonra, 0° - 360° arasında kademesiz döner kesimler mümkün olur. Bu sırada, çeşitli kertmeli kesim ve ayırma kesimi stratejilerini profilin üç tarafından uygulama serbestliği sağlarlar. Plaka sabitleme mekanizmaları iş parçasını mutlak düzeyde güvenli şekilde sabitler; çünkü mekanizmaların dar modeli sayesinde, servo eksenle kademesiz olarak ayarlanabilen sabitleme mesafesi son derece kısalır. İndirilebilen tezgah plakaları, profillerin sorunsuz şekilde taşınmasını garanti eder.

Tutucu sistemi, doğrusal servo tahrik sayesinde karmaşık profil kesitlerini de en kısa süre içinde doğru işleme pozisyonuna getirir. SBZ 628 XL'deki profile özel parametreler aracılığıyla, motorlu şekilde yükseklik ve yanal ayarı yapılabilen tutucu sistemi otomatik olarak hizalanır. SBZ 628 XL, ek olarak bir 360° kademesiz döndürme fonksiyonuna sahiptir.

Profil kesiti üzerine esnek şekilde yerleştirilebilen sekiz mil, 0° ile 360° arasındaki her açı kombinasyonunda profilleri işleyebilir. Servo eksenin geçiş alanı ve hareket bölgeleri geniş şekilde boyutlandırıldığı için, daha büyük kesitler de esnek şekilde işlenebilir. İşleme, tercihe bağlı olarak bastırıcı X ekseni ile "hareketli" veya kalın duvar kalınlıklarında ikinci X ekseni ile sabit şekilde gerçekleşir. Bu sırada profil, bastırıcı X ekseni üzerinden konumlanır ve kombi bağlama sisteminin plaka sabitleme mekanizmasının yardımıyla sabitlenir. Makaralı mengene, mükemmel bir freze sonucu elde etmek için bağlama mesafelerini azaltır. Önden kolayca ulaşılan işleme bölümü ve HSK-C 40 takım tutucu, gerekmesi durumunda makinenin hızlı şekilde dönüştürülmesine olanak sağlar.

Tüm modellerde, bir dış tutucu, işlenen profilleri malzemeyi koruyarak boşaltma bandına bırakır. Kesme sırasında dış tutucuları pozisyona getiren bağlama sistemi, çok kısa uzunluklarda da kontrollü bir aktarmayı ve iyi parçaların tanımlı şekilde dışarı çekilmesini garanti eder. Gerekirse, profil kılavuz makaraları ve bağlama plakaları, bir hızlı değiştirme sistemi üzerinden özel profil formlarına uyarlanabilir. Manüel yerleştirme moduyla daha karmaşık profilleri özel olarak otomatik işlenebilir ve kesilebilir.

Makaralı mengeneler, profili güvenilir şekilde ve tam otomatik olarak sabitler. Mengeneler tüm profil uzunluğu boyunca hareket ettirilebilir ve işleme çevrimi sırasında da ayarlanabilir. Bu sayede, profil toleranslarını dengeleyebilirler ve "zor" geometrili profiller de dahil olmak üzere çok farklı profilleri mükemmel şekilde bağlayabilir ve sabit tutabilirler.
