DG102-P


home / a'dan Z'ye ürünler / D

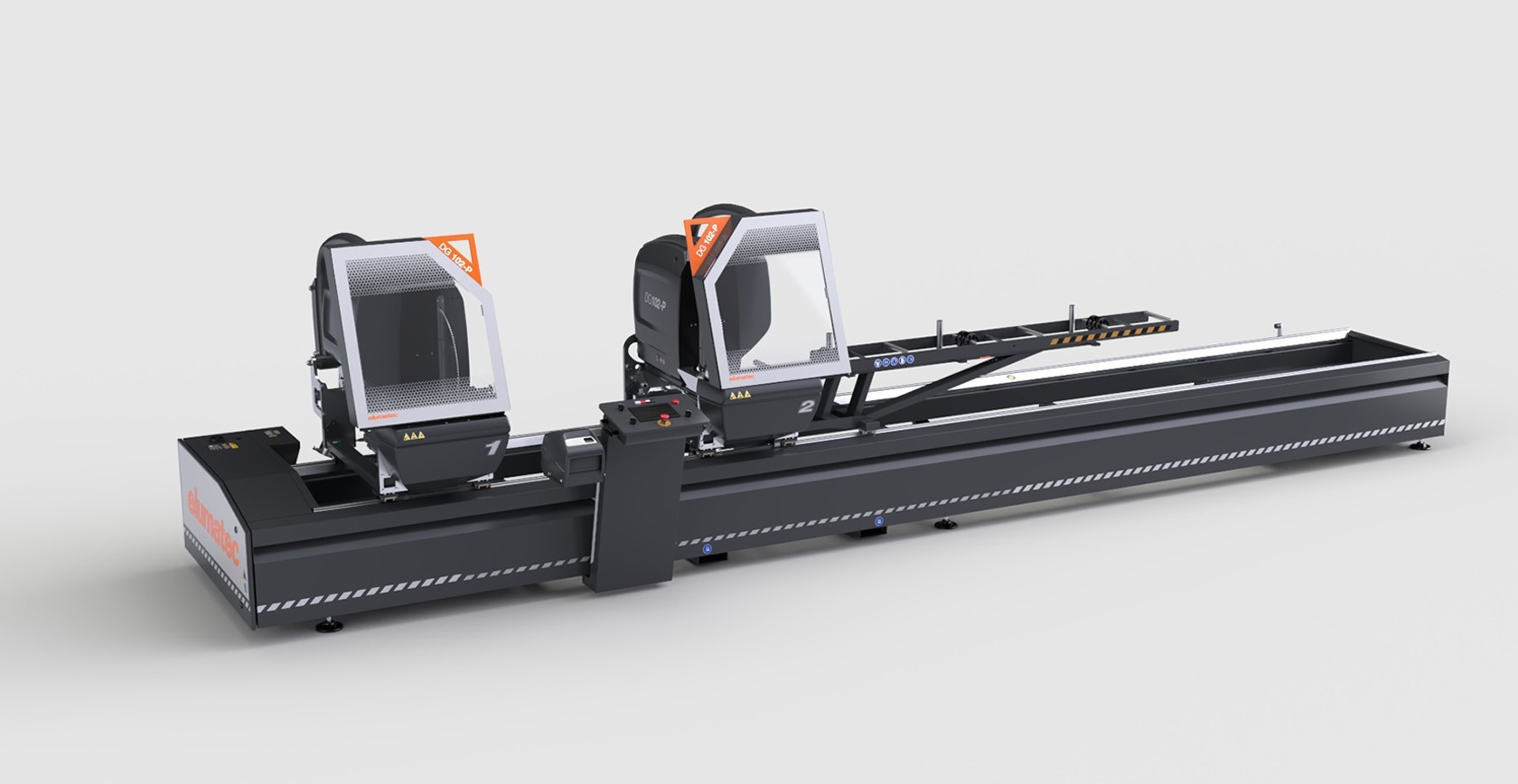

Sayısal kontrol tarafından idare edilen fırçasız motor aracılığı ile otomatik hareketli kafalı çift başlıklı kesici. Kesme ünitelerinin iki sabit konumdaki pnömatik eğimi 90° ile 22°30’ (harici) arası ya da ara açıların mekanik ayarına imkan veren isteğe bağlı sistem. Oleo –pnömatik bıçak ilerlemesi.

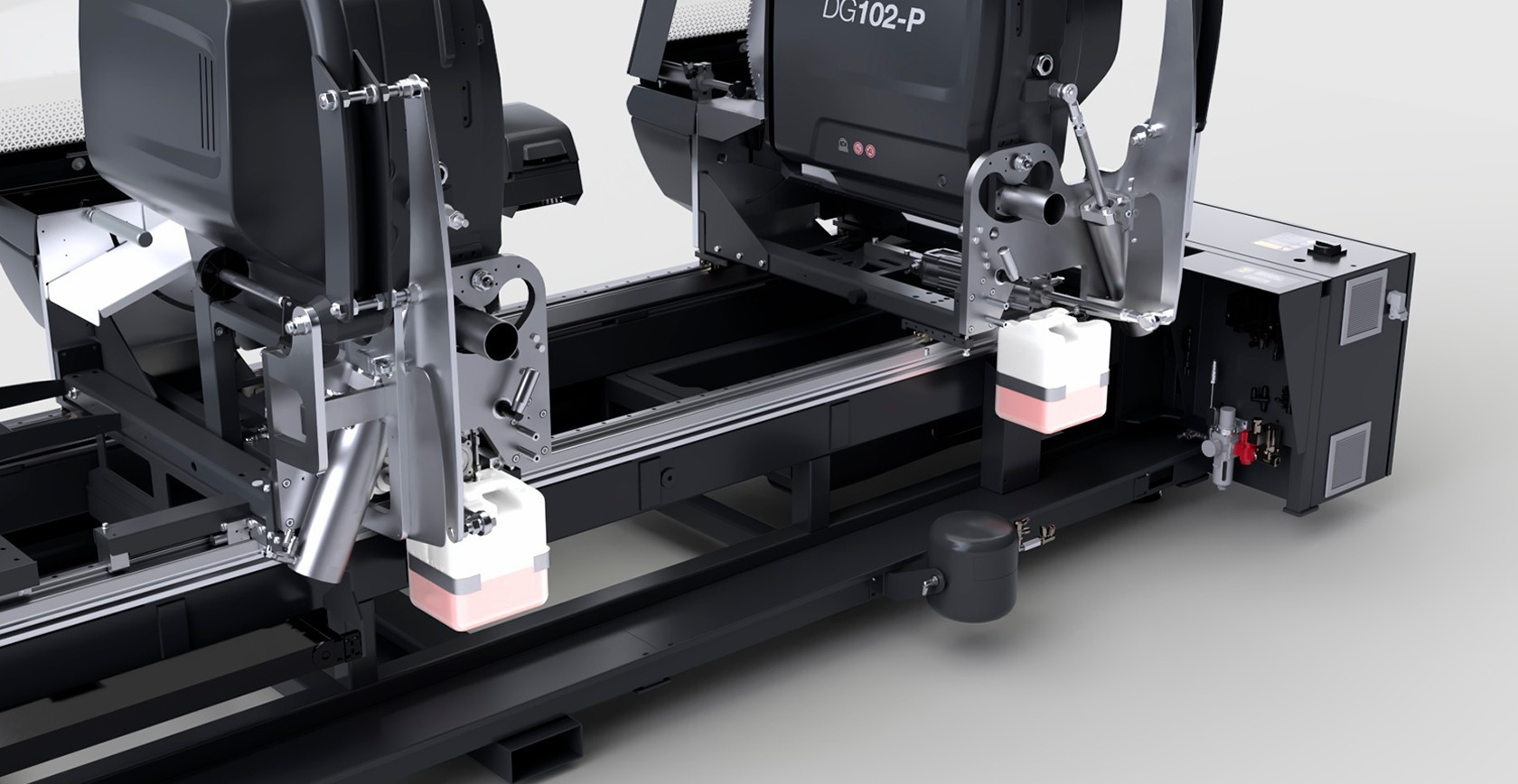

Profil kilitleme
Kesim profilinin sabitlenmesi, iki yatay baskı elemanı sayesinde büyük bir hassasiyet ve emniyet içinde gerçekleşir. Düşey yönde kilitleme için, özellikle de özel kesimler için, profilin düşey yönde kilitlenmesini sağlayan, patentli bir yatay iticiler sistemi mevcuttur. Elle yerleştirilen bir ara destek, uzun parçalar kesildiğinde profili desteklemektedir.

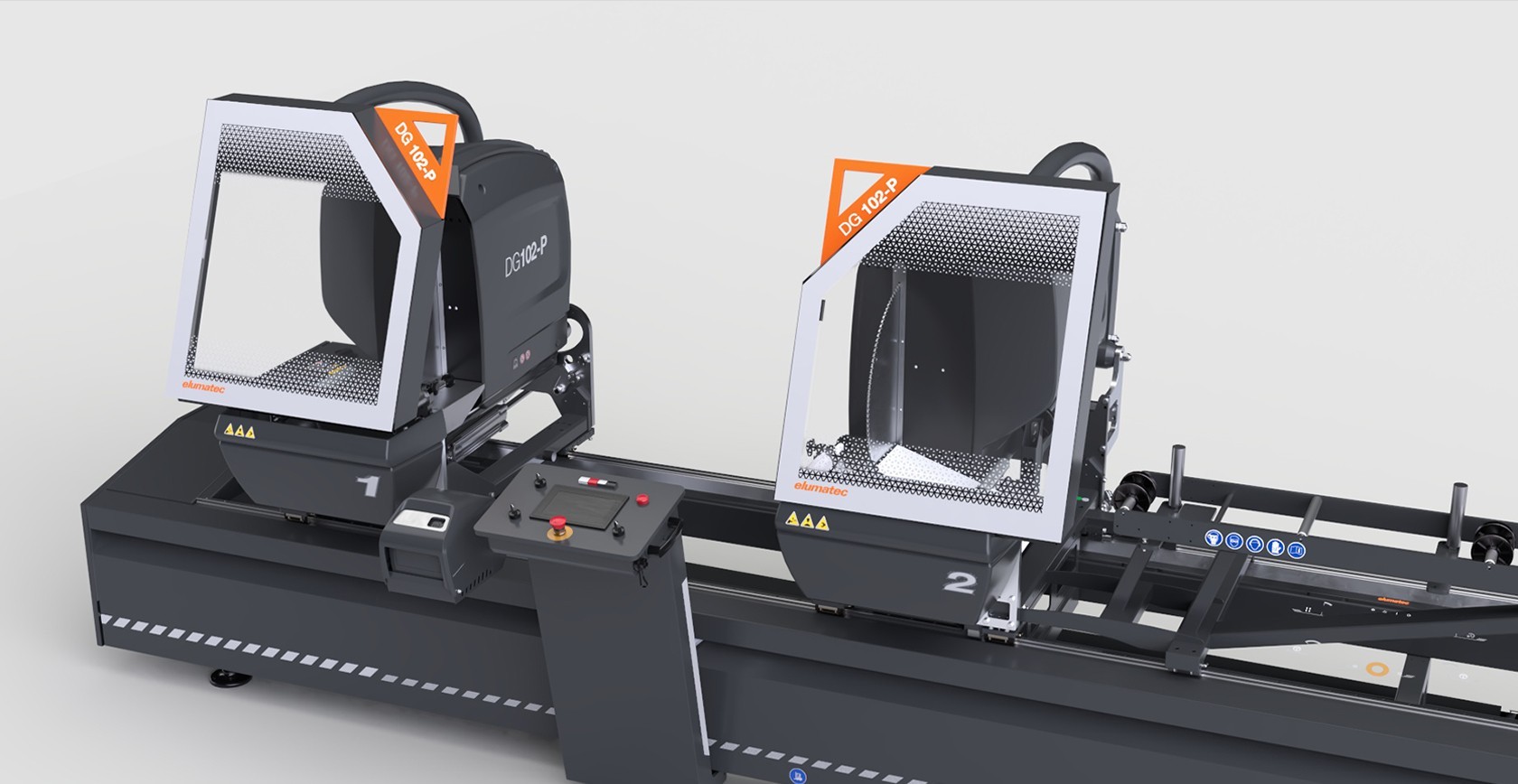

Kafa Muhafazaları
Kesim ünitelerinin üzerine kurulmuş olan otomatik hareketli iki yerel siper çalışma alanını korumaktadır. Çizilmez polikarbonattan imal edilmiş olup açma ve kapanma hareketleri kesim döngüsünün uygun aşamalarında otomatik olarak gerçekleşmektedir ve pnömatik silindir tarafından idare edilmektedir.
Yükleme ve boşaltma
Yükleme ve boşaltma amacı ile kesici, hareketli başlık üzerinde standart merdaneler ile donatılmıştır. İsteğe bağlı olarak merdaneler, artık çubuğun sabitlenmesi amaçlı ilave mengene ile işlenen profil kalınlığını elektronik olarak ölçen cihazla donatılmıştır; bu cihaz, kesim yüksekliğinin profilinin reel boyutuna göre düzeltilmesini, yüzeysel işlemelerden kaynaklanan toleransın gözetilmesini mümkün kılmaktadır.
Kontrol
Makinenin ön tarafı boyunca yer alan rulmanların üzerindeki kayar desteğe monte edilen kontrol paneli, hareketli başlıkların gerçekleştirilecek kesimin özelliklerine göre doğru konumlandırımalarına imkan vermektedir. 7” dokunmatik ekranı ve tamamı bu makine için kişiselleştirilmiş yazılımı ile özel fonksiyonlar bakımından oldukça zengindir. Kesim listelerinin oluşturulmasıyla, fireler azaltılarak ve parça yükleme-boşaltma süreleri kısaltılarak çalışma döngüsü optimize edilir.
Ara eğimlerin ayarlanması (Opsiyonel)
Standart versiyon, durdurucuların mekanik olarak önceden ayarlanması ile 45° ve 22°30’ kesimlere imkan vermektedir. İsteğe bağlı olarak tedarik edilebilen kesim ünitelerinin ara açıların tamamındaki eğimini elle ayarlama sistemi, gönye dışı kesimlerde son derece faydalı olan manüel çark aracılığı ile ara açıların ayarlanması mümkündür.
DG102-P Profil kilitleme elumatec
DG102-P Kafa Muhafazaları elumatec
DG102-P Yükleme ve boşaltma elumatec
DG102-P Kontrol elumatec
DG102-P Ara eğimlerin ayarlanması elumatec
Teknik Bilgiler arrow_drop_down
MAKİNE ÖZELLİKLERİ
X ekseninin elektronik kontrolü

X ekseni konumlandırma hızı (m/dak)

Mutlak manyetik şeritli doğrudan ölçüm sistemi ile mobil kafa konumu okuma

Pnömatik kafa yatırma

Harici eğme

Pozisyonun dijital gösterimi ile ara açıların mekanik ayarı

Hidropnömatik bıçak besleme

Ayarlanabilir bıçak besleme hızı

Modele göre etkili kesim (mm)

Semente karbür bıçak

Bıçak çapı (mm)

Kanat motor gücü (kW)

Elektronik profil kalınlık ölçer

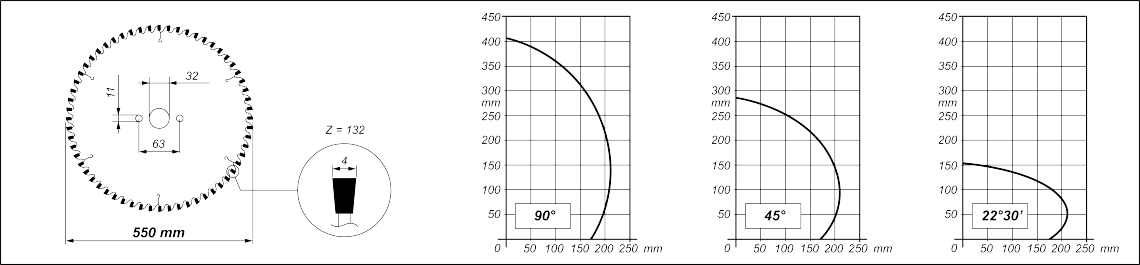

KESİM DİYAGRAMI

GÜVENLİK CİHAZLARI VE KORUMALARI
Pnömatik olarak çalıştırılan ön yerel koruma

PROFIL KONUMLANDIRMA VE SIKIŞTIRMA
Düşük basınç cihazlı bir çift yatay pnömatik mengene

Bir çift yatay dikey mengene

Bir çift ek yatay mengene

Manuel olarak konumlandırılmış profil ara destekler

Mobil kafa üzerindeki makaralı konveyör (mm)

Makaralı konveyörde profil desteği için ek mengene

YAĞLAMA VE EMME

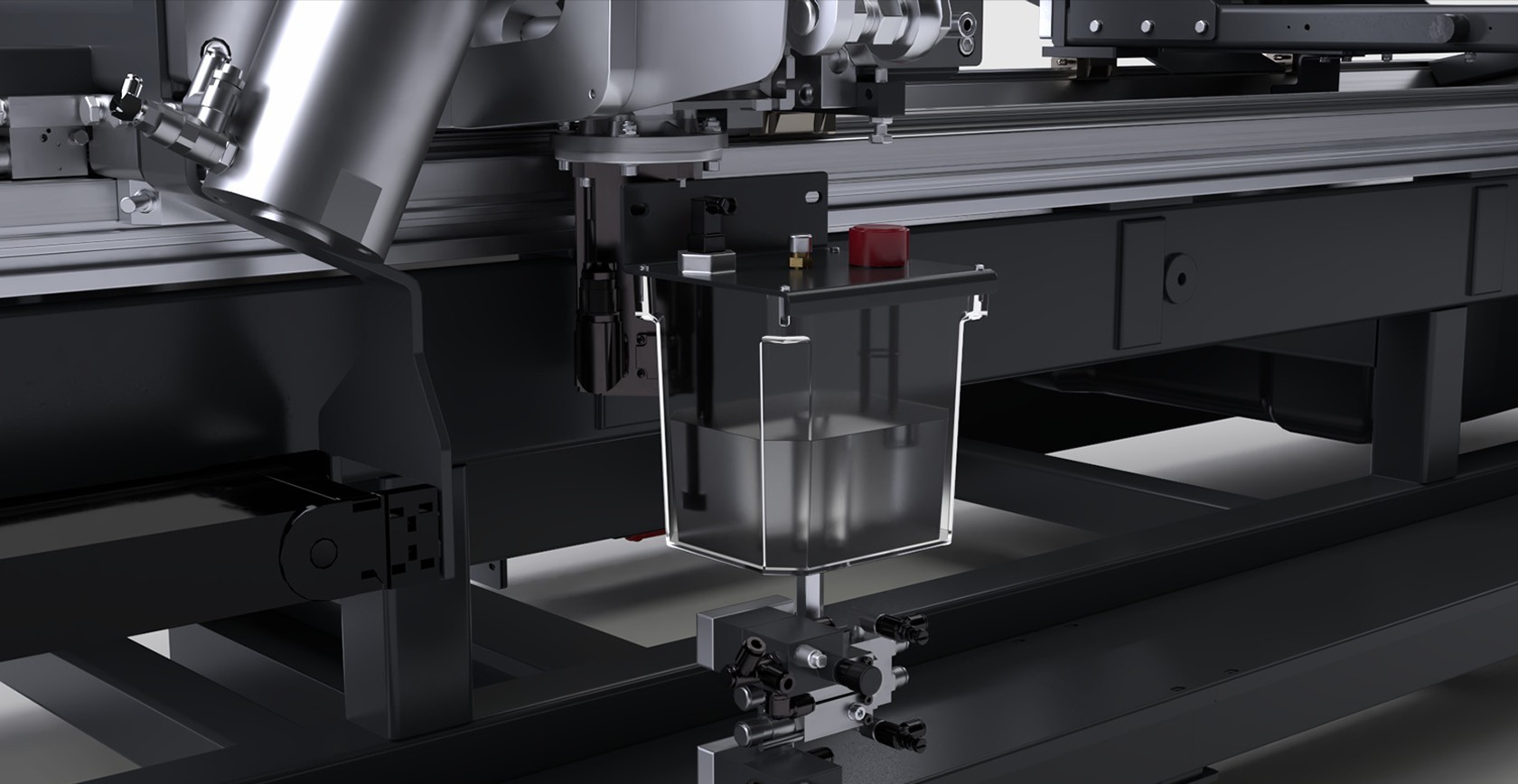

Su ve yağ emülsiyonlu mikro sis yağlama sistemi

Harici aspiratörün otomatik olarak çalıştırılması için hazırlık

Talaş ve kısa kesimler çıkarılabilir çekmeceler

Talaş tahliyesi için tarama sistemi

FONKSİYONLAR
Tekli kesimler gerçekleştirin

Ara açı kesimlerinin gerçekleştirilmesi

Kesim listelerinden döngüsel kesintilerin gerçekleştirilmesi

Özel kesim fonksiyonu PRO (daha uzun, daha kısa, yivli ve kama kesim)

Dahil
Mevcut
