Купол нового Лувра в Абу-Даби

Венец интеллектуальных технологий обработки профилей elumatec

Мюлакер. 11 ноября 2017 года состоялось открытие Лувра в Абу-Даби. Этот грандиозный во всех отношениях музей является данью уважения Франции арабскому миру. Новый дворец искусств украшает импозантный купол, который буквально парит в воздухе, если взглянуть на него в конце променада. Он стал венцом интеллектуальных технологий обработки профилей компании elumatec AG из Мюлакера, Баден-Вюртемберг.

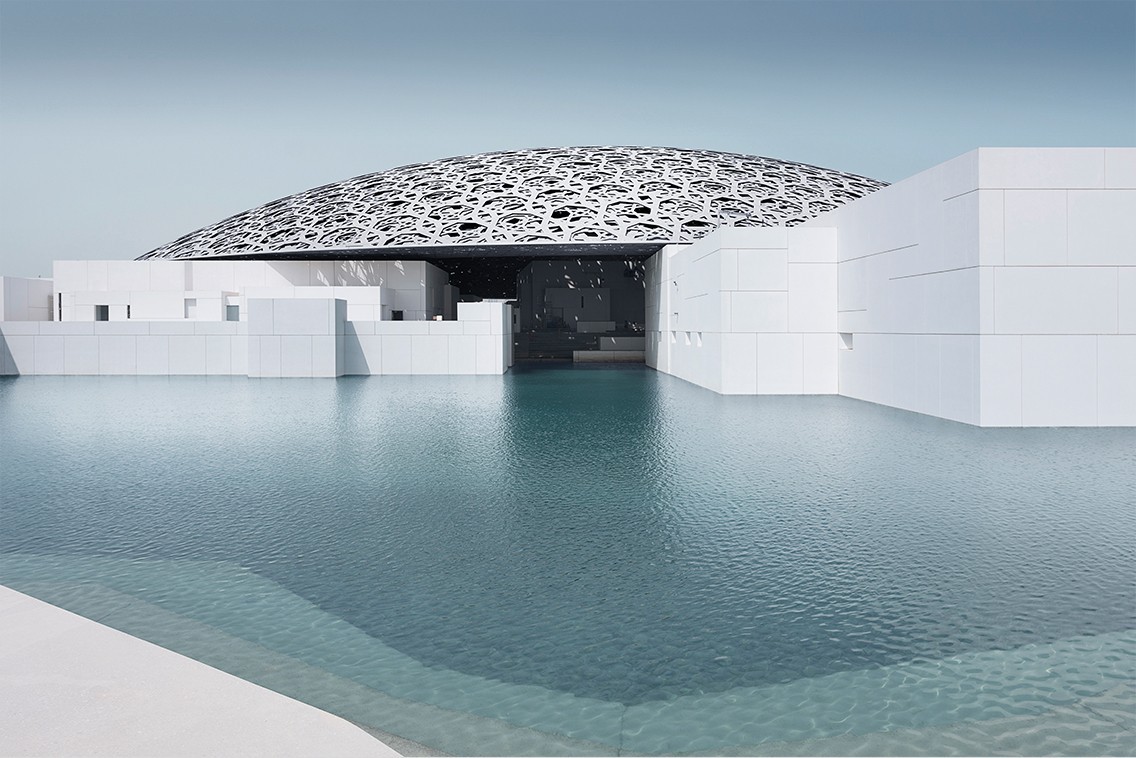

Идея создания музея-побратима парижского Лувра была закреплена межправительственным соглашением 2007 года,

подписанным правительствами столицы ОАЭ Абу-Даби и Франции.

Фото: TDIC дизайн-ателье Жана Нувеля/Mohamed Somji

Музейный комплекс – уникальный мир между землей и водой

Идея создания этого футуристического музейного комплекса принадлежит французскому архитектору Жану Нувелю. Его язык форм подчеркивает желание обеих стран Объединенных Арабских Эмиратов (ОАЭ) и Франции создать универсальный музей, в котором будут объединены все культуры. В выбранной свободной форме он черпал вдохновение в наблюдениях за стихиями света и теней, отражения, движения и покоя, а также в преобладающем климате. В результате на стыке между землей и водой возник восхитительный и уникальный мир, в котором государство может показать свою историю, свою цивилизацию, свою географию и свои культуры.

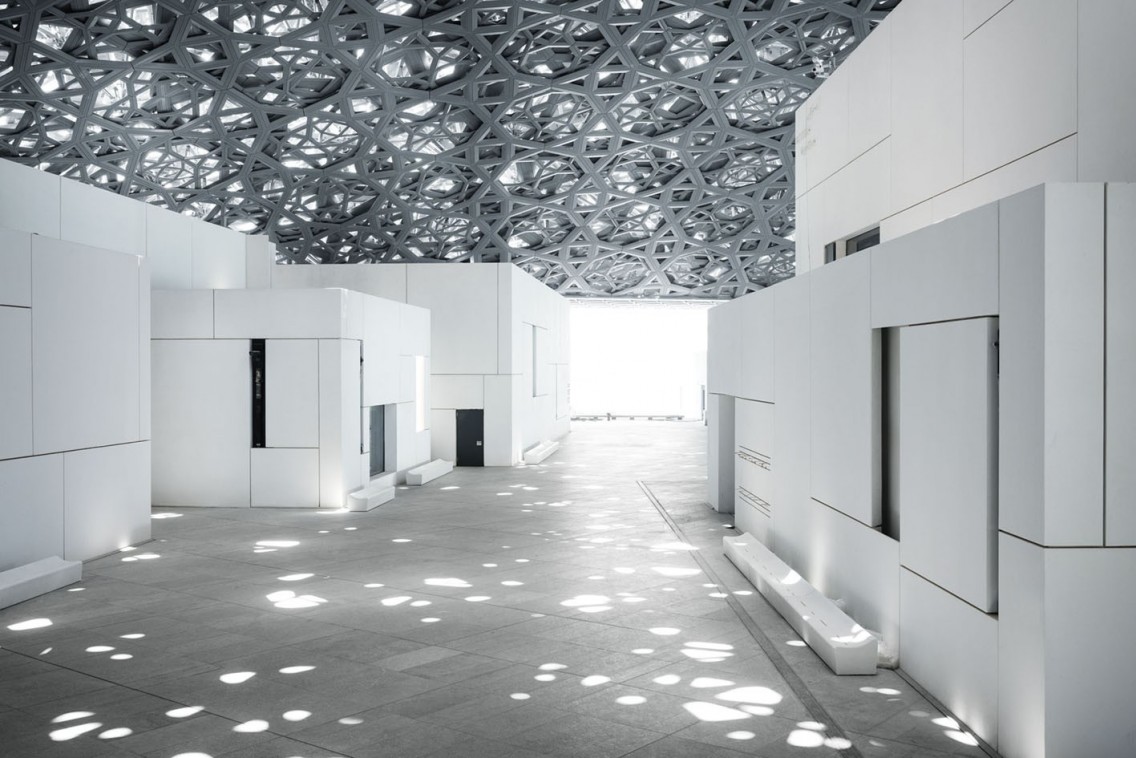

Наблюдатель воспринимает эти восхитительные эффекты как своеобразный „дождь из света“,

который полностью захватывает его внимание и делает пребывание в Лувре  абсолютно незабываемым событием.

Фото: TDIC дизайн-ателье Жана Нувеля/Mohamed Somji



Купол – феноменальная по своей сложности и эффектности конструкция

Купольные сооружения в арабской культуре имеют многолетние традиции и символический смысл (мавзолей, мечеть и медресе). Здесь на острове Саадият этот символизм благодаря Жану Нувелю приобрел новую трактовку с помощью инновационных материалов. Кроме того, отличительной чертой купола Лувра в Абу-Даби стала завораживающая инсценировка „света и движения“.

На первый взгляд кажущееся хаотичным, однако на самом деле тщательно продуманное расположение геометрических отверстий должно напоминать сложенные друг на друга пальмовые листья, которые традиционно используются в ОАЭ в качестве кровельного материала.

Фото: TDIC дизайн-ателье Жана Нувеля/Mohamed Somji

Конструкция купола диаметром 180 м покоится на четырех опорах, расположенных на расстоянии 110 м друг от друга. Высшая точка находится на высоте 40 м над уровнем моря. В ночное время купол образует балдахин в общей сложности из 7850 звезд, которые видны как внутри здания, как и снаружи. Сложная „звездная“ конструкция состоит из восьми уровней смещенных стальных и алюминиевых модулей, имеющих разные размеры и разные углы наклона.

В общей сложности купол состоит из восьми конструктивных уровней, три из которых (вид сверху и снизу)

были выполнены из смещенных алюминиевых профилей, различающихся по размеру, расположению и геометрии.

Фото: elumatec AG, Мюлакер

Международное сотрудничество, основанное на доверии – Залог эффективной реализации амбициозного проекта

За разработку этого экстраординарного строительного проекта взялась известная своими бескомпромиссными решениями в сфере стальных сооружений компания Waagner Biro из Вены/Австрия. Заказ на изготовление элементов купола получило расположенное в Абу-Даби предприятие-партнер elumatec - фирма White Aluminium. Чтобы превратить архитектурную задумку в реализуемое и эффективное производственное решение, потребовалось тесное взаимодействие разработчика проекта Waagner Biro, Вена/Австрия, с производителем интеллектуальных обрабатывающих центров, elumatec AG из Мюлакера/Баден-Вюртемберг.

Примерно две трети всей площади музейного комплекса закрывает купольная конструкция, диаметр которой составляет 180 метров.

Изюминкой купола Лувра в Абу-Даби является инсценировка „света и движения“ в любое время дня и ночи.

Фото: TDIC дизайн-ателье Жана Нувеля/Mohamed Somji

Всесторонняя поддержка при рабочем проектировании и подготовке производства - стандартный подход к делу в компании elumatec

Помощь elumatec AG, оказанная подрядчику, заключалась не только в приобретении и наладке соответствующего производственного оборудования, но и в предоставлении комплексной сервисной поддержки. Техническая поддержка по проекту строительства Лувра в Абу-Даби охватывала все этапы производственного процесса, от виртуального решения конфликтных моментов и цифровой обработки данных, фазы тестирования и рекомендаций по монтажу подходящего для такой технической задачи обрабатывающего центра до логистического обеспечения и периодического наблюдения за производством на месте у заказчика, где наряду с обработкой профилей впоследствии выполнялась окончательная сборка отдельных элементов.

На модели в натуральную величину 1:1 хорошо видна сложность конструкции купола,

изготовленной на обрабатывающем центре elumatec SBZ 151 Flexium+.

Фото: elumatec AG, Мюлакер

SBZ 151 Flexium + – идеальный обрабатывающий центр для работы со сложными профилями

Чтобы воплотить в жизнь столь грандиозный архитектурный проект, технические специалисты elumatec AG смонтировали два идентичных обрабатывающих центра модели SBZ 151 Flexium+ на предприятии White Aluminium в Абу-Даби. Речь в данном случае идет о 5-осевом обрабатывающем центре, который был сконструирован для эффективной и рациональной обработки алюминиевых и тонкостенных стальных профилей. Все рабочие операции на станке SBZ 151 Flexium+, такие как фрезерование, сверление, нарезание резьбы, фрезерование резьбы, клиновые вырезы и распил выполняются на неподвижной профильной заготовке для предотвращения повреждения поверхности профиля. Профиль при этом обрабатывается одновременно со всех шести сторон. Подвижные магазины для инструментов обеспечивают короткое время смены инструментов, за счет чего достигаются оптимальные циклы обработки.

За дело взялся обрабатывающий центр, идеально подходящий для решения сложных задач по обработке профилей, elumatec SBZ 151 Flexium+.

Фото: elumatec AG, Мюлакер

eluCad – удобное в работе программное обеспечение для оптимизированного внедрения проектных решений на производстве

За управление центром SBZ 151 Flexium+ отвечает программный пакет eluCad, интеллектуальное программное решение, разработанное дочерней структурой elumatec – фирмой elusoft, для эффективного программирования без привязки к конкретному станку. Данный ориентированный на пользователя программный продукт устроен так, что пользователю не нужно самому программировать код ISO – ему нужно лишь ввести свои данные в графическую оболочку с понятной структурой. Программирование выполняется через автоматизированный интерфейс CSV.

Для рабочего проектирования и последующей подготовки производства разработчик проекта предоставил необходимые файлы CSV, из которых в компании elumatec AG были взяты необходимые параметры. На базе этих исходных данных был создан в общей сложности 21 мастер-файл, после чего производственные данные для примерно 500000 профильных деталей были переданы в программу eluCad. После тестирования на предприятии в Мюлакере начались работы по подготовке производства.

Здесь компания elumatec AG установила два идентичных обрабатывающих центра модели

SBZ 151 Flexium+ для производства компонентов купола.

Фото: elumatec AG, Мюлакер

Результат выдающейся совместной работы на международном уровне

Этот неординарный архитектурный шедевр Жана Нувеля является одним из самых амбициозных культурных проектов в мире. Он также служит подтверждением выдающейся совместной работы партнеров по проекту: Waagner Biro в Австрии, White Aluminium, компании-партнера elumatec AG в ОАЭ и elumatec AG в Германии. sr

Детальный снимок звездного модуля, входящего в состав купола, состоящего примерно из 7800 полных звезд

Фото: elumatec AG, Мюлакер





Всего здесь было соединено вместе более 500000 одиночных деталей.

Фото: elumatec AG, Мюлакер



Окончательная сборка купола на предприятии White Aluminium в Абу-Даби. Фото: elumatec AG, Мюлакер	Отдельные звезды имеют разные размеры. Показанный элемент имеет высоту прибл. четыре метра. Фото: elumatec AG, Мюлакер



О elumatec AG

Компания elumatec AG является крупнейшим мировым производителем станков для обработки алюминиевых, пластиковых и стальных профилей. Широкий ассортимент продукции концерна сможет удовлетворить потребности как небольших компаний, так и крупных промышленных предприятий по обработке профилей. Изготовленные по специальному заказу и модульные концепции станков позволяют при этом в любой момент подобрать гибкие и индивидуальные отраслевые решения для всех групп клиентов. Компания со штатом из почти 700 сотрудников, головной офис которой расположен в швабском городе Мюлакер, была основана в 1928 году, имеет дочерние структуры и торговые представительства в более чем 50 странах мира, а в 2016 году смогла выйти на оборот в размере более 125 млн. евро.
