DG142 XL


Piła dwugłowicowa

home / produkt od a do z / D
  • Możliwość cięcia na wymiar zewnętrzny we wszystkich wariantach
  • Idealna maszyna do produkcji wielkoseryjnej, cięcie pod kątem 90° i 45°
  • Seryjnie wyposażona w tarcze pił i osłony ochronne
  • Standardowo z wyświetlaczem cyfrowym E 190 i regulacją pokrętłem
  • Pionowe pneumatyczne dociski mocujące



Warianty długości cięcia

  • 3000 mm
  • 4500 mm
  • 6000 mm
  • 7500 mm
  • Inne długości na zamówienie!



Opcje

  • Regulacja kąta ręcznie na każdy zespół, cyfrowo
  • Uzupełnienie oprogramowania do E 590: Program optymalizacji, moduł oprogramowania do obcinania i cięcia długości nadmiarowych w E 590 i E 390 w standardzie
  • Drukarka etykiet przy wersji z E 390 i E 590
  • Przesuwne międzypodpory do długich profili
  • Dociski mocujące
  • Ogranicznik słupka i nacinania
  • Odsysacz wiórów
  • Stacjonarny lub współbieżny podajnik rolkowy
  • Tarcze pił
  • Silniki 5,5 kW do obróbki aluminium
  • Posuw hydrauliczny do obróbki aluminium
  • Wysokowydajny płyn chłodzący do obróbki aluminium
  • Dozujące urządzenie natryskowe do obróbki aluminium
  • Taktowanie
  • Ogrodzenie ochronne



Wersje sterowania

  • Ręczna regulacja długości cięcia z wyświetlaczem cyfrowym E 190
  • Sterownik pozycjonowania E 390
  • Komputer sterujący E 590

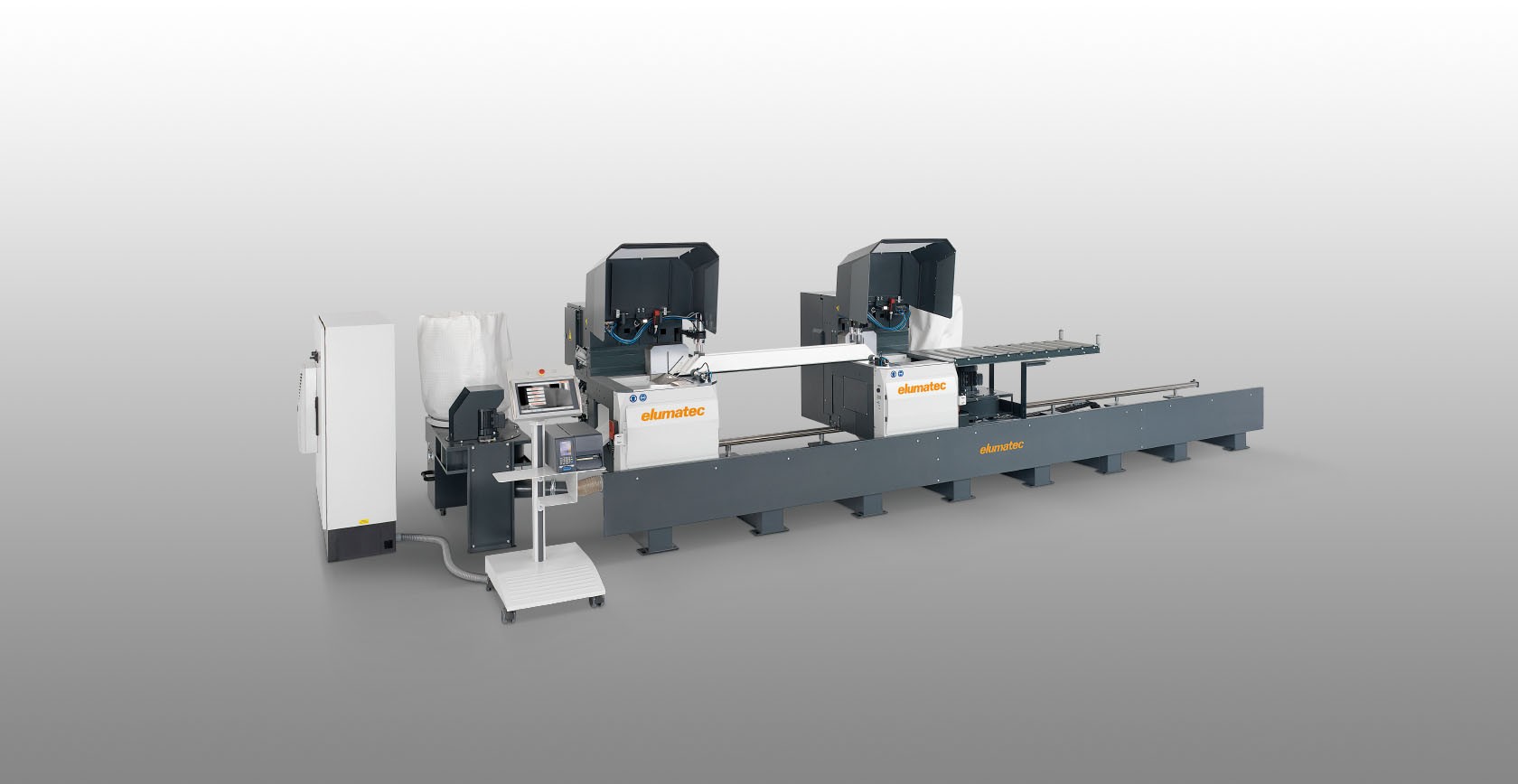

01. Piła dwugłowicowa DG 142 XL
02. Piła dwugłowicowa DG 142 XL
03. Piła dwugłowicowa DG 142 XL
04. Piła dwugłowicowa DG 142 XL
05. Piła dwugłowicowa DG 142 XL
06. Piła dwugłowicowa DG 142 XL
07. Piła dwugłowicowa DG 142 XL

Minimalny wymiar dla cięcia pod kątem 90°: 400 mm

08. Piła dwugłowicowa DG 142 XL

Minimalny wymiar dla cięcia pod kątem 45°: 400 mm

09. Piła dwugłowicowa DG 142 XL

Minimalny wymiar dla cięcia pod kątem 90° z ogranicznikiem krótkiego wymiaru na ruchomym agregacie: 213 mm

10. Piła dwugłowicowa DG 142 XL

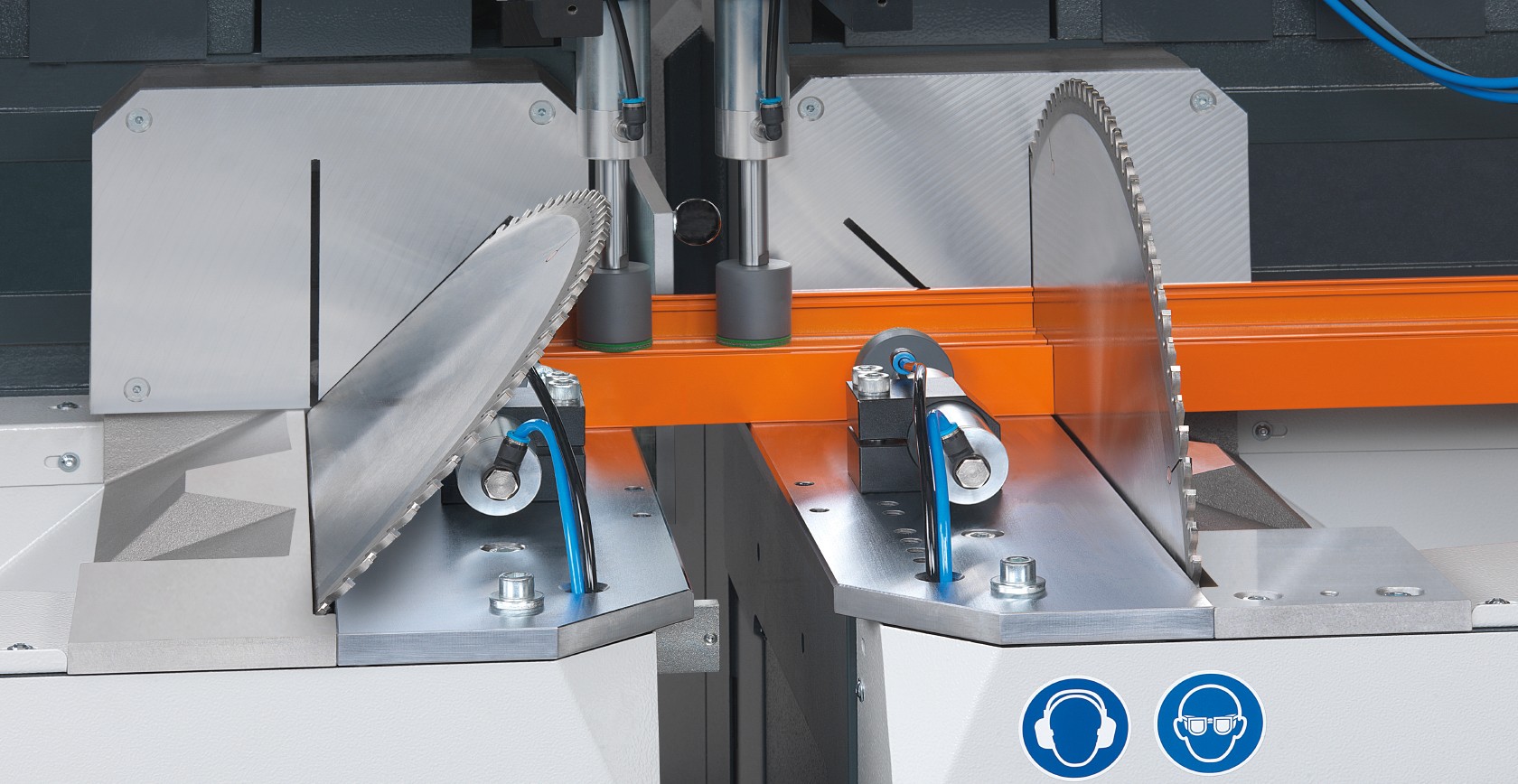

Minimalny wymiar dla cięcia pod kątem 45° z ogranicznikiem krótkiego wymiaru na ruchomym agregacie: 213 mm

11. Piła dwugłowicowa DG 142 XL

Minimalny wymiar dla cięcia pod kątem 90° z ogranicznikiem krótkiego wymiaru na stacjonarnym agregacie: 213 mm

12. Piła dwugłowicowa DG 142 XL

Minimalny wymiar dla cięcia pod kątem 45° z ogranicznikiem krótkiego wymiaru na stacjonarnym agregacie: 213 mm

13. Diagram cięcia DG 142 XL

Zacisk pneumatyczny, suw poziomy = 80



Z = zakres mocowania

14. Diagram cięcia DG 142 XL

Zacisk pneumatyczny, suw poziomy = 140



Z = zakres mocowania

15. Diagram cięcia DG 142 XL

Zacisk pneumatyczny, suw poziomy = 40



Z = zakres mocowania

DG 142 XL 01. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 02. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 03. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 04. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 05. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 06. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 07. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 08. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 09. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 10. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 11. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 12. Piła dwugłowicowa DG 142 XL elumatec
DG 142 XL 13. Diagram cięcia DG 142 XL elumatec
DG 142 XL 14. Diagram cięcia DG 142 XL elumatec
DG 142 XL 15. Diagram cięcia DG 142 XL elumatec
Dane techniczne arrow_drop_down
