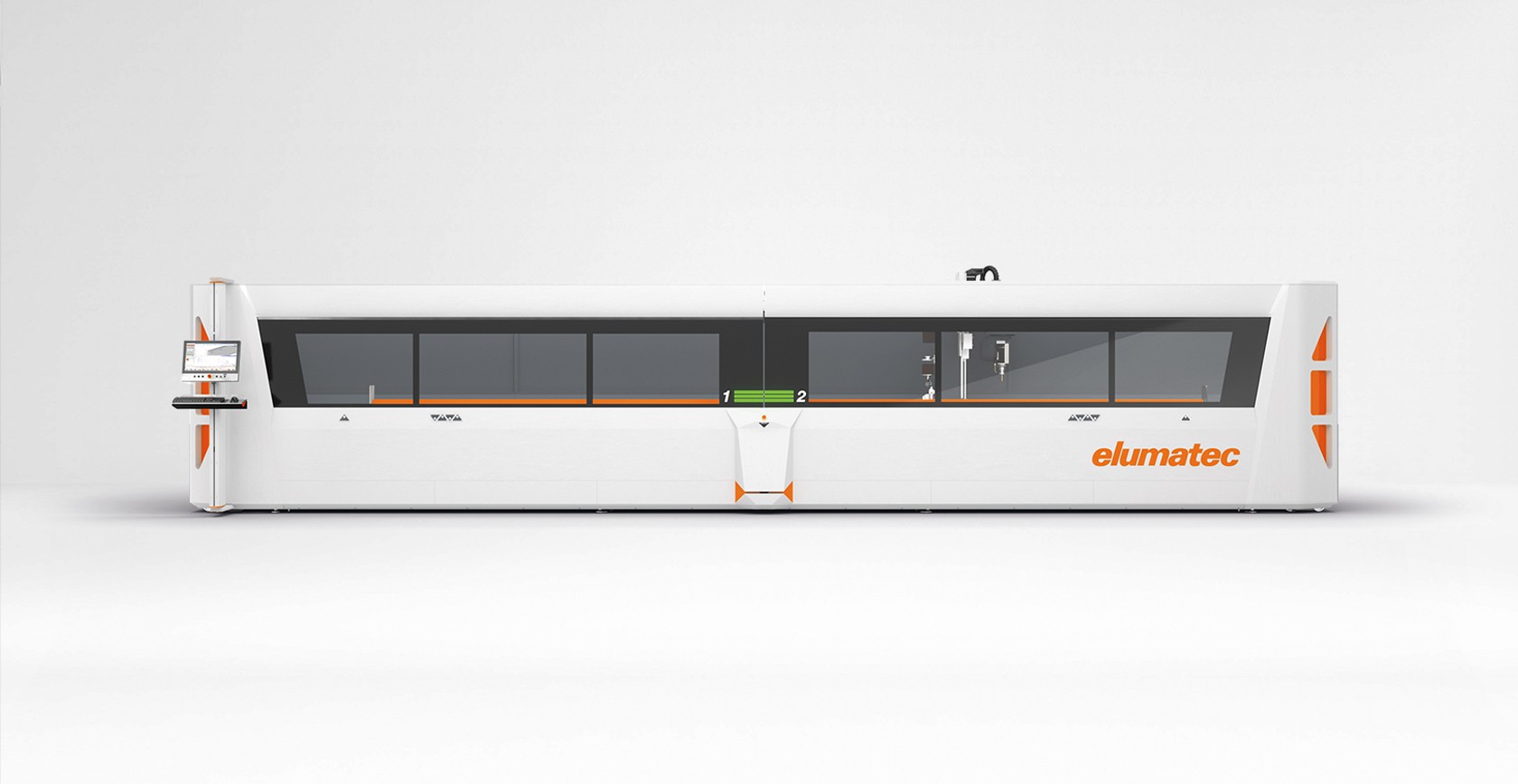

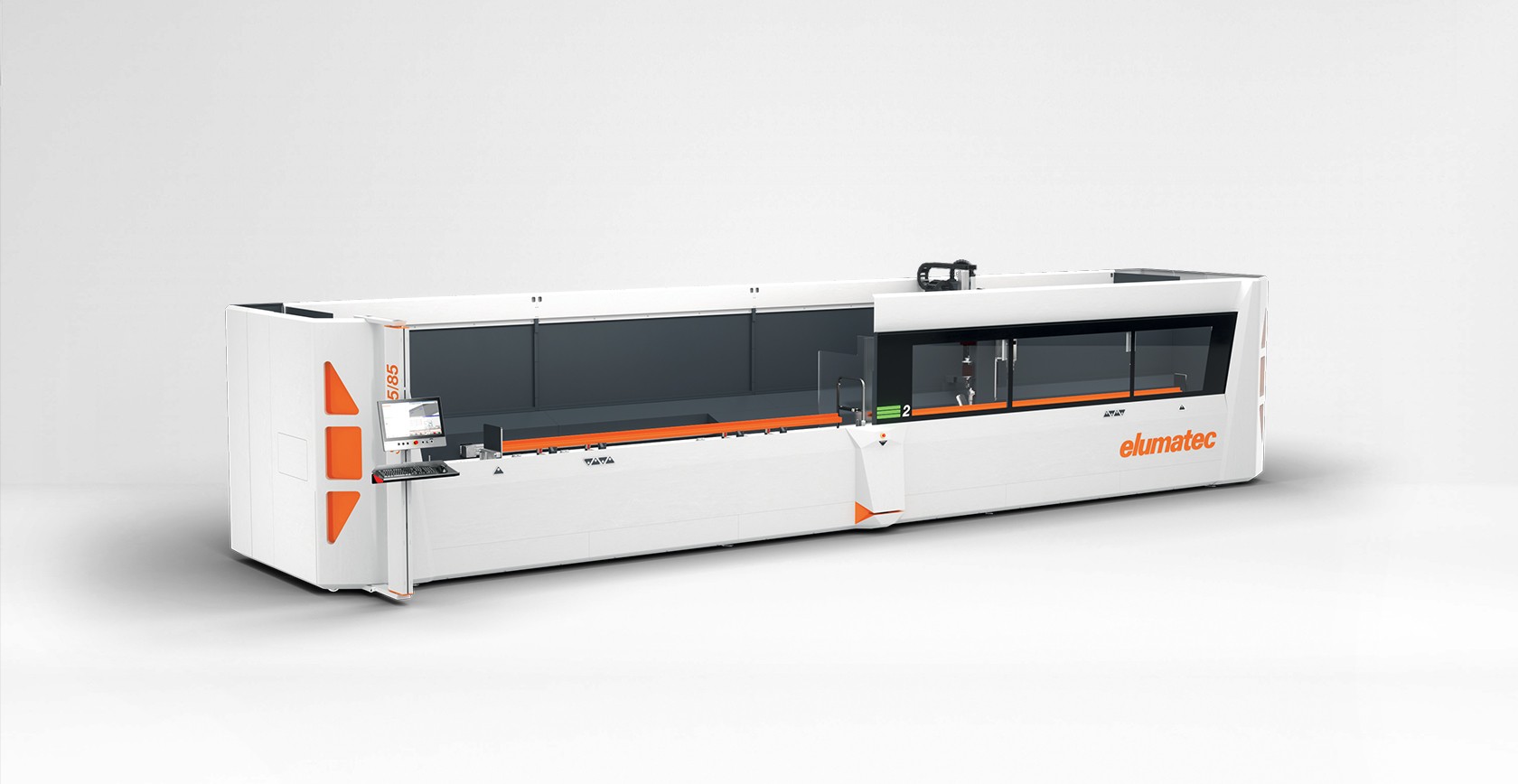

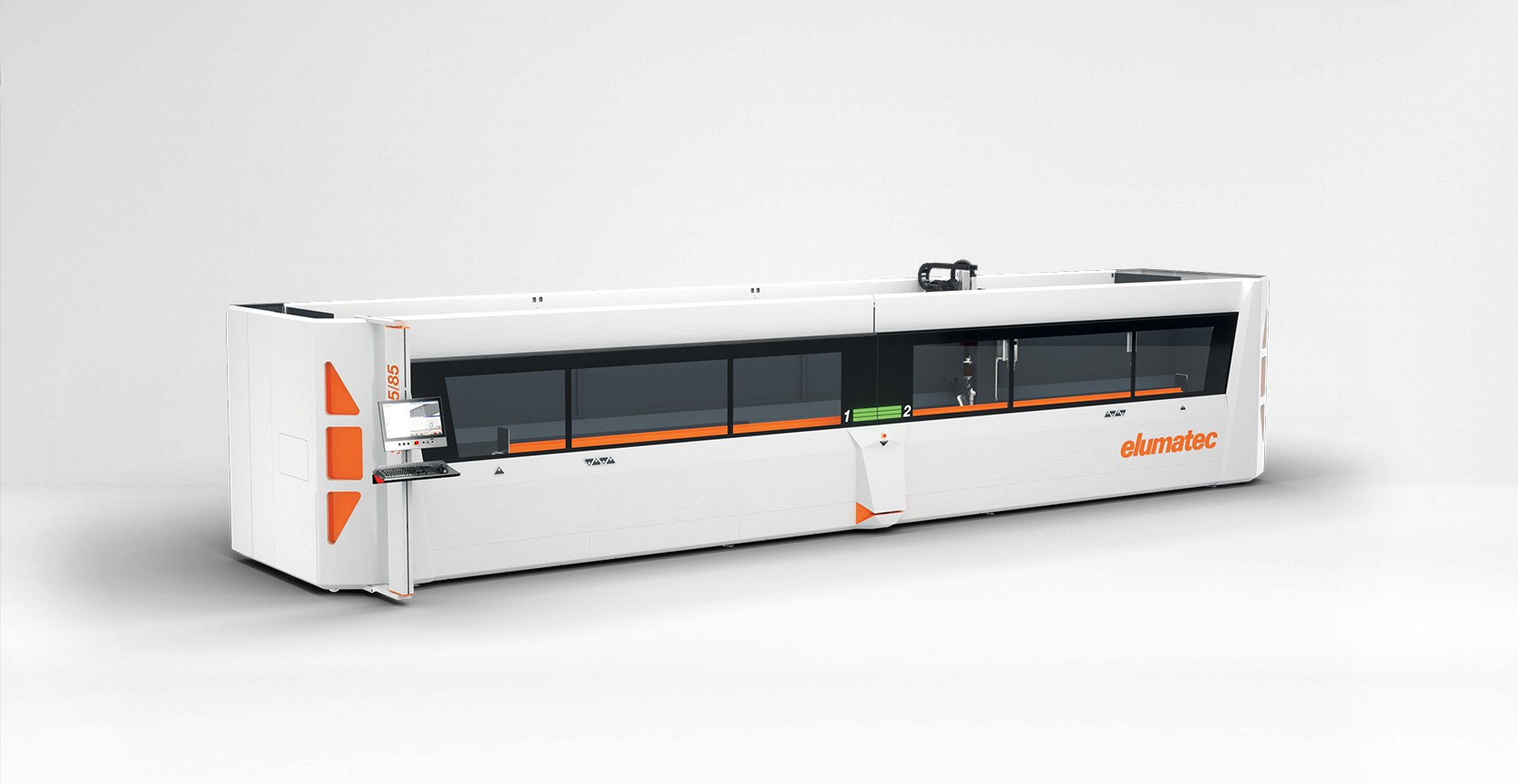

SBZ 125/85 è un centro di lavoro a 5 assi realizzato per lavorare profili in alluminio, PVC e acciaio a parete sottile. La lunghezza di 8 metri permette di lavorare sia in modalità pendolare sia in tutta la lunghezza.
Tutti gli assi sono azionati contemporaneamente tramite RTCP (Rotation Tool Centerpoint), l’asse A è posizionabile in continuo da -120° a +120° e l’asse C è posizionabile in continuo da -220° a +220° consentendo lavorazioni frontali da sinistra e da destra. La macchina è dotata di guide lineari per la regolazione delle morse indipendenti e della funzione di riconoscimento e posizionamento automatico delle morse.

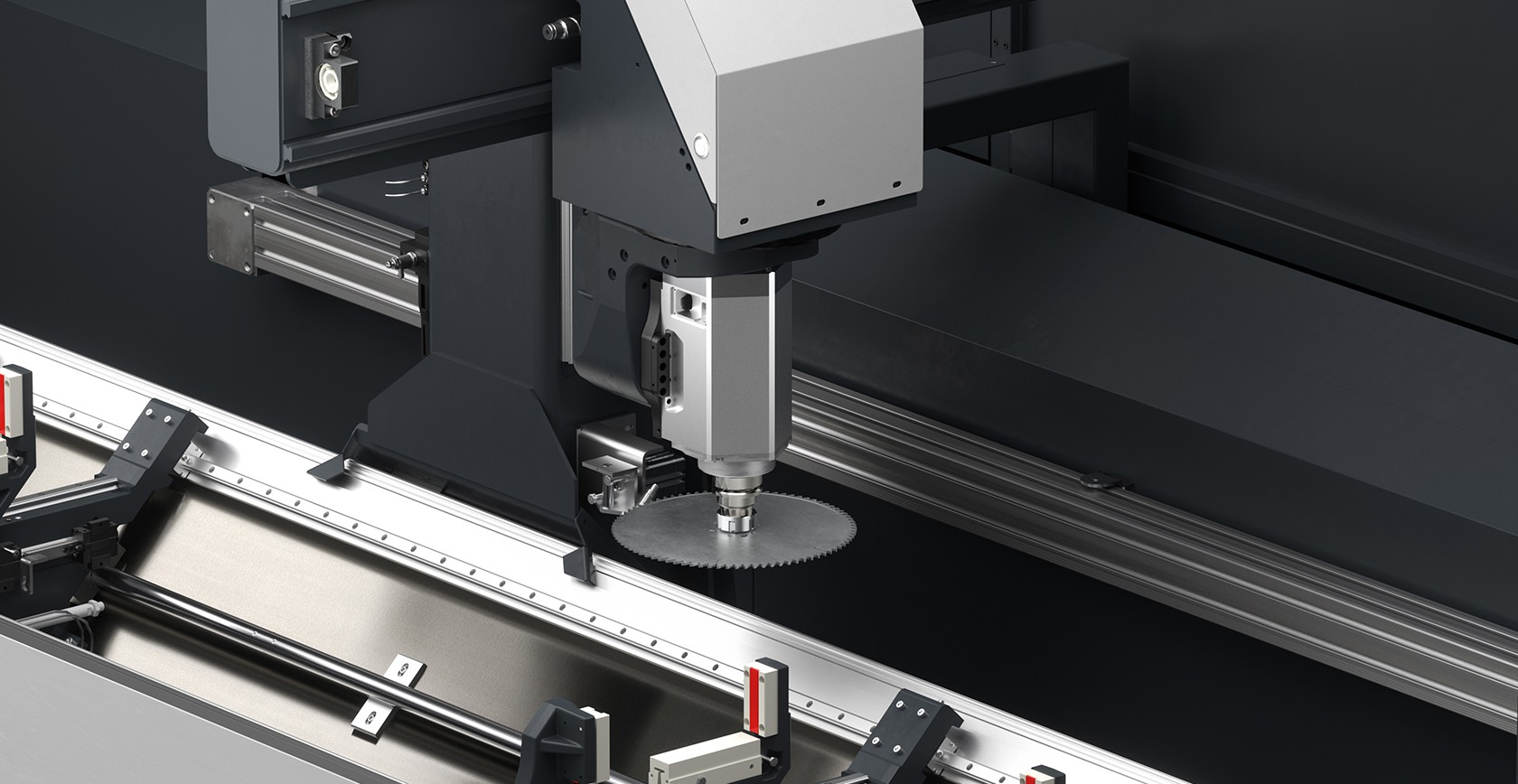

Il cambio utensile dinamico con 12 posizioni può alloggiare una lama di diametro 250 mm. Grazie all’elettromandrino da 7 kW in S1 raffreddato a liquido con velocità massima a 20.000 rpm e attacco utensile HSK-F63, SBZ 125/85 può eseguire lavorazioni rapide e precise. Il sistema operativo Windows 10Panel-PC (18,5‘’ I5 di serie, opzionale 21,6 Processore I7) connettori USB e la connessione di rete completano la dotazione tecnologica della macchina. L’inserimento dei programmi, tramite eluCam direttamente sul terminale dell’operatore, anche durante il ciclo di lavoro, risulta semplice e pratico. L’interfacciabilità con Elucloud soddisfa i requisiti di Industry 4.0.
EQUIPAGGIAMENTO MACCHINA
OPZIONI
RIASSUNTO DEI VANTAGGI
La morsa passa automaticamente dalla posizione di carico a quella di lavorazione. Durante l’inserimento del profilo l’ergonomia è stata ottimizzata e i percorsi di lavorazione vengono utilizzati nel modo più efficace possibile, spostando preventivamente il profilo al centro della macchina per garantire una lavorazione ottimale. Il passaggio ad altre larghezze di profilo e sezioni è rapido e non richiede alcun utensile.
Il funzionamento pendolare consente la fresatura e l’inserimento parallelo del profilo, aumentando notevolmente la velocità di lavorazione e permettendo di lavorare pezzi lunghi che si estendono oltre il centro della macchina. Lo schermo, posizionato all’interno di una struttura rotante, facilita il controllo della macchina e fornisce un campo visivo senza ostacoli per rendere il funzionamento ancora più sicuro.
Il cambio utensili dinamico di nuova tecnologia riduce i tempi di attrezzaggio di SBZ 125/85, facendo risparmiare tempo e denaro.

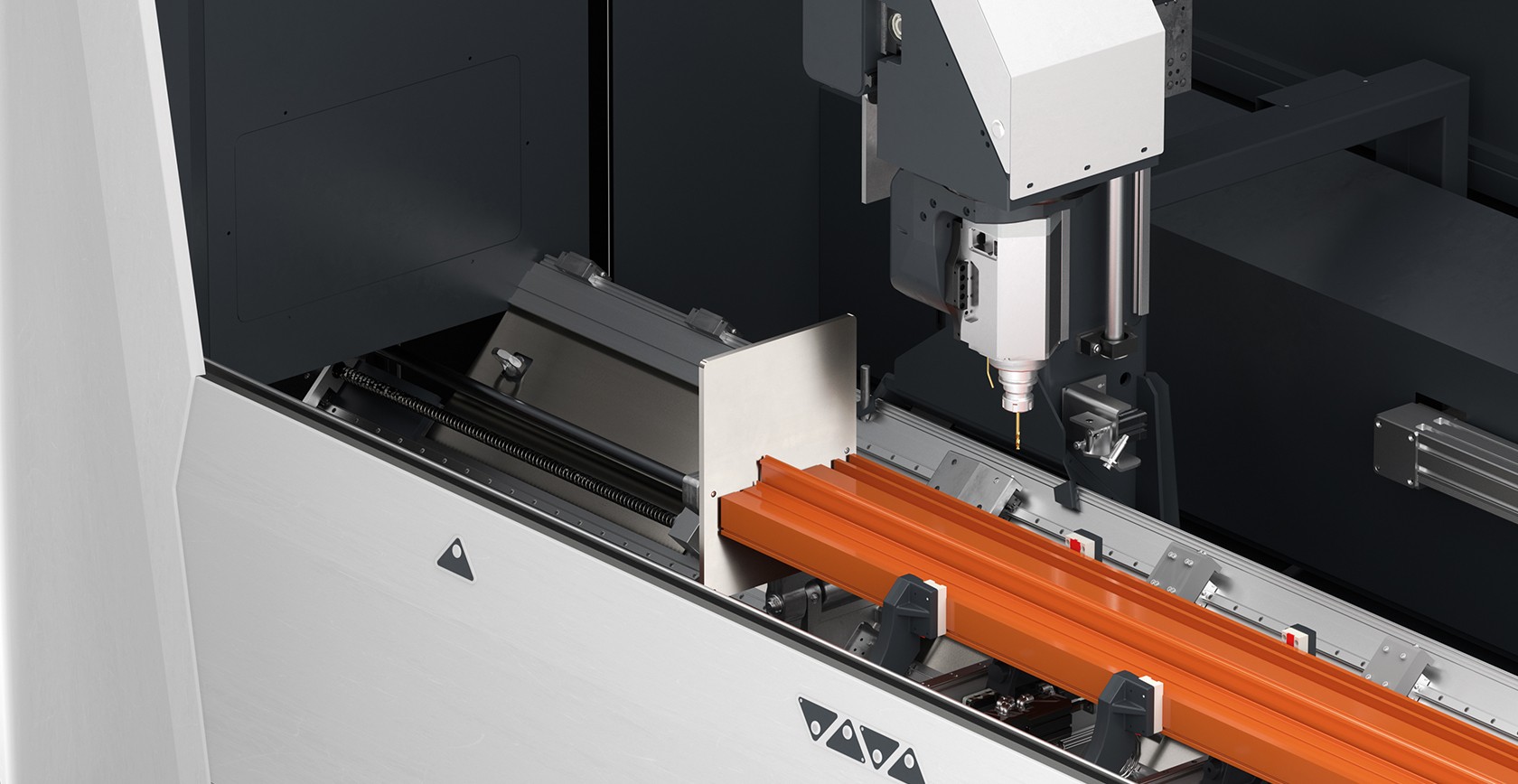

SBZ 125/85 offre una regolazione delle morse semplificata e migliorata, che permette di lavorare i diversi profili. Le morse, regolabili sull’asse Y, migliorano l’ergonomia durante l’inserimento. Il profilo si sposta quindi verso il centro della macchina, facilitando al massimo il raggiungimento e la lavorazione dell’utensile.

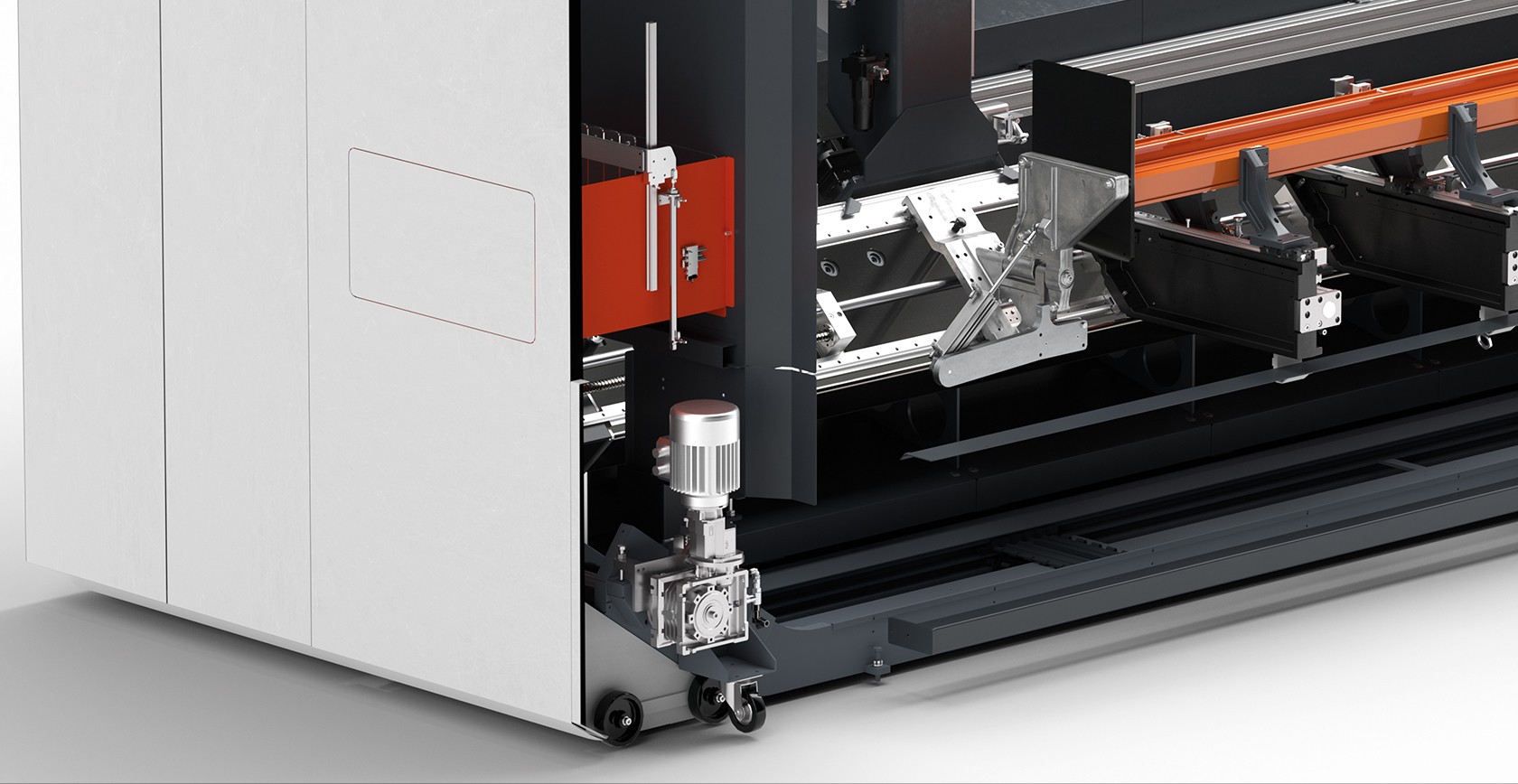

Nella macchina può essere integrato un trasportatore opzionale per gli scarti, che li convoglia direttamente in un contenitore per facilitare la pulizia dell’interno della macchina.
