DG102-P


home / producto de a a z / D

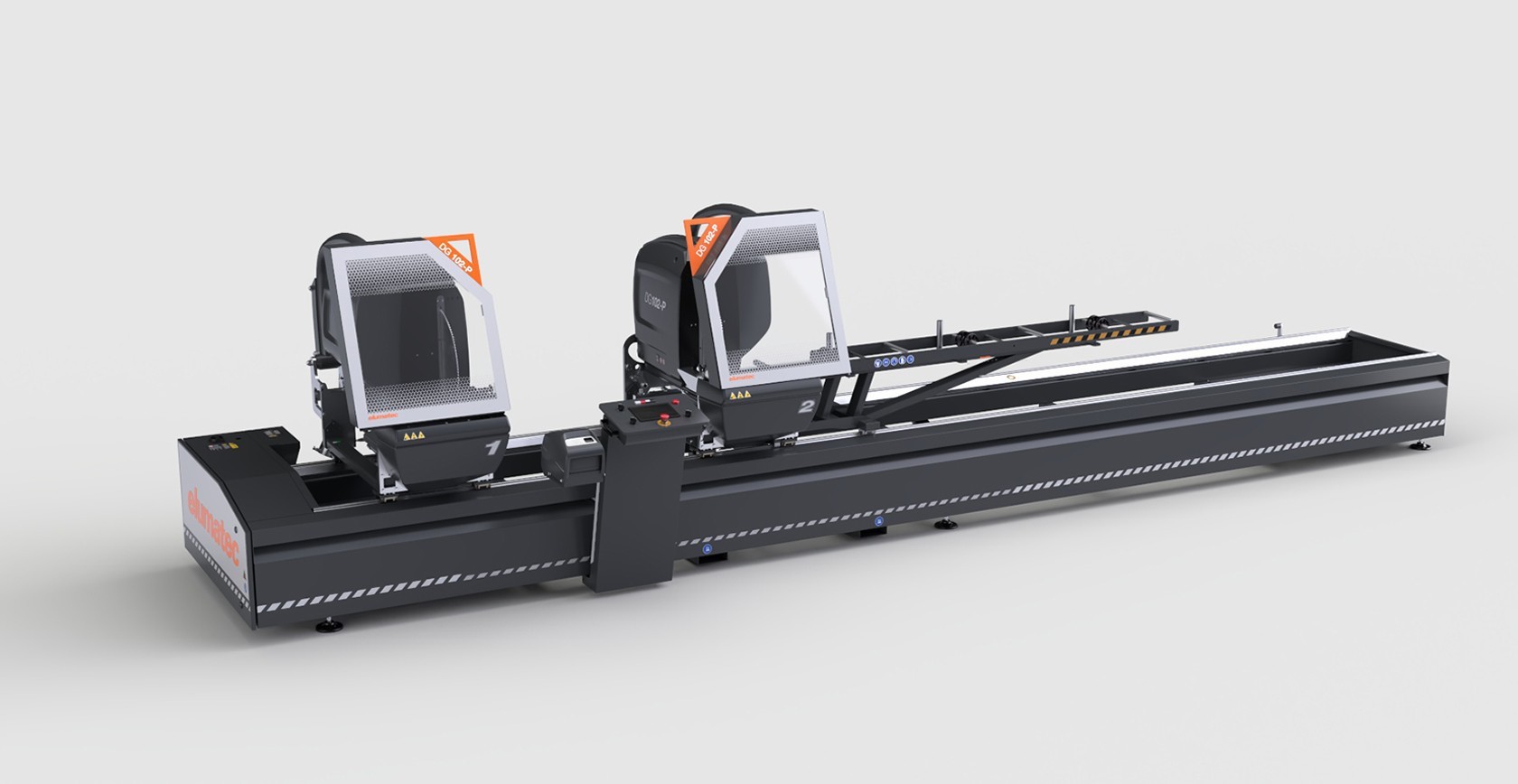

Tronzadora de doble cabezal con movimiento automático de cabezal móvil mediante motor brushless accionado por un control numérico. Inclinación neumática de los cabezales de corte de 90° hasta 22°30’ (externa) en dos posiciones fijas o con sistema opcional mecánico de regulación de los ángulos intermedios. Avance disco oleoneumático.

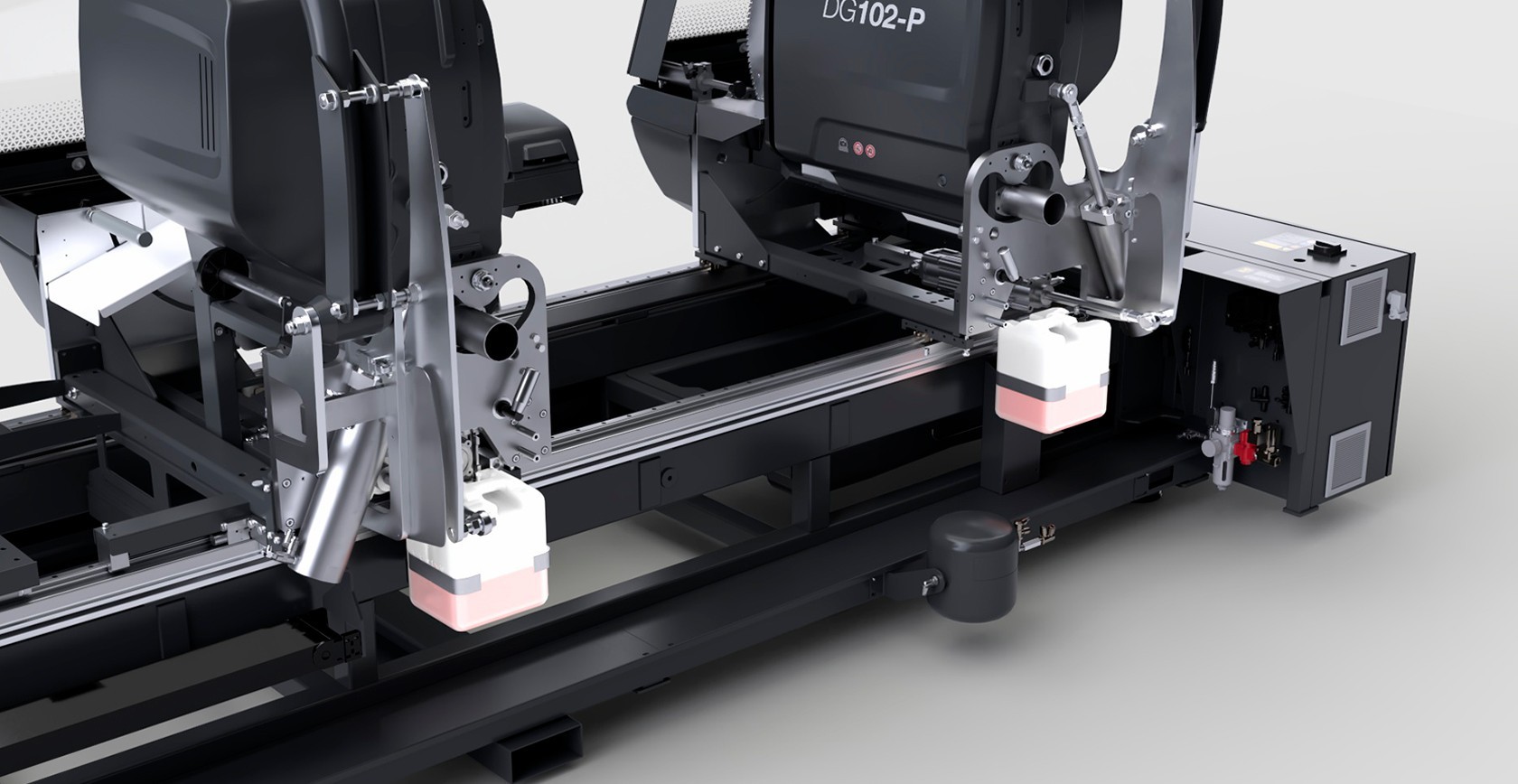

Bloqueo perfil
El bloqueo del perfil para el corte se realiza de forma sumamente precisa y segura a través de dos compresores horizontales. Ante la necesidad de bloqueo vertical, en particular para cortes especiales, se encuentra disponible un sistema de prensas horizontales, objeto de patente, que permiten bloquear verticalmente el perfil. Un soporte intermedio colocado manualmente sostiene el perfil cuando se cortan longitudes considerables.

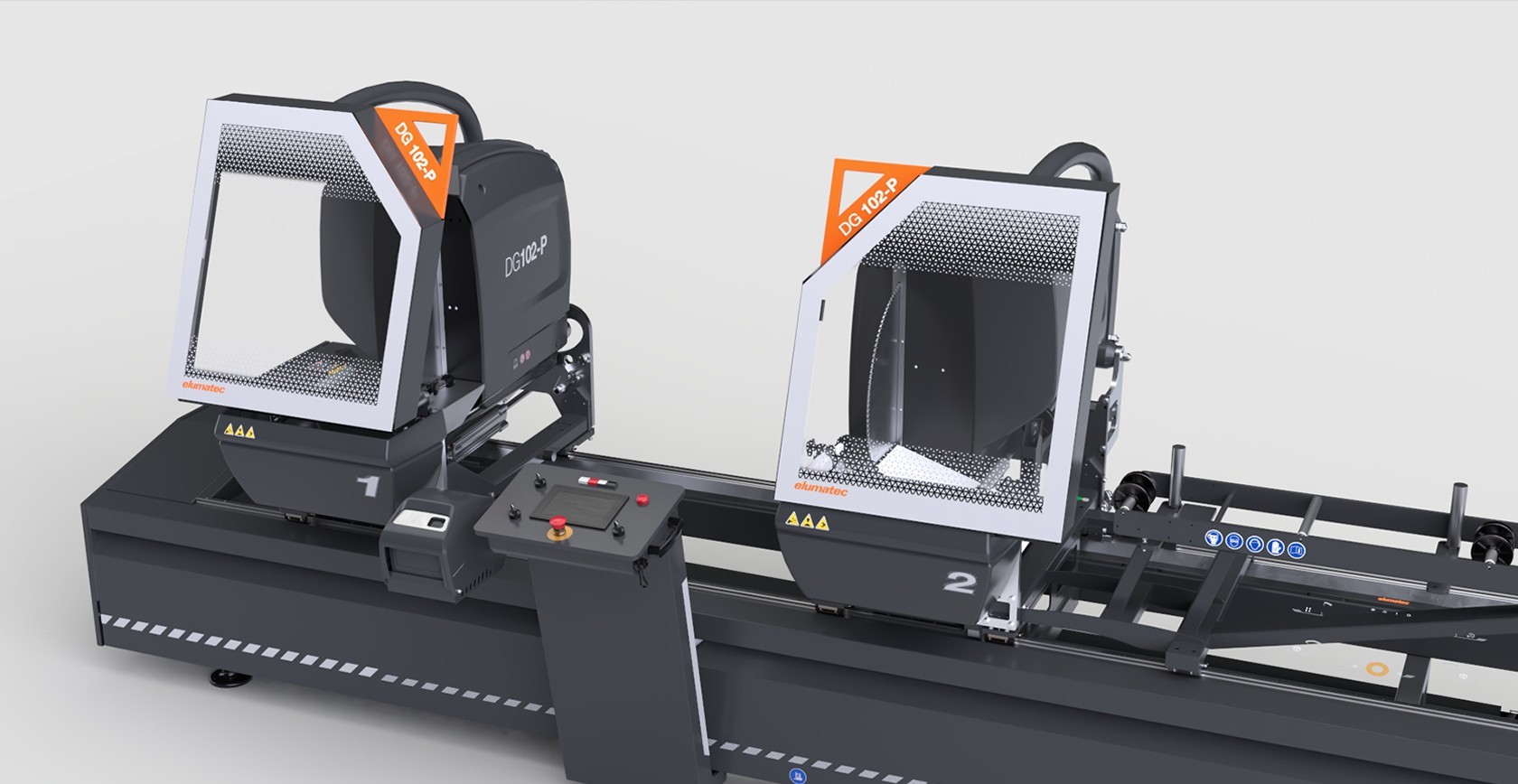

Protecciones Cabezales
Dos protecciones locales con movimiento automático, instaladas en los cabezales de corte, protegen la zona de elaboración. Son de policarbonato resistente al rayado, los movimientos de apertura y cierre se realizan de manera automática durante las fases específicas del ciclo de corte y están accionadas por un cilindro neumático.
Carga y descarga
La tronzadora tiene una vía de rodillos sobre cabezal móvil para carga y descarga estándar. La vía de rodillos soporta en horizontal la mordaza auxiliar para el bloqueo de la barra residual y el medidor electrónico de espesor del perfil trabajado que permite corregir en automático la cota de corte en función del tamaño real del perfil, aplicando la tolerancia necesaria para compensar los tratamientos superficiales.
Control
El panel de control, instalado en un soporte deslizante en cojinetes en el lado frontal de la máquina, permite colocar de manera correcta los cabezales móviles en función de las necesidades específicas del corte que se debe realizar. Tiene una pantalla táctil de 7" y un software completamente personalizado y con múltiples funciones pensadas especialmente para esta máquina. Mediante la creación de las listas de corte se optimiza el ciclo de elaboración, permitiendo reducir los desechos y los tiempos para las fases de carga-descarga de las piezas.

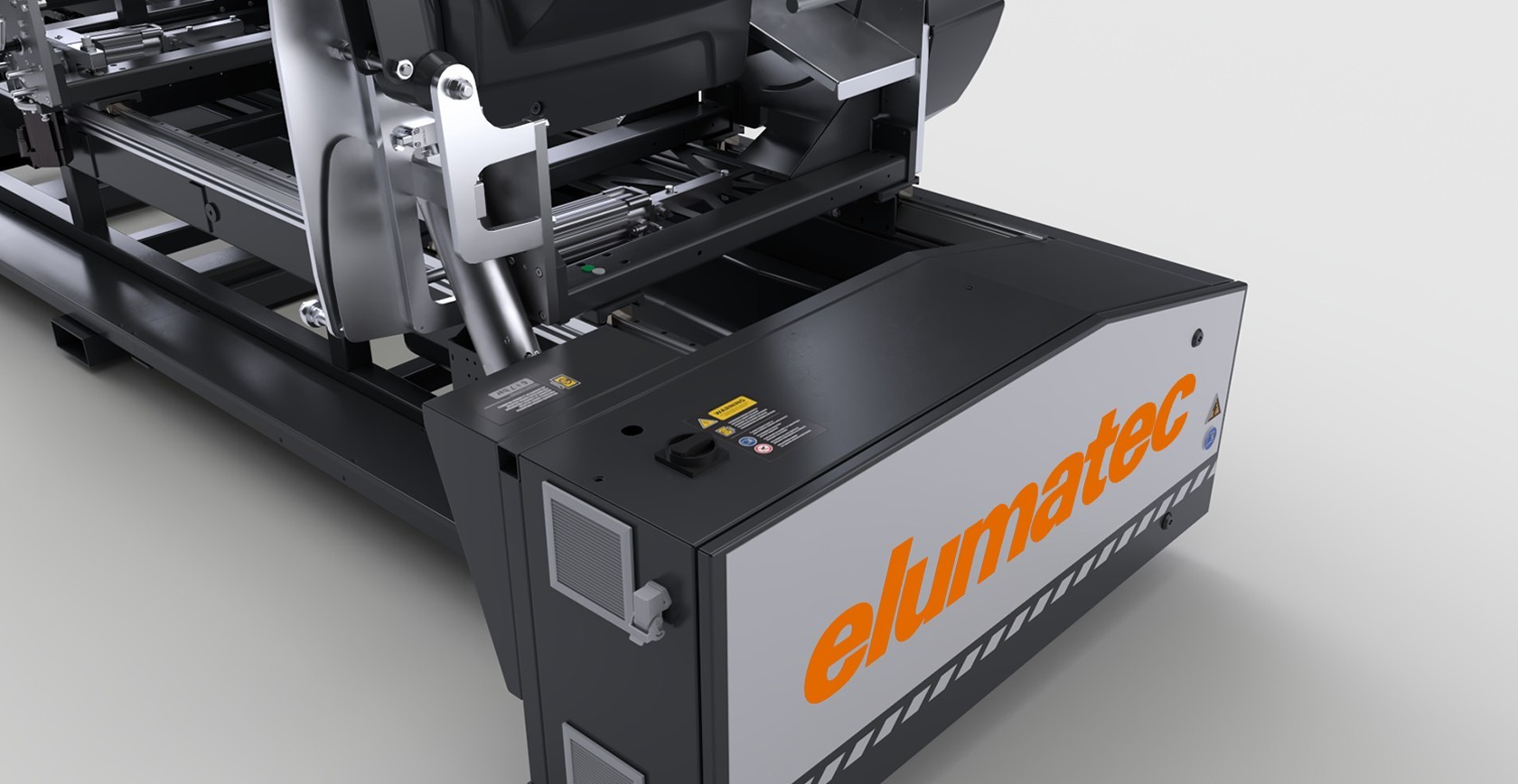

Regulación inclinaciones intermedias (Opcional)

La versión estándar permite realizar cortes a 45° y 22°30' mediante el preajuste mecánico de topes de detención. Como opción, está previsto un sistema de regulación manual de la inclinación de los cabezales de corte en todos los ángulos intermedios. Mediante un volante manual se pueden regular los ángulos intermedios, particularmente útil en la realización de cortes fuera de escuadra.

DG102-P Bloqueo perfil elumatec
DG102-P Protecciones Cabezales elumatec
DG102-P Carga y descarga elumatec
DG102-P Control elumatec
DG102-P Regulación inclinaciones intermedias elumatec
Datos técnicos arrow_drop_down
CARACTERÍSTICAS DE LA MÁQUINA
Control electrónico del eje X

Velocidad de posicionamiento del eje X (m/min)

Lectura móvil de la posición del cabezal con sistema de medición directa de banda magnética absoluta

Inclinación neumática del cabezal

Inclinación externa

Regulación mecánica de los ángulos intermedios con visualización digital de la posición

Avance hidroneumático de la cuchilla

Velocidad de avance de la cuchilla regulable

Corte efectivo, según modelo (mm)

Hoja de metal duro

Diámetro de la hoja (mm)

Potencia del motor de la cuchilla (kW)

Medidor electrónico del espesor del perfil

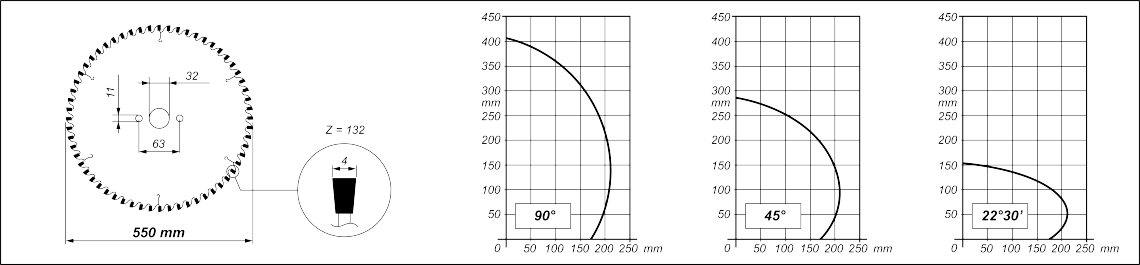

DIAGRAMA DE CORTE

DISPOSITIVOS DE SEGURIDAD Y PROTECCIONES
Protección local delantera de accionamiento neumático

POSICIONAMIENTO Y SUJECIÓN DEL PERFIL
Par de mordazas neumáticas horizontales con dispositivo de "baja presión"

Par de mordazas verticales horizontales

Par de mordazas horizontales adicionales

Soportes intermedios de perfiles posicionados manualmente

Transportador de rodillos sobre cabezal móvil

Mordaza adicional para soporte de perfil sobre transportador de rodillos

LUBRICACIÓN Y ASPIRACIÓN

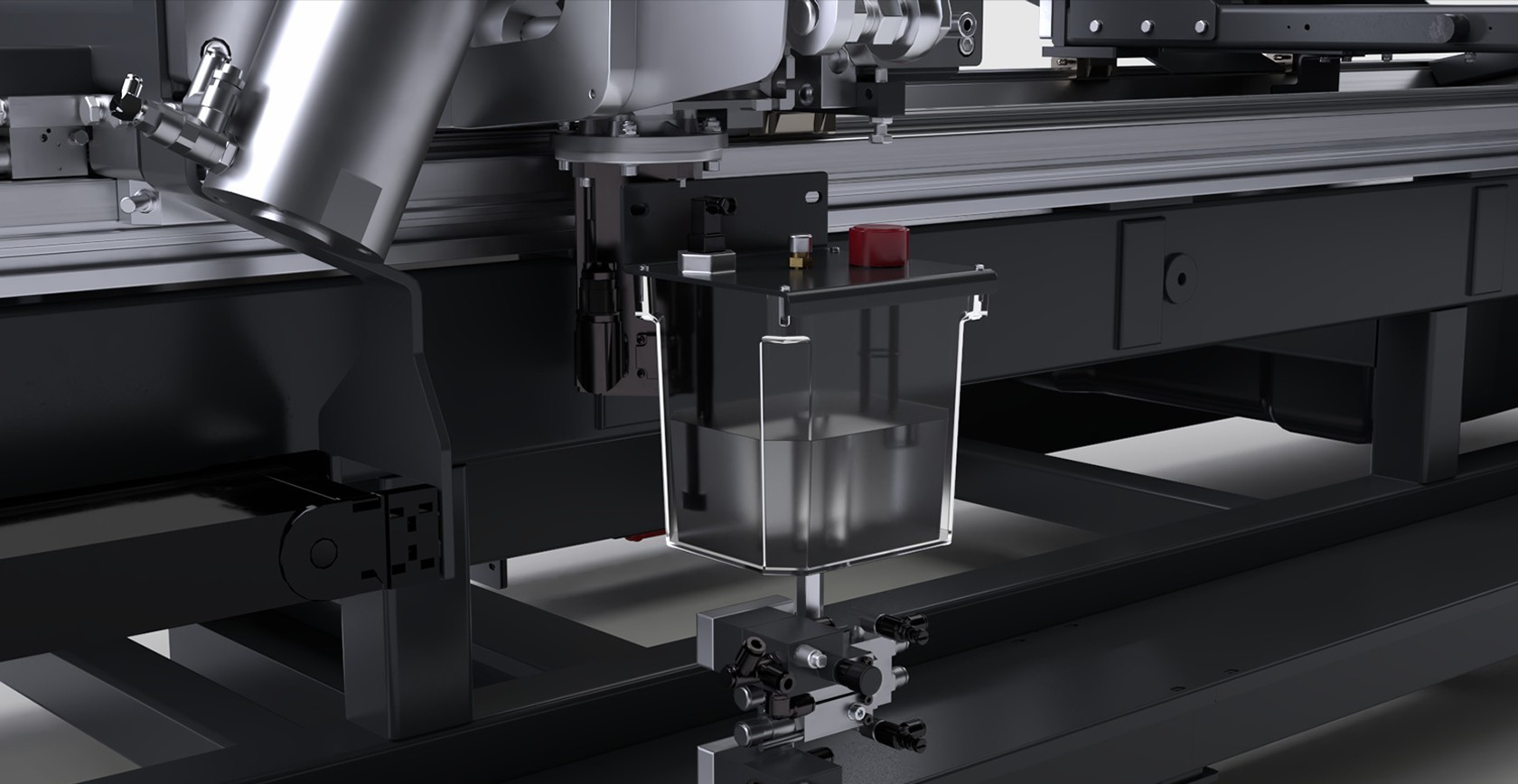

Sistema de lubricación por microniebla con emulsión de agua y aceite

Preparación para la puesta en marcha automática del aspirador externo

Cajones extraíbles de virutas y recortes

Sistema de dragado para descarga de virutas

FUNCIONES
Ejecución de cortes simples

Ejecución de cortes de ángulos intermedios

Ejecución de cortes cíclicos a partir de listas de corte

Función de corte especial PRO (corte más largo, más corto, biselado y en cuña)

Incluido
Disponible

Otros productos

DG 104 elumatec
DG

104

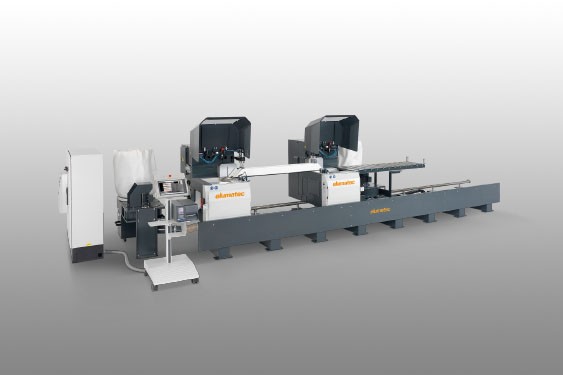

DG 142 XL elumatec
DG

142 XL
DG 244 elumatec
DG

244

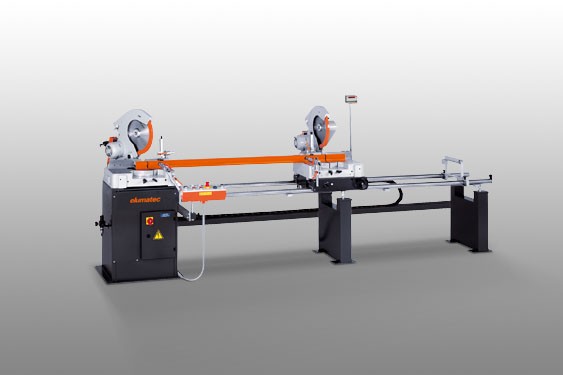

DG 79 elumatec
DG

79
DT 1000 elumatec
DT

1000

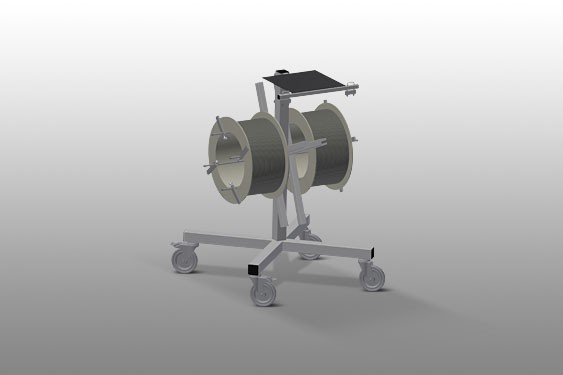

DW 2 elumatec
DW

2

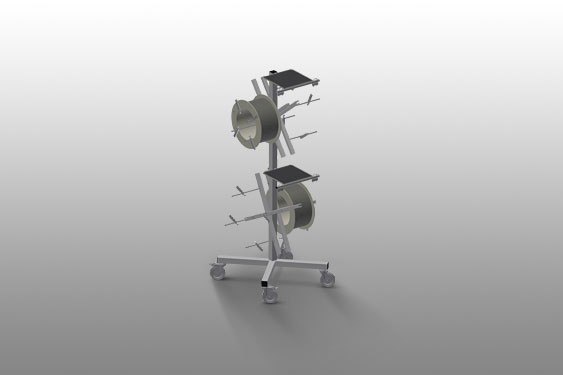

DW 4 elumatec
